UIP6000hdT – Ultrasonikator me performancë të lartë 6 kW
UIP6000hdT jep 6 kW fuqi ekografike dhe është një makinë prodhimi e besueshme për aplikime të rënda dhe në mjedise kërkuese. I projektuar për procese industriale me një kërkesë më të madhe energjie dhe vëllime të mëdha si bluarja e grimcave, përpunimi i nano-materialeve dhe përpunimi i ushqimit, procesori i fuqishëm dhe i fuqishëm ultrasonik UIP6000hdT mund të kryejë lehtësisht detyrat e tij.
Aplikacionet tipike të UIP6000hdT përfshijnë homogjenizimi, emulsifikimi, Duke u shpërndarë & bluarja e imët e grimcave, Nxjerrja, malaksimi i vajit të ullirit, duke u tretur ose reaksionet sonokimike të tilla si sono-sinteza dhe sono-kataliza.

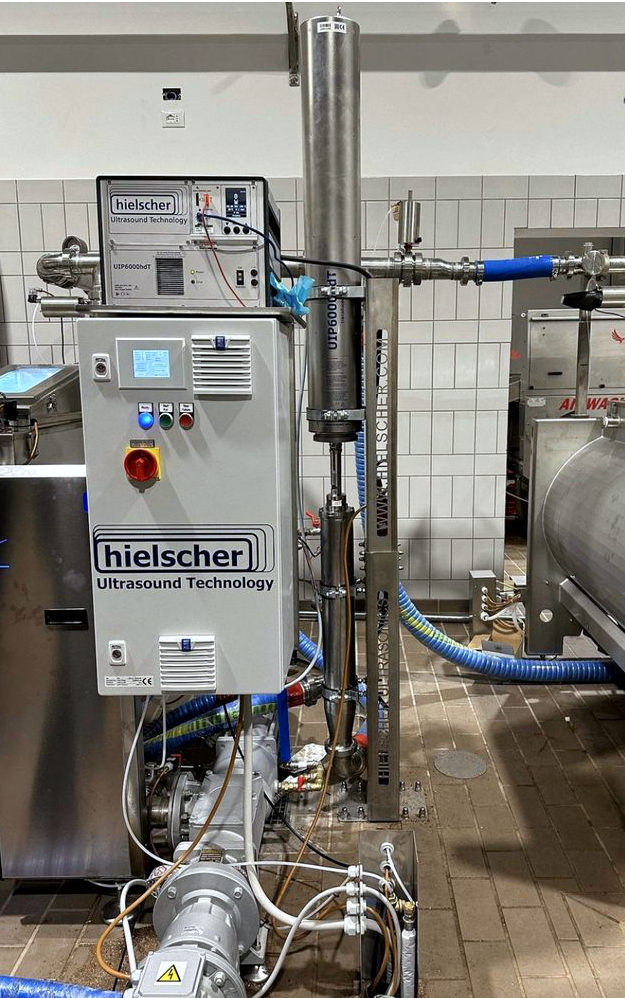

Ultrasonicator UIP6000hdT në një instalim industrial të nxjerrjes së vazhdueshme.
Fuqia me ultratinguj 6000 Watts e ndërtuar për përpunim industrial
Ky sistem me fuqi të lartë është veçanërisht i favorshëm për proceset industriale në mjedise kërkuese dhe me hapësira të kufizuara, pasi nuk nevojiten mjete ftohëse shtesë, si uji ose ajri i kompresuar. Dizajni i veçantë i këtij sistemi lejon përdorimin e tij në kushte ekstreme funksionimi, si pluhuri, papastërtia, temperatura dhe lagështia. Procesori tejzanor përbëhet nga titani dhe çelik inox. Fllanxha pa lëkundje është dëshmuar shumë e dobishme për integrimin në makina dhe impiante. I eshte pershtatur kushteve te reja teknike ne drejtim te lekundje-sjelljes korrekte.
Me një gjurmë të vogël dhe kabinetin e tij të lëvizshëm në rrota, UIP6000hdT mund të instalohet edhe në kufij të ngushtë. Koncepti modular i UIP6000hdT ju ofron një sistem të fuqishëm dhe megjithatë shumë të kursimit të hapësirës. Transformatori dhe gjeneratori janë vendosur veçmas nga njëri-tjetri dhe janë të lidhur nëpërmjet kabllove. Dizajni i pavarur redukton punën e kërkuar për instalim, funksionim dhe mirëmbajtje në një nivel minimal. Module të shumta UIP6000hdT mund të kombinohen lehtësisht për të formuar grupime me kapacitete më të larta procesi.
UIP6000hdT me reaktor me qeliza me rrjedhje tejzanor dhe kabinet mbylljeje zëri.
UIP6000hdT është një ultrasonikator industrial i tipit sondë me performancë të lartë për trajtimin inline të lëngjeve dhe llumeve.
| Kapaciteti përpunues 6 kW | ||
|---|---|---|
| Procesi |
Shkalla e rrjedhjes
|
|
| transesterifikimi i bionaftë |
1.5 te 4 m³/orë
|
|
| emulsifikimi, p.sh vaj/ujë |
0.5 te 2.5 m³/orë
|
|
| nxjerrja e qelizave, p.sh algat |
0.15 te 1 m³/orë
|
|
| Duke u shpërndarë/deaglomerimi |
0.025 te 0.5 m³/orë
|
|
| bluarje dhe bluarje e lagësht |
0.01 te 0.025m³/orë
|
|
Në përgjithësi, qeliza e rrjedhës si dhe transduktori ultrasonik janë të vendosura në një kabinet prej çeliku inox me dy mure që vjen me një izolim shumë efektiv të zërit. Nëse kërkohet, UIP6000hdT mund të përdoret për sonikimin e lëngjeve në reaktorë specifikë me porosi. Sigurisht, UIP6000hdT është në gjendje të funksionojë vazhdimisht me fuqi të plotë (24 orë/7 ditë) si të gjitha sistemet ultrasonike nga Hielscher Ultrasonics.
MultiSonoReactor MSR-4 është një reaktor industrial homogjenizimi inline i përshtatshëm për industrinë me xhiro të larta. MSR-4 mund të pajiset me 4x UIP4000hdT ose 4x UIP6000hdT.
UIP6000hdT me një shikim
- Ultrasonikator i fuqishëm 6000 vat
- i besueshëm për proceset e sonicifikimit me detyrë të rëndë
- Operim 24/7
- shkallë industriale
- ekran me prekje me ngjyra
- shfletoni telekomandën
- regjistrimi automatik i të dhënave të fuqisë, amplitudës, kohës së sonikimit, temperaturës, presionit
- e integruar SD/USB Combocard
- sensori i temperaturës i mbyllshëm
- Sensori i presionit i mbyllshëm (i disponueshëm opsional)
- Lidhja LAN
- Lidhje Ethernet
- nuk ka instalim të softuerit
- Akordim automatik i frekuencës
Gjeneratori tejzanor, dhënës dhe qeliza e rrjedhës janë të vendosura në një kabinet mbyllje të zërit.
UIP6000hdT – Homogjenizues tejzanor me fuqi të lartë
Si pjesë e serisë industriale Hielscher Ultrasonics, UIP6000hdT është një procesor tejzanor i fuqishëm 6 kW për aplikime të rënda në mjedise të ashpra industriale.
Sonikatorët industrialë Hielscher Ultrasonics mund të japin amplituda shumë të larta. Amplituda deri në 200µm mund të ekzekutohen lehtësisht vazhdimisht në funksionim 24/7. Për amplituda edhe më të larta, ofrohen sonotrode tejzanor të personalizuara. Fortësia e pajisjeve tejzanor Hielscher lejon funksionimin 24/7 në punë të rënda dhe në mjedise kërkuese.
Ekran me prekje me ngjyra të plota
Një përmirësim i madh nga pamja operacionale është ekrani me prekje me ngjyra. Ky ekran i ndjeshëm ndaj prekjes dhe stilolapsit mundëson përdorim të lehtë, ndërkohë që përcaktimi i saktë i parametrave të funksionimit dhe shfaqja e cilësimit të fuqisë së ultrazërit janë të garantuara dhe të kombinuara me komoditetin më të lartë për operatorin. Menuja e kontrollit dixhital është intuitive për t'u përdorur, e reduktuar në cilësimet kryesore. Cilësimi i amplitudës/ fuqisë dhe modaliteti i pulsit mund të rregullohen nga një rrëshqitës me prekje me ngjyra (me 1%, 5% ose 10% këputje). Përdoruesi vendos nëse preferon shfaqjen e amplitudës dhe fuqisë si grafikë me shirita me ngjyra ose paraqitje numerike. Ekrani mund të ndryshohet nga modaliteti i shikimit të rregullt në modalitetin e ekranit BIG NUMBER, i karakterizuar nga kontrast i madh dhe madhësia e madhe e shkronjave për shikueshmëri të përmirësuar.
Telekomanda e shfletuesit
UIP6000hdT mund të kontrollohet duke përdorur çdo shfletues të zakonshëm, të tillë si Internet Explorer, Safari, Firefox, Mozilla, celular IE/Safari duke përdorur ndërfaqen e re të internetit LAN. Lidhja LAN është një konfigurim shumë i thjeshtë plug-n-play dhe nuk kërkon instalim softueri. Pajisja ultrasonike vepron si server/klient DHCP dhe kërkon ose cakton një IP automatikisht. Pajisja mund të përdoret drejtpërdrejt nga PC/MAC ose duke përdorur një ndërprerës ose ruter. Duke përdorur një ruter opsional me valë të para-konfiguruar, pajisja mund të kontrollohet nga shumica e telefonave inteligjentë ose kompjuterëve tabletë, p.sh. Apple iPad. Duke përdorur përcjelljen e portit të një ruteri të lidhur, mund të kontrolloni UIP6000hdT tuaj nëpërmjet internetit nga çdo vend në botë – telefoni juaj inteligjent ose tableti është telekomanda.
Rrjeti i integruar
Një tjetër veçori inteligjente e UIP6000hdT është funksionimi dhe kontrolli nëpërmjet LAN (rrjeti i zonës lokale) i cili lehtëson funksionimin dhe lejon fleksibilitet të lartë përpunimi. I gjithë informacioni i procesit të sonicifikimit regjistrohet në kartën e të dhënave SD/USB, automatikisht. Një sensor me prizë mat temperaturën përgjithmonë ndërsa një sensor presioni i disponueshëm opsionalisht mund të futet shtesë.
Akordim automatik i frekuencës
Ashtu si të gjitha pajisjet tejzanor Hielscher, UIP6000hdT vjen me një akordim inteligjent automatik të frekuencës. Kur pajisja është e ndezur, gjeneratori do të ndjejë frekuencën optimale të funksionimit. Më pas do ta drejtojë pajisjen në këtë frekuencë. Kjo përmirëson efikasitetin e përgjithshëm të energjisë dhe besueshmërinë e pajisjeve tona tejzanor. Gjithçka që duhet të bëni është të ndizni sistemin. Gjeneratori do të kryejë akordimin e frekuencës automatikisht në një fraksion të sekondës.
Na kontaktoni! / Na pyesni!
Grupi Hielscher UIP6000hdT përbëhet nga sonikatorë deri në 12x. Ky konfigurim ju lejon të krijoni një sistem të fuqishëm 72 kW për përpunim inline me performancë të lartë.
Nuk jeni i sigurt se cili sistem tejzanor është më i përshtatshëm për procesin tuaj?
Tabela e mëposhtme ju jep një tregues të kapacitetit të përafërt të përpunimit të ultrasonikëve tanë:
| Vëllimi i grupit | Shkalla e rrjedhjes | Pajisjet e rekomanduara |
|---|---|---|
| 0.5 deri në 1.5mL | na | VialTweeter |
| 1 deri në 500 ml | 10 deri në 200 ml/min | UP100H |
| 10 deri në 2000 ml | 20 deri në 400 ml/min | UP200Ht, UP400 St |
| 0.1 deri në 20L | 0.2 deri në 4L/min | UIP2000hdT |
| 10 deri në 100 litra | 2 deri në 10 l/min | UIP4000hdT |
| na | 10 deri në 100 l/min | UIP16000 |
| na | më të mëdha | grumbull i UIP16000 |
Fakte që ia vlen të dihen
Bazat e homogjenizimit tejzanor
Homogjenizuesit tejzanor përdoren për shpërndarje, emulsifikimin, bluarjen e lagësht, nano- & mikronizimi, nxjerrja (nga bimët dhe indet qelizore), sinteza dhe katalizimi i kimikateve (e ashtuquajtura sono-kimia) si dhe degazimi. Homogjenizimi tejzanor shpesh përdoret si term ombrellë që përfshin të gjitha këto aplikacione të lartpërmendura. Homogjenizimi me ndihmën e ultrazërit bazohet në parimin e punës së kaviacionit akustik, i cili ndodh kur valët intensive të ultrazërit bashkohen në një mjedis të lëngshëm. Nën valët intensive të ultrazërit, në mjedis krijohen flluska të vogla vakumi, të cilat rriten gjatë cikleve të presionit të lartë / presionit të ulët të valëve ultratinguj. Në një moment të caktuar, kur mikroflluska kanë arritur një status energjetik, në të cilin nuk mund të thithin më shumë energji, ato shemben me dhunë. Ky fenomen i shpërthimit të flluskës së vakumit quhet kavitacion. Shpërthimi i flluskave të vakumit gjeneron valë goditëse, rryma / avionë të lëngshëm, prerje të lartë, diferenca të temperaturës dhe presionit të lartë me energji të mjaftueshme për të thyer lidhjet kovalente, molekulat e përkuljes dhe për të nxitur reaksione kimike.
Kavitacioni akustik (i krijuar nga ultratingulli i fuqisë) krijon kushte ekstreme në nivel lokal, të ashtuquajturat efekte sonomekanike dhe sonokimike. Për shkak të këtyre efekteve, sonikimi nxit reaksionet kimike që çojnë në rendimente më të larta, shpejtësi më të shpejtë të reagimit, rrugë të reja dhe përmirësim të efikasitetit të përgjithshëm.
Për rezultate më të mira në procesin e homogjenizimit, procesori tejzanor dhe konfigurimi i tij mund të optimizohen duke ndryshuar variablat e mëposhtëm:
- Amplituda (zhvendosja e sonotrodës) dhe intensiteti
- presioni
- temperatura
- Enë e sonifikimit (grumbull ose qelizë rrjedhëse: madhësia, gjeometria, shpejtësia e rrjedhës)
Ultrasonikët me performancë të lartë Hielscher përdorin gjeneratorë piezoelektrikë të bërë nga kristale titanate të zirkonatit të plumbit. Dridhjet transmetohen në një rezonancë të akorduar me bri titani në 19-26 kHz. Nga bri vibrimi tejzanor është i lidhur me anë të sonotrode tejzanor (majë, sondë) në mjedisin fluid. Hielscher ofron procesorë tejzanor me vlerësime të fuqisë nga 50 deri në 16,000 vat për njësi tejzanor dhe mbulon në këtë mënyrë kërkesat nga ultrasonikët e vegjël laboratorikë dhe pajisjet e sipërme deri te impianti pilot dhe njësitë tejzanor plotësisht komerciale për xhiro me volum të lartë.
Kontroll i sofistikuar i procesit për rezultate optimale të sonikimit
Kushtet e sonication janë vendimtare për prodhimin, rezultatet e procesit dhe riprodhueshmërinë e proceseve tejzanor. Përveç kontrollit të saktë të prodhimit të fuqisë tejzanor, të rregulluar nga amplituda dhe intensiteti, temperatura, presioni dhe koha e sonikimit janë faktorë të rëndësishëm. Procesorët tejzanor dixhital Hielscher vijnë me një çift termo-çifti me prizë. Një sensor presioni me prizë është i disponueshëm opsionalisht. Të dy sensorët janë të lidhur me gjeneratorin tejzanor, i cili është i pajisur me një kartë SD të brendshme. Softueri i pajisjes tejzanor shkruan të gjitha të dhënat e procesit (data, ora, amplituda, energjia tejzanor, energjia neto, temperatura, presioni) në një skedar CSV në kartën SD. Kjo e bën punën tuaj të sonication të krahasueshme dhe të riprodhueshme.
Për amplituda të larta, kërkohet një fuqi dalëse më e lartë. Nën ngarkesën e rritur, siç është viskoziteti i lartë i presionit të mesëm ose të ngritur, nevojitet një fuqi e shtuar e ultrazërit për të drejtuar sonotrode në një amplitudë të dëshiruar. Sa më e madhe të jetë sipërfaqja e përparme e sonotrodës (maja), aq më shumë fuqi kërkohet për ta lënë atë të rezonojë. Me një sonotrode më të madhe, vëllime më të mëdha mund të përpunohen. Hielscher sonotrodes industriale dhe kaskatroda mund të japë amplituda shumë të larta. Amplituda deri në 200µm mund të ekzekutohen lehtësisht vazhdimisht në funksionim 24/7. Për amplituda edhe më të larta, ofrohen sonotrode tejzanor të personalizuara. Qëndrueshmëria e ultrazërit Hielscher lejon funksionimin 24/7 nën ngarkesë të rëndë dhe në kushte të vështira.
Për shumicën e proceseve tejzanor, temperatura e mediumit të sonikuar duhet të jetë sa më e ulët që të jetë e mundur, sepse temperaturat e ulëta promovojnë gjenerimin e kavitacionit intensiv. Hielscher ofron qeliza dhe reaktorë me rrjedhje tejzanor me xhaketa ftohëse, të cilat mbështesin ruajtjen e temperaturave optimale të procesit. Qelizat e rrjedhës dhe reaktorët janë gjithashtu nën presion. Nën presione të ngritura, ndodh kavitacioni më intensiv. Prandaj, Hielscher ofron reaktorë që mund të nën presion lehtësisht deri në 300 atm.
Hielscher Ultrasonics prodhon sonda tejzanor të madhësive dhe formave të ndryshme (p.sh kaskatroda), i cili lejon shkallëzimin e të gjitha rezultateve të procesit tejzanor plotësisht linear. Me homogjenizues tejzanor 16 kW dhe lloje të shumëfishta sonotrodesh dhe reaktorësh me qeliza rrjedhëse, Hielscher është partneri juaj me përvojë afatgjatë për proceset tejzanor në shkallë industriale. Përveç shumëllojshmërisë së ultrazërit standard, Hielscher harton dhe prodhon gjithashtu sisteme të personalizuara.
Literatura / Referencat
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12 (25 December 2003), pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019. 88-105.
Hielscher Ultrasonics prodhon homogjenizues tejzanor me performancë të lartë nga laboratori te madhësia industriale.
