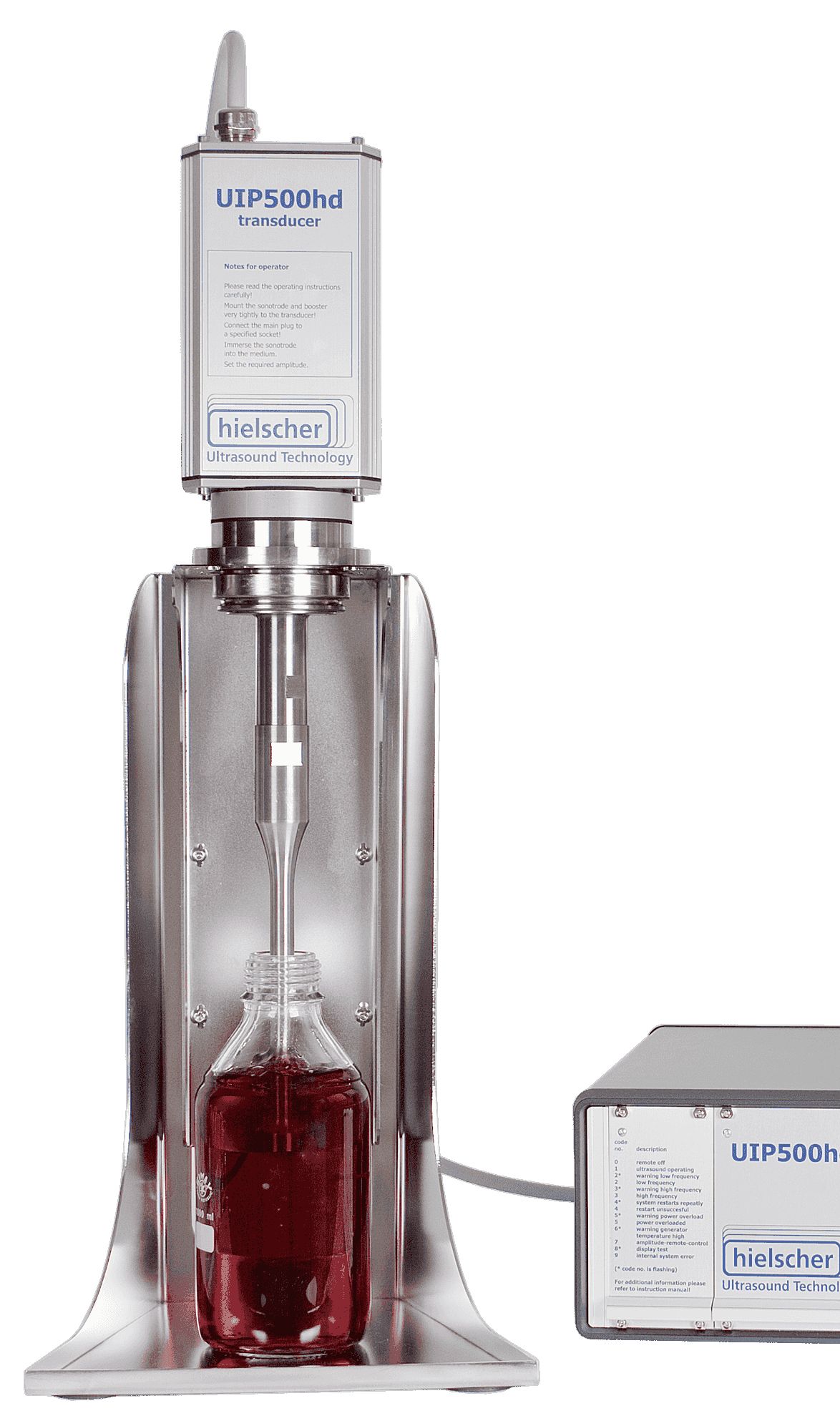

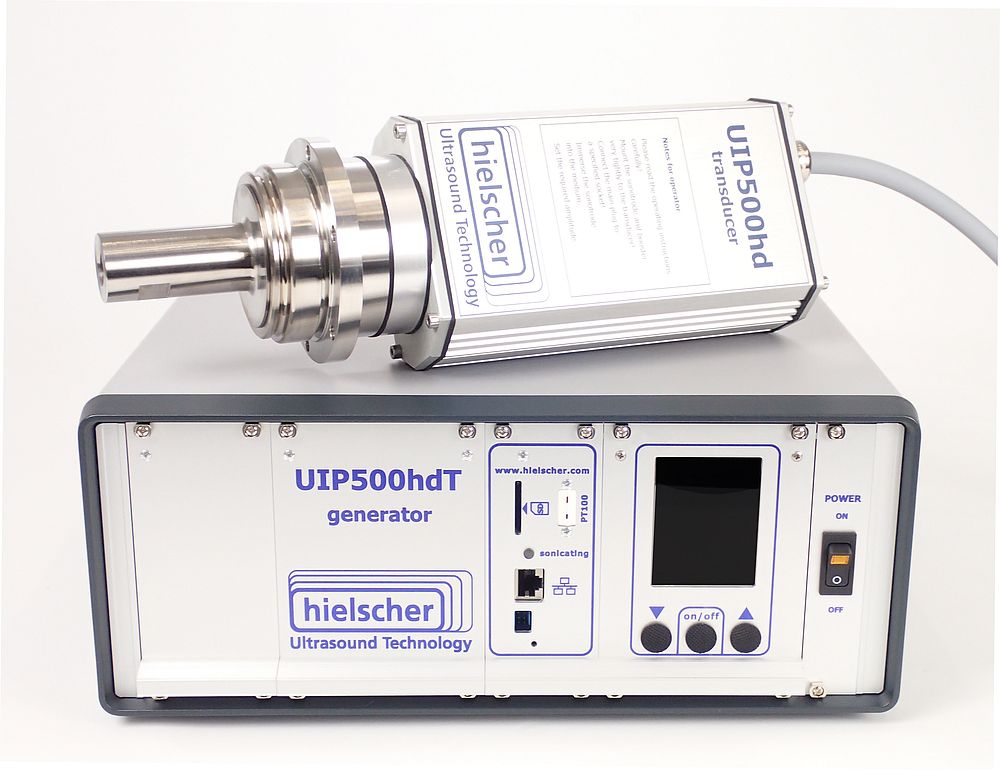

UIP500hdT – Industrielle Beschallung in kleinem Maßstab Der UIP500hdT (20kHz, 500W) ist ein Ultraschallprozessor nach industrieller Norm, der für Pilotversuche und die Flüssigkeitserarbeitung im kleineren Maßstab konzipiert wurde. Zu den häufigsten Anwendungen des UIP500hdT zählen die Homogenisierung, Dispergierung, Emulgierung, der Zellaufschluss sowie sonochemische Reaktionen. Ein farbiger Touchscreen, die Browser Remote Control, automatische Datenspeicherung auf der integrierten SD/USB-Kombikarte sowie Temperatur- und Drucksensoren geben Ihnen volle Prozesskontrolle und einen hohen Bedienkomfort. Der UIP500hdT arbeitet bei einer Ultraschallfrequenz von 20kHz. Ultraschallwellen dieser Frequenz erzeugen eine intensive Kavitation in Flüssigkeiten. Die Kavitationseffekte für vielfältige Anwendungen, wie z.B. das Emulgieren, Dispergieren, Homogenisieren, Zellaufschluss und Extraktion, Desagglomeration und Entgasen. Für den UIP500hdT steht eine breite Zubehörpalette zur Verfügung, u.a. verschiedene Sonotroden, Booster und Durchflusszellen. Für die Verarbeitung von Batches mit mehr als 5 Litern ist im Allgemeinen die Beschallung in einem Ultraschall-Durchflussreaktor (Flow-Modus) empfehlenswert, um eine höhere Konsistenz der Verarbeitung zu erreichen. Bei der Beschallung von Flüssigkeiten im Flow-Modus kann der UIP500hdT in der Regel zwischen 0,25 und 2,0 l/min verarbeiten (ist jedoch von der jeweiligen Anwendung abhängig). Wie alle unsere Geräte kann auch der UIP500hdT kontinuierlich 24 Stunden am Tag (24 h/7d) betrieben werden. Daraus folgt, dass ein UIP500hdT-Setup ca. 0,5 bis 3 m3 pro Tag verarbeiten kann. Für höhere Durchsätze empfehlen wir den Einsatz eines der folgenden Geräte: UIP1000hdT (1000W, 20kHz) UIP1500hdT (1500W, 20kHz) UIP2000hdT (2000W, 20kHz) UIP4000 (4000W, 20kHz) UIP10000 (10000W, 20kHz) UIP16000 (16000W, 18kHz) UIP500hdT mit Durchflusszelle Hochintensiver Ultraschall bei voller Prozesskontrolle Hochleistungsultraschall ist die Prozesslösung für zahlreiche verschiedene Flüssigkeitsanwendungen, wie z.B. Emulgierung, Partikelgrößenreduktion, Feinmahlen oder Lösen. Der UIP500hdT generiert intensive Ultraschallwellen, welche starke Kavitation erzeugen. Die Ultraschallkavitation und deren Scherkräfte können problemlos anspruchsvolle Prozesse, z.B. das Diespergieren von Nanopartikeln erfüllen. Um eine gleichbleibende Prozessqualität zu garantieren, ist nicht nur die eingekoppelte Ultraschallleistung wichtig, sondern alle wichtigen Prozessparameter müssen kontrolliert werden. Die neue Generation der HdT Ultraschallprozessoren erlaubt es dem Benutzer, sein HdT-Ultraschallsystem mittels Touchdisplay oder Webbrowser-basierter Fernsteuerung zu bedienen. Alle relevanten Prozessparameter – wie Amplitude, Beschallungszeit/-dauer, Temperatur und Druck – werden automatisch aufgezeichnet und als CSV-Datei auf der integrierten SD/USB-ComboCard gespeichert. Der neue UIP500hdT liefert somit die gleich Ultraschallleistung wie das Vorgängermodell UIP500hd, aber bietet zahlreiche zusätzliche Features, wodurch der Ultraschallprozessor für den Anwender deutlich benutzerfreundlicher ist. Aus der Sicht des Nutzers gehört die präzise Steuerung und Kontrolle über die Ultraschallprozessparameter zu den absoluten Schlüsselfunktionen. Der UIP500hdT und seine Funktionen: 500 Watt Ultraschall für den Heavy-Duty-Betrieb 24/7 Betrieb Industriestandard Farbiger Touchscreen Browser Remote Control Prozessdatenspeicherung integrierte SD/USB-ComboCard Temperatursensor Drucksensor (optional erhältlich) LAN-Verbindung Ethernet-Verbindung keine Software-Installation notwendig Automatisches Frequenz-Tuning Farbtouchscreen Der farbige Touchscreen ist eine Neuheit, welche die Bedienung des UIP500hdT noch komfortabler macht. Der Bildschirm kann mit dem Finger oder einem Stilus bedient werden und ermöglicht eine einfache Handhabung sowie die genaue Einstellung der operativen Parametern. Das digitale Steuerungsmenü ist intuitiv bedienbar und verfügt über eins klare Struktur. Die Amplituden- / Leistungseinstellung und der Pulsmodus können über einen farbigen Touch-Slider (mit 1%, 5% oder 10% Snap) angepasst werden. Der Benutzer entscheidet, ob er die Amplituden- und Leistungsanzeige als farbigen Bargraph oder als numerische Darstellung bevorzugt. Die Standardansicht bei Bedarf auch in eine Anzeige mit großen Nummern geändert werden, bei der ein hoher Kontrast und eine große Schriftgröße die Lesbarkeit erleichtern. Browser Remote Control Aufgrund seines neuen LAN-Webinterfaces kann der UIP500hdT über alle gängigen Browser wie Internet Explorer, Safari, Firefox, Mozilla, mobilen IE/Safari gesteuert werden. Die LAN-Verbindung ist ein einfaches Plug-and-Play-Setup, das keine Softwareinstallation erfordert. Das Ultraschallgerät fungiert als DHCP-Server/Client und IP-Anfragen bzw. IP-Adresse werden automatisch zugewiesen. Das Gerät kann direkt vom PC/MAC betrieben werden oder über einen Switch oder Router verbunden werden. Mit einem optionalen vorkonfigurierten Wireless-Router kann der UIP500hdT kann von den meisten Smartphones oder Tablet-Computern (z.B. Apple iPad) gesteuert werden. Mit der Port-Weiterleitung von einem angeschlossenen Router können Sie Ihren UIP500hdT weltweit über das Internet fernsteuern – indem Sie Ihr Smart-Phone oder Ihren Tablet-PC als Fernsteuerung verwenden. Integriertes Netzwerk Der UIP500hdT kann über LAN (lokales Netzwerk, siehe Kasten rechts) gesteuert werden. Dies erleichtert die Bedienung und ermöglicht eine hohe Flexibilität. Alle Informationen über die Anwendung des Ultraschallprozesses werden automatisch auf der integrierten SD/USB-Datenkarte gespeichert. Ein ansteckbarer Sensor nimmt permanent die Temperaturkurve aus. Zusätzlich kann ein optional erhältlicher Drucksensor angeschlossen werden, um den Druck zu messen. Automatisches Frequenz-Tuning Alle Hielscher Ultraschallgeräte verfügen über eine intelligentes automatisches Frequenz-Tuning. Wenn das Gerät eingeschaltet ist, misst der Generator die optimale Betriebsfrequenz und sorgt dafür, dass das Gerät bei dieser Frequenz arbeitet. Die automatische Frequenzabstimmung verbessert die Energieeffizienz und Zuverlässigkeit unserer Ultraschallgeräte. Industriequalität und außergewöhnlich hohe Effizienz Der UIP500hdT wird in der kommerziellen Produktion eingesetzt und entspricht den gängigen industriellen Standards. Seine robuste, langlebige Bauweise hat sich in vielen kommerziellen Installationen weltweit bewährt, in denen der UIP500hdT für die Produktion und anspruchsvolle Prozesse verwendet wird. Dieser Ultraschallprozessor ist äußerst wartungsarm, problemlos zu installieren und einfach zu reinigen und desinfizieren. Spezielle Durchflussreaktoren, welche die Anforderungen des erweiterten CIP (Clean-in-Place) und SIP (Sterilize-in-Place) erfüllen, sind ebenfalls verfügbar. Der Schallwandler des UIP500hdT erfüllt die IP65 Norm, so dass es in anspruchsvollen Umgebungeninstalliert werden kann. Der Schallwandler verkraftet Schmutz, Staub, Feuchtigkeit, Außeninstallationen usw. problemlos. Der Generator kann in einem anderen Bereich platziert werden. Unsere Ultraschall-Geräte haben einen sehr hoher Wirkungsgrad bei der Umwandlung der elektrischen Energie in mechanische Schwingungen an der Sonotrode, so dass die Schallwandler unserer Benchtop-Ultraschallgeräte ein geschlossenes Gehäuse haben. Der Schallwandler hat keine Lüftungsschlitze. Da der Energieverlust, der ein Aufheizen im geschlossenen Schallwandlergehäuse verursachen würde, sehr niedrig ist, ist keine Zwangskühlung (z.B. Druckluft- oder Wasserkühlung) notwendig. Der wichtigste Fakt ist jedoch, dass mehr Energie in Ultraschallwellen umgewandelt wird, wodurch eine intensivere Beschallungerreicht wird. Die Gesamtenergieeffizienz des UIP500hdT beträgt ca. 80-90 % vom Netzstecker in die Flüssigkeit (Klicken Sie auf das Bild oben, um das Diagramm der Energieeffizienz zu vergrößern!) Volle Amplitudenkontrolle und hohe Leistung Der UIP500hdT kann dauerhaft bei 500Wbetrieben werden. Die Leistung wird bei kontrollierter Amplitude übertragen, so dass die Auslenkung des Ultraschalls an der Sonotrode unter allen Lastbedingungen konstant ist (z.B. bei schwankenden Drücken, Viskositäten usw.). Sie können die Amplitude zwischen 20 und 100% am Generator regeln. Zudem kann die Amplitude mit verschiedenen Boosterhörnern mechanisch verstärkt bzw. reduziert werden. Die gewählte Amplitude bleibt konstant erhalten, egal welches Material Sie bei welchem Druck beschallen. Dadurch haben Sie die volle Kontrolle über den wichtigsten Ultraschallparameter: die Amplitude. Informationen anfordern Name E-Mail-Adresse: (Pflichtfeld) Produkt oder Interesse Beachten Sie unsere Datenschutzerklärung. Informationen anfordern UIP500hdT Upgrade! Besitzen Sie eines der Vorgängermodel UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, dann können Sie Ihr Gerät auf die digitale HdT-Version aktualisieren lassen. Klicken Sie hier, um mehr über das Update von der hd- auf HdT-Version zu erfahren! Fordern Sie ein Angebot für dieses Gerät an! Um ein Angebot zu erhalten, tragen Sie Ihre Kontaktdaten in das unten stehende Formular ein. Es ist eine typische Gerätekonfiguration vorausgewählt. Gerne können Sie die Auswahl ändern bevor Sie das Formular abschicken. Name Firma E-Mail-Adresse: (Pflichtfeld) Bitte geben Sie eine gültige E-Mail-Adresse ein. Telefonnummer Bitte geben Sie eine gültige Telefonnummer ein. Adresse Stadt (*) Bundesstaat (*) Postleitzahl Land Bitte klicken Sie unten die Themen an, zu denen Sie weitere Informationen erhalten möchten: Industrieller Ultraschallprozessor UIP500hdT 500 Watt bestehend aus Ultraschallwandler und Generator, Ultraschallfrequenz 20kHz, automatisches Frequenzabstimmung, Amplitude 25 Mikron, Amplitude einstellbar von 20 bis 100%, Trockenlaufschutz, Schallwandler IP64 Schutzklasse, digitale Steuerung, mit farbigem Touchscreen, integrierter Countdown-Timer (0,1sec bis 99 Tage), Abschaltung bei Erreichen der Endenergieeingabe: Ws, Wh, kWh; automatische Kalibrierung bei Bedarf: Bestimmung der amplitudenabhängigen Blindleistung zur Anzeige der effektiven Energiezufuhr, Datenaufzeichnung: Amplitude, Leistung, Zeit, Temperatur auf interner SD/USB ComboCard (1GB), Anzeige und Fernsteuerung über Browser auf PC oder MAC ohne Softwareinstallation, mit Temperatursensor, Temperaturanzeige: °C, °F (-50°C bis 200°C), Temperaturüberwachung: variable Ein-/Ausschaltpunkte (-50°C bis 200°C), 3m Kabel zw. Schallwandler und Generator, mit Montagewerkzeug, Titanhorn mit Innengewinde M14x1 115 Volt, AC, einphasig, 24A, 50-60Hz 230 Volt, AC, einphasig, 12A, 50-60Hz Sonotrode BS4d18 für den Einsatz mit Flansch RFLA100, für Beschallung mit Durchflusszelle oder im Batch, Titan, Sonotrodendurchmesser (Stirnfläche) 18mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:3,5 Sonotrode BS4d22 für den Einsatz mit Flansch RFLA100, für Beschallung mit Durchflusszelle oder im Batch, Titan, Sonotrodendurchmesser (Stirnfläche) 22mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:2,4 Sonotrode BS4d34 für den Einsatz mit Flansch RFLA100, für Beschallung mit Durchflusszelle oder im Batch, Titan, Sonotrodendurchmesser (Stirnfläche) 34mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:1,0 Sonotrode BS4d40 für den Einsatz mit Flansch RFLA100, für Beschallung mit Durchflusszelle oder im Batch, Titan, Sonotrodendurchmesser (Stirnfläche) 40mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:0,7 Sonotrode BS4d50 für Batch-Beschallung, Titan, Sonotrodendurchmesser (Stirnfläche) 50mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:0,5 Sonotrode BS4d50F mit oszillations-entkoppelndem Edelstahl-Flansch für den Gebrauch mit Durchflussreaktor oder Batch-Beschallung, Titan, Sonotrodendurchmesser (Stirnfläche) 50mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:0,5 O-Ring-Flansch RFLA100 mit 0-Ring Dichtung (2xNBR) an der Sonotrode, Durchmesser 100mm, Edelstahl, für die Verwendung mit den Sonotroden BS4d18, BS4d22, BS4d34 oder BS4d40, mit 0-Ring (NBR) für Montage an die Durchflussreaktoren FC100L1-1S oder FC100L1K-1S Durchflusszelle FC100L1-1S zerlegbarer Edelstahl-Reaktor, max. Druck 10 Bar, für UIP500hdT bis UIP2000hdT in Kombination mit Sonotrodenflansch und Stativ ST2, NBR-0-Ringe, Schlauchtülle (1/2 Zoll) mit Klemme Durchflusszelle FC100L1K-1S zerlegbare Edelstahl-Durchflusszelle mit Kühlmantel, max. Druck 10 Bar, für UIP500hdT bis UIP2000hdT in Kombination mit Sonotrodenflansch und Stativ ST2, NBR-0-Ringe, Schlauchtülle (Flüssigkeit: 1/2 Zoll; Kühlung: 1/4 Zoll) mit Klemme Durchflusszelleneinsatz Insert22 für Durchflusszelle FC100L1-1 s oder FC100L1K-1 s, zur Reduzierung des Reaktorvolumens, für die Verwendung mit der Sonotrode BS4d18(F) oder BS4d22(F), NBR-0-Ringe, Edelstahl Durchflusszelleneinsatz Insert34 Insert34, für Durchflusszelle FC100L1-1S oder FC100L1K-1S, zur Reduzierung des Reaktorvolumens, für die Verwendung mit den Sonotroden BS4d18(F), BS4d22(F) oder BS4d34(F), NBR-0-Ringe, Edelstahl Booster-Horn B4-1.2 für mechanische Steigerung (oder Verringerung) der Amplitude an der Sonotrode, Amplituden Verhältnis 1:1,2 (oder 1:0,83), Titan, Innengewinde M14x1, für die Verwendung mit Titangewindebolzen (TiM14x1) Booster-Horn B4-1.4 für mechanische Steigerung (oder Verringerung) der Amplitude an der Sonotrode, Amplituden Verhältnis 1:1,4 (oder 1: 0,71), Titan, Innengewinde M14x1, für die Verwendung mit Titangewindebolzen (TiM14x1) Booster-Horn B4-1.8 für mechanische Steigerung (oder Verringerung) der Amplitude an der Sonotrode, Amplituden Verhältnis 1:1,8 (oder 1:0,56), Titan, Innengewinde M14x1, für die Verwendung mit Titangewindebolzen (TiM14x1) Booster-Horn B4-2.2 für mechanische Steigerung (oder Verringerung) der Amplitude an der Sonotrode, Amplituden Verhältnis 1:2,2 (oder 1:0,45), Titan, Innengewinde M14x1, für die Verwendung mit Titangewindebolzen (TiM14x1) Stativ ST2 elektropolierter Edelstahl, notwendig für Durchflusszellen FC100L1-1S oder FC100L1K-1S, verstellbare Höhe von 37 bis 59 cm, mit Auffangschale LabLift für die einfache Positionierung von Proben unter der Ultraschallsonotrode, um die Eintauchtiefe zu kontrollieren, Edelstahl, 100x100mm, einstelbare Höhe: 50 bis 125mm Schallschutz-Box SPB2 für UIP500hdT bis UIP2000hdT, z.B. für die Verwendung mit Stativ ST2 und Durchflusszellen FC100L1-1S oder FC100L1K-1S Kommentare (Material, Volumen, Prozess ...) Bitte beachten Sie unsere Datenschutzerklärung. Fordern Sie ein Angebot an! Verwandte Beiträge UIP1000hdT – Leistungsstarker und vielseitiger Homogenisator UIP2000hdT – 2000 Watt leistungsstarker Industrie-Ultraschallprozessor Neue industrielle Ultraschall-Prozessoren: Die HdT-Serie Ultraschall-Prozessor UIP2000hd – Hohe Effizienz Hocheffiziente Ultraschall-Dismembratoren Sonoelektrochemie-Anlage – 2000 Watt Ultraschall
Farbtouchscreen Der farbige Touchscreen ist eine Neuheit, welche die Bedienung des UIP500hdT noch komfortabler macht. Der Bildschirm kann mit dem Finger oder einem Stilus bedient werden und ermöglicht eine einfache Handhabung sowie die genaue Einstellung der operativen Parametern. Das digitale Steuerungsmenü ist intuitiv bedienbar und verfügt über eins klare Struktur. Die Amplituden- / Leistungseinstellung und der Pulsmodus können über einen farbigen Touch-Slider (mit 1%, 5% oder 10% Snap) angepasst werden. Der Benutzer entscheidet, ob er die Amplituden- und Leistungsanzeige als farbigen Bargraph oder als numerische Darstellung bevorzugt. Die Standardansicht bei Bedarf auch in eine Anzeige mit großen Nummern geändert werden, bei der ein hoher Kontrast und eine große Schriftgröße die Lesbarkeit erleichtern.
Browser Remote Control Aufgrund seines neuen LAN-Webinterfaces kann der UIP500hdT über alle gängigen Browser wie Internet Explorer, Safari, Firefox, Mozilla, mobilen IE/Safari gesteuert werden. Die LAN-Verbindung ist ein einfaches Plug-and-Play-Setup, das keine Softwareinstallation erfordert. Das Ultraschallgerät fungiert als DHCP-Server/Client und IP-Anfragen bzw. IP-Adresse werden automatisch zugewiesen. Das Gerät kann direkt vom PC/MAC betrieben werden oder über einen Switch oder Router verbunden werden. Mit einem optionalen vorkonfigurierten Wireless-Router kann der UIP500hdT kann von den meisten Smartphones oder Tablet-Computern (z.B. Apple iPad) gesteuert werden. Mit der Port-Weiterleitung von einem angeschlossenen Router können Sie Ihren UIP500hdT weltweit über das Internet fernsteuern – indem Sie Ihr Smart-Phone oder Ihren Tablet-PC als Fernsteuerung verwenden.
Integriertes Netzwerk Der UIP500hdT kann über LAN (lokales Netzwerk, siehe Kasten rechts) gesteuert werden. Dies erleichtert die Bedienung und ermöglicht eine hohe Flexibilität. Alle Informationen über die Anwendung des Ultraschallprozesses werden automatisch auf der integrierten SD/USB-Datenkarte gespeichert. Ein ansteckbarer Sensor nimmt permanent die Temperaturkurve aus. Zusätzlich kann ein optional erhältlicher Drucksensor angeschlossen werden, um den Druck zu messen.
Automatisches Frequenz-Tuning Alle Hielscher Ultraschallgeräte verfügen über eine intelligentes automatisches Frequenz-Tuning. Wenn das Gerät eingeschaltet ist, misst der Generator die optimale Betriebsfrequenz und sorgt dafür, dass das Gerät bei dieser Frequenz arbeitet. Die automatische Frequenzabstimmung verbessert die Energieeffizienz und Zuverlässigkeit unserer Ultraschallgeräte.
Industriequalität und außergewöhnlich hohe Effizienz Der UIP500hdT wird in der kommerziellen Produktion eingesetzt und entspricht den gängigen industriellen Standards. Seine robuste, langlebige Bauweise hat sich in vielen kommerziellen Installationen weltweit bewährt, in denen der UIP500hdT für die Produktion und anspruchsvolle Prozesse verwendet wird. Dieser Ultraschallprozessor ist äußerst wartungsarm, problemlos zu installieren und einfach zu reinigen und desinfizieren. Spezielle Durchflussreaktoren, welche die Anforderungen des erweiterten CIP (Clean-in-Place) und SIP (Sterilize-in-Place) erfüllen, sind ebenfalls verfügbar. Der Schallwandler des UIP500hdT erfüllt die IP65 Norm, so dass es in anspruchsvollen Umgebungeninstalliert werden kann. Der Schallwandler verkraftet Schmutz, Staub, Feuchtigkeit, Außeninstallationen usw. problemlos. Der Generator kann in einem anderen Bereich platziert werden. Unsere Ultraschall-Geräte haben einen sehr hoher Wirkungsgrad bei der Umwandlung der elektrischen Energie in mechanische Schwingungen an der Sonotrode, so dass die Schallwandler unserer Benchtop-Ultraschallgeräte ein geschlossenes Gehäuse haben. Der Schallwandler hat keine Lüftungsschlitze. Da der Energieverlust, der ein Aufheizen im geschlossenen Schallwandlergehäuse verursachen würde, sehr niedrig ist, ist keine Zwangskühlung (z.B. Druckluft- oder Wasserkühlung) notwendig. Der wichtigste Fakt ist jedoch, dass mehr Energie in Ultraschallwellen umgewandelt wird, wodurch eine intensivere Beschallungerreicht wird. Die Gesamtenergieeffizienz des UIP500hdT beträgt ca. 80-90 % vom Netzstecker in die Flüssigkeit (Klicken Sie auf das Bild oben, um das Diagramm der Energieeffizienz zu vergrößern!)
Volle Amplitudenkontrolle und hohe Leistung Der UIP500hdT kann dauerhaft bei 500Wbetrieben werden. Die Leistung wird bei kontrollierter Amplitude übertragen, so dass die Auslenkung des Ultraschalls an der Sonotrode unter allen Lastbedingungen konstant ist (z.B. bei schwankenden Drücken, Viskositäten usw.). Sie können die Amplitude zwischen 20 und 100% am Generator regeln. Zudem kann die Amplitude mit verschiedenen Boosterhörnern mechanisch verstärkt bzw. reduziert werden. Die gewählte Amplitude bleibt konstant erhalten, egal welches Material Sie bei welchem Druck beschallen. Dadurch haben Sie die volle Kontrolle über den wichtigsten Ultraschallparameter: die Amplitude.
