UIP1000hdT – Leistungsstarker und vielseitiger Homogenisator

Der UIP1000hdT (1000W, 20kHz) ist ein leistungsstarkes und anpassungsfähiges Ultraschallgerät für das Labor und die industrielle Verarbeitung von Flüssigkeiten. Der UIP1000hdT kommt für verschiedene Anwendungen zum Einsatz, z.B. die Emulgierung, Dispergieren & Partikel-Vermahlung, Lyse & Extraktion, Lösen oder sonochemische Reaktionen. Farbiges Touch-Display, Browser-Fernsteuerung, automatische Datenspeicherung, integrierte SD-Karte sowie optionale Temperatur- und Druckfühler ermöglichen eine genaue Prozesskontrolle und Bedienungskomfort..

Der UIP1000hdT ist das ideale Bindeglied zwischen Labortests und der industriellen Verarbeitung von Flüssigkeiten. Er verbindet Flexibilität und einfache Handhabung mit sehr hohem Ultraschalloutput im Heavy-Duty-Einsatz und eignet sich daher hervorragend für die Forschung und Entwicklung. Deshalb eignet sich der UIP1000hdT besonders für Machbarkeitsstudien im Labor- und Pilotmaßstab sowie für die Prozessoptimierung von Ultraschallverfahren.

Anpassungsfähiges System für R&D

aufgrund seiner hohen Flexibilität und Anpassungsfähigkeit wird der UIP1000hdT in vielen R&D-Einrichtungen und Universitäten eingesetzt. Das vielfältige Sortiment an Zubehör, wie z.B. Sonotroden, Booster und Durchflusszellen, machen den UIP1000hdT so flexibel. In Kombination mit Sonotrode und Stativ Sie können Probengefäße mit verschiedenen Flüssigkeitsformulierungen auf Ultraschalleffekte untersuchen (zum Vergrößern Bild anklicken). Für die Verarbeitung von Batches und Chargen mit mehr als 5 Litern empfehlen wir die Beschallung in einem Durchflussreaktor (Flow-Modus), um eine gleichmäßigere Verarbeitungsqualität zu erhalten. Bei Verwendung einer Durchflusszelle (Bild rechts) können Sie größere Proben im Kreislauf beschallen und dabei die Korrelation zwischen den Parameter (z.B. Amplitude, Druck & Flüssigkeitsformulierung) und den Prozessergebnissen und deren Effizienz untersuchen. Wenn der UIP1000hdT für die Beschallung von Flüssigkeiten im Durchfluss verwendet wird, können in der Regel zwischen 0,5 und 4,0 l/min verarbeitet werden (wobei das genaue Verarbeitungsvolumen vom spezifischen Prozess abhängt). Da der UIP1000hdT den Industrie-Standard vollständig erfüllt, kann er 24 Stunden am Tag betrieben werden (24h/7d). Mit einem UIP1000hdT können Sie durchschnittlich 1 - 5 m3 pro Tag verarbeiten. Für einen höheren Produktionsdurchsatz empfehlen wir mehrere Ultraschallsysteme parallel oder eines der größeren Ultraschallgeräte zu installieren:

Hohe Leistung und volle Prozesskontrolle

Leistungsstarke Beschallung ist die Lösung für zahlreiche Flüssigkeitsanwendungen, wie z.B. das Emulgieren, Dispergieren, Mahlen oder Lösen. Der UIP1000hdT koppelt intensive Ultraschallwellen in Flüssigkeiten und löst dadurch problemlos auch anspruchsvolle Aufgaben. Um eine konsistente Prozessqualitätzu sichern, ist nicht nur die eingetragene Leistung wichtig, sondern auch die Steuerung und Überwachung aller wichtigen Prozessparameter sind Schlüsselfaktoren für höchste Qualität. Die neue Generation der HdT Ultraschallprozessoren ermöglicht dem Bediener, das Ultraschallgerät per Touch-Display oder Browser-Fernsteuerung zu steuern. Alle relevanten Prozessparameter – wie Amplitude, Beschallungszeit/-dauer, Temperatur und Druck – werden automatisch als CSV-Datei auf der integrierten SD-Karte protokolliert und abgespeichert.

Der neue UIP1000hdT liefert die gleiche Ultraschallleistung wie das Vorgängermodell UIP1000hd, bietet allerdings zusätzlich zahlreiche weitere Features, welche den Ultraschallprozessor noch benutzerfreundlicher machen. Aus Benutzersicht gehören die präzise Steuerung und Kontrolle aller Ultraschallprozessparameter zu den absoluten Schlüsselfunktionen des UIP1000hdT.

Der UIP1000hdT auf einen Blick

  • 1000 Watt leistungsstarker Ultraschallprozessor
  • zuverlässig für Heavy-Duty-Ultraschallprozesse
  • 24/7 Betrieb
  • Industrie-Standard
  • Vollfarbiger Touchscreen
  • Browser Remote Control
  • Datenspeicherung der Prozessparameter
  • integrierte SD-Karte
  • Temperatursensor
  • Drucksensor (optional erhältlich)
  • LAN-Verbindung
  • Ethernet-Verbindung
  • keine Software-Installation notwendig
  • Automatisches Frequenz-Tuning

Farbiges Touch-Display

Farbige Touch-Display der neuen HDT Serie von Hielscher Industrie ultrasonicatorsDer farbige Touchscreen macht die Bedienung des Ultraschallgerätes noch komfortabler. Das stilus- und berührungsempfindliche Display ermöglicht eine einfache Handhabung sowie die genaue Einstellung der operativen Parameter und garantiert die akkurate Anzeige der Ultraschalleinstellungen. Das digitale Steuerungsmenü ist intuitiv bedienbar und verfügt über ein klar strukturiertes Einstellungsmenü. Die Amplituden-/Ultraschallleistungseinstellung sowie der Pulsmodus können mittels des farbigen Touch-Sliders (mit 1%, 5% oder 10% Snaps) geregelt werden. Der Benutzer kann dabei individuell entscheiden, ob er die Amplituden- und Leistungsanzeige als farbigen Bargraph oder als numerische Darstellung bevorzugt. Die Anzeige kann von der Standardansicht in den BIG NUMBER-Modus geändert werden, in welchem ein hoher Kontrast und die große Schriftgröße die Lesbarkeit erleichtern.

Browser Remote Control

Die Industrieprozessoren der hdT-Serie von Hielscher lassen sich komfortabel und benutzerfreundlich per Browser-Fernsteuerung bedienen. Aufgrund seines neuen LAN-Web-Interfaces kann der UIP1000hdT über alle gängigen Browser wie Internet Explorer, Safari, Firefox, Mozilla, mobile IE/Safari gesteuert werden. Die LAN-Verbindung ist ein einfaches Plug-and-Play-Setup, das keine Softwareinstallation erfordert. Das Ultraschall-Gerät fungiert als DHCP-Server/Client und Anfragen bzw. eine IP-Adresse werden automatisch zugewiesen. Das Gerät kann direkt vom PC/MAC betrieben werden oder mit einem Switch oder Router verbunden werden. Mit einem optionalen vorkonfiguriert Wireless-Router kann das Gerät von den meisten Smartphones oder Tablet-Computern, z.B. Apple iPad gesteuert werden. Mit der Port-Weiterleitung eines angeschlossenen Routers können Sie Ihren UIP1000hdT über das Internet von der ganzen Welt aus ansteuern und kontrollieren – indem Sie Ihr Smart-Phone oder Ihren Tablet-PC als Fernsteuerung verwenden.

Integriertes Netzwerk

Die UIP1000hdT kann über LAN (Local Area Network, siehe rechte Box), das erleichtert die Bedienung und ermöglicht eine hohe Flexibilität bei der Verarbeitung bedient und gesteuert werden. Alle Informationen des Beschallungsprozesses wird auf SD-Speicherkarte aufgezeichnet werden, automatisch. Ein steckbare Sensor misst die Temperatur permanent. Ein optional zusätzlich Drucksensor angeschlossen werden kann, um den Druck zu erfassen.

Automatisches Frequenz-Tuning

Alle Hielscher Ultraschallgeräte verfügen über eine intelligentes automatisches Frequenz-Tuning. Wenn das Gerät eingeschaltet ist, misst der Generator die optimale Betriebsfrequenz und sorgt dafür, dass das Gerät bei dieser Frequenz arbeitet. Die automatische Frequenzabstimmung verbessert die Energieeffizienz und Zuverlässigkeit unserer Ultraschallgeräte.

Industriequalität und außergewöhnlich hohe Effizienz

Der UIP1000hd ist für den Einsatz in der kommerziellen Produktionkonzipiert und gebaut. Unser 1kW-Ultraschallgerät UIP1000hdT beweist seine solide, robuste Bauweise in mehr als tausend kommerziellen Installationen weltweit, wo er in der täglichen Produktion verwendet wird. Dieser Ultraschallprozessor ist wartungsarm, einfach zu installieren und problemlos zu reinigen und desinfizieren. Spezielle Durchflussreaktoren erfüllen sowohl CIP (Clean-in-Place) und SIP (Sterilize-in-Place). Der Schallwandler des UIP1000hdT erfüllt die IP65 Norm, so dass Sie ihn problemlos in anspruchsvollen Umgebungen (z.B. bei Schmutz, Staub, Feuchtigkeit, in Außenanlagen etc.) installieren können, während der Generator in einem geschützten Bereich platziert werden kann.Die Gesamtenergieeffizienz ist wichtig für die Ultraschallbehandlung von Flüssigkeiten. Der Wirkungsgrad beschreibt, wie viel der Leistung vom Pfropfen in die Flüssigkeit übertragen wird. Unsere Beschallungsgeräte haben eine Gesamteffizienz von mehr als 80%.
Da alle Hielscher Ultraschallgeräte über einen sehr hohen Wirkungsgrad bei der Umwandlung von elektrischer Energie in die mechanische Schwingung der Sonotrode verfügt, können unsere Schallwandler in einem geschlossenem Gehäuse verbaut werden. Daher benötigen unsere Schallwandlergehäuse auch keine Lüftungsschlitze. Da der Energieverlust, durch den es zu einem Aufheizen im Schallwandlergehäuse käme, sehr niedrig ist, ist keine zusätzliche Kühlung, z.B. durch Druckluft oder Wasser erforderlich. Noch wichtiger ist es jedoch, dass mehr Energie in die Flüssigkeit übertragen wird, was zu besseren Beschallungsergebnissenführt. Die Gesamtenergieeffizienz des UIP1000hdT beträgt ca. 80-90% vom Netzstecker in die Flüssigkeit (Klicken Sie auf das Bild oben, um das Diagramm der Energieeffizienz zu vergrößern!)

Volle Amplitudenkontrolle und hohe Leistung

Ultraschallkavitation im WasserDie UIP1000hdT kann kontinuierlich bei 1000W. Die Kraft wird mit einer kontrollierten Amplitude übertragen, so dass die Größe der mechanischen Ultraschallschwingungen an der Sonotrode unter allen Lastbedingungen konstant ist. Sie können die Amplitude am Generator von 20 auf 100% ändern und verschiedene Booster-Hörner verwenden. Die gewählte Amplitude wird konstant gehalten, während irgendein Material bei irgendeinem Druck sonifiziert wird. Diese Funktion bietet Ihnen volle Kontrolle über den wichtigsten Ultraschall-Parameter: die Amplitude.

Fordern Sie ein Angebot für dieses Gerät an!

Um ein Angebot zu erhalten, tragen Sie Ihre Kontaktdaten in das unten stehende Formular ein. Es ist eine typische Gerätekonfiguration vorausgewählt. Gerne können Sie die Auswahl ändern bevor Sie das Formular abschicken.








Bitte klicken Sie unten die Themen an, zu denen Sie weitere Informationen erhalten möchten:



  • Wandler von UIP1000hd

    1000 Watt , bestehend aus Ultraschallwandler und Generator, Ultraschallfrequenz 20kHz, automatisches Frequenz-Tuning, Amplitude 25 Mikron, Amplitude einstellbar von 20 bis 100 %, trockenlaufgeschützt, Schallwandler IP64 Norm, digitale Steuerung, mit farbigem Touchscreen, integrierte Countdown-Timer (0,1 Sek. bis 99 Tage), autom. Abschaltung bei erreichtem Energieeintrag: Ws, Wh, kWh; automatische Kalibrierung bei Bedarf: Bestimmung der amplitudenabhängigen Leerlaufleistung; Datenspeicherung: Amplitude, Leistung, Zeit, Temperatur auf interner SD-Karte (1GB), Display und Fernbedienung per Browser auf PC oder MAC ohne Software-Installation, mit Temperaturfühler, Temperaturanzeige: °C, °F (-50°C bis 200°C), Temperaturüberwachung: variable Einschalt-/ Ausschaltpunkte (-50°C bis 200°C) , 3m Kabel zw. Schallwandler und Generator, mit Montagewerkzeug, Titannorn mit Innengewinde M14x1



  • für den Einsatz mit Flansch RFLA100, für Beschallung mit Durchflusszelle oder im Batch, Titan, Sonotrodendurchmesser (Stirnfläche) 18mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:3,5



  • für den Einsatz mit Flansch RFLA100, für Beschallung mit Durchflusszelle oder im Batch, Titan, Sonotrodendurchmesser (Stirnfläche) 22mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:2,4



  • für den Einsatz mit Flansch RFLA100, für Beschallung mit Durchflusszelle oder im Batch, Titan, Sonotrodendurchmesser (Stirnfläche) 34mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:1,0



  • für den Einsatz mit Flansch RFLA100, für Beschallung mit Durchflusszelle oder im Batch, Titan, Sonotrodendurchmesser (Stirnfläche) 40mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:0,7



  • für Batch-Beschallung, Titan, Sonotrodendurchmesser (Stirnfläche) 50mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:0,5



  • mit oszillations-entkoppelndem Edelstahl-Flansch für den Gebrauch mit Durchflussreaktor oder Batch-Beschallung, Titan, Sonotrodendurchmesser (Stirnfläche) 50mm, Außengewinde M14x1, ca. 125mm Länge (ohne Gewinde), Amplitudenverhältnis ca. 1:0,5



  • mit 0-Ring Dichtung (2xNBR) an der Sonotrode, Durchmesser 100mm, Edelstahl, für die Verwendung mit den Sonotroden BS4d18, BS4d22, BS4d34 oder BS4d40, mit 0-Ring (NBR) für Montage an die Durchflussreaktoren FC100L1-1S oder FC100L1K-1S



  • zerlegbarer Edelstahl-Reaktor, max. Druck 10 Bar, für UIP500hdT bis UIP2000hdT in Kombination mit Sonotrodenflansch und Stativ ST2, NBR-0-Ringe, Schlauchtülle (1/2 Zoll) mit Klemme



  • zerlegbare Edelstahl-Durchflusszelle mit Kühlmantel, max. Druck 10 Bar, für UIP500hdT bis UIP2000hdT in Kombination mit Sonotrodenflansch und Stativ ST2, NBR-0-Ringe, Schlauchtülle (Flüssigkeit: 1/2 Zoll; Kühlung: 1/4 Zoll) mit Klemme



  • für Durchflusszelle FC100L1-1 s oder FC100L1K-1 s, zur Reduzierung des Reaktorvolumens, für die Verwendung mit der Sonotrode BS4d18(F) oder BS4d22(F), NBR-0-Ringe, Edelstahl



  • Insert34, für Durchflusszelle FC100L1-1S oder FC100L1K-1S, zur Reduzierung des Reaktorvolumens, für die Verwendung mit den Sonotroden BS4d18(F), BS4d22(F) oder BS4d34(F), NBR-0-Ringe, Edelstahl



  • für mechanische Steigerung (oder Verringerung) der Amplitude an der Sonotrode, Amplituden Verhältnis 1:1,2 (oder 1:0,83), Titan, Innengewinde M14x1, für die Verwendung mit Titangewindebolzen (TiM14x1)



  • für mechanische Steigerung (oder Verringerung) der Amplitude an der Sonotrode, Amplituden Verhältnis 1:1,4 (oder 1: 0,71), Titan, Innengewinde M14x1, für die Verwendung mit Titangewindebolzen (TiM14x1)



  • für mechanische Steigerung (oder Verringerung) der Amplitude an der Sonotrode, Amplituden Verhältnis 1:1,8 (oder 1:0,56), Titan, Innengewinde M14x1, für die Verwendung mit Titangewindebolzen (TiM14x1)



  • für mechanische Steigerung (oder Verringerung) der Amplitude an der Sonotrode, Amplituden Verhältnis 1:2,2 (oder 1:0,45), Titan, Innengewinde M14x1, für die Verwendung mit Titangewindebolzen (TiM14x1)



  • Ständer für Ultraschallprozessoren UIP500hdT, UIP1000hdT, UIP1500hdT und UIP2000hdT

    elektropolierter Edelstahl, notwendig für Durchflusszellen FC100L1-1S oder FC100L1K-1S, verstellbare Höhe von 37 bis 59 cm, mit Auffangschale



  • LabLift, z.B. für die intensive Beschallung von Flüssigkeiten in Glasbechern im Labor.

    für die einfache Positionierung von Proben unter der Ultraschallsonotrode, um die Eintauchtiefe zu kontrollieren, Edelstahl, 100x100mm, einstelbare Höhe: 50 bis 125mm



  • Schallschutzbox für Ultraschallgeräte UIP500hdT, UIP1000hdT und UIP2000hdT zur Reduzierung der Schallemission bei der kavitativen Verarbeitung.

    für UIP500hdT bis UIP2000hdT, z.B. für die Verwendung mit Stativ ST2 und Durchflusszellen FC100L1-1S oder FC100L1K-1S


Bitte beachten Sie unsere Datenschutzerklärung.

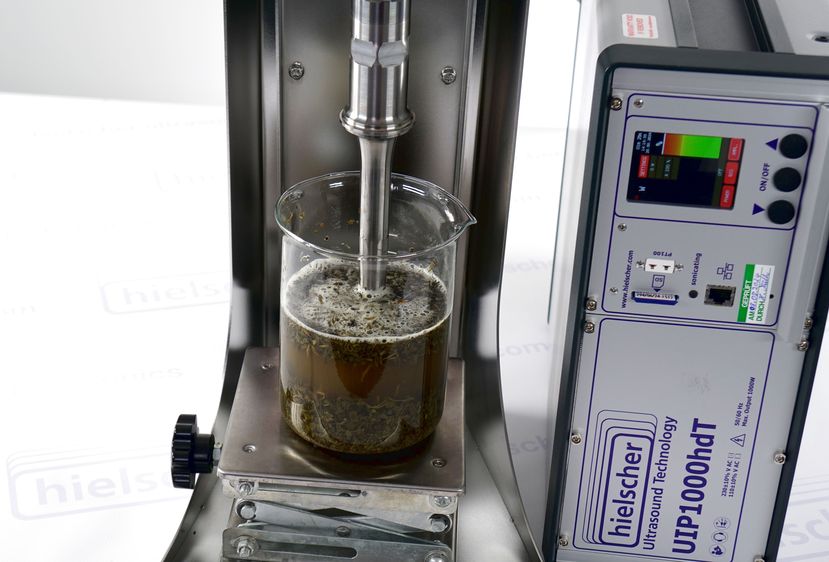

Die UIP1000hdT kann für Becher Beschallung sowie mit Durchflusszellenreaktor verwendet werden (Anklicken zum Vergrößern!)

UIP1000hdT

Informationen anfordern




Beachten Sie unsere Datenschutzerklärung.

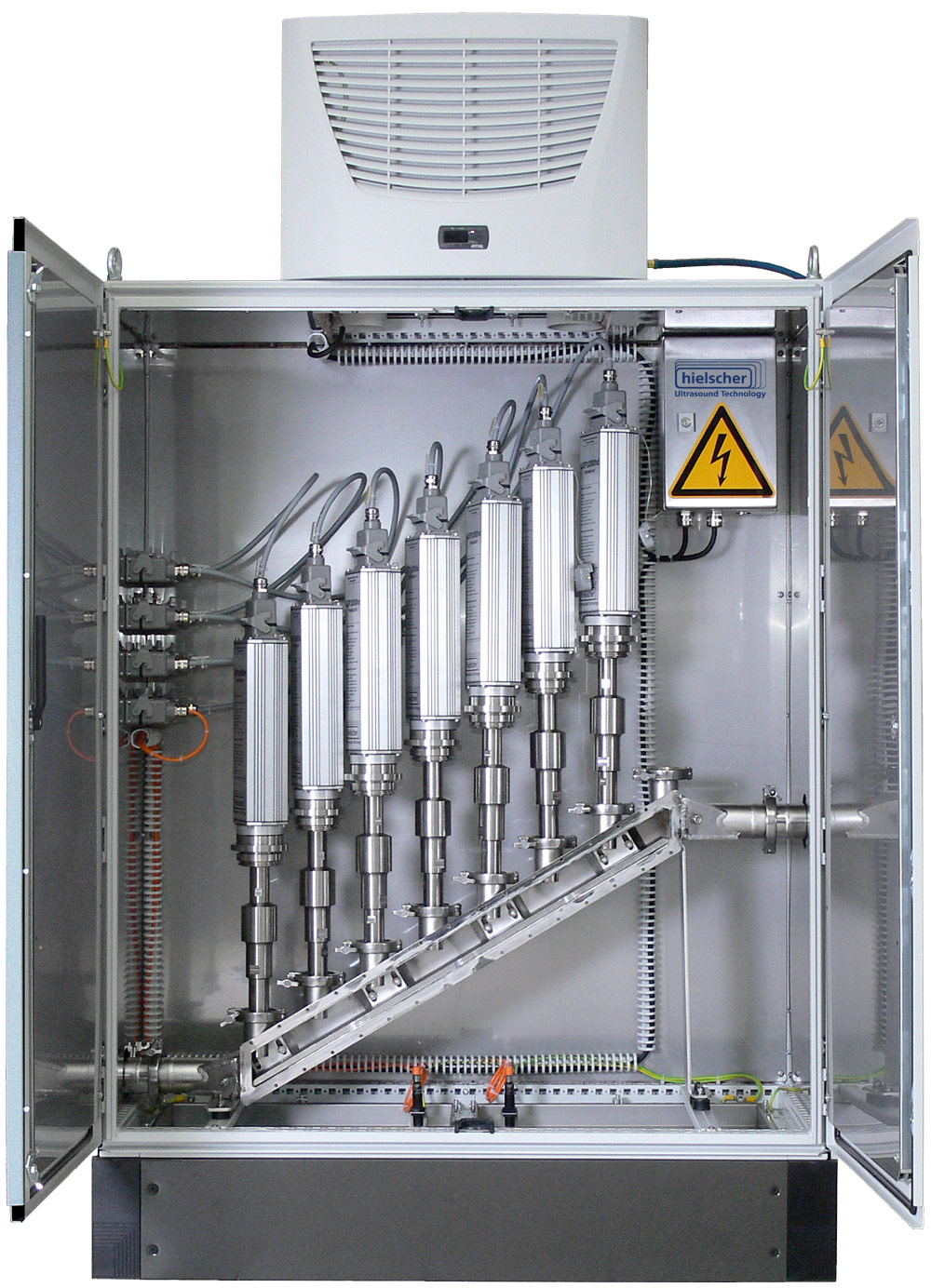

Cluster von 7 x 1kW Ultraschall-Homogenisatoren (Anklicken zum Vergrößern!)

Ultraschallsystem mit 7 x UIP1000hdT

Upgrade!
Besitzen Sie eines der Vorgängermodel UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, dann können Sie Ihr Gerät auf die digitale HdT-Version aktualisieren lassen. Klicken Sie hier, um mehr über das Update von der hd- auf HdT-Version zu erfahren!

Verschiedene Ultraschall-Aufbaumöglichkeiten
Ultraschall-Behandlung Prozesse großer Volumenströme effizient durch einen kontinuierlichen Durchfluss Setup erfüllt werden (Anklicken zum Vergrößern!)
Ultraschall-Einrichtung für diskrete Rezirkulation (Anklicken zum Vergrößern!)
Dieses Diagramm zeigt eine typische Konfiguration für eine kontinuierliche Ultraschall-Verarbeitung (Anklicken zum Vergrößern!)

Ultraschall-Rezirkulation Satz: UIP1000hdT mit Durchflusszelle, Tank und Pumpe (Anklicken zum Vergrößern!)

UIP1000hdT mit Durchflusszelle und Pumpe

UIP1000hdT Set – Hohe Leistung zu einem günstigen Preis

(Anweisungen für größere Ansicht!) Powerful Ultraschallgerät UIP1000 mit Ultraschallgenerator, Wandler, booster horn, Sonotrode und fließt durch den Behälter.Das UIP1000hdT Set beinhaltet ein 1kW Ultraschallsystem mit all den Zubehörteilen, die für die Erprobung von ultraschall-gestützten Flüssigkeitsprozessen normalerweise benötigt werden. Dazu gehören der leistungsstarke 1.000 Watt Ultraschall-Digitalprozessor UIP1000hdT mit einer robusten Edelstahldurchflusszelle, zwei Sonotroden, Booster und einen Temperatursensor, sodass Sie alle wichtigen Parameter kontrollieren können.
Dieses Set eignet sich hervorragend für R&D, Pilotanlagen und die kleinere Produktion jeglicher ultraschall-gestützter Flüssigkeitsprozesse.

Der UIP1000hdT ist sehr einfach zu bedienen , so dass Sie Ihr Gerät innerhalb von wenigen Minuten betriebsbereit haben. Die automatische Amplitudenkontrolle hält die Amplitude bei jeglichen Lastbedingungen konstant. Dadurch erhalten Sie reproduzierbare Bedingungen. Sie können die Amplitude sowohl elektronisch als auch mechanisch variieren, um Ihre Flüssigkeit bei verschiedenen Amplituden beschallen zu können. Wie alle Hielscher Ultraschallgeräte kann natürlich auch der UIP1000hdT kann rund um die Uhr auf 24/7-Basis betrieben werden.
Zudem können die Edelstahl-Durchflusszelle mit bis zu 10atm (10bar) Druck beaufschlagen.
Außerdem kann dieses Gerät problemlos in vorhandene Flüssigkeitskreisläufe integriert werden. Der UIP1000hdT ermöglicht es Ihnen, das Potenzial von Ultraschall und Kavitation auf Ihr Produkt und Ihren Prozess einfach und risikolos zu untersuchen. Alle Ergebnisse, die Sie mit diesem Ultraschallgerät erzielt haben, lassen sich reproduzieren und hochskalierten. Dadurch können Sie Ihre Prozessergebnisse bei niedrigen Investitions- und Wartungskosten auf Produktionsniveau implementieren.

Benötigen Sie Hilfe, um Ihren Prozess zu optimieren, unterstützen wir Sie selbstverständlich gerne. Wir verfügen über langjährige Erfahrung in Ultraschallprozessen, Kavitation und der Flüssigkeitsverarbeitung. Mit unserem Wissen beraten wir Sie gerne zur geeigneten Parameterwahl und der Prozessoptimierung. Mit den umfangreichen Aufzeichnungen zu Prozessen, die wir hochskaliert haben, können wir Ihnen die nötige Starthilfe geben, um Ihr Projekt erfolgreich zu machen.

Um den ersten Schritt in die Erforschung und Machbarkeitsstudie zu erleichtern, bieten wir Ihnen dieses Komplettpaket zu einem Sonderpreis.

Fordern Sie ein Angebot für dieses Gerät an!

Um ein Angebot zu erhalten, tragen Sie Ihre Kontaktdaten in das unten stehende Formular ein. Es ist eine typische Gerätekonfiguration vorausgewählt. Gerne können Sie die Auswahl ändern bevor Sie das Formular abschicken.








Bitte klicken Sie unten die Themen an, zu denen Sie weitere Informationen erhalten möchten:



  • bestehend aus:

    • 1 x UIP1000hdT (digitaler Ultraschallprozessor)
    • 1 x FC100L1-1S (Durchflusszelle)
    • 1 x BS4d22 (Sonotrode)
    • 1 x BS4d40 (Sonotrode)
    • 1 x RFLA100 (0-Ring-Flansch)
    • 1 x B4-1.8 (Boosterhorn)
    • 1 x ST2 (Stativ)

Bitte beachten Sie unsere Datenschutzerklärung.


Allgemeine Geschäftsbedingungen

Veränderungen von Preis und Optik ohne Vorankündigung vorbehalten. Für eine Reduzierung des Bestellumfanges erfolgt keine Gutschrift. Keine Inhaltsänderungen. Dieser Preis ist nicht verfügbar bei Leasingkonditionen. Keine Zahlungspläne. Bei Dringlichkeit erfragen Sie bitte die Verfügbarkeit per e-Mail oder rufen Sie vor der Bestellung an. Dieser Preis gilt nur für Europa und Nordamerika (USA, Kanada). Bitte erfragen Sie die Preise für andere Gebiete.
