UIP6000hdT 産業用超音波処理装置、6000 W 超音波ホモジナイザー
UIP6000hdTは、高スループットの液体処理、連続インライン超音波処理、および過酷な重負荷用途向けに設計された、6,000ワットの産業用プローブ型超音波処理装置です。 本装置は、高い超音波エネルギー入力、24時間365日の信頼性の高い稼働、および生産環境における再現性の高いプロセス制御を必要とするプロセス向けに設計されています。
産業用超音波ホモジナイザー UIP6000hdT の主な仕様
- 6 kWの超音波出力 大量の液体、スラリー、ペースト用
- 連続インライン処理 フローセル、反応器、または再循環システムを備えた
- 産業の信頼性 過酷な環境下での24時間365日稼働に対応
- プロセス文書 振幅、電力、時間、温度、圧力の自動記録を通じて
- 簡単な統合 スキッド、生産ライン、キャビネット、および複数ユニットからなるクラスター
最適なサイズ： 2kWまたは4kWのシステムでは十分な処理能力やキャビテーション強度が得られない場合における、実用規模での均質化、乳化、分散、凝集解除、湿式粉砕、抽出、オリーブオイルのマラクサシオン、および超音波処理。
UIP6000hdTのプロセス推奨事項を取得する
ご使用の材料、目標とする処理結果、バッチ容量または処理流量、粘度、固形分、温度範囲、およびバッチ処理、循環処理、インライン処理のいずれを予定されているかをお知らせください。お客様のプロセスに最適なソノトロード、フローセル、リアクター、およびシステム構成をご提案いたします。
産業用超音波ホモジナイザー UIP6000hdT
UIP6000hdTはどのような方に適していますか？
UIP6000hdTは、2kWまたは4kWのシステムよりも高い出力と処理能力を必要とするプロセスに適しており、かつ生産ラインに組み込むことができるコンパクトなモジュール式超音波装置です。
- 生産規模での液体処理には、高スループットのインライン超音波処理が必要です。
- お客様のプロセスでは、分散、微粉砕、抽出、乳化、または超音波化学反応を行うために、強力なキャビテーションが必要です。
- 品質管理、スケールアップ、および文書化には、再現性のあるプロセスデータが必要です。
- 追加ユニットと組み合わせることで、より大きな処理能力を実現できる、モジュール式の6kWソニケーターをお探しですね。
- 過酷な環境下での連続運転には、堅牢な産業用システムが必要です。
- 産業用液体処理向け6,000 W超音波出力
- 過酷な環境下での24時間365日の連続稼働に耐えるよう設計されています
- バッチ処理、再循環処理、およびインラインフロースルー処理に適しています
- タッチスクリーン操作およびLAN経由のブラウザベースのリモートコントロール
- 再現性のある生産とスケールアップのための自動プロセスデータ記録
- 生産ライン、スキッド、および複数ユニットのクラスターへの統合を可能にするモジュール式設計
UIP6000hdT の概要
| デバイスのプロパティ | 産業用超音波処理装置 UIP6000hdT |
|---|---|
| 超音波パワー | 6,000ワット / 6 kW |
| 代表的なプロセスモード | バッチ式、再循環式、および連続インラインフロースルー超音波処理 |
| 産業用運用 | フル出力での24時間365日連続稼働 |
| 代表的なアプリケーション | 均質化、乳化、分散、解凝集、湿式粉砕、抽出、混練、溶解、および超音波化学 |
| 建設 | チタンおよびステンレス鋼製の部品；産業用グレードのトランスデューサーおよび発電機の設計 |
| インストール | 発電機と変換器が分離されたコンパクトなモジュール式システム。キャビネット、スキッド、プラントへの組み込みに適しています。 |
| コントロール | カラータッチスクリーン、LANインターフェース、およびソフトウェアのインストールが不要なブラウザベースのリモートコントロール |
| プロセス文書 | 出力、振幅、超音波処理時間、温度、圧力をSDカードまたはUSBメモリに自動的に記録 |
| センサー | 着脱可能な温度・圧力センサー |
| スケールアップ | 複数のUIP6000hdTユニットを組み合わせることで、生産能力の向上や多反応器システムの構築が可能です |
UIP6000hdTの代表的な用途
UIP6000hdTは、プロセスエンジニアが工業規模での強力な超音波キャビテーションを必要とする場合に使用されます。その高い出力により、大量処理や、スラリー、ペースト、懸濁液、高粘度液体などの処理が困難な材料に適しています。
- 均質化と混合： 液液系および固液系における均一性を向上させる。
- 乳化: エネルギー投入量を制御して、微細なエマルジョンやナノエマルジョンを生成する。
- 分散および解凝集： 凝集塊を分解し、粒子、顔料、またはナノ材料を均一に分散させる。
- 湿式粉砕および粒子径の微細化： 微粉化および微細粉砕のために、強力なせん断力を加える。
- 抽出および細胞破砕： 植物、藻類、微生物、および食品の抽出プロセスにおける物質移動を促進する。
- オリーブオイルのマラクサシオン： エキストラバージンオリーブオイルの生産における効率的な抽出を支援する。
- 超音波化学： ソノ合成、ソノ触媒反応、およびその他のキャビテーション駆動反応を推進する。
産業用処理向け6000ワットの超音波出力
UIP6000hdTは、強力なキャビテーション強度、高エネルギー入力、および継続的な処理の信頼性が求められる過酷な産業用途向けに設計されています。その堅牢な設計により、粉塵、汚れ、温度変化、湿度などの影響を受ける生産環境での使用に適しています。
本システムは、水や圧縮空気などの追加の冷却媒体を必要としません。チタンおよびステンレス鋼製の部品が信頼性の高い動作を支え、振動のないフランジにより、機械、プロセススキッド、生産ラインへの組み込みが容易になります。
UIP6000hdTは、コンパクトな設置面積とキャスター付きの可動式キャビネットを備えているため、スペースが限られた生産エリアにも設置可能です。モジュール式設計により、ジェネレーターとトランスデューサーは分離されており、ケーブルで接続されています。この一体型設計により、設置、操作、およびメンテナンスの手間が軽減されます。 複数のUIP6000hdTモジュールを組み合わせることで、より高出力の超音波クラスターを構築することが可能です。
超音波フローセルリアクターおよび防音キャビネットを備えたUIP6000hdT。

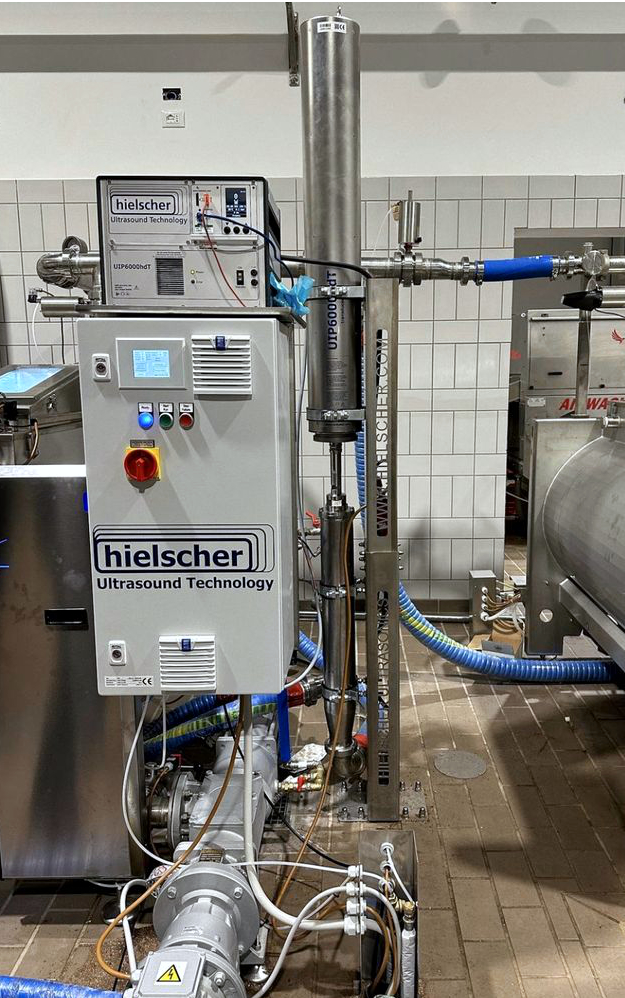

UIP6000hdT：液体およびスラリーのインライン処理用プローブ型産業用超音波処理装置。
6 kW 超音波装置 – 処理能力と処理量
処理能力は、粘度、固形分含有量、目標とする粒子または液滴のサイズ、抽出対象、温度、圧力、フローセルの形状、および必要な超音波エネルギー入力によって異なります。以下の数値は、装置の選定における目安となる初期値です。
| プロセス | UIP6000hdTの標準的な流量 |
|---|---|
| バイオディーゼルトランスエステル化 | 1.5～4 m³/h |
| 乳化例えば オイル/ウォーター | 00.5～2.5 m³/h |
| 細胞抽出例えば 藻類 | 00.15～1 m³/h |
| 分散 / デアグロメレーション | 00.025～0.5 m³/h |
| 湿式粉砕と研削 | 00.01～0.025 m³/h |
ほとんどの産業用設備では、フローセルと超音波トランスデューサーは、効果的な防音機能を備えた二重壁構造のステンレス製キャビネット内に設置されます。 必要に応じて、UIP6000hdTはカスタムリアクターやプロセス固有のフローセル形状に合わせて構成することも可能です。他のHielscher製産業用超音波システムと同様、UIP6000hdTは最大出力での連続運転を想定して設計されています。
マルチソノリアクター MSR-4 高スループットのインライン超音波処理用です。MSR-4には、UIP4000hdTを4台、またはUIP6000hdTを4台搭載可能です。
防音キャビネットに収納された超音波発生器、トランスデューサー、およびフローセル。
適切な産業用超音波処理機の選び方
お客様のプロセスに最適な工業用超音波処理装置がどれかお悩みではありませんか？以下の表は、おおよその処理能力の目安を示したものです。最終的な装置の選定は、材料の特性、目標とする結果、エネルギー投入量、およびプロセスの構成によって異なります。
| 産業用超音波処理装置モデル | パワー | 主な用途 |
|---|---|---|
| UIP500hdT | 500W | 研究室段階とパイロット段階、配合開発と小ロット生産、および連続プロセスとの橋渡しを行う |
| UIP1000hdT | 1000W | パイロット試験および小規模な連続プロセス |
| UIP2000hdT | 2000W | パイロットスケール、プロセススケールアップ、および工業生産 |
| UIP4000hdT | 4000W | 生産スループットの向上と連続インライン処理 |
| UIP6000hdT | 6000W | 大容量の工業用液体処理 |
| uip16000 | 16000W | 高スループットの工業生産および数トン規模の処理 |
どの超音波処理装置がお客様のプロセスに適しているかお悩みの場合、最も重要な選定基準は、目標とする処理結果、バッチ容量、必要な流量、粘度、固形分含有量、運転スケジュール、および必要なエネルギー入力となります。Hielscherでは、お客様のプロセスデータに基づき、最適な装置、ソノトロード、ブースター、およびフローセル構成をご提案いたします。
高性能インライン処理向けに、最大72 kWの超音波出力を実現する12台のUIP6000hdT超音波処理装置のクラスター。
UIP6000hdTの構成および価格については、お問い合わせください
産業用精密制御、データロギング、およびプロセスの信頼性
UIP6000hdTは、Hielscher社の産業用hdTシリーズの一機種であり、高い超音波出力とデジタル制御、および自動プロセス記録機能を兼ね備えています。Hielscher社の産業用ソニケーターは、非常に高い振幅を実現します。最大200 µmの振幅で、24時間365日の連続運転が可能です。 さらに高い振幅や特殊な形状を必要とするプロセスには、カスタマイズされた超音波ソノトロードをご用意しています。
フルカラータッチスクリーン
カラータッチスクリーンにより、操作やパラメータ調整が簡単に行えます。オペレーターは、直感的なメニューと、1%、5%、10%のスナップ増分機能を備えたカラータッチスライダーを使用して、振幅、出力、パルスモードを設定できます。 プロセス値は棒グラフまたは数値で表示可能です。「BIG NUMBER」表示モードでは、高コントラストと大きなフォントにより視認性が向上します。
ブラウザ・リモコン
UIP6000hdTは、LANウェブインターフェースを介して、標準的なウェブブラウザから操作できます。 ソフトウェアのインストールは不要です。この超音波装置はDHCPサーバー／クライアントとして機能し、IPアドレスを自動的に要求または割り当てます。本システムは、PCやMacから直接、ネットワークスイッチやルーターを経由して、あるいはオプションのプリセット済み無線ルーターを使用することで、スマートフォンやタブレットからも操作可能です。
ネットワークおよびデータ記録機能の標準搭載
このLANインターフェースは、柔軟な運用と生産環境への統合に対応しています。プロセスデータはSDカードまたはUSBメモリに自動的に記録されます。記録される値には、出力、振幅、超音波照射時間、温度、圧力が含まれており、プロセスの比較、記録、再現性を向上させます。着脱可能な温度センサーが付属しており、圧力監視が必要な場合は、オプションの圧力センサーを接続することができます。
自動周波数チューニング
Hielscher社のすべての超音波装置と同様に、UIP6000hdTにはインテリジェントな自動周波数調整機能が搭載されています。システムの電源を入れると、ジェネレーターが最適な動作周波数を検出し、その周波数でトランスデューサーを駆動します。これにより、エネルギー効率、安定性、信頼性が向上します。周波数の調整は、ほんの一瞬のうちに自動的に行われます。
よくある質問：UIP6000hdT 産業用超音波処理装置
UIP6000hdTはどのような用途に使用されますか？
UIP6000hdTは、工業用超音波ホモジナイゼーション、乳化、分散、解凝集、湿式粉砕、抽出、溶解、混練、および超音波化学反応に使用されます。本装置は、高い超音波エネルギー入力を必要とする液体、スラリー、ペーストに適しています。
UIP6000hdTは連続生産に適していますか？
はい。UIP6000hdTは、24時間365日の過酷な稼働環境に対応するように設計されており、バッチ方式、再循環方式、または連続インライン方式での運用が可能です。
UIP6000hdTはどの程度の流量に対応していますか？
流量は、用途、粘度、固形分含有量、目標とする粒子または液滴のサイズ、および必要な超音波エネルギー入力によって異なります。目安となる流量は、バイオディーゼルのエステル交換反応では約1.5～4 m³/h、乳化では0.5～2.5 m³/hの範囲です。 湿式粉砕などのよりエネルギー集約的なプロセスでは、通常、より低い流量が必要となります。
UIP6000hdTは産業用生産ラインに組み込むことは可能ですか？
はい。モジュール式設計、発電機とトランスデューサーの分離、LAN制御、フローセルオプション、そしてステンレス製キャビネットを備えているため、UIP6000hdTは機械、スキッド、生産ラインへの組み込みに適しています。
UIP6000hdTは、プロセス文書化をどのようにサポートしていますか？
このデジタルジェネレーターは、振幅、出力、超音波処理時間、温度、圧力などのプロセスパラメータをSDカードやUSBメモリに記録します。これにより、プロセスの比較、スケールアップ、品質管理、および再現性の高い生産が可能になります。
どのような場合に、UIP4000hdTではなくUIP6000hdTを選ぶべきですか？
4 kWシステムでは対応できない、より高い超音波出力、より高い処理能力、あるいはより高いキャビテーション強度が必要なプロセスには、UIP6000hdTをお選びください。 中規模の工業生産であれば、UIP4000hdTで十分ですが、非常に大規模な生産能力が必要な場合は、複数のUIP6000hdTユニット、あるいはより大型のシステムを構成することが可能です。
文献・参考文献
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12, 25 December 2003, pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019, 88-105.
