UIP500hdT – 小規模の産業処理

超音波プロセッサUIP500hdT(20kHzの、500W)は、パイロットテストと液体の小規模処理の工業用装置です。 UIP500hdTの最も一般的なアプリケーションの中で均質化、分散、乳化、細胞崩壊および音響化学反応です。フルカラータッチディスプレイ、ブラウザリモートコントロール、自動統合されたSD / USBのComboCardのデータprotocoling並びに温度及び圧力センサを使用すると、完全なプロセス制御と高い操作快適性を与えます。

UIP500hdTは、20kHzの超音波周波数で動作します。この周波数で超音波を作成します 液体中での激しいキャビテーション。キャビテーション効果がために使用することができます マニホールドのアプリケーション、 といった: 乳化分散均質化細胞破壊および抽出解凝集、および 脱気

UIP500hdTは、各種ソノトロード、ブースター、およびフローセルなどのアクセサリー、多くのと一緒に使用することができます。 5リットルよりも大きなバッチの処理のために、我々は一般的にお勧めします フローセル反応器を用いて超音波処理 (フローモード)は、より高い処理の一貫性を達成します。フローモードにおける液体の超音波処理のために使用される場合、UIP500hdTは、典型的には、(実際のレートは、アプリケーションに依存するであろう)、0.25および2.0L /分の間処理することができます。すべての私たちのデバイスとして、UIP500hdTは1日24時間(24時間/ 7D)を操作することができます。そのため、この設定は約処理することができます。 3メートル0.5〜3 一日あたり。より高い生産スループットのために、我々は次のデバイスのいずれかを使用してお勧めします。

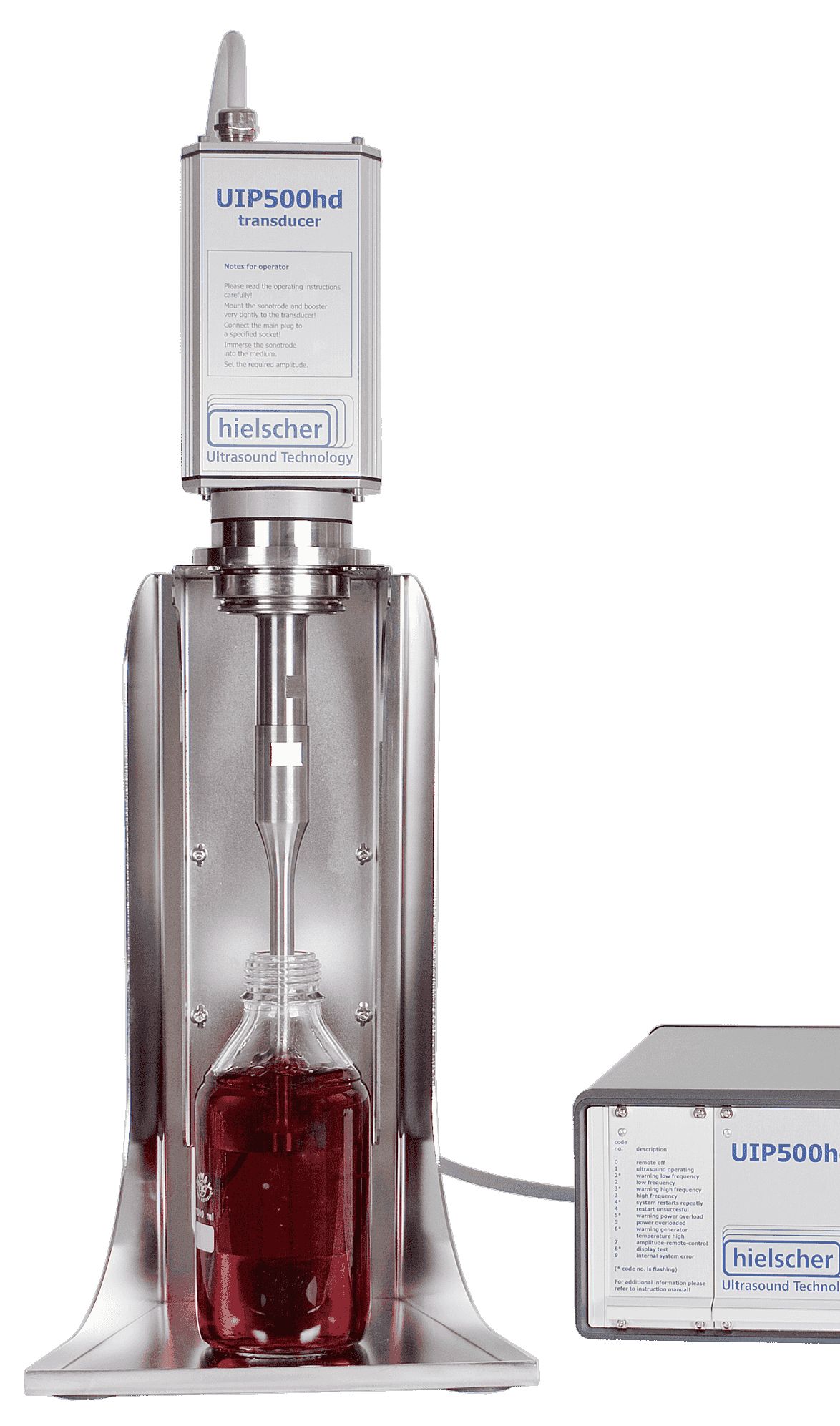

超音波装置UIP500hdTは、500 Wの強力な超音波ホモジナイザーです(クリックすると拡大します!)

フローセルとUIP500hdT

情報要求




私たちの注意してください 個人情報保護方針


フルプロセスコントロールとパワー超音波

パワー超音波のような様々な液体の用途のための処理溶液であります 乳化粒子サイズの減少研削 または 溶解。 UIP500hdTは強いキャビテーションを発生させる強烈な超音波を提供します。超音波キャビテーションと結果の剪断力が問題なく作業を要求果たします。一貫性を保証するために、 プロセス品質、配信だけでなく、実際の超音波パワーではなく、必要不可欠です すべての重要なプロセスパラメータ 制御しなければなりません。 HDT超音波プロセッサの新世代は、タッチディスプレイやブラウザ遠隔制御を介して超音波システムを操作することを可能にします。関連するすべてのプロセス・パラメータ – このような振幅、超音波処理時間、温度及び圧力のような – 自動的に記録され、統合されたSD / USBのComboCard上のCSVファイルとして保存されます。
これにより、新しいUIP500hdTは、前任者UIP500hdと同じ超音波パワーを提供していますが、超音波処理をよりユーザーフレンドリーになる追加機能の幅広いで秀でています。動作ビューから、全ての超音波処理パラメータの正確な制御がアブソルート主要な機能です。

UIP500hdTの機能:

  • 500ワットの電力、超音波
  • ヘビーデューティー操作のために構築されました
  • 24/7を実行します
  • 工業規格
  • カラータッチディスプレイ
  • ブラウザのリモートコントロール
  • データ記録
  • 内蔵SD / USB ComboCard
  • 温度センサー
  • 圧力センサ(必要に応じて入手可能)
  • LAN接続
  • イーサネット接続
  • 何のソフトウェアをインストールしません
  • 自動周波数チューニング

カラータッチスクリーン

ヒールシャーの産業ultrasonicatorsの新しいHDTシリーズのカラータッチディスプレイカラータッチスクリーンは、デバイスのユーザーフレンドリーさを大幅に向上させます。タッチスクリーンとスタイラスセンシティブスクリーンは操作が簡単で、操作パラメータの正確な設定と超音波パワー設定の表示を保証します。デジタルコントロールメニューは、直感的に使用でき、明確に構造化された設定メニューを備えています。振幅/パワー設定とパルスモードは、カラータッチスライダ(1%、5%、10%のスナップ)で調整できます。ユーザは、振幅およびパワーの表示をカラーバーグラフまたは数値表現として好むかどうかを決定する。ディスプレイは通常の表示モードから大きな数字モードに変更することができます。このモードでは、コントラストが高く、フォントサイズが大きいため読みやすくなります。

ブラウザのリモートコントロール

HDTシリーズのヒールシャーの産業プロセッサは、快適で使いやすいブラウザのリモートコントロールを介して操作することができます。 新しいLAN Webインターフェイスにより、Internet Explorer、Safari、Firefox、Mozilla、モバイルIE / Safariなどの一般的なブラウザを使用してUIP500hdTを制御できます。 LAN接続は、ソフトウェアのインストールを必要としない簡単なプラグアンドプレイ設定です。超音波装置はDHCPサーバー/クライアントとして機能し、IPを自動的に要求または割り当てる。このデバイスは、PC / MACから直接操作することも、スイッチまたはルータを使用して操作することもできます。オプションの事前設定済みワイヤレスルーターを使用すると、ほとんどのスマートフォンやタブレットコンピュータ(Apple iPadなど)からデバイスを制御できます。接続されたルータのポートフォワーディングを使用すると、世界中のどこからでもインターネット経由でUIP500hdTを制御できます – リモコンとしてお使いのスマートフォンやタブレットを使用して。

組み込みネットワーク

UIP500hdTは、操作を容易にし、高い処理の柔軟性を可能にするLAN(ローカル・エリア・ネットワーク、右のボックスを参照)を介して動作し、制御することができます。超音波処理プロセスのすべての情報は自動的に、SD / USBデータカードに記録されています。プラグ可能なセンサが永続的に温度を測定します。必要に応じて利用可能な圧力センサは、さらに、圧力を記録するためにプラグインすることができます。

自動周波数チューニング

すべてのヒールシャー超音波デバイスは、インテリジェントな自動周波数チューニングが装備されています。デバイスをオンにすると、発電機は、最適な動作周波数を検出し、デバイスがこの周波数で動作することを保証します。自動周波数チューニングは、当社の超音波デバイスの全体的なエネルギー効率と信頼性を向上させます。

工業用グレードと優れた効率性

UIP500hdTです 商業生産のために構築されました そして、産業の基準を満たしています。その堅牢、耐久性に優れたデザインは、それが生産とヘビーデューティー用途に使用され、世界中の多くの商用設備で実証されています。この超音波プロセッサは、非常に必要となります ほとんどメンテナンス、簡単にインストールすると、きれいにし、サニタイズするのは簡単です。高度なCIP(定置洗浄)やSIP(殺菌・インプレース)の要件は、あまりにも、利用可能なを遵守特別フローセルリアクター。 UIP500hdTのトランスデューサは、 IP65等級、それは内に設置することができるように 要求の厳しい環境。発電機は別の領域に遠隔配置することができながら、トランスデューサは、汚れ、ほこり、湿気、外部操作等を扱うことができます。(拡大するには、クリック!)総合エネルギー効率は、液体の超音波処理のために重要です。効率は、液体中にプラグから送信されたどのくらいのパワーの説明します。当社の超音波ホモジナイザーは、80%以上の全体的な効率を持っています。
当社の超音波デバイスは持っている非常に 高効率 ソノトロードの機械的振動を電気エネルギーの変換では、当社のベンチトップultrasonicatorsのトランスデューサが閉じられた筐体を持つように。トランスデューサの場合には換気スリットがありません。閉じたトランスデューサハウジング内の昇温を引き起こすエネルギー損失は、非常に低いので、このような圧縮空気や水などのいかなる強制冷却が必要とされません。しかし、最も重要な事実はということです より多くのエネルギー その結果、液体中で超音波に変換され より強い超音波処理。 UIP500hdTの総合エネルギー効率は約です。液体中への電源プラグ(80から90パーセントグラフを拡大するには、上記の画像でクリックしてください)。

フル振幅制御と高パフォーマンス

UIP500hdTを実行することができます 永久500Wで。ソノトロードでの機械的、超音波振動の変位が全負荷状態で一定となるように電源(例えば圧力、粘度等の変動で)、制御された振幅で送信されます。あなたは発電機で、様々なブースターホーンの1を装着することにより、20〜100%の振幅を変更することができます。任意の圧力で、任意の物質を超音波処理しながら、選択された振幅は、一定に保持されています。これにより、あなたが持っています 最も重要な超音波パラメータの完全な制御:振幅。

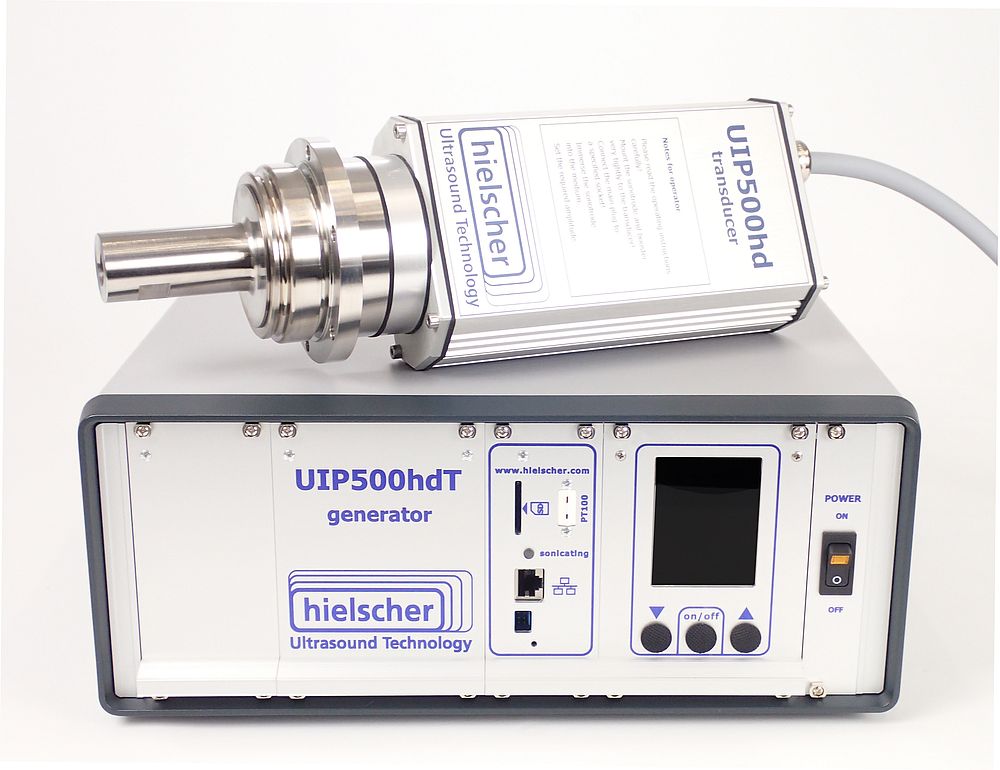

UIP500hdTトランスデューサと発電機(クリックして拡大!)

UIP500hdT

アップグレード!
あなたは、このようなUIP500hd、UIP1000hd、UIP1500hd、UIP2000hdとして前任者を持っている場合は、デジタルHDTバージョンにあなたのデバイスをアップグレードすることができます。 HDTのバージョンにHDからのアップグレードの詳細については、こちらをクリック!

この項目の提案をリクエスト!

提案書を受け取るには、下記のフォームにご連絡先を入れてください。典型的な装置構成は、予め選択されます。提案を要求するボタンをクリックする前に、選択を改正して自由に感じます。








受け取りたい情報を以下に示してください。



  • UIP500トランスデューサ

    超音波トランスデューサとジェネレータ、超音波トランスデューサとジェネレータ、超音波周波数20kHz、自動周波数チューニングシステム、振幅25ミクロン、20から100%までの振幅調整可能、ドライランニング保護、トランスデューサIP64グレード、デジタル制御、着色タッチスクリーン、統合カウントダウンタイマー(0.1秒から99日)、最終的なエネルギー入力に達したときにシャットダウン:Ws、Wh、kWh。必要に応じて自動キャリブレーション:効果的なエネルギー入力を払い隠す振幅依存アイドルパワーの決定、データ記録:振幅、電力、時間、内部SD/USBコンボカード(1GB)の温度、PC上のブラウザを介したディスプレイとリモートコントロールソフトウェアの取り付けなしのMAC、温度センサー、温度表示:°C、°F(-50°C~200°C)、温度監視:可変スイッチオフ/オンポイント(-50°C~200°C)、3mケーブルトランスデューサを発電機に、取り付けツール付きチタンホーン付きメススレッド M14x1



  • フローセルまたはバッチ操作、チタン、先端径用フランジRFLA100で使用するための 18ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:3.5



  • フローセルまたはバッチ操作、チタン、先端径用フランジRFLA100で使用するための 22ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:2.4



  • フローセルまたはバッチ操作、チタン、先端径用フランジRFLA100で使用するための 34ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:1.0



  • フローセルまたはバッチ操作、チタン、先端径用フランジRFLA100で使用するための 40ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:0.7



  • バッチ操作、チタン、先端径は 50ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:0.5



  • フローセルまたはバッチ操作、チタン、先端径用発振デカップリングステンレス鋼フランジ、を有します 50ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:0.5



  • Oリングが細胞FC100L1-1SまたはFC100L1K-1Sを流れるように取り付けるためのソノトロードBS4d18、BS4d22、BS4d34またはOリング(NBR)とBS4d40、で使用するために、ソノトロード、直径100ミリメートル、ステンレス鋼(2xNBR)シールと



  • 分解性のステンレス鋼反応器、最大。そしてソノトロードフランジと組み合わせてUIP2000hdTにUIP500hdT圧力10バールで、クリップとST2、NBR Oリング、チューブコネクタ(1/2インチ)スタンド



  • 分解性のステンレス鋼反応器 冷却ジャケット付き、最大。そしてソノトロードフランジと組み合わせてUIP2000hdTにUIP500hdT圧力10バールで、クリップと(1/4インチ冷却流体1/2インチ)ST2、NBR Oリング、チューブコネクタをスタンド



  • フローセルFC100L1-1SまたはFC100L1K-1S、ソノトロードBS4d18(F)またはBS4d22(F)で使用するための反応器容積の減少のため、NBR Oリング、ステンレス鋼



  • BS4d22(F)またはBS4d34(F)、NBR Oリング、ステンレス鋼、フローセルのFC100L1-1SまたはFC100L1K-1Sのため、反応器容積の減少のために、ソノトロードBS4d18(F)で使用するためInsert34、



  • ソノトロード、振幅の振幅の機械的増加(または減少)するため 比1:1.2 (又は1:0.83)、チタン、雌ねじM14x1、チタンねじボルトで使用(TiM14x1)用



  • ソノトロード、振幅の振幅の機械的増加(または減少)するため 比1:1.4 (又は1:0.71)、チタン、雌ねじM14x1、チタンねじボルトで使用(TiM14x1)用



  • ソノトロード、振幅の振幅の機械的増加(または減少)するため 比1:1.8 (又は1:0.56)、チタン、雌ねじM14x1、チタンねじボルトで使用(TiM14x1)用



  • ソノトロード、振幅の振幅の機械的増加(または減少)するため 比1:2.2 (又は1:0.45)、チタン、雌ねじM14x1、チタンねじボルトで使用(TiM14x1)用



  • 超音波プロセッサUIP500hdT、UIP1000hdTとUIP2000hdTのためのスタンド

    トレイを回収、590ミリメートルにフローセルFC100L1-1SまたはFC100L1K-1Sのために必要なステンレス鋼、調節可能な高さ370を電解研磨



  • ラボリフト、例えば、実験室のガラスビーカー中の液体の強い超音波処理のため。

    50 125ミリメートルの全浸漬深さを制御するために、超音波プローブ、ステンレス鋼、フットプリント100x100mm、高さ調節下のサンプルの容易な位置決めのために



  • UIP500hdT、UIP1000hdTおよびUIP2000hdT超音波装置のための音保護箱はキャビテーション処理の音の放出を減らす。

    UIP2000hdTにUIP500hdT、例えばスタンドST2およびフローセルFC100L1-1SまたはFC100L1K-1Sで使用するために
