UIP1000hdT – パワフルかつ多彩なホモジナイザー

UIP1000hdT(1000W、20kHzの)は実験室試験および液体の工業的処理のための強力かつ適応超音波装置です。これは、次のような用途に使用されます 乳化分散 & 粒子の微粉砕溶解 & 抽出溶解 または ソノケミカル反応。カラータッチディスプレイ、ブラウザ遠隔制御、自動データ記録、統合されたSDカードとプラグ可能温度及び圧力センサは、正確なプロセス制御および操作の快適さを可能にします。

UIP1000hdTは、臨床検査や液体の産業処理の間の強力なリンクです。これは、高い動作負荷で優れた性能を持つ研究開発に必要な柔軟性と容易な取り扱いを兼ね備えています。この理由のため、この単一の装置は、超音波液体処理用の実験室規模の実現可能性試験、プロセスの最適化、およびプロセスの実証のために使用されます。

Rを満たすために適応システム&Dニーズ

UIP1000hdTは非常に柔軟で適応可能であるので、多くのRで使用されています&D施設と大学、今日。 UIP1000hdTの柔軟性は、ソノトロード、ブースタ、およびフローセルなどの多岐にわたるマニホールドアクセサリのリストからもたらされます。ソノトロードとスタンドとの組み合わせで、サンプルビーカーを超音波処理して(クリックして拡大写真)、超音波処理に対する様々な液体製剤を試験することができます。 5リットルを超えるバッチの処理では、より良い処理品質を得るためにフローセルリアクター(フローモード)を使用して超音波処理することが一般的に推奨されます。フローセル(右図)と一緒に使用すると、再循環でより大きなサンプルを実行して、振幅、圧力、液体組成などのパラメータとプロセス結果と効率の間の相関関係を確立することができます。フローモードでの液体の超音波処理に使用する場合、UIP1000hdTは通常0.5〜4.0L /分で処理できます(実際の速度はプロセスによって異なります)。 UIP1000hdTは 完全な工業用グレード、それを動作させることができます 1日24時間 (24時間/ 7D)。 UIP1000hdTは通常約処理することができます。 5メートルまで13 一日あたり。より高い生産スループットのために、我々は複数のユニット以上の超音波機器のいずれかを使用することをお勧めします:

ハイパワーフルプロセス制御

強力な超音波処理のようなマニホールド液体処理アプリケーションのための処理溶液であります 乳化分散製粉 または 溶解。 UIP1000hdTは問題なく要求の厳しいタスクを満たすために強力な超音波を提供します。一貫性を確保するため、 プロセス品質だけでなく、供給される電力は、必要不可欠です すべての重要なプロセスパラメータの制御と監視 キーです。 HDTのultrasonicatorsの新世代は、タッチディスプレイやブラウザ遠隔制御を介して超音波装置を操縦するためにオペレータを可能にします。関連するすべてのプロセス・パラメータ – このような振幅、超音波処理時間、温度及び圧力のような – 自動的に記録され、統合されたSDカード上のCSVファイルとして保存されます。

これにより、新しいUIP1000hdTは先行UIP1000hdと同じ超音波パワーを提供するが、超音波処理、はるかにユーザーフレンドリーになる追加機能の広い範囲で優れています。動作ビューから、全ての超音波処理パラメータの正確な制御がアブソルート主要な機能です。

一目でUIP1000hdT

  • 千ワットの強力な超音波装置
  • ヘビーデューティー超音波処理プロセスのための信頼性の高いです
  • 24/7操作
  • 工業用グレード
  • フルカラーのタッチディスプレイ
  • ブラウザのリモートコントロール
  • プロセスパラメータのデータ記録
  • 統合されたSDカード
  • 温度センサー
  • 圧力センサ(必要に応じて入手可能)
  • LAN接続
  • イーサネット接続
  • 何のソフトウェアをインストールしません
  • 自動周波数チューニング

フルカラータッチスクリーン

ヒールシャーの産業ultrasonicatorsの新しいHDTシリーズのカラータッチディスプレイカラータッチスクリーンは、デバイスのユーザーフレンドリーさを大幅に向上させます。タッチスクリーンとスタイラスセンシティブスクリーンにより、操作が容易になり、操作パラメータの正確な設定と超音波パワー設定の表示が保証されます。デジタルコントロールメニューは、直感的に使用でき、明確に構造化された設定メニューを備えています。振幅/パワー設定とパルスモードは、カラータッチスライダ(1%、5%、10%のスナップ)で調整できます。ユーザは、振幅およびパワーの表示をカラーバーグラフまたは数値表現として好むかどうかを決定する。ディスプレイは通常の表示モードから大きな数字モードに変更することができます。このモードでは、コントラストが高く、フォントサイズが大きいため読みやすくなります。

ブラウザのリモートコントロール

HDTシリーズのヒールシャーの産業プロセッサは、快適で使いやすいブラウザのリモートコントロールを介して操作することができます。 そのため、新たなLANのWebインターフェイスに、UIP1000hdTは、Internet ExplorerやSafariのは、Firefox、MozillaのモバイルIE / Safariなどの任意の一般的なブラウザを使用して制御することができます。 LAN接続には、ソフトウェアのインストールを必要としないシンプルなプラグアンドプレイのセットアップです。超音波装置は、DHCPサーバ/クライアントとの要求として機能したり、自動的にIPを割り当てます。デバイスは、PC / MACまたはスイッチやルータを使用して直接操作することができます。オプションの事前構成された無線ルータを使用して、デバイスは、例えば、ほとんどのスマートフォンまたはタブレットコンピュータから制御することができますアップルのiPad。接続されているルータのポートフォワーディングを使用して、世界中のどこからでもインターネットを介して、あなたのUIP1000hdTを制御することができ – リモコンとしてお使いのスマートフォンやタブレットを使用して。

組み込みネットワーク

UIP1000hdTは、操作を容易にし、高い処理の柔軟性を可能にするLAN(ローカル・エリア・ネットワーク、右のボックスを参照)を介して動作し、制御することができます。超音波処理プロセスのすべての情報が自動的に、SDデータカードに記録されています。プラグ可能なセンサが永続的に温度を測定します。必要に応じて利用可能な圧力センサは、さらに、圧力を記録するためにプラグインすることができます。

自動周波数チューニング

すべてのヒールシャー超音波デバイスは、インテリジェントな自動周波数チューニングが装備されています。デバイスをオンにすると、発電機は、最適な動作周波数を検出し、デバイスがこの周波数で動作することを保証します。自動周波数チューニングは、当社の超音波デバイスの全体的なエネルギー効率と信頼性を向上させます。

工業用グレードと優れた効率性

UIP1000hdが設計されており、 商業生産のために構築されました。それは日常の生産に使用されている全世界で数千台の商用設備でその固体、耐久性に優れたデザインを証明しています。この超音波プロセッサが必要です ほとんどメンテナンス、きれいにして消毒するためにセットアップが簡単でシンプルです。高度なCIP(定置洗浄)やSIPを(殺菌・インプレース)の要件満たす特別フローセルリアクターは、あまりにも、ご利用いただけます。 UIP1000hdTのトランスデューサは、 IP65等級、それがインストールできるようにするために、 厳しい環境での (汚れ、ほこり、湿気、外部操作等)、発電機が他の領域に遠隔配置することができました。(拡大するには、クリック!)総合エネルギー効率は、液体の超音波のために重要です。効率は、液体中にプラグから送信されたどのくらいのパワーの説明します。当社の超音波処理デバイスは、80%以上の全体的な効率を持っています。
ヒールシャーの超音波デバイスは持っているので、非常に 高効率 ソノトロードの機械的振動を電気エネルギーに変換して、私たちのトランスデューサは、閉じたハウジングに内蔵することができます。トランスデューサの場合にはルーバーはありません。閉じた変換器ハウジングにヒートアップの原因となるエネルギー損失は、非常に低くなるように、このような圧縮空気や水などのいかなる強制冷却が必要とされません。もっと重要これは、意味します より多くのエネルギー その結果、液体に伝達されます。 より良い超音波処理。 UIP1000hdTの総合エネルギー効率は約です。液体中への電源プラグ(80から90パーセントグラフを拡大するには、上記の画像でクリックしてください)。

フル振幅制御と高パフォーマンス

UIP1000hdTが可能 連続1000Wで実行します.パワーは制御された振幅で伝達され、ソトローデでの機械的超音波振動の大きさは、すべての負荷条件下で一定です。発電機で、様々なブースターホーンを使用して振幅を20から100%に変更できます。選択された振幅は、任意の圧力で任意の材料を超音波しながら、一定に保持されています。この機能は、 最も重要な超音波処理パラメータの完全な制御:振幅。

この項目の提案をリクエスト!

提案書を受け取るには、下記のフォームにご連絡先を入れてください。典型的な装置構成は、予め選択されます。提案を要求するボタンをクリックする前に、選択を改正して自由に感じます。








受け取りたい情報を以下に示してください。




  • 千ワット 超音波周波数20kHz、自動周波数同調システム、振幅25ミクロン、20〜100%の振幅調整、乾式保護、トランスデューサIP64グレード、デジタルコントロール、カラータッチスクリーン内蔵、カウントダウンタイマー内蔵(0.1秒〜99日)、最終エネルギー入力に達したときにシャットダウン:Ws、Wh、kWh;自動校正:必要な場合は、振幅依存のアイドルパワーを決定して、有効なエネルギー入力、データ記録:振幅、パワー、時間、内部SDカード(1GB)の温度、 (-50°C〜200°C)、温度モニタリング:可変スイッチオフ/オンポイント(-50°C〜200°C)、3mケーブルトランスデューサから発電機、取付具付き、チタンホーン、メネジ付M14x1



  • フローセルまたはバッチ操作、チタン、先端径用フランジRFLA100で使用するための 18ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:3.5



  • フローセルまたはバッチ操作、チタン、先端径用フランジRFLA100で使用するための 22ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:2.4



  • フローセルまたはバッチ操作、チタン、先端径用フランジRFLA100で使用するための 34ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:1.0



  • フローセルまたはバッチ操作、チタン、先端径用フランジRFLA100で使用するための 40ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:0.7



  • バッチ操作、チタン、先端径は 50ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:0.5



  • フローセルまたはバッチ操作、チタン、先端径用発振デカップリングステンレス鋼フランジ、を有します 50ミリメートル雄ねじM14x1、約長さ125ミリメートル(W / Oスレッド)、振幅比約。 1:0.5



  • Oリングが細胞FC100L1-1SまたはFC100L1K-1Sを流れるように取り付けるためのソノトロードBS4d18、BS4d22、BS4d34またはOリング(NBR)とBS4d40、で使用するために、ソノトロード、直径100ミリメートル、ステンレス鋼(2xNBR)シールと



  • 分解性のステンレス鋼反応器、最大。圧力ソノトロードフランジと組み合わせてUIP2000hdTにUIP500hdT 10バール、およびクリップでST2、NBR Oリング、チューブコネクタ(1/2インチ)スタンド



  • 分解性のステンレス鋼反応器 冷却ジャケット付き、最大。圧力10ソノトロードフランジと組み合わせてUIP2000hdTにUIP500hdTためのバー、及びスタンドST2、クリップ付き(1/4インチ冷却流体1/2インチ)NBR Oリング、チューブコネクタ



  • フローセルFC100L1-1SまたはFC100L1K-1S、ソノトロードBS4d18(F)またはBS4d22(F)で使用するための反応器容積の減少のため、NBR Oリング、ステンレス鋼



  • BS4d22(F)またはBS4d34(F)、NBR Oリング、ステンレス鋼、フローセルのFC100L1-1SまたはFC100L1K-1Sのため、反応器容積の減少のために、ソノトロードBS4d18(F)で使用するためInsert34、



  • ソノトロード、振幅の振幅の機械的増加(または減少)するため 比1:1.2 (又は1:0.83)、チタン、雌ねじM14x1、チタンねじボルトで使用(TiM14x1)用



  • ソノトロード、振幅の振幅の機械的増加(または減少)するため 比1:1.4 (又は1:0.71)、チタン、雌ねじM14x1、チタンねじボルトで使用(TiM14x1)用



  • ソノトロード、振幅の振幅の機械的増加(または減少)するため 比1:1.8 (又は1:0.56)、チタン、雌ねじM14x1、チタンねじボルトで使用(TiM14x1)用



  • ソノトロード、振幅の振幅の機械的増加(または減少)するため 比1:2.2 (又は1:0.45)、チタン、雌ねじM14x1、チタンねじボルトで使用(TiM14x1)用



  • 超音波プロセッサUIP500hdT、UIP1000hdT、UIP1500hdTとUIP2000hdTのためのスタンド

    トレイを回収、590ミリメートルにフローセルFC100L1-1SまたはFC100L1K-1Sのために必要なステンレス鋼、調節可能な高さ370を電解研磨



  • ラボリフト、例えば、実験室のガラスビーカー中の液体の強い超音波処理のため。

    50 125ミリメートルの全浸漬深さを制御するために、超音波プローブ、ステンレス鋼、フットプリント100x100mm、高さ調節下のサンプルの容易な位置決めのために



  • UIP500hdT、UIP1000hdTおよびUIP2000hdT超音波装置のための音保護箱はキャビテーション処理の音の放出を減らす。

    UIP2000hdTにUIP500hdT、例えばスタンドST2およびフローセルFC100L1-1SまたはFC100L1K-1Sで使用するために


予めご了承ください。 個人情報保護方針

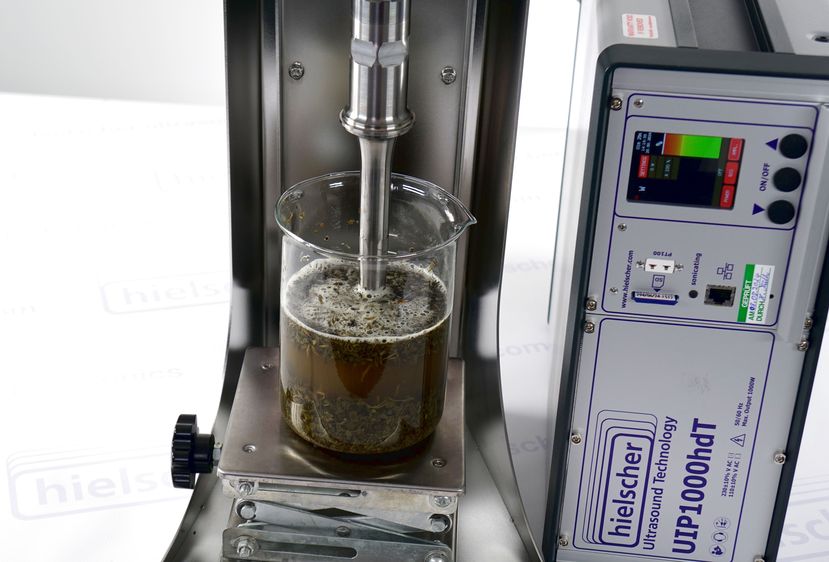

UIP1000hdTをビーカーの超音波処理のためだけでなく、フローセルリアクターで使用することができます(クリックすると拡大します!)

UIP1000hdT

情報要求




私たちの注意してください 個人情報保護方針

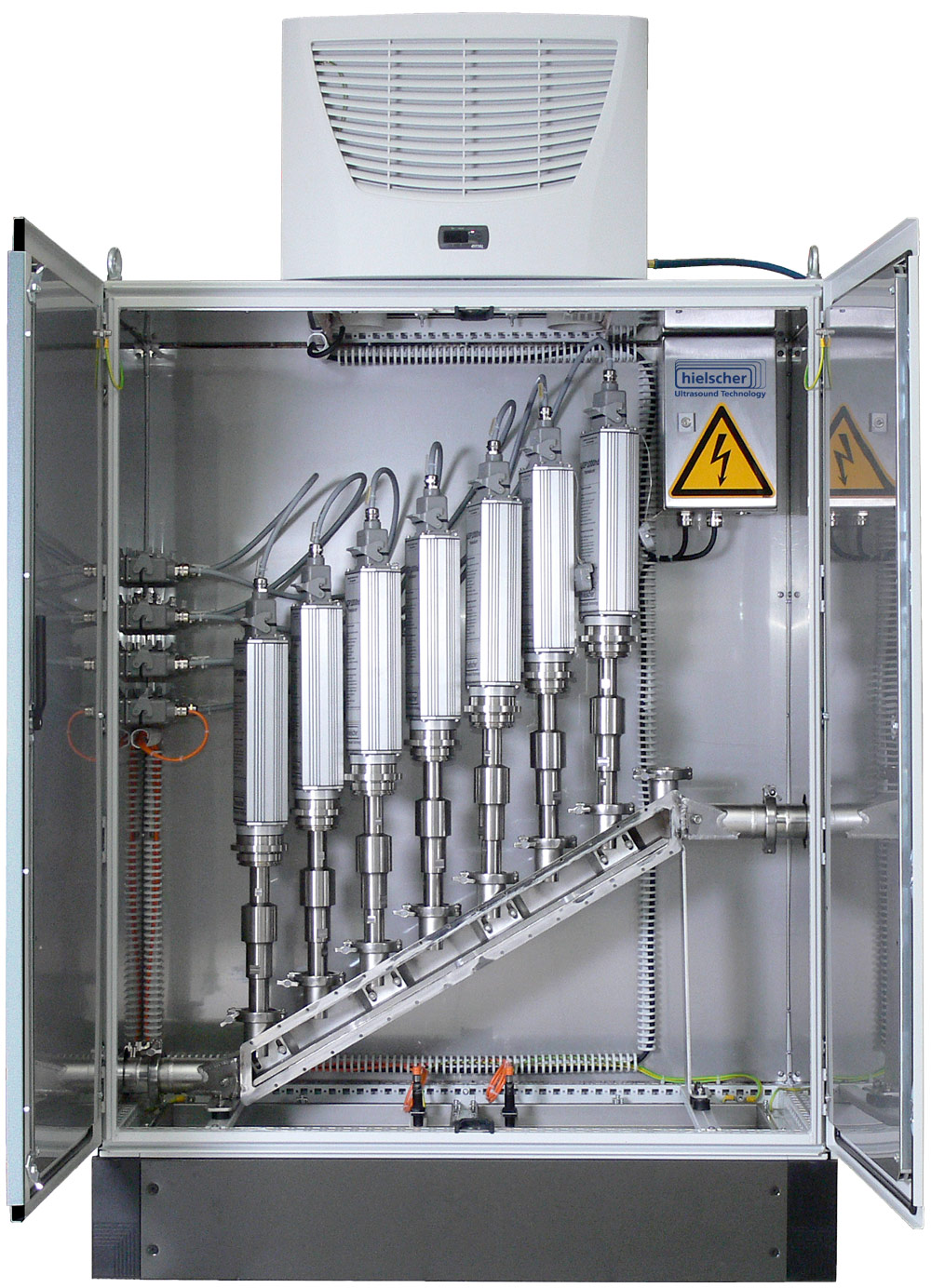

7×1kWの超音波ホモジナイザーのクラスター(クリックすると拡大します!)

7×UIP1000hdTの超音波処理システム

アップグレード!
あなたは、このようなUIP500hd、UIP1000hd、UIP1500hd、UIP2000hdとして前任者を持っている場合は、デジタルHDTバージョンにあなたのデバイスをアップグレードすることができます。 HDTのバージョンにHDからのアップグレードの詳細については、こちらをクリック!

さまざまなシステムセットアップ
大ボリュームのストリームの超音波処理プロセスが効率的に連続フロースルーセットアップによって実現することができます(クリックすると拡大します!)
個別の再循環のための超音波のセットアップ(クリックすると拡大します!)
このチャートは、(クリックすると拡大します!)連続超音波処理のための典型的なセットアップを示し、

超音波循環セット:フローセル、タンクとポンプとのUIP1000hdT(クリックすると拡大します!)

フローセルとポンプでUIP1000hdT

UIP1000hdTセット – 良い価格で良い値

超音波発生器、変換器、ブースターホーン、ソノトロードを備えた強力な超音波デバイスUIP1000を(!拡大するクリック)および容器を通って流れます。UIP1000hdTセットは、典型的には、超音波液体プロセスの研究および試験のために必要なすべての項目を含みます。あなたは、超音波液体プロセスに重要なすべてのパラメータを変更できるように、堅牢なステンレス製のフローセル、2つのソノトロード、ブースターと温度センサーと強力な、千ワットのデジタル超音波プロセッサUIP1000hdTを兼ね備えています。
このセットは Rに適した設定&D、パイロット規模及び小規模生産 超音波液体処理の任意の種類のレベル。

UIP1000hdTは非常にあります 操作が簡単 あなたは、あなたのユニットを持っていると数分以内に実行されていることができるように。その振幅制御機能は、すべての負荷条件の下で一定の振幅を維持します。これはあなたを与えます 再現可能な動作条件。あなたは、様々な振幅で、あなたの液体を処理できるようにするには、電子的および機械的に振幅を変えることができます。必要であれば、それは24/7に基づいて動作することができます。
それに加えて、あなたは加圧することができます ステンレス鋼の原子炉容器 10ATMまでの圧力に。
このユニットは、簡単に既存の液体循環に統合することができます。あなたの製品とプロセスのための超音波キャビテーションの可能性を探求するほど簡単な方法はありません。本機で得られた全ての結果は、容易にスケールアップすることができます。これは、あなたは、低投資やメンテナンスのコストで生産レベルにあなたの結果を実装することができます。

あなたは、プロセスのアップを取得し、実行中に支援が必要な場合は、私たちはあなたをサポートするために存在します。我々は、超音波、キャビテーションと液体処理における豊富な知識を持っています。これに基づき、我々は、最も適したパラメータの選択にとプロセスの最適化をアドバイスすることができます。我々はスケールアッププロセスの私達の長い記録は、好きなサイズにあなたの結果を転送するために必要な知識と技術を提供することを可能にします。

研究とスケールアップの最初のステップを容易にするために、我々はあなたにAでのこの完全パックを提供します 特別価格

この項目の提案をリクエスト!

提案書を受け取るには、下記のフォームにご連絡先を入れてください。典型的な装置構成は、予め選択されます。提案を要求するボタンをクリックする前に、選択を改正して自由に感じます。








受け取りたい情報を以下に示してください。



  • で構成されています。

    • 1×UIP1000hdT (デジタル超音波プロセッサ)
    • 1×FC100L1-1S (フローセル)
    • 1×BS4d22 (ソノトロード)
    • 1×BS4d40 (ソノトロード)
    • 1×RFLA100 (O-リングフランジ)
    • 1×B4-1.8 (ブースターホーン)
    • 1×ST2 (スタンド)

予めご了承ください。 個人情報保護方針


規約と条件

価格および外観は予告なく変更することがあります。項目を残すためのクレジットカードなしません。いいえ、コンテンツの変更はありません。この価格はレンタルの条件では使用できません。いいえ支払い予定はありません。アイテムの可用性を確認する必要がある場合は、電子メールやご注文前にご連絡ください。この価格は、ヨーロッパと北アメリカ(米国、カナダ)で利用可能です。他の地域の価格はお問い合わせください。
