UIP4000hdTの – 4kW高性能超音波
UIP4000hdTは、最大4kWの超音波電力を供給し、厳しい条件下でも信頼性の高い生産機です。これは、より高いエネルギー需要と大量の産業プロセス向けに設計されています。UIP4000hdTは、堅牢で強力な超音波プロセッサです。
UIP4000hdTの代表的なアプリケーションには、次のものがあります
- 均一化,
- 乳化,
- 分散 &
- 粒子ファインミリング,
- 抽出,
- オリーブオイルのマラクセーション,
- 溶解 又は
- 音響化学反応 とか
- ソノシンセシス そして
- ソノ触媒.
この高出力システムは、水や圧縮空気などの追加の冷却媒体が不要なため、特に有利です。このシステムの特別な設計により、ほこり、汚れ、温度、湿度などの極端な操作条件下での使用が可能になります。超音波プロセッサはチタンとステンレス鋼で構成されています。振動のないフランジは、機械やプラントへの統合に非常に役立つことが証明されています。これは、正しい振動挙動の点で新しい技術的条件に適応しています。
UIP4000hdTのモジュラーコンセプトは、強力でありながら非常に省スペースなシステムを提供します。トランスデューサと発電機は互いに別々に収納され、ケーブルで接続されています。自己完結型設計により、設置、運用、保守に必要な作業が最小限に抑えられます。複数のUIP4000hdTモジュールを簡単に組み合わせて、より高いプロセス容量のクラスターを形成できます。
4kWの処理能力 | ||
---|---|---|
過程 |
流量
|
|
バイオディーゼルエステル交換 |
1 宛先 3m³/時
|
|
乳化例えば。 油/水 |
0.4 宛先 2m³/時
|
|
細胞抽出例えば。 藻 |
0.1 宛先 0.8m³/時
|
|
分散 / 解凝集 |
0.02 宛先 0.4m³/時
|
|
湿式フライス加工と研削 |
0.01 宛先 0.02m³/時
|

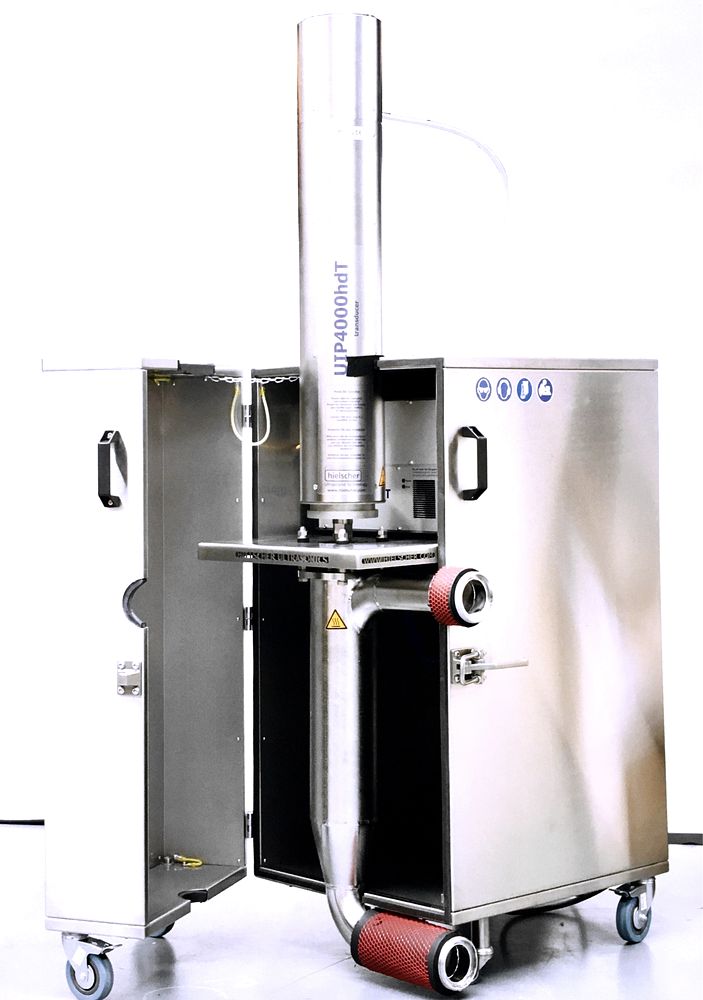

一般に、フローセルと超音波トランスデューサは、非常に効果的な遮音性を備えた二重壁のステンレス鋼キャビネットに配置されています。必要に応じて、UIP4000hdTは、カスタム固有の反応器での液体の超音波処理に使用できます。もちろん、UIP4000hdTは、ヒールシャー超音波からのすべての超音波システムのように、フルパワー出力(24時間/ 7日)で連続して実行することができます。

ヒールシャーUIP4000hdT – フロースルーモードのプロセス用の4kW高性能超音波
UIP4000hdTの概要
- 4000ワットの強力な超音波装置
- ヘビーデューティーな超音波処理プロセスに対する信頼性
- 24/7オペレーション
- 工業用グレード
- カラータッチディスプレイ
- リモコンの閲覧
- 電力、振幅、超音波処理時間、温度、圧力の自動データ記録
- 統合SD / USBコンボカード
- プラガブル温度センサー
- プラガブル圧力センサー(オプションあり)
- LAN接続
- イーサネット接続
- ソフトウェアのインストール不要
- 自動周波数チューニング
フルカラータッチスクリーン

ブラウザリモコン
UIP4000hdTは、新しいLAN Webインターフェースを使用して、Internet Explorer、Safari、Firefox、Mozilla、モバイルIE / Safariなどの一般的なブラウザを使用して制御できます。LAN接続は非常にシンプルなプラグアンドプレイセットアップで、ソフトウェアのインストールは必要ありません。超音波デバイスはDHCPサーバー/クライアントとして機能し、IPを自動的に要求または割り当てます。このデバイスは、PC / MACから直接操作することも、スイッチやルーターを使用して操作することもできます。オプションの事前設定済みワイヤレスルーターを使用すると、ほとんどのスマートフォンやタブレットコンピューター(Apple iPadなど)からデバイスを制御できます。接続されたルーターのポートフォワーディングを使用して、世界中のどこからでもインターネット経由でUIP4000hdTを制御できます – スマートフォンやタブレットがリモコンです。
ビルトインネットワーク
UIP4000hdTのもう一つのスマートな機能は、LAN(ローカルエリアネットワーク)を介した操作と制御であり、これにより操作が容易になり、高い処理柔軟性が可能になります。超音波処理プロセスのすべての情報は、自動的にSD / USBデータカードに記録されます。プラグ可能なセンサーは温度を恒久的に測定しますが、オプションの圧力センサーを追加で差し込むことができます。
自動周波数チューニング
すべてのヒールシャー超音波デバイスと同様に、UIP4000hdTはインテリジェントな自動周波数チューニングが付属しています。デバイスの電源がオンになると、発電機は最適な動作周波数を感知します。その後、この周波数でデバイスを駆動します。これにより、当社の超音波装置の全体的なエネルギー効率と信頼性が向上します。あなたがする必要があるのは、システムの電源を入れることだけです。発電機は、ほんの一瞬で周波数調整を自動的に実行します。
高性能4000ワットソニケーター
ヒールシャー超音波工業用超音波処理器は、非常に高い振幅を提供することができます。最大200μmの振幅は、24/7操作で簡単に連続運転できます。さらに高い振幅のために、カスタマイズされた超音波ソノトロードが利用可能です。ヒールシャーの超音波装置の堅牢性は、ヘビーデューティと要求の厳しい環境での24 / 7操作を可能にします。
以下の表は、当社の超音波装置のおおよその処理能力を示しています。
バッチボリューム | 流量 | 推奨デバイス |
---|---|---|
0.5〜1.5mL | N.A. | バイアルツイーター |
1〜500mL | 10〜200mL/分 | UP100Hの |
10〜2000mL | 20〜400mL/分 | UP200HTの, UP400セント |
0.1〜20L | 0.2 から 4L/min | UIP2000hdT |
10〜100L | 2〜10L/分 | UIP4000hdTの |
N.A. | 10〜100L/min | UIP16000 |
N.A. | 大きい | クラスタ UIP16000 |
研究と科学におけるソニケーターUIP4000hdT
UIP4000hdT は、人気のある 4000 ワットの強力な超音波ラボ用ホモジナイザーで、研究室や R で頻繁に使用されています&D施設。以下に、UIP4000hdTのファクトシートと、プローブ型超音波処理器UIP4000hdTを特集した科学論文のセレクションをご覧いただけます。記事は、細胞の破壊と生理活性化合物とエクストラバージンオリーブオイルの抽出、バイオディーゼルエステル交換、および材料科学に及びます。特定のアプリケーションおよび関連する科学的参考文献をお探しの場合は、お問い合わせください。
- ファクトシート UIP4000hdT – 4000ワットの強力な産業用ソニケーター – Hielscher Ultrasonics
- アントニア・タンボリーノ、アニェーゼ・タティッキ、ロベルト・ロマニエッロ、クラウディオ・ペローネ、ソニア・エスポスト、アレッサンドロ・レオーネ、マウリツィオ・セルヴィリ(2021): 高出力超音波装置を実装したオリーブオイル抽出プラントのレイアウトの評価。 超音波ソノケミストリー、第73巻、2021年。
- アントニア・タンボリーノ、アニェーゼ・タティッキ、ロベルト・ロマニエッロ、クラウディオ・ペローネ、ソニア・エスポスト、アレッサンドロ・レオーネ、マウリツィオ・セルヴィリ(2021): 高出力超音波装置を実装したオリーブオイル抽出プラントレイアウトの評価.超音波ソノケミストリー、第73巻、2021年。
- マンガニエッロR.、パガーノM.、ヌッチャレッリD.、チッコリッティR.、トマソーネR.、ディセリオMG、ジャンサンテL.、デルレP.、セルヴィリM.、ベネチアーニG.(2021): イタリアのエクストラバージンオリーブオイルの質的特性に対する超音波技術の影響。 食品。2021年11月22日;10(11):2884.
- ペステロー、アナマリア;シルブ、ロディカ;キャダー、エミン(2023): 黒海から抽出されたクラゲRhizostoma pulmoから得られる海洋性コラーゲンに基づく生物医学的応用.自然科学と医学のヨーロッパジャーナル6、2023年。89-99.
- アリ・ゴラミ、ファトラー・プールファヤズ、アクバル・マレキ(2021): 超音波キャビテーションによるキャノーラ油からのバイオディーゼル生産の技術経済的評価。 エネルギーレポート、第7巻、2021年。266-277.
- ルハン・ファクンド、マリア・ホセ;メンドーサ・ロカ、ホセ・アントニオ;クアルタス-ウリベ、B。;アルバレス・ブランコ、シルビア(2016): ホエー加工における膜の汚れと、その後の超音波による洗浄により、より持続可能なプロセスを実現します。 クリーナープロダクションジャーナル143、2016年。
知っておく価値のある事実
超音波均質化の基礎
超音波ホモジナイザーは、分散、乳化、湿式粉砕、ナノに使用されます。 & 微粉化、抽出(植物および細胞組織から)、化学品の合成および触媒作用(いわゆるソノケミストリー)、および脱気。超音波均質化は、これらすべての前述のアプリケーションを含む包括的な用語としてよく使用されます。超音波支援均質化は、強い超音波が液体媒体に結合するときに発生する音響キャビエーションの動作原理に基づいています。強い超音波の下では、媒体中に微細な真空気泡が生成され、超音波の高圧/低圧サイクルで成長します。ある時点で、マイクロバブルがエネルギー状態に達し、それ以上のエネルギーを吸収できなくなったとき、マイクロバブルは激しく崩壊します。この真空気泡の爆縮現象はキャビテーションと呼ばれます。真空気泡の爆縮は、衝撃波、流れ/液体ジェット、高せん断、高温および圧力差を生成し、共有結合を切断し、分子を曲げ、化学反応を誘発するのに十分なエネルギーを備えています。
均質化プロセスで最良の結果を得るために、超音波プロセッサとそのセットアップは、次の変数を変更することによって最適化できます。
- 振幅(ソノトロードの変位)と強度
- 圧力
- 温度
- 超音波処理容器(バッチまたはフローセル:サイズ、形状、流量)
ヒールシャー高性能超音波プロセッサは、チタン酸ジルコン酸鉛結晶で作られた圧電発電機を使用しています。振動は、19〜26kHzで共振するように調整されたチタンホーンに伝わります。ホーンから超音波振動は、超音波ソノトロード(先端、プローブ)を介して流体媒体に結合されます。ヒールシャーは、超音波ユニットあたり50〜16,000ワットの電力定格を持つ超音波プロセッサを提供し、それにより、小型の実験室の超音波発生器やベンチトップデバイスからパイロットプラントや大量のスループットのための完全に商用の超音波ユニットまでの要件をカバーしています。
最適な超音波処理結果のための洗練されたプロセス制御
超音波処理条件は、超音波プロセスの出力、プロセス結果および再現性にとって重要です。超音波出力の正確な制御に加えて、振幅と強度、温度、圧力、超音波処理時間によって調整されることが重要な要素です。ヒールシャーのデジタル超音波プロセッサは、プラグ可能な熱電対が付属しています。オプションでプラグ可能な圧力センサーもご用意しています。両方のセンサーは、内部SDカードが装備されている超音波発生器に接続されています。超音波装置のソフトウェアは、すべてのプロセスデータ(日付、時刻、振幅、超音波エネルギー、正味エネルギー、温度、圧力)をSDカード上のCSVファイルに書き込みます。これにより、超音波処理の実行が比較可能で再現性が高くなります。
高振幅の場合、より高い出力電力が必要です。中圧の高粘度や高圧などの負荷が増加すると、ソノトロードを所望の振幅で駆動するために超音波出力の増加が必要になります。ソノトロード(先端)の前面が大きければ大きいほど、共振させるためにはより多くの力が必要になります。ソノトロードが大きいほど、より多くの量を処理できます。ヒールシャーの工業用ソノトロードと カスカトロード 非常に高い振幅を提供できます。最大200μmの振幅は、24/7操作で簡単に連続運転できます。さらに高い振幅のために、カスタマイズされた超音波ソノトロードが利用可能です。ヒールシャーの超音波装置の頑丈さは、高負荷の下で、そして厳しい条件下での24/7操作を可能にします。
ほとんどの超音波プロセスでは、低温が強いキャビテーションの発生を促進するため、超音波処理された媒体の温度はできるだけ低くする必要があります。ヒールシャーは、最適なプロセス温度の維持をサポートする冷却ジャケット付きの超音波フローセルと反応器を提供しています。フローセルとリアクターも加圧可能です。高圧下では、より激しいキャビテーションが発生します。したがって、ヒールシャーは、容易に300atmまで加圧することができる原子炉を提供しています。
ヒールシャー超音波は、さまざまなサイズと形状の超音波プローブを製造しています(例: カスカトロード)、これにより、すべての超音波プロセス結果を完全に線形にスケールアップできます。16kWの超音波ホモジナイザーとソノトロードとフローセルリアクターのマニホールドタイプを使用して、ヒールシャーは工業規模での超音波プロセスのためのあなたの長期的な経験豊富なパートナーです。標準的な超音波装置の多様性のほかに、ヒールシャーはカスタマイズされたシステムも設計し、製造しています。
