ヒールシャー・カスカトローデ – 高表面超音波プローブ

Hielscher Cascatrodes™は、低または中程度の超音波強度で、高い超音波出力レベルで効果的な超音波処理を行うための特別設計のソノトロード（超音波プローブ）です。 – 通常60W/cm²以下、振幅60ミクロン以下。

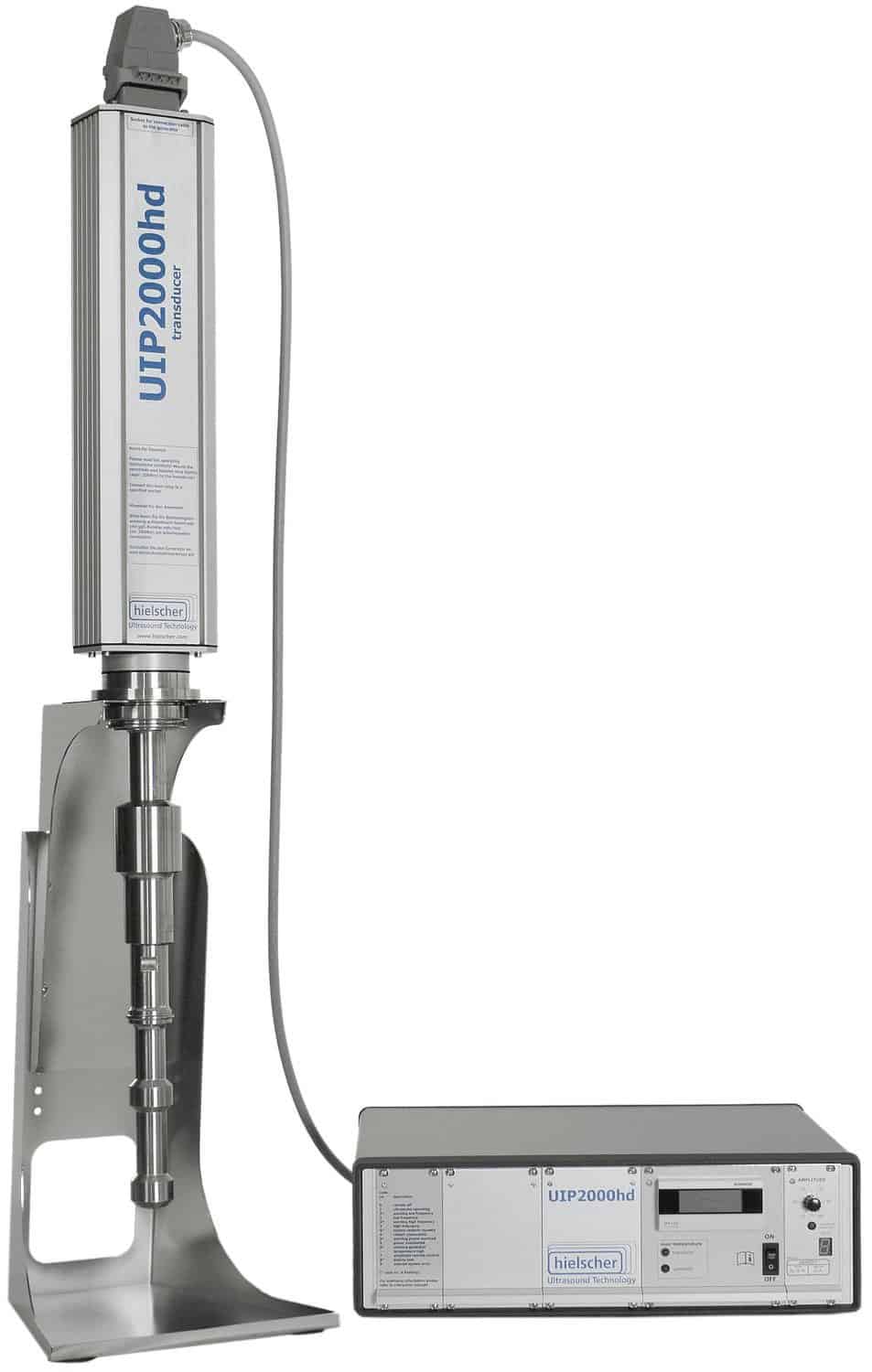

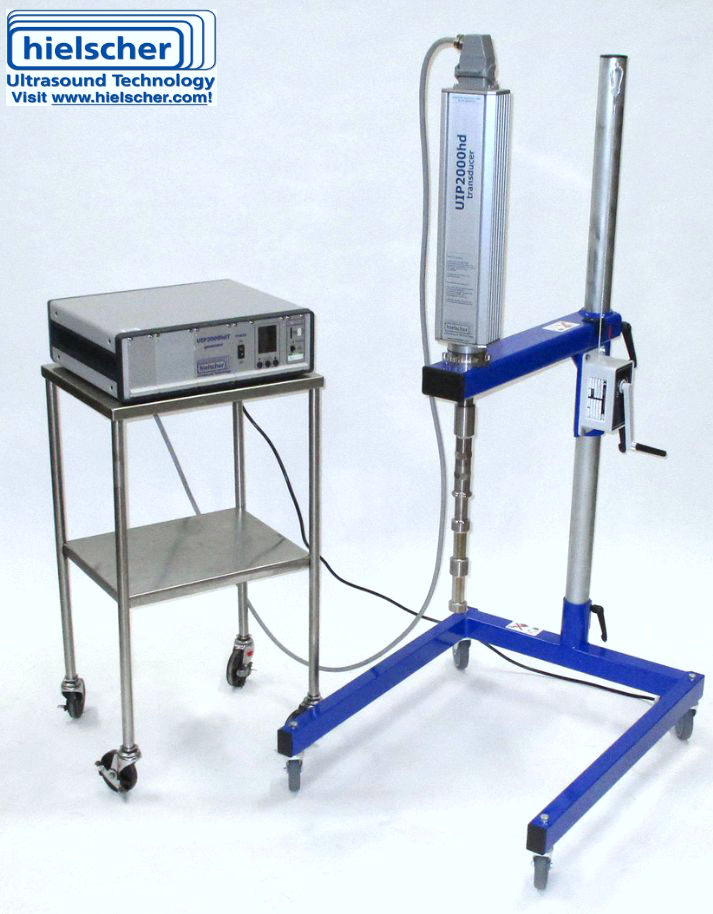

HielscherはCascatrode™を開発した。 工業処理アプリケーション用.カスカトロード™は、すべての産業用超音波プロセッサに使用できます。 – より UIP500hdT (0.5kW), UIP1000hdT (1kW), UIP1500hdT (1.5kW) そして UIP2000hdT (2kW) 世界最強の超音波装置まで UIP16000 (16kW).

新しいものを開発したりテストしたりする場合 超音波処理などである： 乳化, 分散, ホモジナイズ, 細胞破砕と抽出, デアグロメレーションあるいは ガス抜き をご覧ください。 特定の超音波処理パラメータ は、他の方法よりもプロセスに適しています。出力を変えることなく、超音波処理の強度を変えることができます：の小さな表面に出力を集中させることもできます。 高インテンシティ（高W/cm²）。 の大きな表面積を利用して、パワーを媒体にカップリングさせることもできる。 低強度（低W/cm²）。.超音波の強さは、超音波の強さが高くなるにつれて増加する。 振幅より高い液体 圧力 以上 粘度 が高いほど減少する。 温度.プロセスに最適なパラメータ構成を確立したら、次のことが必要です。 スケールアップの間、この構成を一定に保つ.スケールアップする際には、超音波処理の振幅と圧力を変えないこと。こうすることで、超音波処理の強度を維持することができます。 – これが 単位面積当たりの超音波出力（ワット/cm²）一定.論理的な結果として、一定の表面強度でより多くの電力を結合するには、より多くのソノトロード表面積が必要です。 – これは線形相関である。

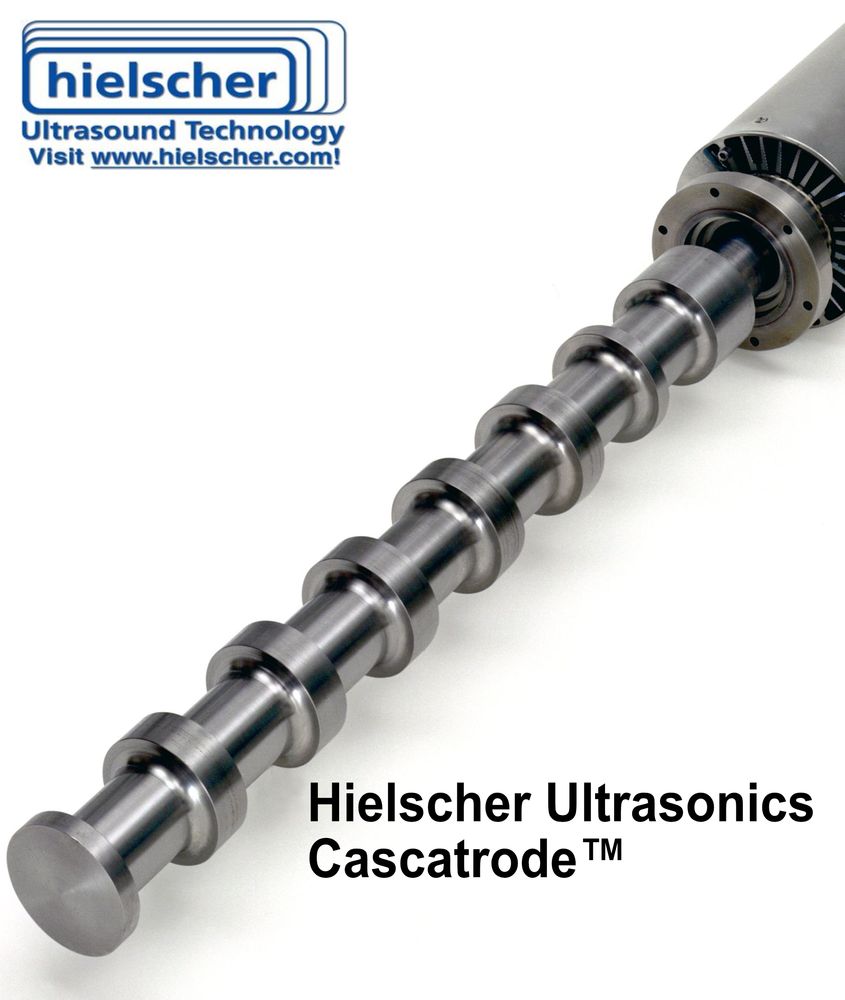

Hielscher社は、超音波装置用のソノトロード（＝ソニケーションプローブ）を幅広く提供しています。一般的に、ソノトロードは 先端直径によって異なる は、異なる先端表面積を提供する。ソノトロードの垂直面は、液体媒体に向けられる振動振幅が非常に小さいため、一般に電力伝送には無視できるものです。Cascatrode™の設計は異なります。 リング状の水平面を追加 を先端面に接触させる。各リングは、ソノトロードの振動極大の1つに配置されています。これらのリングにより、超音波を超音波処理される媒体にカップリングする振動面を大きくすることができます。 – 可 所定の表面強度において、より高い超音波パワーが液体に結合される。.Cascatrode™は、高い超音波出力を高い振幅で処理媒体に伝達することを可能にします。

Hielscher Cascatrodes™は、さまざまな長さと直径、およびさまざまな数のリングで利用可能です。 – プロセス強度に合わせて設計 と特定の超音波アプリケーションに対応します。高出力・大容量のプロセスに使用されるため、Cascatrodes™は以下のような特徴があります。 ほとんどの場合、連続フロースルー・システムに設置される.フローセル反応器にも適応可能で、工業規模での効率的なインライン処理を可能にする。
