Beschallung mit Sonotrode vs. Ultraschallbad: ein Effizienz-Vergleich

Für Beschallungsprozesse können entweder Ultraschallhomogenisatoren mit Sonotrode (Ultraschallstab, -finger, -horn) oder Ultraschallbäder eingesetzt werden. Obwohl beide Verfahren Ultraschall in das Probenmaterial eintragen, gibt es erhebliche Unterschiede in der Wirksamkeit, Effizienz und dem Leistungsvermögen der beiden Beschallungsvarianten.

Die gewünschten Wirkungen der Beschallung von Flüssigkeiten – einschließlich Homogenisierung, Dispergierung, Deagglomeration, Mahlen, Emulgierung, Extraktion, Lyse, Desintegration, Sonochemie - werden durch akustische Kavitation verursacht. Durch Einleiten von Hochleistungsultraschall in ein flüssiges Medium werden die Schallwellen in der Flüssigkeit übertragen und erzeugen abwechselnd Hochdruck- (Kompression) und Niederdruckzyklen (Verdünnung), deren Geschwindigkeit von der Frequenz abhängt. Während des Niederdruckzyklus erzeugen die hochintensiven Ultraschallwellen kleine Vakuumblasen oder Hohlräume in der Flüssigkeit. Wenn die Blasen ein Volumen erreichen, bei dem sie keine Energie mehr absorbieren können, kollabieren sie gewaltsam während eines Hochdruckzyklus. Dieses Phänomen wird als Kavitation bezeichnet. Bei der Implosion werden lokal sehr hohe Temperaturen (ca. 5.000K) und Drücke (ca. 2.000atm) erreicht. Die Implosion der Kavitationsblase führt auch zu Flüssigkeitsstrahlen mit einer Geschwindigkeit von bis zu 280m/s. (Suslick 1998)

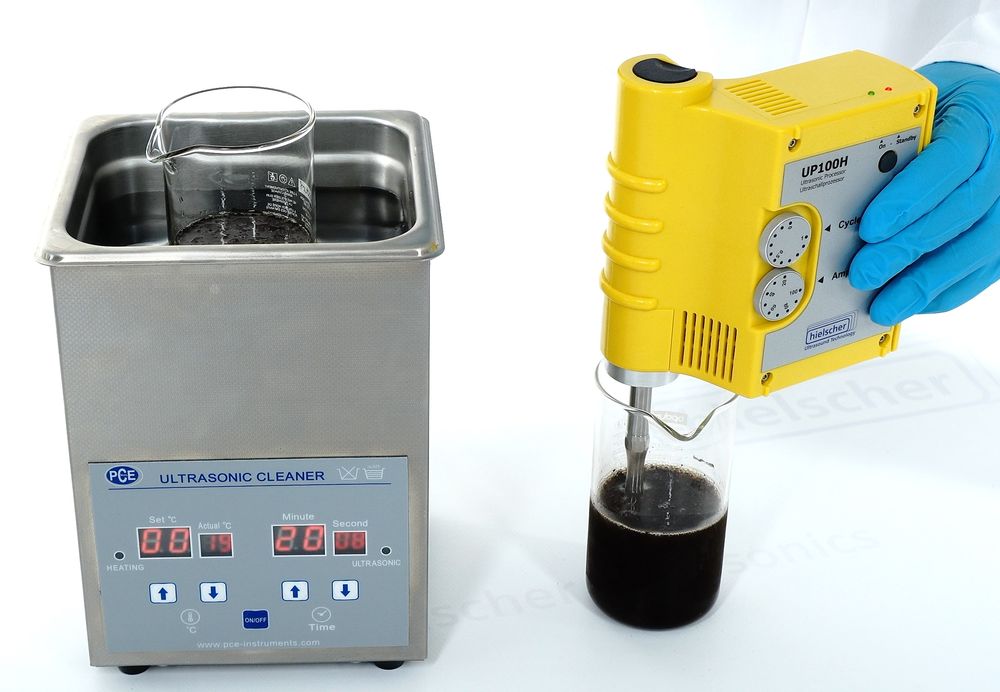

Sonotrodenschallkopf UP100H vs. Ultraschallbad: Sonotrodensonotroden zeichnen sich durch fokussierte Ultraschallübertragung und reproduzierbare Ergebnisse aus

Sonotrodensonicator vs. Ultraschallbad – Erfahren Sie, warum Sonotrodenschallköpfe sich durch Effizienz und Zuverlässigkeit auszeichnen

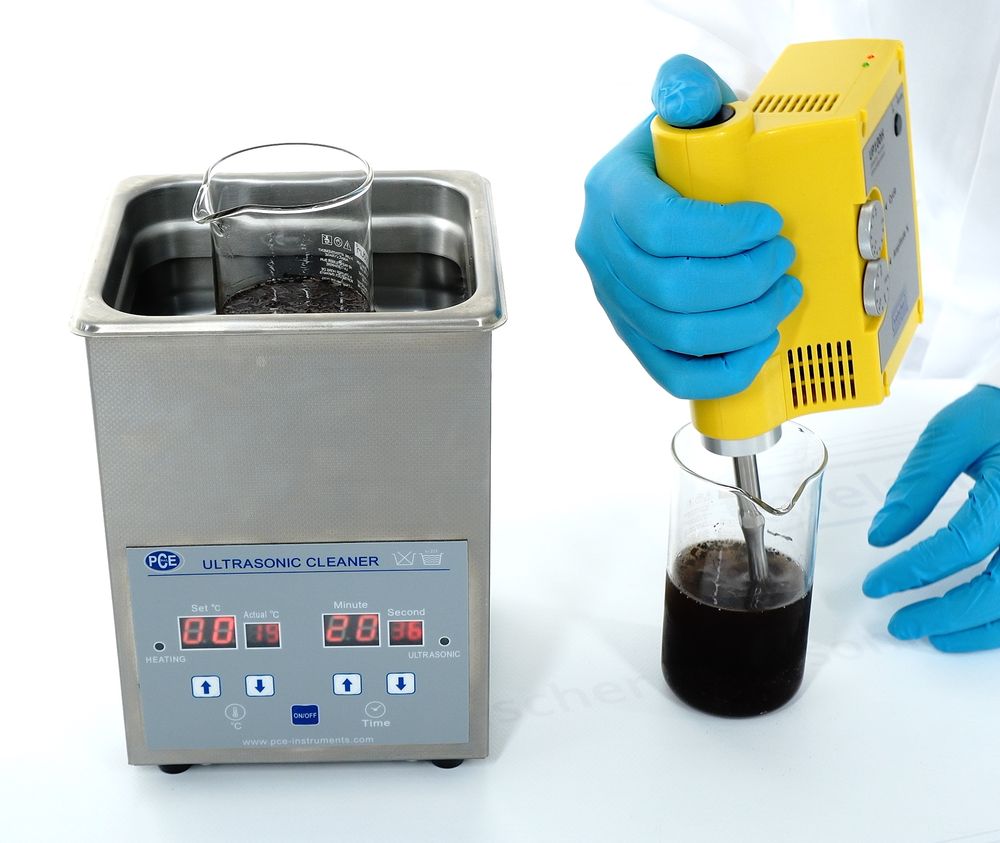

In diesem Video vergleichen wir die Extraktionsleistung eines Ultraschallbades - auch bekannt als Ultraschallreiniger - mit der einer Hielscher UP100H Ultraschallsonde.

Pilzextraktion - Bad- vs. Sonden-Ultraschall - Seite an Seite Vergleich

Video-Miniaturansicht



Kavitationsblasen können in stabile und transiente Blasen unterschieden werden. (Zum Vergrößern anklicken!)

Abb. 1: Erzeugung von stabilen und transienten Kavitationsblasen. (a) Verschiebung, (b) transiente Kavitation, (c) stabile Kavitation, (d) Druck
[adaptiert von Santos et al. 2009]

In ihrer Studie haben Moholkar et al. (2000) herausgefunden, dass die Blasen in der Zone mit der höchsten Kavitationsintensität in eine transiente Bewegung versetzt werden, während die Blasen in der Zone mit der niedrigsten Kavitationsintensität ein stabiles bzw. oszillierendes Bewegungsschema aufweisen. Die transiente Blasenimplosion, welche die lokalen Temperatur- und die Druckmaxima generiert, erzeugt die Ultraschalleffekte, welche chemische Systeme beeinflusst und sonochemische Reaktionen begünstigt.
Die Intensität eines Beschallungsprozesses ist die Funktion aus Energieeintrag und der Sonotrodenfläche. Für einen gegebenen Energieeintrag gilt: Je größer die Stirnfläche der Sonotrode, desto geringer die Ultraschallintensität.
Ultraschallwellen können mittels verschiedener Ultraschallsysteme generiert werden. Im Folgenden werden die Unterschiede zwischen einer Beschallung mit einem Ultraschallbad, einem Ultraschallstabschwinger und einem Ultraschallgerät mit Durchflusszelle aufgezeigt.

Vergleich der Kavitationsverteilung

Für Ultraschallanwendungen werden Ultraschallsonden (Sonotroden / Sonotrodenhörner) und Ultraschallbäder verwendet. „Von diesen beiden Methoden der Ultraschallbehandlung ist die Sondenbeschallung bei der Dispersion von Nanopartikeln wirksamer und leistungsfähiger als das Ultraschallbad; das Ultraschallbadgerät kann einen schwachen Ultraschall mit etwa 20-40 W/L und einer sehr ungleichmäßigen Verteilung liefern, während das Ultraschallsondengerät 20.000 W/L in die Flüssigkeit einbringen kann. Das bedeutet, dass eine Ultraschallsondenvorrichtung die Ultraschallbadvorrichtung um den Faktor 1000 übertrifft.“ (vgl. Asadi et al., 2019)

Vergleich der Hot-Spot-Verteilung durch Kavitation

Im Bereich der Ultraschallanwendungen spielen sowohl Ultraschallsonden (Sonotroden/Hörner) als auch Ultraschallbäder eine zentrale Rolle. Wenn es jedoch um die Dispersion von Nanopartikeln geht, ist die Sondenbeschallung den Ultraschallbädern deutlich überlegen. Laut Asadi et al. (2019) erzeugen Ultraschallbäder typischerweise eine schwächere Ultraschallstrahlung von etwa 20-40 W/L mit einer sehr ungleichmäßigen Verteilung. In Gegensatz dazu können Ultraschallsondengeräte erstaunliche 20 000 Watt pro Liter in die Flüssigkeit abgeben, was eine Effektivität zeigt, die die von Ultraschallbädern um den Faktor 1000 übertrifft. Dieser deutliche Unterschied unterstreicht die überlegene Fähigkeit der Sondenbeschallung, eine effiziente und gleichmäßige Dispersion von Nanopartikeln zu erreichen.

Ultraschallbäder

Erfahren Sie, warum Ultraschallprüfköpfe besser sind als Ultraschallwannen und Wannenbeschallungsgeräte.In einem Ultraschallbad tritt die Kavitation nicht konform und unkontrolliert verteilt in der Wanne auf. Der Beschallungseffekt ist von geringer Intensität und ungleichmäßig verteilt. Die Wiederholbarkeit und Skalierbarkeit des Prozesses ist sehr schlecht.
Die folgende Abbildung zeigt die Ergebnisse einer Folienprüfung in einer Ultraschallwanne. Dazu wird eine dünne Aluminium- oder Zinnfolie auf den Boden einer mit Wasser gefüllten Ultraschallwanne gelegt. Nach der Beschallung sind einzelne Erosionsspuren sichtbar. Diese einzelnen perforierten Stellen und Löcher in der Folie weisen auf die kavitativen Hot Spots hin. Aufgrund der geringen Energie und der ungleichmäßigen Verteilung des Ultraschalls in der Wanne treten die Erosionsspuren nur punktuell auf. Daher werden Ultraschallbäder hauptsächlich für Reinigungsanwendungen eingesetzt.


In einem Ultraschallbad oder einer Ultraschallwanne treten die heißen Stellen sehr ungleichmäßig auf (zum Vergrößern anklicken!).

In einem Ultraschallbad oder einer Ultraschallwanne tritt die heiße Stelle der akustischen Kavitation sehr ungleichmäßig auf.


Die Abbildungen unten zeigen die ungleiche Verteilung der Kavitationszonen im Ultraschallbad. In Fig. 2 wurde ein Ultraschalltank mit einer Bodenfläche von 20×10 cm verwendet.


Ultraschallsondengeräte vs. Ultraschallwannen. Hielscher Ultrasonics demonstriert die Unterschiede bei akustischen Kavitationsfeldern

Abb.2 zeigt die räumliche Verteilung des Ultraschallfeldes im Ultraschallbad:
(a) unter Verwendung von 1 l Wasser im Bad und b) unter Verwendung des Gesamtvolumens von 2 l Wasser im Bad.
[Nascentes et al., 2010]


Für die in Abbildung 3 gezeigten Messungen wurde ein Ultraschallbad mit einer Bodenfläche von 12x10cm verwendet.

Ungleichmäßige Kavitation in einem Ultraschallbad (Klicken Sie zum Vergrößern!)

Abb. 3 zeigt die räumliche Verteilung des Ultraschallfeldes in einem Ultraschallbad:
(a) unter Verwendung von 1 L Wasser im Bad und (b) unter Verwendung des Gesamtvolumens von 1,3 L Wasser im Bad.
[Nascentes et al., 2001]


Beide Messungen zeigen, dass die Verteilung des Ultraschallbeschallungsfeldes in den Ultraschallwannen sehr ungleichmäßig ist. Die Untersuchung der Ultraschallbeschallung an verschiedenen Stellen im Bad zeigt deutliche räumliche Variationen der Kavitationsintensität im Ultraschallbad.

In Abbildung 4 wird die Effizienz eines Ultraschallbads und eines Ultraschallsondengeräts anhand der Entfärbung des Azofarbstoffs Methylviolett verglichen.

Vergleich Sonden-Tankbeschallung

Abb. 4: Sonotrodenschallköpfe entfalten lokal eine sehr hohe Energieintensität im Vergleich zu der geringen Ultraschalldichte von Ultraschallwannen und -bädern.

Dhanalakshmi et al. stellten in ihrer Studie fest, dass Ultraschallgeräte des Sonden-Typs im Vergleich zu Geräten des Tank-Typs eine hohe örtlich begrenzte Intensität und damit eine größere örtlich begrenzte Wirkung haben, wie in Abbildung 4 dargestellt. Dies bedeutet eine höhere Intensität und Effizienz des Beschallungsprozesses.
Eine Ultraschallanlage, wie sie in Abbildung 4 dargestellt ist, ermöglicht die vollständige Kontrolle über die wichtigsten Parameter, wie Amplitude, Druck, Temperatur, Viskosität, Konzentration und Reaktorvolumen.

Sonicator UP200St mit Sonotrode S26d7D für die Batch-Homogenisierung von Eierlikör

Sondensonicator UP200St mit Sonotrode S26d7D für die chargenweise Homogenisierung von Proben

Kontaktieren Sie uns! / Fragen Sie uns!

Fordern Sie weitere Informationen an!

Bitte benutzen Sie das untenstehende Formular, um weitere Informationen über Sonotroden und andere Anwendungen und Preise anzufordern. Wir freuen uns darauf, Ihren Prozess mit Ihnen zu besprechen und Ihnen einen Sonicator anzubieten, der Ihren Anforderungen entspricht!









Bitte beachten Sie unsere Datenschutzerklärung.




Eine Ultraschallsonde (Sonotrode) ist ein Titanstab, der Ultraschallwellen in Flüssigkeiten überträgt. Dadurch entsteht in der Flüssigkeit akustische Kavitation, die die mechanischen Scherkräfte für die Ultraschallbearbeitung erzeugt.

Abb. 1: Die Sonotrode überträgt Leistungsultraschall in die Flüssigkeit. Der Nebel unter der Oberfläche der Sonotrode zeigt den Bereich des Kavitations-Hotspots an.

Vorteile eines Stabschwingers:

  • intensiv
  • konzentriert
  • präzise steuerbar
  • gleichmäßige Beschallung
  • reproduzierbar
  • lineares Scale-up
  • Batch und In-line

Die Vorteile von Sondenschalldämpfern

Ultraschallsonden oder Sonotroden sind so konzipiert, dass sie die Ultraschallenergie auf einen bestimmten Bereich konzentrieren, in der Regel auf die Spitze der Sonde. Diese fokussierte Energieübertragung ermöglicht eine präzise und effiziente Behandlung von Proben. Da die Sonde so konstruiert ist, dass ein erheblicher Teil der Ultraschallenergie auf die Probe gerichtet ist, wird die Energieübertragung im Vergleich zu Ultraschallbädern erheblich verbessert. Diese fokussierte Übertragung der Ultraschallenergie ist besonders vorteilhaft für Anwendungen, die eine präzise Steuerung der Beschallungsparameter erfordern, wie z. B. Zellaufschluss, Nanodispersion, Nanopartikelsynthese, Emulgierung und Pflanzenextraktion.
Daher bieten Sonotrodenschallgeräte gegenüber Ultraschallbädern deutliche Vorteile in Bezug auf Präzision, Kontrolle, Flexibilität, Effizienz und Skalierbarkeit, was sie zu unverzichtbaren Werkzeugen für eine Vielzahl wissenschaftlicher und industrieller Anwendungen macht.

Sondenschalldämpfer für die Verarbeitung von offenen Bechern

Bei der Beschallung von Proben mit einem Ultraschallsondengerät befindet sich die intensive Beschallungszone direkt unter der Sonotrode/Sonde. Der Beschallungsabstand ist auf einen bestimmten Bereich der Sonotrodenspitze begrenzt. (siehe Abb.1)
Ultraschallprozesse im Becherglas oder Batch kommen häufig für die Beschallung kleinerer Volumina, z.B. in Machbarkeitsstudien und für die Probenvorbereitung zum Einsatz.

Sonden-Schallköpfe mit Durchflusszelle für die Inline-Bearbeitung

Für die ausgereifte Beschallung größerer Volumina empfiehlt sich ein Ultraschallsystem mit Durchflusszelle für eine kontinuierliche Verarbeitung. Bei der kontinuierlichen Beschallung wird das Material durch einen Ultraschallreaktor gepumpt und erfährt dort eine hoch-intensive und sehr gleichmäßige Beschallung. Durch die Kontrolle der Beschallungsintensität und der Verweilzeit im Reaktor sind die Beschallungsergebnisse präzise kontrollierbar und reproduzierbar.

Ultraschall-Rezirkulationsset: UIP1000hdT mit Durchflusszelle, Tank und Pumpe

Ultraschall-Rezirkulationsset: UIP1000hdT mit Durchflusszelle, Tank und Pumpe

Die Prozessergebnisse der Beschallung von Flüssigkeiten für eine gegebene Parameterkonfiguration ist die Funktion aus der Energie und des beschallten Volumens. Die Funktion ändert sich durch ein Verändern der einzelnen Parameter. Die tatsächliche Leistungsabgabe und Intensität an der Sonotrodenfläche wird von den Parametern beeinflusst.

Die Ultraschallkavitation hängt von der Oberflächenintensität ab, welche von Amplitude (A), Druck (p), Reaktor-Volumen (VR), Temperatur (T), Viskosität (η) und anderen abhängig ist. Die Plus- und Minuszeichen zeigen jeweils den positiven bzw. negativen Einfluss des spezifischen Parameters auf die Ultraschallintensität.

Die Ultraschallkavitation hängt von der Oberflächenintensität ab, welche von Amplitude (A), Druck (p), Reaktor-Volumen (VR), Temperatur (T), Viskosität (η) und anderen abhängig ist. Die Plus- und Minuszeichen zeigen jeweils den positiven bzw. negativen Einfluss des spezifischen Parameters auf die Ultraschallintensität.

Durch die präzise Kontrollierbarkeit der wichtigsten Parameter ist der Beschallungsprozess vollständig reproduzierbar ist und die erzielten Ergebnisse können linear hochskaliert werden. Verschiedene Sonotroden und Ultraschall-Durchflussreaktoren erlauben die Anpassung an spezifische Anforderungen.

Zusammenfassung: Sondensonicator vs. Ultraschallbad

Während ein Ultraschallbad nur eine schwache Beschallung mit ca. 20 Watt pro Liter und eine sehr ungleichmäßige Verteilung liefert, können Sondenschallköpfe problemlos ca. 20000 Watt pro Liter in das zu bearbeitende Medium einkoppeln. Das bedeutet, dass ein Sonotrodenschallkopf ein Ultraschallbad um den Faktor 1000 übertrifft (1000-fach höhere Energieeinkopplung pro Volumen), da die Ultraschallenergie fokussiert und gleichmäßig eingekoppelt wird. Die volle Kontrolle über die wichtigsten Beschallungsparameter gewährleistet vollständig reproduzierbare Ergebnisse und die lineare Skalierbarkeit der Prozessergebnisse.
