UIP1000-Exd – 1,0kW ATEX Ultraschallmischer

Der UIP1000-Exd (20kHz, 1000W) wurde für das Beschallen entzündlicher Flüssigkeiten, z.B. Lösungsmittel, in explosionsgefährdeten Bereichen entwickelt (ATEX). Er wird für Anwendungen wie z.B. das Emulgieren, das Dispergieren & Feinmahlen von Partikeln oder das Homogenisieren verwendet.

Der ATEX zertifizierte UIP1000-Exd wird für Ultraschall-Prozessanwendungen in explosionsgefährdeten Bereichen gefertigt. Der UIP1000-Exd ist gemäß den Normen DIN EN 60079-0, 60079-1 und 60079-11 (EU-Standards II 2G Ex de IIA T4 ATEX and II 2G Ex d e ib [ib] IIA T4 ATEX) zertifiziert.

Der UIP1000-Exd ist ein schlüsselfertiges Ultraschallsystem und sowohl für Anwendungen in Forschung & Entwicklung als auch für industrielle Prozesse geeignet.

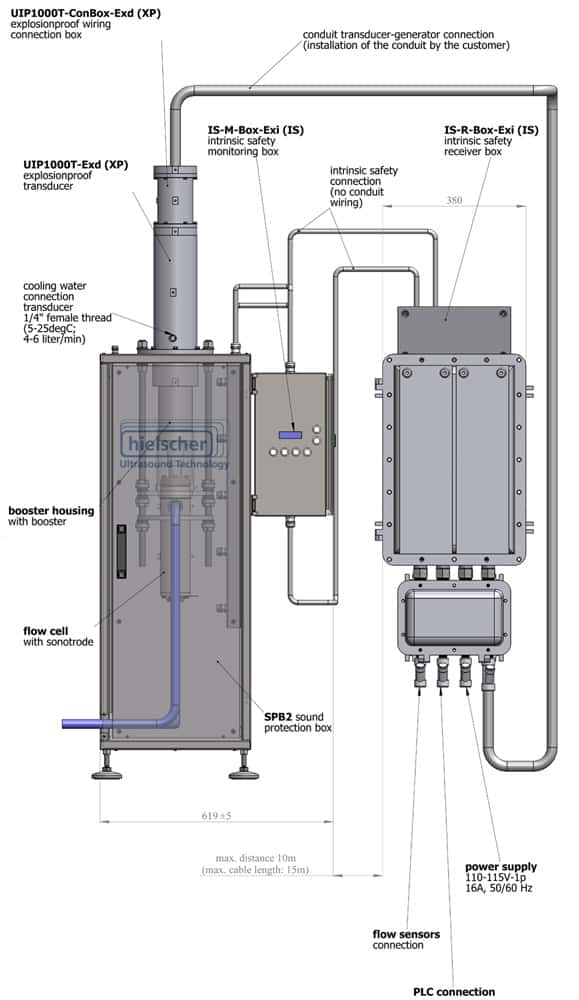

(Klicken Sie hier für eine größere Ansicht!) Explosionsgeschütztes Ultraschallsystem (ATEX) für Ultraschallprozesse in explosionsgefährdeten Bereichen.Der Schallwandler und die Durchflusszelle bestehen aus Edelstahl. Die Sonotroden werden aus Titan gefertigt. Der UIP1000-Exd hat die gleichen Leistungseigenschaften wie der Basis-Ultraschallprozessor UIP1000hd. Aufgrund seiner explosionsgeschützten Konstruktion kann er für das effiziente Inline-Mischen und -Dispergieren von Lösungsmitteln, z.B. in der Biodieselproduktion, oder für das Dispergieren lösungsmittelbasierter Farben oder Tinten eingesetzt werden. Die Geometrie der Durchflusszelle kann hinsichtlich der Rohr- bzw. Schlauchverbindungen, des Volumens oder der Sonotrodengröße problemlos an spezifische Prozessanforderungen angepasst werden. Die Durchflusszelle kann selbstverständlich auch bis zu 5.9barg (100psig) unter Druck gesetzt werden, um so unter höherer Kavitationsintensität arbeiten zu können. Zudem ist sie ummantelt, um die Temperatur während des Beschallens kontrollieren zu können.

(Klicken Sie hier für eine größere Ansicht!) Explosionsgeschützter Ultraschallmischer für das Mischen, Dispergieren und Emulgieren in explosionsgefährdeter Umgebungen (ATEX)Die Durchflusszelle befindet sich in einer lärmisolierten Kammer aus Edelstahl. Die typische Prozesskapazität des UIP1000-Exd beträgt zwischen 1 und 5m³ (zw. 220 und 1100 Gallonen) pro Tag. Der UIP1000-Exd wurde äußerst platzsparend designt. Das gesamte Ultraschallsystem ist 1,7m (67 inch) hoch und hat eine Standfläche von ca. 0,25m² (2,7sqft). Das Gewicht der Ultraschalleinheit beträgt 110kg (243lbs). Der UIP1000-Exd ist sowohl für 115V~ wie auch für 230V~ (einphasig) erhältlich.

Durch sein explosionsgeschütztes Design ist der UIP1000-Exd das perfekte Ultraschallgerät für die Herstellung von Farben, Lacken, Tinten, Beschichtungen und anderen chemischen Produkten. Weitere Anwendungsbereiche sind Prozesse für Kraftstoffe (z.B. Biodiesel) und pharmazeutische Anwendungen (z.B. auf Hexan basierte Extraktion).

Fordern Sie ein Angebot für dieses Produkt an!

Damit wir Ihnen ein Angebot schicken können, tragen Sie bitte Ihre Kontaktdaten in das untenstehende Formular ein. Eine typische Geräteausstattung ist schon für Sie vorausgewählt. Ändern Sie die Auswahl bei Bedarf, bevor Sie das Formular absenden.








Geben Sie bitte unten an, zu welchen Geräten und Anwendungen Sie gerne Informationen erhalten würden:



  • Ultraschallgenerator UIP1000

    Ultraschallfrequenz 20kHz, automatische Frequenzabstimmung, Amplitude 25µm, Amplitude einstellbar von 50 bis 100%, Trockenlaufschutz, mit PC-Interface für die Fernsteuerung oder UPC-Control, 3m Kabel zw. Schallwandler und Generator, mit Montagewerkzeug, Schallwandler und Generator explosionsgeschützt (ATEX, FM), Titanhorn mit Innengewinde M14x1 System: ca.. (LxBxH) 435x575x1700mm, 110kg


Bitte beachten Sie unsere Datenschutzerklärung.


Nummer für die Nummerierung der technischen Nachweise

IBExU08ATE1016 (X) für Ultraschallprozessor Typ UIP1000T-Ex

IBExU08ATE1017 (X) für Generator für Ultraschallprozessor Typ UIP1000G-Ex
