UIP4000hdT – przemysłowy sonikator – homogenizator ultradźwiękowy o mocy 4000 W
UIP4000hdT to przemysłowy sonikator i homogenizator ultradźwiękowy o mocy 4000 watów do wymagających zastosowań w przetwarzaniu cieczy. Jest przeznaczony do procesów wymagających dużego nakładu energii, przetwarzania dużych objętości i ciągłej produkcji 24/7 w układach do przetwarzania wsadowego, recyrkulacji oraz przetwarzania przepływowego w linii.
Przemysłowy sonikator UIP4000hdT w skrócie
| Dane eksploatacyjne systemu | Przemysłowy sonikator UIP4000hdT |
|---|---|
| Moc ultradźwięków | 4000 watów do przemysłowej sonikacji z dużą mocą |
| Eksploatacja | Niezawodna praca ciągła 24/7 w wymagających warunkach produkcyjnych |
| Tryby przetwarzania | Przetwarzanie wsadowe, recyrkulacja i ciągłe przetwarzanie przepływowe w linii |
| Typowe zastosowania | Homogenizacja, emulgowanie, dyspergowanie, deaglomeracja, ekstrakcja, mielenie na mokro, rozpuszczanie i sonochemia |
| Sterowanie procesem | Kolorowy wyświetlacz dotykowy, zdalne sterowanie przez przeglądarkę, połączenie LAN/Ethernet i automatyczne dostrajanie częstotliwości |
| Dokumentacja | Automatyczna rejestracja danych dotyczących mocy, amplitudy, czasu sonikacji, temperatury i ciśnienia |
| Instalacja | Oszczędzający miejsce układ modułowy z oddzielnym przetwornikiem i generatorem połączonymi przewodami |
| Integracja w instalacjach przemysłowych | Elementy z tytanu i stali nierdzewnej, kołnierz wolny od drgań i opcjonalna szafa z izolacją akustyczną |
Uzyskaj zalecenia dotyczące procesu
Podaj nam rodzaj materiału, docelowy rezultat, natężenie przepływu lub objętość wsadu, lepkość, zawartość substancji stałych i preferowany tryb przetwarzania. Pomożemy Ci dobrać odpowiednią konfigurację UIP4000hdT do Twojego procesu.

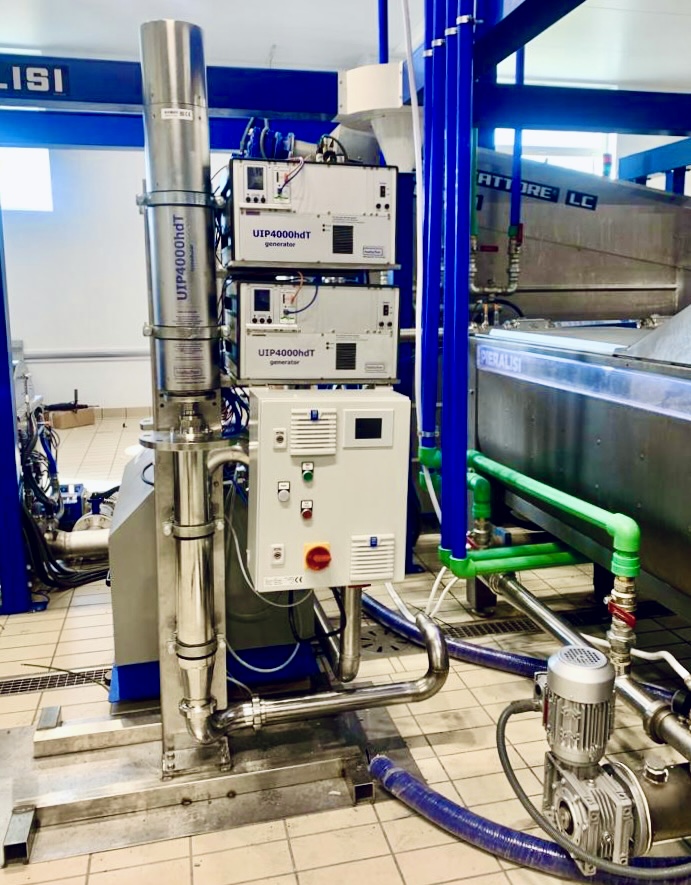

Przemysłowy sonikator UIP4000hdT z komorami przepływowymi do ciągłej produkcji w linii
Kto powinien wybrać UIP4000hdT?
UIP4000hdT to właściwy wybór, gdy laboratoryjny lub pilotażowy procesor ultradźwiękowy już nie wystarcza, a Twój proces wymaga większej wydajności przetwarzania, większej intensywności kawitacji lub możliwości ciągłej produkcji.
- Inżynierowie produkcji wykorzystują UIP4000hdT do niezawodnej sonikacji w linii w komorach przepływowych i reaktorach dostosowanych do indywidualnych potrzeb.
- Zespoły badawczo-rozwojowe i zespoły zajmujące się zwiększaniem skali procesów wykorzystują go do przenoszenia zoptymalizowanych procesów ultradźwiękowych na większe objętości.
- Operatorzy zakładów korzystają z pracy 24/7, automatycznej rejestracji danych i sterowania procesem przez przeglądarkę.
- Zespoły zakupowe i projektowe mogą skonfigurować system z odpowiednimi sonotrodami, kaskatrodami, wzmacniaczami amplitudy, komorami przepływowymi, szafami i czujnikami.
Jeśli Twój proces wymaga większej wydajności, wiele modułów UIP4000hdT można połączyć w klastry. Dla bardzo dużych wydajności przetwarzania dostępne są większe systemy ultradźwiękowe Hielscher.
Typowe zastosowania
- Homogenizacja i mieszanie: jednorodne mieszanie układów ciecz–ciecz i ciecz–ciało stałe.
- Emulgowanie: wytwarzanie drobnych emulsji i stabilnych układów olej/woda.
- Dyspergowanie i deaglomeracja: rozbijanie aglomeratów i równomierne rozprowadzanie proszków, pigmentów i nanomateriałów.
- Mielenie na mokro i zmniejszanie wielkości cząstek: obróbka ultradźwiękowa przy dużych siłach ścinających do mikronizacji i drobnego mielenia.
- Ekstrakcja ultradźwiękowa: zintensyfikowana ekstrakcja z surowców roślinnych, alg, komórek i innych materiałów biologicznych.
- Malaksacja pasty oliwkowej: zwiększona efektywność procesu produkcji oliwy z oliwek extra virgin.
- Sonochemia i kataliza: reakcje wspomagane kawitacją, synteza i sonokataliza.
Konstrukcja przemysłowa do wymagających środowisk
UIP4000hdT jest zbudowany do pracy w środowisku przemysłowym i w wymagających warunkach procesowych. System nie wymaga dodatkowych mediów chłodzących, takich jak woda chłodząca lub sprężone powietrze. Jego solidna konstrukcja umożliwia pracę w obszarach produkcyjnych narażonych na pył, zabrudzenia, zmiany temperatury i wilgoć.
Procesor ultradźwiękowy wykorzystuje elementy z tytanu i stali nierdzewnej. Kołnierz wolny od drgań ułatwia integrację z maszynami, modułami procesowymi na ramach i instalacjami technologicznymi. Koncepcja modułowa zapewnia system o dużej mocy, a jednocześnie oszczędzający miejsce: przetwornik i generator znajdują się w oddzielnych obudowach i są połączone przewodami, co zmniejsza nakład pracy związany z instalacją, obsługą i konserwacją.
W typowych instalacjach komora przepływowa i przetwornik ultradźwiękowy są zamontowane w dwuściennej szafie ze stali nierdzewnej ze skuteczną izolacją akustyczną. UIP4000hdT można również zintegrować z reaktorami dostosowanymi do wymagań klienta na potrzeby specjalistycznych procesów produkcyjnych.
Wydajność przetwarzania przy mocy 4kW
Poniższe wartości stanowią orientacyjne punkty wyjścia do doboru wielkości urządzeń. Rzeczywista wydajność przetwarzania zależy od lepkości, zawartości substancji stałych, docelowej wielkości cząstek lub kropli, celu ekstrakcji, temperatury, ciśnienia, geometrii komory przepływowej i wymaganego nakładu energii ultradźwiękowej.
| Proces | Typowe natężenie przepływu przy użyciu UIP4000hdT |
|---|---|
| Transestryfikacja w produkcji biodiesla | 1 do 3 m³/hr |
| Emulgowanie, np. olej/woda | 0,4 do 2 m³/hr |
| Ekstrakcja z komórek, np. alg | 0,1 do 0,8 m³/hr |
| Dyspergowanie / deaglomeracja | 0,02 do 0,4 m³/hr |
| Mielenie na mokro i rozdrabnianie | 0,01 do 0,02 m³/hr |
Aby dobrać wielkość urządzeń do konkretnego procesu, podaj rodzaj materiału, docelowy rezultat, natężenie przepływu lub objętość wsadu, lepkość, zawartość substancji stałych, ograniczenia temperatury i preferowany tryb przetwarzania. Hielscher może zalecić odpowiednią sonotrodę, wzmacniacz amplitudy, komorę przepływową, szafę i konfigurację systemu.
Przemysłowy homogenizator ultradźwiękowy UIP4000hdT (4000W, 20kHz) do przetwarzania cieczy i zawiesin w linii
Funkcje UIP4000hdT do sterowania procesem
- Moc ultradźwięków 4000 watów
- Sonikacja przemysłowa do intensywnej eksploatacji
- Praca ciągła 24/7
- Kolorowy wyświetlacz dotykowy
- Zdalne sterowanie przez przeglądarkę za pośrednictwem LAN
- Automatyczna rejestracja mocy, amplitudy, czasu sonikacji, temperatury i ciśnienia
- Zintegrowana karta SD/USB ComboCard do przechowywania danych procesowych
- Podłączany czujnik temperatury
- Opcjonalny podłączany czujnik ciśnienia
- Łączność LAN i Ethernet
- Instalacja oprogramowania nie jest wymagana
- Automatyczne dostrajanie częstotliwości
Wysokowydajna sonikacja z mocą 4000 watów
Przemysłowe sonikatory Hielscher mogą zapewniać bardzo wysokie amplitudy umożliwiające intensywną kawitację i wydajne przetwarzanie cieczy. Praca z amplitudami do 200µm jest możliwa w ciągłej produkcji 24/7. Do zastosowań wymagających jeszcze wyższych amplitud dostępne są sonotrody ultradźwiękowe dostosowane do indywidualnych potrzeb.
UIP4000hdT jest zaprojektowany do intensywnej eksploatacji w wymagających środowiskach. Rezerwa mocy, solidna konstrukcja i precyzyjne sterowanie procesem sprawiają, że nadaje się do zwiększania skali procesów, prób produkcyjnych i przetwarzania na pełną skalę przemysłową.
Który procesor ultradźwiękowy wybrać?
Od badań laboratoryjnych i testów wykonalności po optymalizację procesów, próby pilotażowe i produkcję przemysłową – Hielscher oferuje idealny homogenizator ultradźwiękowy do przetwarzania cieczy i zawiesin w każdej skali. Poniższa tabela przedstawia przegląd naszych najpopularniejszych sonikatorów sondowych.
| Model przemysłowego sonikatora | Moc | Typowe zastosowanie |
|---|---|---|
| UIP500hdT | 500W | Wypełnia lukę między skalą laboratoryjną a pilotażową, opracowywanie formulacji oraz przetwarzanie małych wsadów i procesy ciągłe |
| UIP1000hdT | 1000W | Próby pilotażowe i mniejsze procesy ciągłe |
| UIP2000hdT | 2000W | Skala pilotażowa, zwiększanie skali procesów i produkcja przemysłowa |
| UIP4000hdT | 4000W | Większa wydajność produkcji i ciągłe przetwarzanie w linii |
| UIP6000hdT | 6000W | Przemysłowe przetwarzanie dużych objętości cieczy |
| UIP16000 | 16 000W | Produkcja przemysłowa o dużej wydajności i przetwarzanie ilości wielotonowych |
Jeśli nie masz pewności, który procesor ultradźwiękowy pasuje do Twojego procesu, najważniejsze kryteria doboru to docelowy rezultat, objętość wsadu, wymagane natężenie przepływu, lepkość, zawartość substancji stałych, harmonogram pracy i wymagany nakład energii. Hielscher może zalecić odpowiednie urządzenie, sonotrodę, wzmacniacz amplitudy i konfigurację komory przepływowej na podstawie danych dotyczących Twojego procesu.
Homogenizator ultradźwiękowy UIP4000hdT (moc ultradźwięków 4kW) z komorą przepływową
Często zadawane pytania dotyczące UIP4000hdT
Do czego służy UIP4000hdT?
UIP4000hdT jest stosowany do przemysłowej homogenizacji ultradźwiękowej, emulgowania, dyspergowania, deaglomeracji, mielenia na mokro, ekstrakcji, rozpuszczania i procesów sonochemicznych.
Czy UIP4000hdT nadaje się do ciągłej produkcji?
Tak. UIP4000hdT jest przeznaczony do pracy przemysłowej 24/7 i można go zainstalować do ciągłego przetwarzania w linii z odpowiednimi komorami przepływowymi lub reaktorami dostosowanymi do wymagań klienta.
Jakie natężenie przepływu może obsługiwać UIP4000hdT?
Typowe natężenia przepływu wynoszą od około 0,01 m³/hr w wymagających zastosowaniach mielenia na mokro do 3 m³/hr w procesach takich jak transestryfikacja w produkcji biodiesla. Dokładne natężenie przepływu zależy od materiału i celu procesu.
Czy UIP4000hdT można stosować do sonikacji w linii?
Tak. UIP4000hdT można skonfigurować z komorami przepływowymi i reaktorami do ciągłej sonikacji w linii, pracy w obiegach recyrkulacyjnych lub integracji z modułami produkcyjnymi na ramach i liniami technologicznymi.
Jak UIP4000hdT wspomaga dokumentowanie procesu?
System rejestruje dane procesowe, takie jak moc, amplituda, czas sonikacji, temperatura i ciśnienie. Dane są zapisywane jako pliki CSV w celu porównywania procesów, zapewnienia jakości i odtwarzalności.
Jakie akcesoria są dostępne do UIP4000hdT?
W zależności od procesu UIP4000hdT można skonfigurować z sonotrodami, kaskatrodami, wzmacniaczami amplitudy, komorami przepływowymi, reaktorami, szafami dźwiękochłonnymi, czujnikami temperatury i opcjonalnymi czujnikami ciśnienia.
Jak wybrać między UIP2000hdT, UIP4000hdT a UIP16000hdT?
Wybór zależy głównie od wymaganego natężenia przepływu, objętości wsadu, nakładu energii i docelowego rezultatu. UIP4000hdT jest zazwyczaj wybierany, gdy urządzenie o mocy 2 kW jest zbyt małe, a kompaktowy przemysłowy sonikator o mocy 4 kW zapewnia odpowiednią wydajność procesu.
UIP4000hdT – łatwość obsługi i najnowocześniejsza technologia
Pełnokolorowy ekran dotykowy
Kolorowy ekran dotykowy zapewnia bezpośredni dostęp do głównych parametrów pracy. Amplitudę, moc i tryb impulsowy można precyzyjnie regulować, a operator może wybierać między wyświetlaniem w postaci wykresu słupkowego a wyświetlaniem numerycznym. Wyświetlanie dużych cyfr w trybie BIG NUMBER o wysokim kontraście poprawia czytelność podczas pracy produkcyjnej.
Zdalne sterowanie przez przeglądarkę
UIP4000hdT można sterować za pomocą popularnych przeglądarek internetowych przez interfejs internetowy LAN. Połączenie typu plug-and-play nie wymaga instalacji oprogramowania. Procesor ultradźwiękowy można obsługiwać z komputera PC, komputera Mac, tabletu lub smartfona poprzez połączenie bezpośrednie, przełącznik sieciowy, router lub opcjonalny, wstępnie skonfigurowany router bezprzewodowy.
Wbudowana łączność sieciowa i rejestracja danych”
Wbudowane połączenie LAN ułatwia sterowanie procesem i integrację w środowiskach produkcyjnych. Dane dotyczące sonikacji są automatycznie zapisywane na karcie danych SD/USB. Podłączany czujnik temperatury mierzy temperaturę procesu w sposób ciągły, a opcjonalny czujnik ciśnienia można podłączyć w celu monitorowania i dokumentowania ciśnienia.
Automatyczne dostrajanie częstotliwości
UIP4000hdT wykorzystuje inteligentne automatyczne dostrajanie częstotliwości. Po włączeniu systemu generator wykrywa optymalną częstotliwość pracy i steruje przetwornikiem ultradźwiękowym z tą częstotliwością. Poprawia to niezawodność, efektywność energetyczną i stabilność procesu bez ręcznej regulacji częstotliwości.
Sonikator UIP4000hdT w badaniach i nauce
UIP4000hdT to przemysłowy procesor ultradźwiękowy o mocy 4000 watów stosowany w badaniach, zwiększaniu skali procesów w ramach prac badawczo-rozwojowych i opracowywaniu procesów ukierunkowanych na produkcję. Poniższa karta informacyjna i artykuły naukowe przedstawiają zastosowania w przetwarzaniu oliwy z oliwek, ekstrakcji, produkcji biodiesla, czyszczeniu membran i przetwarzaniu materiałów. Aby uzyskać informacje dotyczące konkretnego zastosowania lub publikacji naukowej, skontaktuj się z nami.
- FactSheet UIP4000hdT – 4000 watts powerful industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

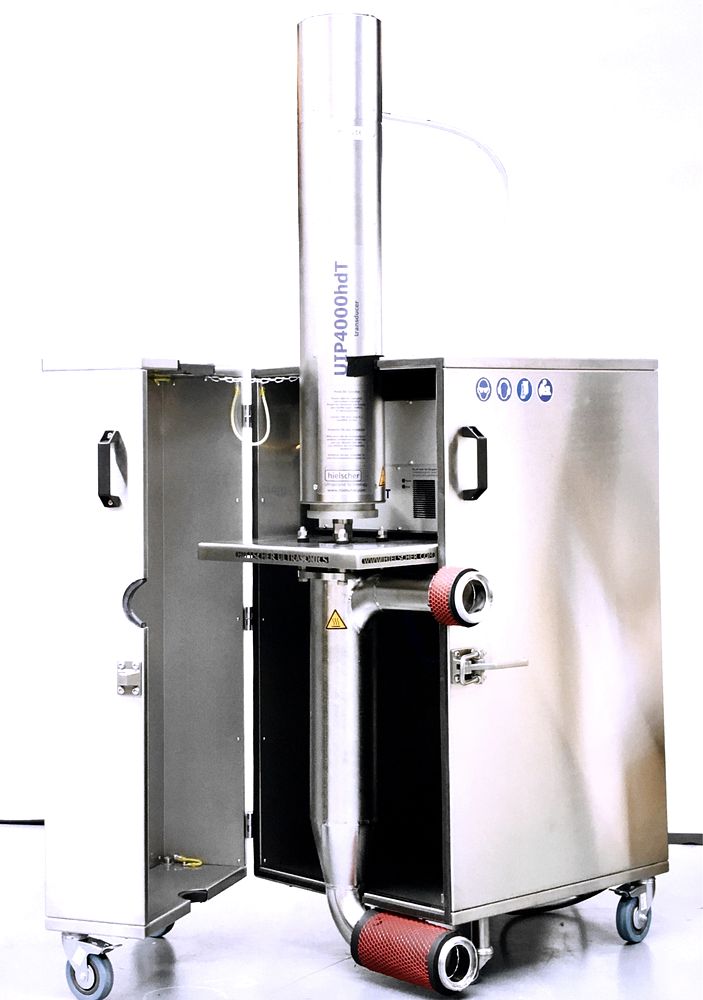

UIP4000hdT w szafie ze stali nierdzewnej
