UIP500hdT – Przemysłowe przetworzenie w małej skali

Procesor Ultradźwiękowy UIP500hdT (20kHz, 500W) jest urządzeniem klasy przemysłowej do zastosowania w przetwarzaniu cieczy na małą skalę. Wśród najczęstszych zastosowań UIP500hdT są homogenizacji, rozproszenie, emulgujące, dezintegracja komórek i sonochemical reakcje. Pełnokolorowy wyświetlacz dotykowy, przeglądarkę zdalnego sterowania, automatyczne dane protocoling na zintegrowanej ComboCard SD/USB, a także czujniki temperatury i ciśnienia daje pełny proces kontroli i komfort pracy wysokie.

UIP500hdT pracuje z ultradźwiękami o częstotliwości 20 kHz. Fale ultradźwiękowe tej częstotliwości wytwarzają silną kawitacją w cieczy. Efekt kawitacyji możę być wykorzystany w wielu aplikacjach, takich jak: emulgacja, Dyspersacja, homogenizacja, rozdrabnianie komórek i ekstrakcja, deaglomeracja, i odgazowanie.

UIP500hdT może być z wieloma akcesoriami, sonotrodami, wzmacniaczami i celami przepływowymi. Do przetwarzania partii produktu powyżej 5 litrów, zaleca się sonifikację w celi przepływowej (w przepływie), aby osiągnąć większą jednorodność procesu. Przy przetwarzaniu w przepływie UIP500hdT może zazwyczaj przerobić obiętości 0,25 i 2.0 L/min (rzeczywista wydajność zależy od zastosowania). Jak wszystkie nasze homogenizatory. UIP500hdT może pracować 24 godziny na dobę (24h/7dni). Stąd wydajność dobowa to ok. 0,5 do 3m3 . Do większej wydajności stosuje się do użycia jednej z następujących homogenizatorów:

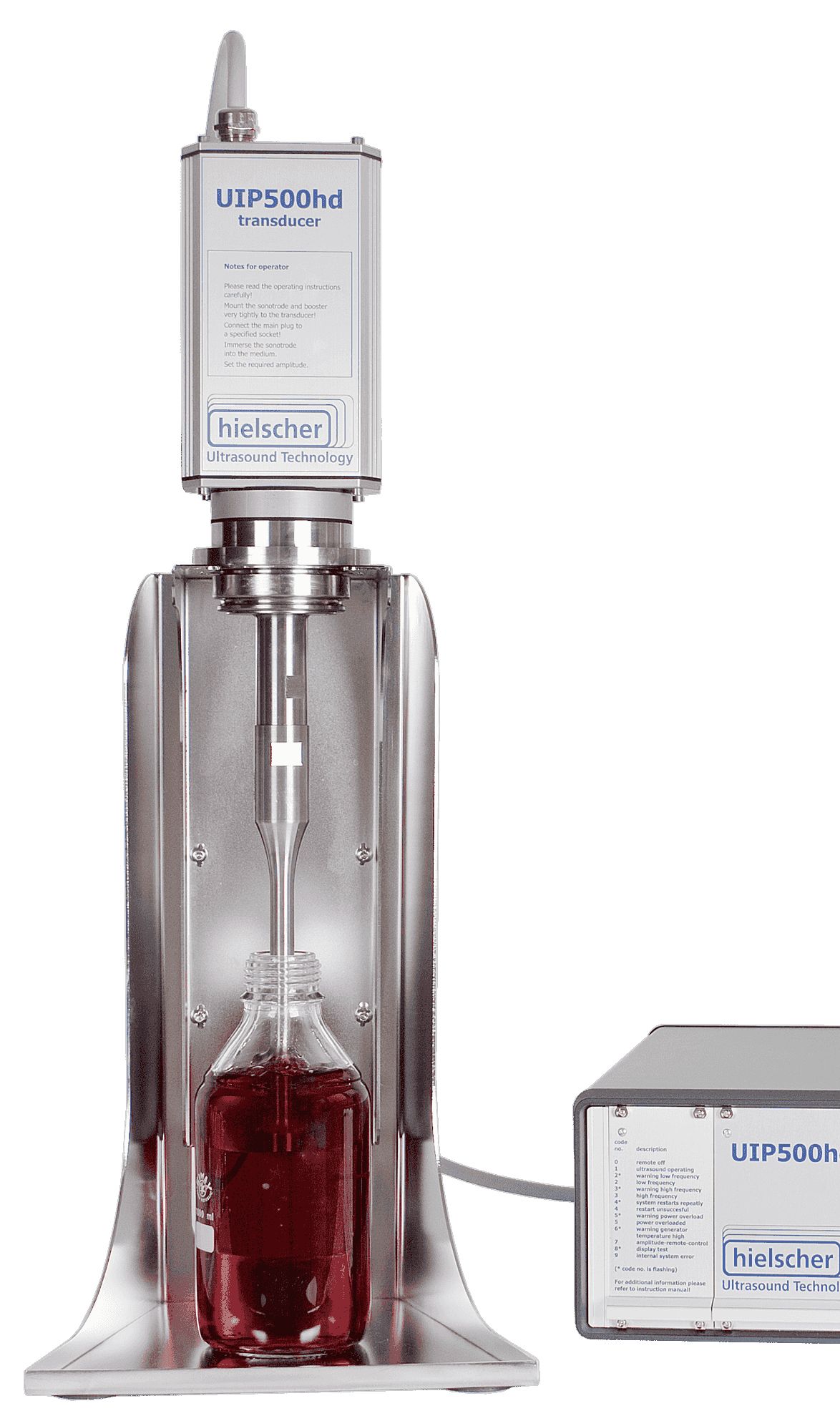

Ultrasonicator UIP500hdT jest potężny 500 W USG homogenizator (kliknij aby powiększyć!)

UIP500hdT z komory przepływowej

Zapytanie o informacje




Zwróć uwagę na nasze Polityka prywatności.


Pełna moc ultradźwiękowa z Process Control

Ultradźwięki mocy jest rozwiązaniem proces do różnych zastosowań, takich jak ciecz emulgowanie, rozdrabiani komórek, szlifowanie lub Rozpuszczenie, UIP500hdT dostarcza intensywne fal ultradźwiękowych wytwarzających silne kawitacji. Kawitacja ultradźwiękowa i powstałe siły ścinające spełnienia wymagających zadań bez problemów. Aby zagwarantować spójne jakość procesuNie tylko rzeczywista moc ultradźwięków dostarczana jest niezbędna, zamiast Wszystkie istotne parametry procesu muszą być kontrolowane. Nowa generacja procesorów HDT ultradźwiękowych pozwala użytkownikowi na sterowanie systemem ultradźwiękowym za pośrednictwem wyświetlacza dotykowego lub pilota przeglądarki. Wszystkie istotne parametry procesu – takie jak amplitudy sonikacji, czasu, temperatury i ciśnienia, – są automatycznie rejestrowane i zapisywane jako plik CSV w sprawie zintegrowanego ComboCard SD / USB.
Tym samym nowa UIP500hdT zapewnia taką samą moc ultradźwięków jak jego poprzednik UIP500hd, ale wyróżnia się z szerokiego zakresu dodatkowych funkcji, co czyni proces USG znacznie bardziej przyjazny dla użytkownika. Z punktu widzenia operacyjnego, dokładna kontrola wszystkich parametrów procesu ultradźwiękowych są absolut kluczowe funkcje.

W UIP500hdT cechy:

  • 500 watów mocy ultradźwięków
  • zbudowany dla wysokiego obciążenia eksploatacyjnego
  • działa 24/7
  • norma przemysłowa
  • kolorowy wyświetlacz dotykowy
  • Przeglądarka Pilot
  • zapisu danych
  • zintegrowany SD / USB ComboCard
  • czujnik temperatury
  • czujnik ciśnienia (opcjonalnie)
  • Połączenie LAN
  • połączenie Ethernet
  • bez instalacji oprogramowania
  • Automatyczne strojenie częstotliwości

Kolorowy ekran dotykowy

Kolorowy wyświetlacz dotykowy z nowej serii HDT z ultrasonicators przemysłowych Hielscher zaKolorowy ekran dotykowy jest doskonałym dodatkiem, dzięki czemu urządzenie jest jeszcze bardziej przyjazne dla użytkownika. Ekran wrażliwy na dotyk i rysik pozwala na łatwą obsługę i gwarantuje dokładne ustawienie parametrów pracy i wyświetlanie ustawienia mocy ultradźwiękowej. Menu sterowania cyfrowego jest intuicyjne w obsłudze i zawiera przejrzyste menu ustawień. Ustawienie amplitudy / mocy i tryb impulsów można regulować za pomocą kolorowego suwaka dotykowego (z 1%, 5% lub 10% przyciągania). Użytkownik decyduje, czy preferuje wyświetlanie amplitudy i mocy jako kolorowe bargrafy lub odwzorowanie liczbowe. Wyświetlacz można zmienić z trybu zwykłego widoku na tryb BIG NUMBER, gdzie wysoki kontrast i duży rozmiar czcionki zmniejszają czytelność.

Przeglądarka Pilot

Procesory przemysłowe serii HDT Hielscher może być wygodne i przyjazne dla użytkownika obsługiwany za pomocą przeglądarki pilocie. Dzięki nowemu interfejsowi sieciowemu LAN, UIP500hdT można kontrolować za pomocą dowolnej popularnej przeglądarki, takiej jak Internet Explorer, Safari, Firefox, Mozilla, mobilna IE / Safari. Połączenie LAN to prosta konfiguracja typu plug-n-play, która nie wymaga instalacji oprogramowania. Urządzenie ultradźwiękowe działa jako serwer / klient DHCP i automatycznie żąda lub przydziela IP. Urządzenie można obsługiwać bezpośrednio z komputera PC / MAC lub za pomocą przełącznika lub routera. Korzystając z opcjonalnego, wstępnie skonfigurowanego routera bezprzewodowego, urządzenie można kontrolować z większości smartfonów lub tabletów, np. Apple iPad. Korzystając z przekierowania portów podłączonego routera, możesz kontrolować swój UIP500hdT przez Internet z dowolnego miejsca na świecie – za pomocą inteligentnego telefonu lub tabletu jako pilota zdalnego sterowania.

Wbudowany port sieci

UIP500hdT może być obsługiwany i kontrolowany poprzez LAN (sieci lokalnej, patrz właściwy kwadrat), który ułatwia pracę i pozwala na dużą elastyczność obróbki. Wszystkie informacje o procesie ultradźwiękowej są zapisywane na karcie danych SD / USB, automatycznie. Czujnik wetknięcia mierzy temperaturę na stałe. Ewentualnie dostępny czujnik ciśnienia może być ponadto podłączony do rejestrowania ciśnienia.

Automatyczne strojenie częstotliwości

Wszystkie urządzenia ultradźwiękowe Hielscher są wyposażone w inteligentny automatycznego strojenia częstotliwości. Gdy urządzenie jest włączone, generator wyczuje optymalną częstotliwość operacyjną i zapewnia, że ​​urządzenie pracuje przy tej częstotliwości. Automatyczne strojenie częstotliwości poprawia ogólną wydajność energetyczną i niezawodność naszych urządzeń ultradźwiękowych.

Industrial Grade i wyjątkową efektywność

UIP500hdT jest zbudowany dla produkcji komercyjnej i spełnia standardy przemysłowe. Jego solidna, wytrzymała konstrukcja została udowodniona w wielu instalacjach komercyjnych na całym świecie, gdzie jest ona wykorzystywana do zastosowań produkcyjnych i ciężkich. Ten ultradźwiękowy procesor wymaga tylko bardzo trochę konserwacji, Jest łatwy w instalacji i prosty w czyszczeniu i dezynfekcji. Specjalne reaktorów komórek przepływu, które są zgodne z zaawansowanego CIP (miejsce czyste-w-) oraz SIP (sterylizować-in-place) wymagania są dostępne, too. Czujnik jest z UIP500hdT klasa IP65, Tak, że może być zainstalowany w wymagających środowiskach, Przetwornik może obsługiwać brudu, kurzu, wilgoci itp działanie zewnątrz, a generator może być umieszczony w innym miejscu zdalnie.(Kliknij aby powiększyć widok!) Całkowita efektywność energetyczna jest ważna dla ultradźwiękowej obróbki cieczy. Sprawność opisuje, jak wiele mocy jest przesyłany z wtyczki do cieczy. Nasze homogenizatory ultradźwiękowe mają ogólną sprawność ponad 80%.
Nasze urządzenia ultradźwiękowe mają bardzo wysoka wydajność w konwersji energii elektrycznej na drgania mechaniczne sonotrody tak, że przetworniki naszych bench-top ultrasonicators ma zamkniętą obudowę. Nie ma szczeliny wentylacyjne w obudowie przetwornika. Ponieważ straty energii, co powoduje nagrzewanie w zamkniętej obudowy przetwornika, jest bardzo niska, nie wymuszonego chłodzenia, takich jak potrzeby sprężone powietrze lub woda. Jednak najważniejszy jest fakt, że więcej energii przekształca się fale ultradźwiękowe w cieczy, w wyniku czego w sposób bardziej intensywne sonikacja, Ogólna sprawność energetyczna UIP500hdT wynosi ok. 80-90% z zasilającą w płyn (kliknij na obrazek powyżej aby powiększyć wykres).

Pełna kontrola amplitudy i High Performance

Kawitacja ultradźwiękowa w wodzieUIP500hdT można uruchomić trwale na 500W, Moc jest przekazywana na kontrolowanym amplitudy, tak, że przemieszczenie w mechaniczne drgania ultradźwiękowe sonotrody jest stała we wszystkich warunkach obciążenia (na przykład w wahania ciśnienia, lepkości itp.); Można zmienić amplitudę od 20 do 100% na generatorze i poprzez zamontowanie jednego z różnych rogów przypominających. Wybrane amplituda jest utrzymywana na stałym poziomie, podczas gdy działanie ultradźwiękami żadnego materiału w każdym ciśnieniem. W ten sposób masz pełna kontrola nad najważniejszym parametrem ultradźwięków: Amplituda.

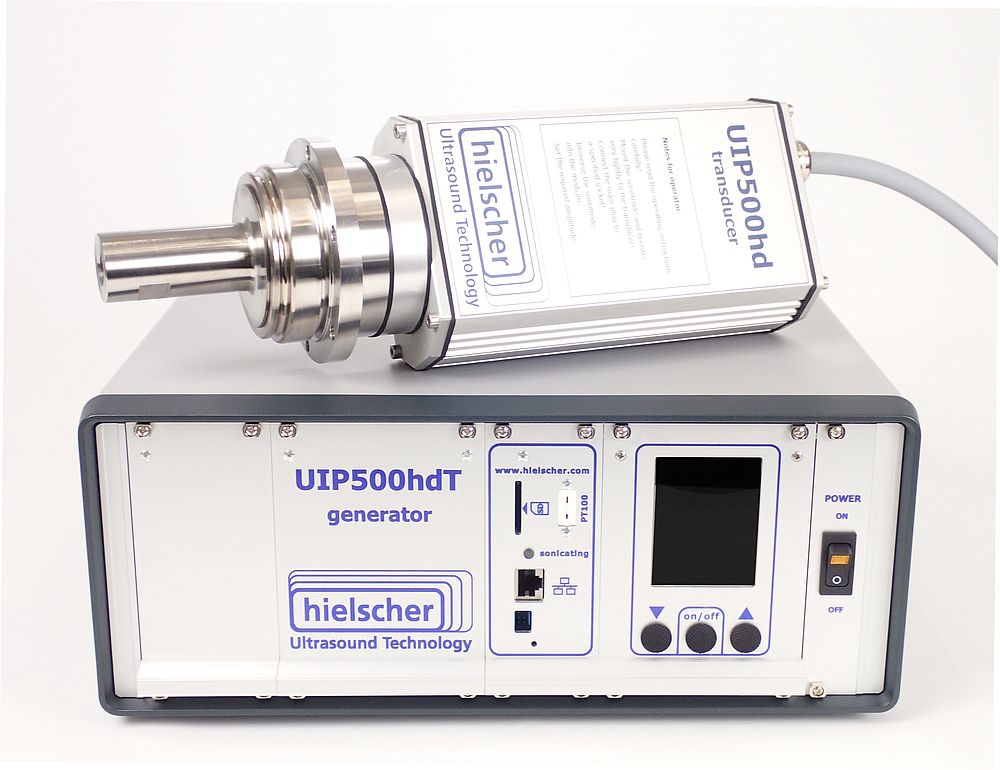

UIP500hdT przetwornik i generator (kliknij aby powiększyć!)

UIP500hdT

Aktualizacja!
Jeśli masz poprzednika takie jak UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd można uaktualnić swoje urządzenie do cyfrowej wersji HDT. Kliknij tutaj, aby dowiedzieć się więcej o uaktualnieniu z wersji HD HDT!

Żądanie oferty na ten przedmiot!

Aby otrzymać oferte, podaj swoje dane kontaktowe w formularzu poniżej. Typowa konfiguracja urządzenia jest wstępnie zaznaczona. Czuj się wolny aby zrewidować wybór przed kliknięciem przycisku do żądania oferty.








Proszę wskazać informacje, które chcą Państwo otrzymać, poniżej:



  • Przetwornik UIP500

    składający się z przetwornika ultradźwiękowego i generatora, częstotliwości ultradźwiękowej 20 kHz, automatycznego systemu strojenia częstotliwości, amplitudy 25 mikronów, amplitudy regulowanej od 20 do 100%, zabezpieczony przed pracą na sucho, stopień ochrony przetwornika IP64, sterowanie cyfrowe, z kolorowym ekranem dotykowym, zintegrowany licznik czasu (0,1 sekundy do 99 dni), wyłączenie po osiągnięciu końcowego poboru energii: Ws, Wh, kWh; automatyczna kalibracja w razie potrzeby: określanie mocy zależnej od amplitudy i biegu jałowego, zapis danych: amplituda, moc, czas, temperatura na wewnętrznej karcie SD/USB ComboCard (1 GB), wyświetlacz i zdalne sterowanie przez przeglądarkę na komputerze PC lub MAC bez instalacji oprogramowania, z czujnikiem temperatury, wskazanie temperatury: °C, °F (-50°C do 200°C), kontrola temperatury: zmienne punkty wyłączenia/włączenia (-50°C - 200°C), przetwornik kabla 3m do generatora, z narzędziami montażowymi, tuba tytanowa z gwintem wewnętrznym M14x1



  • do użycia z kołnierzem RFLA100, do komory przepływowej lub nieciągły, tytanu, średnica końcówki 18mm, Gwint M14x1 ok. długość 125 mm (W / O gwintu), stosunek amplitudy ok. 1: 3,5



  • do użycia z kołnierzem RFLA100, do komory przepływowej lub nieciągły, tytanu, średnica końcówki 22 mm, Gwint M14x1 ok. długość 125 mm (W / O gwintu), stosunek amplitudy ok. 1: 2,4



  • do użycia z kołnierzem RFLA100, do komory przepływowej lub nieciągły, tytanu, średnica końcówki 34 mm, Gwint M14x1 ok. długość 125 mm (W / O gwintu), stosunek amplitudy ok. 1: 1,0



  • do użycia z kołnierzem RFLA100, do komory przepływowej lub nieciągły, tytanu, średnica końcówki 40mm, Gwint M14x1 ok. długość 125 mm (W / O gwintu), stosunek amplitudy ok. 1: 0,7



  • do pracy okresowej, tytanu, średnica końcówki 50mm, Gwint M14x1 ok. długość 125 mm (W / O gwintu), stosunek amplitudy ok. 1: 0,5



  • Kołnierze ze stali nierdzewnej oscylacji oddzielenie, na komórce pomiarowej lub nieciągły, tytanu, średnica końcówki 50mm, Gwint M14x1 ok. długość 125 mm (W / O gwintu), stosunek amplitudy ok. 1: 0,5



  • O-pierścienia uszczelniającego (2xNBR) do sonotrody, średnica 100 mm, ze stali nierdzewnej, do stosowania z sonotrody BS4d18, BS4d22, BS4d34 lub BS4d40, o-ring (NBR), do mocowania do przepływu przez komórki FC100L1-1S lub FC100L1K-1S



  • rozkładowi w reaktorze ze stali nierdzewnej, max. ciśnienie 10 barów, dla UIP500hdT do UIP2000hdT w połączeniu z kołnierzem sonotrody i stać ST2, NBR O-ring, złącza rurowe (1/2 cala) z uchwytem



  • rozkładowi w reaktorze ze stali nierdzewnej z płaszczem chłodzącymMax. ciśnienie 10 barów, dla UIP500hdT do UIP2000hdT w połączeniu z kołnierzem sonotrody i stać ST2, NBR O-ring, złączki rurowe (1/2 cala płynów, chłodzenie 1/4 cala) za pomocą zacisku



  • do komory przepływowej FC100L1-1S lub FC100L1K-1S, obniżenie objętości reaktora, do stosowania z sonotrody BS4d18 (F) lub BS4d22 (F), NBR O-ring, stal nierdzewna



  • Insert34 na komórkach przepływu FC100L1-1S lub FC100L1K-1S, do zmniejszenia objętości reaktora, do stosowania z sonotrody BS4d18 (F), BS4d22 (F) lub BS4d34 (F), NBR O-ring, stali nierdzewnej



  • dla zwiększenia mechanicznej (lub obniżenie) amplitudy w sonotrody amplitudy w stosunku 1: 1,2 (Lub 1: 0,83), tytan, gwinty M14x1 do stosowania za pomocą śrub gwintowanych tytanu (TiM14x1)



  • dla zwiększenia mechanicznej (lub obniżenie) amplitudy w sonotrody amplitudy w stosunku 1: 1,4 (1 lub 0,71), tytan, gwinty M14x1 do stosowania za pomocą śrub gwintowanych tytanu (TiM14x1)



  • dla zwiększenia mechanicznej (lub obniżenie) amplitudy w sonotrody amplitudy w stosunku 1: 1,8 (Lub 1: 0,56), tytan, gwinty M14x1 do stosowania za pomocą śrub gwintowanych tytanu (TiM14x1)



  • dla zwiększenia mechanicznej (lub obniżenie) amplitudy w sonotrody amplitudy w stosunku 1: 2,2 (1 lub 0,45), tytan, gwinty M14x1 do stosowania za pomocą śrub gwintowanych tytanu (TiM14x1)



  • Stojak na procesory ultradźwiękowe UIP500hdT, UIP1000hdT i UIP2000hdT.

    polerowania elektrolitycznego nierdzewnej stali, wymaganego do komory przepływowej FC100L1-1S lub FC100L1K-1S, regulacja wysokości 370 do 590mm, Taca



  • LabLift, np. do intensywnej sonizacji płynów w zlewkach szklanych w laboratorium.

    do łatwego pozycjonowania próbek pod sondą ultradźwiękową w celu kontroli głębokości zanurzenia, stal nierdzewna, podstawa 100x100mm, regulowana wysokość: od 50 do 125mm



  • Sound Protection Box dla UIP500hdT, UIP1000hdT i UIP2000hdT ultradźwięków w celu zmniejszenia emisji dźwięku podczas przetwarzania kawitacyjnego.

    UIP500hdT do UIP2000hdT np do użycia z podstawą ST2 i przepływu komórek FC100L1-1S lub FC100L1K-1S
