UIP500hdT – Lavorazioni industriali su piccola scala

Il processore a ultrasuoni UIP500hdT (20kHz, 500W) è un dispositivo di livello industriale per i test pilota e la lavorazione di liquidi su piccola scala. Tra le applicazioni più comuni dell'UIP500hdT ci sono l'omogeneizzazione, la dispersione, l'emulsificazione, la disintegrazione cellulare e le reazioni ecochimiche. Un display touch a colori, il controllo remoto tramite browser, la protocollazione automatica dei dati su una scheda SD integrata e i sensori di temperatura e pressione offrono un controllo completo del processo e un elevato comfort operativo.

L'UIP500hdT funziona ad una frequenza ultrasonica di 20kHz. Le onde ultrasoniche a questa frequenza creano un intensa cavitazione nei liquidi. Gli effetti cavitazionali possono essere utilizzati per molteplici applicazionicome: la emulsione, la dispersione, l'omogeneizzazione, interruzione ed estrazione delle cellule, Deagglomeratoe Degasaggio.

L'UIP500hdT può essere utilizzato con molti accessori, come vari sonotrodi, booster e celle di flusso. Per la lavorazione di lotti superiori a 5 litri, si consiglia generalmente di sonicato utilizzando un reattore a cellule di flusso (modalità di flusso) per ottenere una maggiore consistenza di lavorazione. Quando viene utilizzato per la sonicazione di liquidi in modalità di flusso, l'UIP500hdT può trattare tipicamente tra 0,25 e 2,0L/min (la portata effettiva dipende dall'applicazione). Come tutti i nostri dispositivi, l'UIP500hdT può essere utilizzato 24 ore al giorno (24h/7d). Pertanto, questo setup potrebbe elaborare da 0,5 a 3 m circa.3 al giorno. Per una maggiore produttività, si consiglia di utilizzare uno dei seguenti dispositivi:

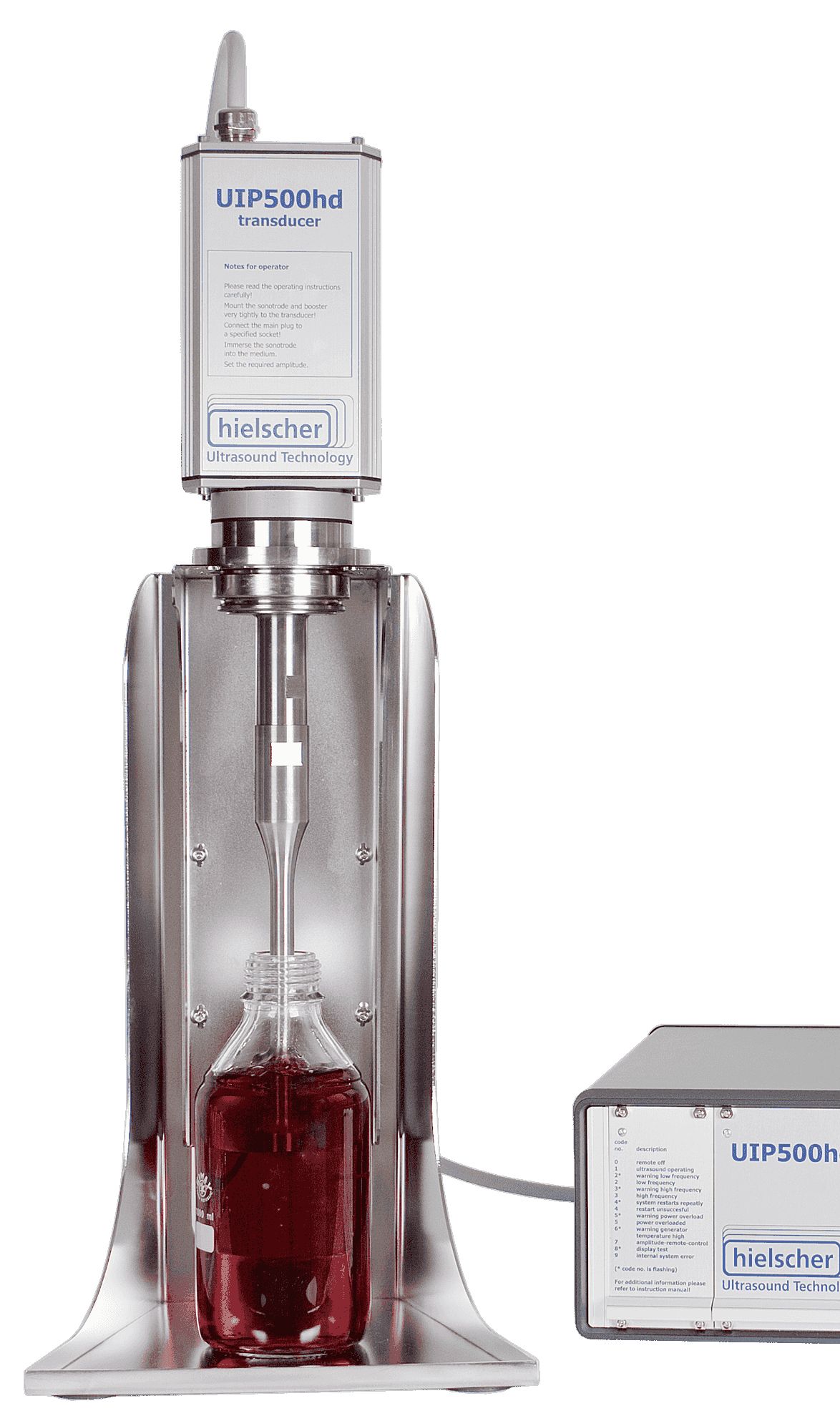

L'ultrasuoni UIP500hdT è un potente omogeneizzatore ad ultrasuoni da 500 W (Clicca per ingrandire!)

UIP500hdT con cella di flusso

Ultrasuoni di potenza con controllo completo del processo

Power ultrasuoni è la soluzione di processo per varie applicazioni di liquidi, come ad esempio emulsificazione, riduzione delle dimensioni delle particelle, smerigliatura o dissoluzione. La UIP500hdT eroga intense onde ultrasoniche che generano una forte cavitazione. La cavitazione ad ultrasuoni e le forze di taglio che ne risultano adempiono senza problemi a compiti impegnativi. Per garantire una coerente qualità del processonon solo l'effettiva potenza ultrasonica erogata è essenziale, ma anche la potenza effettiva degli ultrasuoni tutti i parametri di processo importanti devono essere controllati. La nuova generazione di processori ad ultrasuoni hdT consente all'utente di utilizzare il sistema ad ultrasuoni tramite il display touch screen o il telecomando del browser. Tutti i parametri di processo rilevanti – come ampiezza, tempo di sonicazione, temperatura e pressione – vengono automaticamente registrati e salvati come file CSV sulla ComboCard SD/USB integrata.
In questo modo, il nuovo UIP500hdT fornisce la stessa potenza a ultrasuoni del suo predecessore UIP500hd, ma eccelle con una vasta gamma di funzioni aggiuntive, che rende il processo a ultrasuoni molto più facile da usare. Dal punto di vista operativo, il controllo preciso di tutti i parametri di processo ad ultrasuoni sono funzioni chiave assolute.

Le caratteristiche di UIP500hdT:

  • 500 watt di potenza ad ultrasuoni
  • costruito per impieghi gravosi
  • funziona 24 ore su 24, 7 giorni su 7
  • standard industriale
  • display a colori
  • Controllo remoto del browser
  • registrazione dei dati
  • ComboCard SD/USB integrata
  • sensore di temperatura
  • sensore di pressione (disponibile come optional)
  • Connessione LAN
  • Connessione Ethernet
  • nessuna installazione di software
  • Sintonizzazione automatica della frequenza

Schermo tattile a colori

Touch display a colori della nuova serie hdT degli ultrasuoni industriali di Hielscher.Il touch-screen a colori è un grande miglioramento che rende il dispositivo ancora più facile da usare. Lo schermo sensibile al tatto e allo stilo consente una facile gestione e garantisce l'accurata impostazione dei parametri operativi e la visualizzazione della potenza impostata per gli ultrasuoni. Il menu di controllo digitale è intuitivo e presenta un menu di impostazioni chiaramente strutturato. L'impostazione di ampiezza/potenza e la modalità impulso possono essere regolati da un touch-slider colorato (con 1%, 5% o 10% di scatto). L'utente decide, se preferisce la visualizzazione di ampiezza e potenza come bargraphs colorati o rappresentazione numerica. Il display può essere cambiato dalla modalità di visualizzazione normale alla modalità GRANDE NUMERO, dove un contrasto elevato e le grandi dimensioni dei caratteri ne facilitano la leggibilità.

Controllo remoto del browser

I processori industriali Hielscher della serie hdT possono essere comodi e facili da usare tramite il telecomando del browser. Grazie alla sua nuova interfaccia web LAN, l'UIP500hdT può essere controllato utilizzando qualsiasi browser comune, come Internet Explorer, Safari, Firefox, Mozilla, IE/Safari mobile. La connessione LAN è una semplice configurazione plug-n-play che non richiede l'installazione di software. Il dispositivo a ultrasuoni funge da server/client DHCP e richiede o assegna automaticamente un IP. Il dispositivo può essere azionato direttamente dal PC/MAC o utilizzando un interruttore o un router. Utilizzando un router wireless opzionale pre-configurato, il dispositivo può essere controllato dalla maggior parte degli smartphone o tablet computer, ad esempio l'Apple iPad. Utilizzando la porta di inoltro di un router collegato, è possibile controllare il vostro UIP500hdT via internet da qualsiasi parte del mondo. – utilizzando lo smart-phone o il tablet come telecomando.

Rete integrata

L'UIP500hdT può essere azionato e controllato tramite LAN (rete locale, vedi riquadro a destra) che facilita il funzionamento e consente un'elevata flessibilità di elaborazione. Tutte le informazioni del processo di sonicazione sono registrate automaticamente su una scheda dati SD/USB. Un sensore collegabile a spina misura la temperatura in modo permanente. Un sensore di pressione, disponibile come opzione, può essere inserito per registrare la pressione.

Sintonizzazione automatica della frequenza

Tutti gli apparecchi ad ultrasuoni Hielscher sono dotati di una sintonizzazione automatica intelligente della frequenza. Quando l'apparecchio è acceso, il generatore rileva la frequenza operativa ottimale e assicura che l'apparecchio funzioni a tale frequenza. La regolazione automatica della frequenza migliora l'efficienza energetica complessiva e l'affidabilità dei nostri dispositivi a ultrasuoni.

Grado industriale ed efficienza eccezionale

L'UIP500hdT è costruito per la produzione commerciale e soddisfa gli standard industriali. Il suo design robusto e durevole è stato testato in molte installazioni commerciali in tutto il mondo, dove viene utilizzato per la produzione e per applicazioni pesanti. Questo processore ad ultrasuoni richiede solo molto poca manutenzioneè facile da installare e semplice da pulire e sanificare. Sono disponibili anche reattori a celle a flusso speciali che soddisfano i requisiti avanzati CIP (clean-in-place) e SIP (sterilizzazione sul posto). Il trasduttore dell'UIP500hdT è Grado IP65in modo che possa essere installato in ambienti esigenti. Il trasduttore è in grado di gestire sporco, polvere, umidità, funzionamento esterno, ecc. mentre il generatore può essere posizionato in un'altra area.L'efficienza energetica complessiva è importante per il trattamento a ultrasuoni dei liquidi. L'efficienza descrive quanta potenza viene trasmessa dalla spina al liquido. I nostri omogeneizzatori ad ultrasuoni hanno un'efficienza complessiva di oltre l'80%.
I nostri dispositivi a ultrasuoni hanno un molto alta efficienza nella conversione dell'energia elettrica in oscillazioni meccaniche del sonotrodo, in modo che i trasduttori dei nostri ultrasuoni da banco abbiano un alloggiamento chiuso. Non ci sono fessure di ventilazione nella custodia del trasduttore. Poiché la perdita di energia, che causerebbe un riscaldamento nell'alloggiamento chiuso del trasduttore è molto bassa, non è necessario un raffreddamento forzato, come l'aria compressa o l'acqua. Tuttavia, il fatto più importante è che più energia viene convertito in onde ultrasoniche nel liquido, dando luogo ad un sonicazione più intensa. L'efficienza energetica complessiva dell'UIP500hdT è di circa l'80-90% dalla spina di alimentazione al liquido (clicca sull'immagine qui sopra per ingrandire il grafico).

Controllo totale dell'ampiezza e prestazioni elevate

Cavitazione ultrasonica in acquaL'UIP500hdT può essere eseguito permanentemente a 500W. La potenza viene trasmessa ad un'ampiezza controllata, in modo che lo spostamento delle vibrazioni meccaniche ultrasoniche al sonotrodo sia costante in tutte le condizioni di carico (es. a pressioni fluttuanti, viscosità, ecc.). È possibile modificare l'ampiezza dal 20 al 100% al generatore e montando una delle varie trombe booster. L'ampiezza scelta viene mantenuta costante, mentre il suono di qualsiasi materiale a qualsiasi pressione. In questo modo si ha la il pieno controllo del parametro ecografico più importante: Ampiezza.

Richiesta informazioni




Nota il nostro informativa sulla privacy.

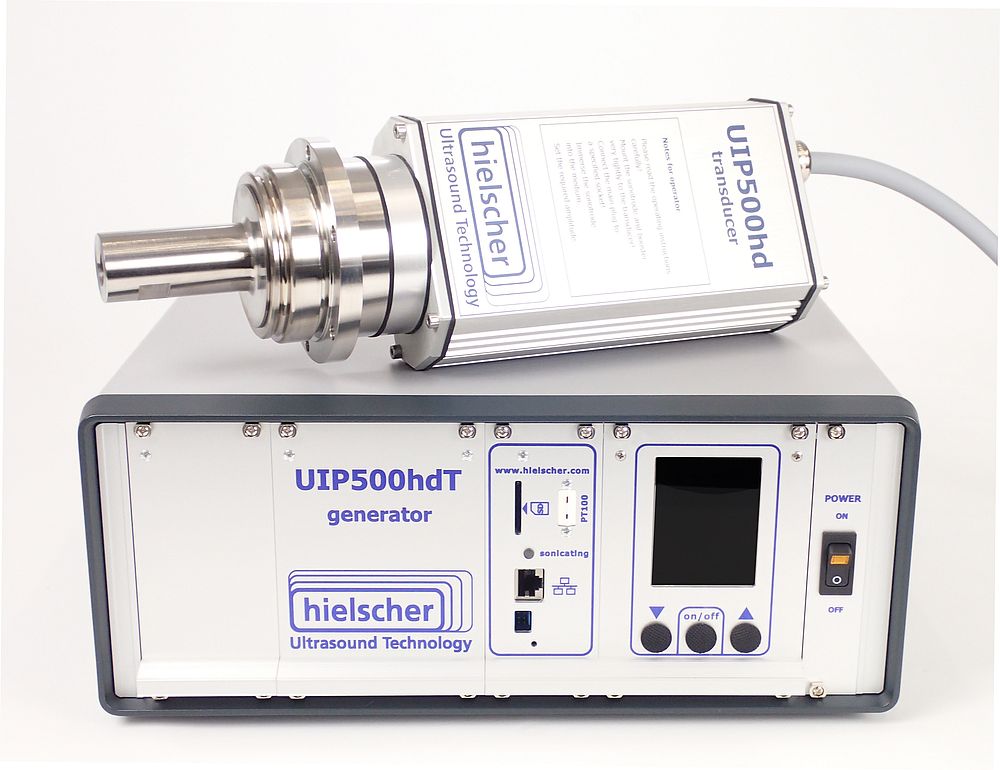

Trasduttore e generatore UIP500hdT (cliccare per ingrandire!)

UIP500hdT

Aggiornamento!
Se si dispone di un predecessore come UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, è possibile aggiornare il dispositivo alla versione digitale hdT. Clicca qui per saperne di più sull'aggiornamento dalla versione hd alla versione hdT!

Richiedi una Proposta per questo articolo!

Per ricevere una proposta, inserisci i tuoi dati di contatto nel modulo sottostante. Viene preselezionata una configurazione tipica del dispositivo. Sentitevi liberi di rivedere la selezione prima di cliccare sul pulsante per richiedere la proposta.








Si prega di indicare le informazioni, che si desidera ricevere, qui di seguito:



  • Trasduttore UIP500

    composto da trasduttore e generatore ad ultrasuoni, frequenza ultrasonica 20kHz, sistema automatico di sintonia di frequenza, ampiezza 25 micron, ampiezza regolabile da 20 a 100%, funzionamento a secco protetto, grado IP64, controllo digitale, con touch-screen a colori, timer di conto alla rovescia integrato (da 0.1sec a 99 giorni), spegnimento al raggiungimento dell'energia finale immessa: Ws, Wh, Wh, kWh; calibrazione automatica quando necessario: determinazione della potenza in funzione dell'ampiezza per disabilitare l'effettivo input di energia, registrazione dati: ampiezza, potenza, tempo, temperatura su SD/USB ComboCard interna (1GB), display e controllo remoto via browser su PC o MAC senza installazione software, con sensore di temperatura, indicazione della temperatura: °C, °F (da -50°C a 200°C), controllo della temperatura: punti di disinserimento/accensione variabili (-50°C - 200°C), trasduttore a cavo di 3 m verso il generatore, con attrezzi di montaggio, clacson in titanio con filettatura interna M14x1



  • per l'uso con la flangia RFLA100, per funzionamento a flusso o a batch, titanio, diametro punta 18mmfiletto maschio M14x1, lunghezza 125mm (senza filetto), rapporto di ampiezza circa 1:3,5



  • per l'uso con la flangia RFLA100, per funzionamento a flusso o a batch, titanio, diametro punta 22mmfiletto maschio M14x1, lunghezza 125mm circa (senza filetto), rapporto di ampiezza circa 1:2.4



  • per l'uso con la flangia RFLA100, per funzionamento a flusso o a batch, titanio, diametro punta 34mmfiletto maschio M14x1, lunghezza 125mm (senza filetto), rapporto di ampiezza circa 1:1.0



  • per l'uso con la flangia RFLA100, per funzionamento a flusso o a batch, titanio, diametro punta 40mmfiletto maschio M14x1, lunghezza 125mm (senza filetto), rapporto di ampiezza circa 1:0.7



  • per funzionamento a lotti, titanio, diametro punta 50mmfiletto maschio M14x1, lunghezza 125mm (senza filetto), rapporto di ampiezza circa 1:0.5



  • con flangia di disaccoppiamento oscillante in acciaio inox, per operazioni a flusso o a batch, titanio, diametro punta 50mmfiletto maschio M14x1, lunghezza 125mm (senza filetto), rapporto di ampiezza circa 1:0.5



  • con O-ring di tenuta (2xNBR) al sonotrodo, diametro 100mm, acciaio inossidabile, per l'uso con sonotrodi BS4d18, BS4d22, BS4d34 o BS4d40, con O-Ring (NBR) per il montaggio su celle a flusso FC100L1-1S o FC100L1K-1S.



  • reattore in acciaio inossidabile scomponibile, pressione max. 10 bar, per UIP500hdT a UIP2000hdT in combinazione con flangia sonotrodo e supporto ST2, O-ring in NBR, raccordi per tubi (1/2 pollice) con clip.



  • reattore in acciaio inossidabile scomponibile con camicia di raffreddamentopressione max. 10 bar, per UIP500hdT a UIP2000hdT in combinazione con flangia sonotrodo e supporto ST2, O-ring in NBR, raccordi per tubi (fluido 1/2 pollice, raffreddamento 1/4 di pollice) con clip.



  • per celle a flusso FC100L1-1S o FC100L1K-1S, per la riduzione del volume del reattore, per uso con sonotrodi BS4d18(F) o BS4d22(F), NBR O-ring, acciaio inossidabile.



  • Insert34, per celle a flusso FC100L1-1S o FC100L1K-1S, per la riduzione del volume del reattore, per uso con sonotrodi BS4d18(F), BS4d22(F) o BS4d34(F), O-ring NBR, acciaio inossidabile.



  • per aumento (o diminuzione) meccanico dell'ampiezza al sonotrodo, ampiezza rapporto 1:1:1.2 (o 1:0.83), titanio, filettatura femmina M14x1, da utilizzare con viti in titanio (TiM14x1)



  • per aumento (o diminuzione) meccanico dell'ampiezza al sonotrodo, ampiezza rapporto 1:1:1.4 (o 1:0.71), titanio, filettatura femmina M14x1, da utilizzare con viti in titanio (TiM14x1)



  • per aumento (o diminuzione) meccanico dell'ampiezza al sonotrodo, ampiezza rapporto 1:1:1.8 (o 1:0.56), titanio, filettatura femmina M14x1, da utilizzare con viti in titanio (TiM14x1)



  • per aumento (o diminuzione) meccanico dell'ampiezza al sonotrodo, ampiezza rapporto 1:2.2.2 (o 1:0.45), titanio, filettatura femmina M14x1, da utilizzare con viti in titanio (TiM14x1)



  • Supporto per processori ad ultrasuoni UIP500hdT, UIP1000hdT e UIP2000hdT

    acciaio inox elettrolucidato, necessario per le celle di flusso FC100L1-1S o FC100L1K-1S, altezza regolabile da 370 a 590 mm, vassoio di raccolta



  • LabLift, ad esempio per l'intensa sonicazione di liquidi in bicchieri di vetro in laboratorio.

    per il facile posizionamento dei campioni sotto le sonde ad ultrasuoni per il controllo della profondità di immersione, in acciaio inox, impronta 100x100mm, altezza regolabile: da 50 a 125mm.



  • Box di protezione acustica per ultrasuoni UIP500hdT, UIP1000hdT e UIP2000hdT per ridurre l'emissione sonora dell'elaborazione cavitazionale.

    Da UIP500hdT a UIP2000hdT , ad es. per l'uso con supporto ST2 e celle di flusso FC100L1-1S o FC100L1K-1S
