Emulsificazione mediante cavitazione ultrasonica

Un’ampia gamma di prodotti intermedi e di consumo – come cosmetici, lozioni per la pelle, unguenti farmaceutici, vernici, pitture, lubrificanti e combustibili – si basa interamente o in parte su emulsioni.
Hielscher produce i più grandi processori industriali a ultrasuoni per liquidi al mondo, destinati all’emulsificazione efficiente di flussi di grande volume negli impianti di produzione.

Come funziona l’emulsificazione a ultrasuoni

Applicazioni di laboratorio: In laboratorio, la capacità emulsionante degli ultrasuoni è nota e utilizzata da molto tempo grazie ai numerosi vantaggi dell’omogeneizzazione e dell’emulsificazione a ultrasuoni.

La tecnologia

Un’emulsificazione a ultrasuoni affidabile si basa sull’impiego di sonde a ultrasuoni, note anche come sonotrodi. Il processo funziona come segue:

  1. Accoppiamento dell’energia ultrasonica: Attraverso la sonda a ultrasuoni, gli ultrasuoni ad alta intensità vengono accoppiati ai liquidi, generando cavitazione acustica.
  2. Effetto della cavitazione: La cavitazione ultrasonica o acustica genera elevate forze di taglio, che forniscono l’energia necessaria per frammentare le gocce di grandi dimensioni fino a ottenere gocce di dimensioni nanometriche.
  3. Formazione dell’emulsione: Due o più fasi liquide vengono miscelate per ottenere un’emulsione submicrometrica o nanometrica uniforme.

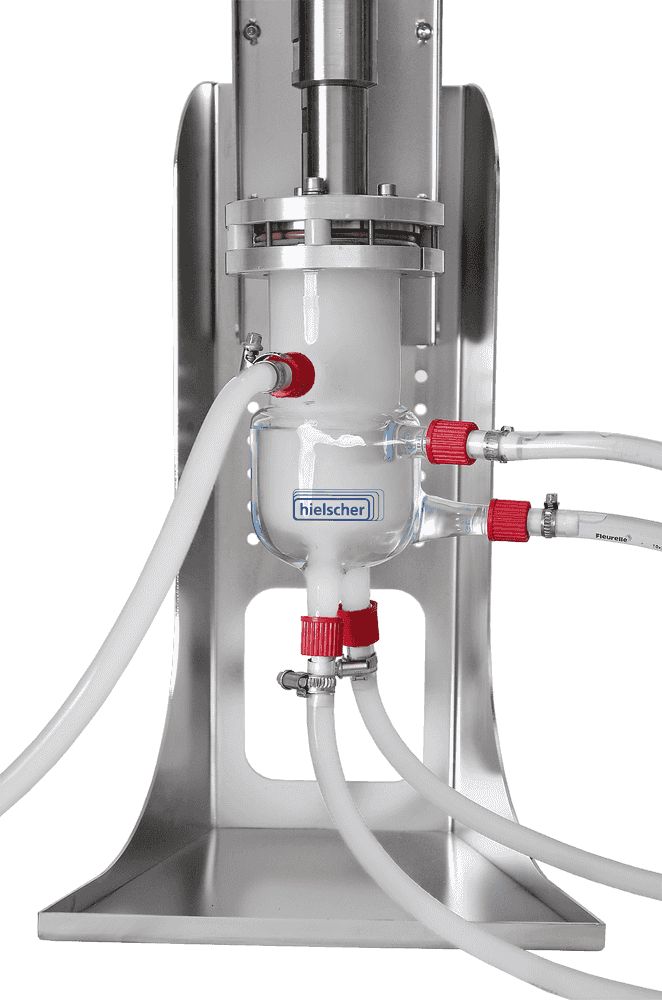

Passaggio alla scala industriale mediante tecnologia a flusso continuo: L’utilizzo di celle di flusso a ultrasuoni consente un passaggio lineare alla produzione industriale di nanoemulsioni, trattando flussi di grande volume in modalità continua.



Nanoemulsione di CBD – Produzione di una nanoemulsione traslucida con l’omogeneizzatore a ultrasuoni UP400StIn questo video prepariamo una nanoemulsione di olio di canapa ricco di CBD in acqua utilizzando il sonicatore Hielscher UP400St. Analizziamo quindi la nanoemulsione con un NANO-flex DLS. I risultati delle misurazioni mostrano una distribuzione granulometrica ponderata per volume molto stretta, nell’intervallo da 9 a 40 nanometri. Il 95 per cento di tutte le particelle ha dimensioni inferiori a 28 nanometri.
In questo video prepariamo una nanoemulsione di olio di canapa ricco di CBD in acqua utilizzando il sonicatore Hielscher UP400St. Analizziamo quindi la nanoemulsione con un NANO-flex DLS. I risultati delle misurazioni mostrano una distribuzione granulometrica ponderata per volume molto stretta, nell’intervallo da 9 a 40 nanometri. Il 95 per cento di tutte le particelle ha dimensioni inferiori a 28 nanometri.

Richiesta di informazioni

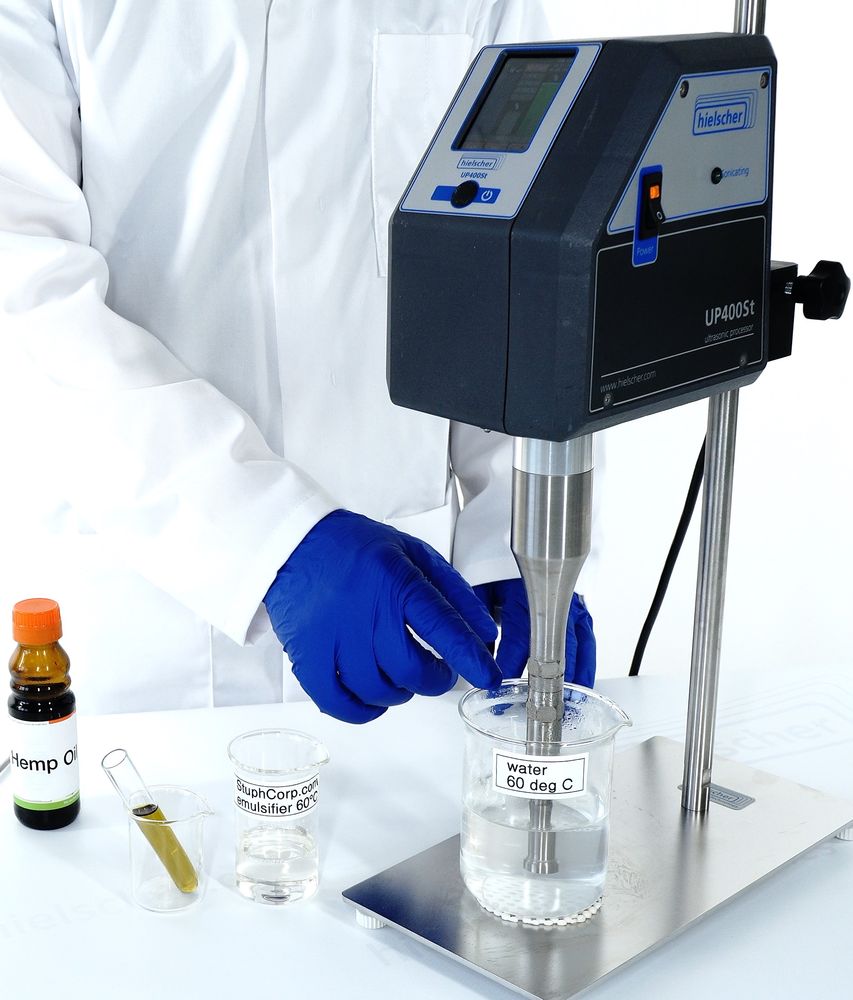

Preparazione a ultrasuoni di una nanoemulsione di CBD utilizzando la sonda a ultrasuoni UP400ST.

Preparazione a ultrasuoni di una nanoemulsione limpida utilizzando il sonicatore UP400ST.

I vantaggi dell’emulsificazione a ultrasuoni

L’emulsificazione a ultrasuoni mediante un sonicatore a sonda offre diversi vantaggi rispetto ad altre tecniche di emulsificazione:

  1. Maggiore stabilità dell’emulsione: L’emulsificazione a ultrasuoni produce gocce più piccole e una distribuzione più uniforme delle gocce, migliorando la stabilità dell’emulsione e prolungandone la durata di conservazione. Gli ultrasuoni di potenza consentono di produrre in modo affidabile gocce di dimensioni submicrometriche e nanometriche.
  2. Efficienza energetica: L’emulsificazione a ultrasuoni richiede meno energia rispetto ad altri metodi di emulsificazione, risultando quindi un processo più efficiente dal punto di vista energetico.
  3. Scalabilità: L’emulsificazione a ultrasuoni può essere facilmente adattata a scale maggiori o minori in funzione del volume richiesto, risultando un processo versatile sia per le applicazioni di laboratorio sia per quelle industriali.
  4. Risparmio di tempo: L’emulsificazione a ultrasuoni può essere un processo molto rapido, con la formazione di emulsioni in un tempo compreso tra pochi secondi e alcuni minuti, a seconda dei liquidi, del volume e dell’apparecchiatura.
  5. Minore necessità di tensioattivi: L’emulsificazione a ultrasuoni può ridurre la necessità di tensioattivi, spesso richiesti per stabilizzare le emulsioni. Tuttavia, riducendo le dimensioni delle gocce, aumenta la superficie della particella e una superficie maggiore deve essere ricoperta da un tensioattivo. La sonicazione è compatibile con quasi ogni tipo di tensioattivo, compresi emulsionanti alternativi e innovativi.
  6. Generazione di calore minima e controllabile: L’emulsificazione a ultrasuoni è un processo non termico e la generazione di calore durante il trattamento può essere evitata o ridotta a un livello minimo. In questo modo si riduce il rischio di degradazione termica di composti o ingredienti sensibili.

I vantaggi dell’emulsificazione a ultrasuoni mediante un sonicatore a sonda la rendono una scelta eccellente per l’emulsificazione in diversi settori, tra cui alimenti e bevande, prodotti farmaceutici, cosmetici, prodotti di chimica fine e combustibili.
Scopri di più sull’emulsificazione a ultrasuoni della maionese!
Scopri di più sulla produzione di emulsioni di cera di paraffina mediante sonicazione!
Scopri di più sulle emulsioni di acqua in gasolio prodotte mediante ultrasuoni!



La misurazione DLS mostra la distribuzione uniforme delle dimensioni delle gocce di un'emulsione di olio di rosa in acqua prodotta mediante ultrasuoni. (Hielscher Ultrasonics)

La misurazione DLS mostra la distribuzione uniforme delle dimensioni delle gocce di un’emulsione di olio di rosa in acqua prodotta mediante ultrasuoni.





La sonicazione è una tecnica efficace di emulsificazione e nanoemulsificazione.Che cos’è un’emulsione?
Le emulsioni sono dispersioni di due o più liquidi immiscibili. Gli ultrasuoni ad alta intensità forniscono la potenza necessaria per disperdere una fase liquida (fase dispersa) sotto forma di piccole gocce in una seconda fase (fase continua). Nella zona di dispersione, le bolle di cavitazione che implodono provocano intense onde d’urto nel liquido circostante e determinano la formazione di getti liquidi ad alta velocità.
Emulsificazione a ultrasuoni dell’olio d’oliva in acqua – Sonicatore Hielscher UP200HtScoprite la potenza dell’omogeneizzatore a ultrasuoni UP200Ht di Hielscher, da 200 watt, mentre emulsiona olio d’oliva in acqua distillata senza tensioattivi. Scoprite come la sonicazione consente di ottenere emulsioni migliori.

Nanoemulsioni – L’applicazione di potenza per i sonicatori

Le nanoemulsioni sono emulsioni con gocce di dimensioni generalmente inferiori a 100 nanometri. Le nanoemulsioni offrono diversi vantaggi rispetto alle emulsioni convenzionali, tra cui proprietà funzionali uniche, maggiore stabilità, trasparenza, ecc.
La sonicazione supera le tecnologie tradizionali di emulsificazione, soprattutto nella formazione di nanoemulsioni. Ciò è dovuto al principio di funzionamento degli ultrasuoni, altamente efficiente e caratterizzato da un’elevata intensità energetica.


Il video seguente mostra il processo di emulsificazione dell’olio (giallo) in acqua (rosso) utilizzando il sonicatore da laboratorio UP400S.

Emulsificazione dell’olio in acqua con UP400SQuesto video mostra il sonicatore Hielscher UP400S durante la preparazione di un’emulsione olio in acqua di dimensioni nanometriche.
Questo video mostra il sonicatore Hielscher UP400S durante la preparazione di un’emulsione olio in acqua di dimensioni nanometriche.



Principio di funzionamento dell’emulsificazione a ultrasuoni

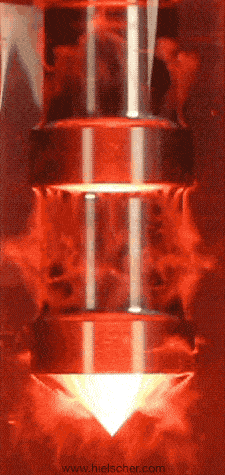

Potente cavitazione ultrasonica sul sonotrodo Hielscher CascatrodeCavitazione acustica: la forza motrice dell’emulsificazione e della nanoemulsificazione a ultrasuoni
L’emulsificazione a ultrasuoni si basa sui potenti effetti della cavitazione acustica, un fenomeno che si verifica quando onde ultrasoniche ad alta intensità attraversano un liquido. Durante questo processo si formano bolle microscopiche, che crescono e poi collassano violentemente. Il collasso implosivo di queste bolle genera condizioni locali estreme, tra cui intensi gradienti di pressione e temperatura, elevate forze di taglio, onde d’urto e microgetti liquidi. Queste forze frammentano efficacemente particelle, gocce e agglomerati di grandi dimensioni in strutture molto più piccole.
L’immagine a sinistra illustra la cavitazione acustica generata dal processore a ultrasuoni UIP1000hdT (1000 W) in funzione in una colonna di vetro riempita di liquido.

Come la cavitazione acustica migliora l’emulsificazione

Sia nell’emulsificazione sia nella nanoemulsificazione, l’intensità della cavitazione è un fattore fondamentale nel determinare le dimensioni delle gocce. Quando le bolle di cavitazione collassano, le forze di taglio risultanti frammentano le gocce più grandi in gocce sempre più piccole. Allo stesso tempo, le variazioni locali di pressione e temperatura favoriscono la formazione di nuove gocce, contribuendo anche a stabilizzare l’emulsione.
Questa combinazione di frammentazione e stabilizzazione delle gocce consente alla tecnologia a ultrasuoni di produrre emulsioni altamente uniformi con distribuzioni dimensionali delle gocce eccezionalmente fini.


Rispetto all'omogeneizzazione convenzionale ad alto taglio, l'emulsificazione a ultrasuoni produce gocce più piccole, una distribuzione più uniforme delle dimensioni delle gocce, una minore separazione per affioramento e una migliore qualità complessiva dell'emulsione.

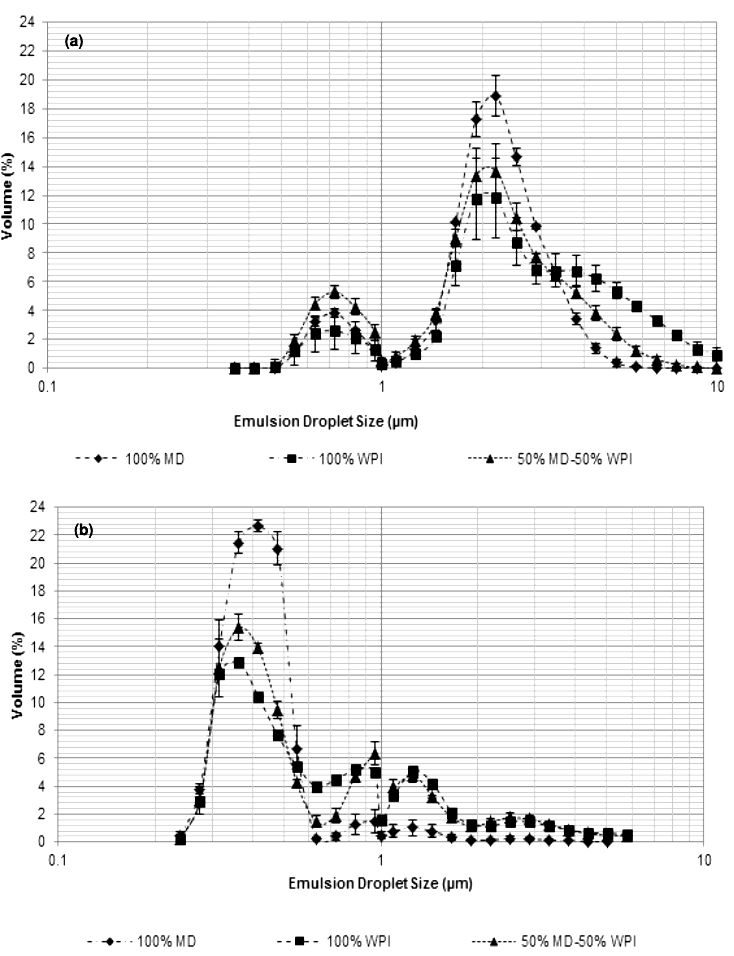

Distribuzione delle dimensioni delle gocce di emulsioni di acqua e olio d’oliva preparate mediante (a) il metodo di omogeneizzazione classico e (b) il metodo di omogeneizzazione a ultrasuoni (utilizzando UP400S), con MD, WPI e la loro miscela, aventi il 40% di sostanza secca e un contenuto di olio del 9% (w/w). L’emulsificazione a ultrasuoni produce gocce significativamente più piccole, una minore separazione per affioramento e una migliore stabilità complessiva dell’emulsione.
(studio e grafici: Zungur et al., 2015)



Sonde a ultrasuoni per un’emulsificazione efficiente

Sonicatore UIP1000hdT con cella di flusso per l'emulsificazione continua di emulsioni di acqua in cera di paraffina per candele e altri prodotti in ceraHielscher offre un’ampia gamma di sonicatori a sonda e accessori per l’emulsificazione e la dispersione efficienti dei liquidi in modalità batch e a flusso continuo.
I sistemi costituiti da più processori a ultrasuoni, ciascuno con una potenza fino a 16.000 watt, forniscono la capacità necessaria per trasformare questa applicazione di laboratorio in un metodo di produzione efficiente per ottenere emulsioni finemente disperse in flusso continuo o in batch – raggiungendo risultati paragonabili a quelli dei migliori omogeneizzatori ad alta pressione oggi disponibili, come quelli dotati della nuova valvola a orifizio. Oltre a questa elevata efficienza nell’emulsificazione continua, i dispositivi a ultrasuoni Hielscher richiedono pochissima manutenzione e sono molto facili da utilizzare e pulire. Gli ultrasuoni favoriscono effettivamente la pulizia e il risciacquo. La potenza ultrasonica è regolabile e può essere adattata a prodotti specifici e alle esigenze di emulsificazione. Sono inoltre disponibili speciali reattori con cella di flusso che soddisfano i requisiti avanzati CIP (pulizia in situ) e SIP (sterilizzazione in situ).

Omogeneizzatore a ultrasuoni industriale per l'emulsificazione efficiente di olio e acqua. La sonicazione è altamente efficiente nella produzione di nanoemulsioni stabili a lungo termine.

Il MultiSonoReactor MSR-4 è un reattore industriale di omogeneizzazione in linea adatto a processi di (nano)emulsificazione con elevate capacità di trattamento.

La tabella seguente fornisce un’indicazione della capacità di trattamento approssimativa dei nostri sonicatori:

Volume del batch Portata Dispositivi consigliati
0,5–1,5mL n.a. VialTweeter
1–500mL 10–200mL/min UP100H
10–2000mL 20–400mL/min UP200Ht, UP400St
0,1–20L 0,2–4L/min UIP2000hdT
10–100L 2–10L/min UIP4000hdT
15–150L 3–15L/min UIP6000hdT
n.a. 10–100L/min UIP16000
n.a. superiore gruppo di UIP16000

Contattaci! / Chiedici informazioni!

Richiedete ulteriori informazioni

Utilizzi il modulo sottostante per richiedere ulteriori informazioni sugli emulsionatori a ultrasuoni, sui dettagli applicativi e sul prezzo. Saremo lieti di discutere con lei del suo processo di emulsificazione e di offrirle il sonicatore più adatto alle sue esigenze!





MultiPhaseCavitator (MPC48)
Il MultiPhaseCavitator è un potente accessorio compatibile con i reattori Hielscher con cella di flusso a ultrasuoni: utilizzando l’inserto MPC48, la fase dispersa viene iniettata attraverso 48 cannule sotto forma di sottili filamenti liquidi nella zona di intensa attività ultrasonica, dove la fase dispersa e la fase continua vengono miscelate sotto forma di minuscole gocce per ottenere una nanoemulsione.
Scopri come il MultiPhaseCavitator migliora l’emulsificazione!

Gli omogeneizzatori a ultrasuoni ad alto taglio vengono utilizzati nei trattamenti di laboratorio, da banco, su scala pilota e industriale.

Hielscher Ultrasonics produce omogeneizzatori a ultrasuoni ad alte prestazioni per applicazioni di miscelazione, dispersione, emulsificazione ed estrazione su scala di laboratorio, pilota e industriale.



Bibliografia / Riferimenti

Informazioni utili

Definizione del termine “emulsione”

Un’emulsione è una miscela di due o più liquidi immiscibili, come olio e acqua.
Le emulsioni possono essere di olio in acqua (in cui le gocce d’olio sono disperse nell’acqua) oppure di acqua in olio (in cui le gocce d’acqua sono disperse nell’olio). Le emulsioni sono utilizzate in diverse applicazioni, tra cui prodotti alimentari (come condimenti per insalata e maionese), cosmetici (come lozioni e creme) e prodotti farmaceutici (come vaccini).
Un emulsionante agisce riducendo la tensione superficiale tra le due sostanze immiscibili (come olio e acqua) in un’emulsione. Questo riduce la tendenza delle due sostanze a separarsi e consente loro di formare una miscela stabile.

Come si rende stabile un’emulsione?

Un’emulsione viene resa stabile impedendo alla fase dispersa (gocce di un liquido) di coalescere e separarsi dalla fase continua (il liquido circostante). Per ottenere la stabilità delle emulsioni occorre considerare diversi aspetti fondamentali:

  • Emulsionanti (tensioattivi):
    – Ruolo: Gli emulsionanti sono molecole che presentano sia estremità idrofile (che attraggono l’acqua) sia estremità idrofobe (che respingono l’acqua).
    – Azione: Riducono la tensione superficiale tra i due liquidi immiscibili e formano uno strato protettivo intorno alle gocce, impedendone la coalescenza.
    – Esempi: Lecitina, polisorbati e stearoil lattilato di sodio.
  • Metodi meccanici:
    Miscelazione ad alte prestazioni: Utilizzo di miscelatori ad alto taglio o omogeneizzatori per frammentare le gocce in dimensioni più piccole, aumentando la superficie e migliorando la stabilità. I sonicatori a sonda costituiscono un metodo eccellente e molto affidabile che sfrutta le forze di taglio sonomeccaniche. Queste forze di taglio ultrasoniche frammentano le gocce grandi in gocce minuscole e miscelano le fasi immiscibili formando un’emulsione stabile.
  • Modificatori di viscosità:
    Addensanti: L’aumento della viscosità della fase continua può rallentare il movimento delle gocce, riducendo la probabilità di coalescenza.
    – Esempi: Gomma xantana, gomma di guar e carbossimetilcellulosa.
  • Agenti stabilizzanti:
    – Polimeri: I polimeri possono fornire una stabilizzazione sterica formando uno strato spesso intorno alle gocce.
    – Esempi: Pectina, gelatina e alcune proteine.
  • Stabilizzazione elettrostatica:
    – Carica: Alcuni emulsionanti conferiscono una carica elettrica alla superficie delle gocce, inducendole a respingersi e riducendo così la coalescenza.
    – Esempi: Caseinato di sodio e lecitina di soia.
  • Controllo della temperatura:
    – Raffreddamento: L’abbassamento della temperatura può aumentare la viscosità della fase continua e ridurre l’energia cinetica delle gocce, impedendo la coalescenza.
    – Prevenzione della separazione delle fasi: Mantenere la temperatura entro un intervallo che impedisca la separazione dei componenti.
  • Additivi:
    – Antiossidanti: Prevenire l’ossidazione può contribuire a mantenere l’integrità dell’emulsionante e degli altri componenti.
    – Agenti chelanti: Legare gli ioni metallici che potrebbero altrimenti destabilizzare l’emulsione.

Applicando la tecnica di emulsificazione appropriata, è possibile rendere stabili le emulsioni, garantendo che la miscela rimanga omogenea e mantenga nel tempo le proprietà desiderate.

Emulsionanti stabilizzanti

In generale, le emulsioni richiedono una stabilizzazione mediante un agente emulsionante o un tensioattivo. Gli emulsionanti sono anfifilici – attraggono sia l’acqua sia le sostanze grasse. Ciò significa che possiedono proprietà idrofile (affinità per l’acqua) e idrofobe (affinità per l’olio), che consentono loro di interagire sia con la fase oleosa sia con la fase acquosa dell’emulsione. La parte idrofila della molecola dell’emulsionante si lega alle molecole d’acqua, mentre la parte idrofoba si lega alle molecole d’olio.
Circondando le gocce d’olio con molecole di emulsionante, l’emulsionante crea uno strato protettivo intorno alle gocce che impedisce loro di entrare in contatto e coalescere (unirsi) per formare gocce più grandi. Questo contribuisce a mantenere stabile l’emulsione e ne impedisce la separazione.
Poiché la coalescenza delle gocce dopo la frammentazione influisce sulla distribuzione finale delle dimensioni delle gocce, vengono utilizzati emulsionanti con un’efficace azione stabilizzante per mantenere la distribuzione finale delle dimensioni delle gocce equivalente a quella presente immediatamente dopo la frammentazione delle gocce nella zona di dispersione ultrasonica. Gli stabilizzanti migliorano effettivamente la frammentazione delle gocce a densità energetica costante.
Esempi di emulsionanti comunemente utilizzati includono la lecitina (presente nei tuorli d’uovo e nei semi di soia), i mono- e digliceridi, il polisorbato 80 e lo stearoil lattilato di sodio.

La sonicazione produce in modo affidabile miniemulsioni e nanoemulsioni stabili

Le miniemulsioni, che possono essere prodotte efficientemente mediante sonicazione, migliorano le reazioni chimiche. Polimerizzazione in macroemulsione (a) rispetto alla polimerizzazione in miniemulsione (b) [Schork et al. 2005: 136]


Ultrasuoni ad alte prestazioni! La gamma di prodotti Hielscher copre l'intero spettro, dal sonicatore da laboratorio compatto alle unità da banco fino ai sistemi a ultrasuoni completamente industriali.

Hielscher Ultrasonics produce omogeneizzatori a ultrasuoni ad alte prestazioni dalla scala di laboratorio alla scala industriale.
