UIP6000hdT ipari ultrahangos kezelőberendezés, 6000 W-os ultrahangos homogenizátor
A UIP6000hdT egy 6 000 wattos, szondás kialakítású ipari ultrahangos kezelőberendezés nagy áteresztőképességű folyadékfeldolgozáshoz, folyamatos, gyártósorba épített ultrahangos kezeléshez és nagy igénybevétellel járó alkalmazásokhoz. Olyan folyamatokhoz tervezték, amelyek nagy ultrahangos energiabevitelt, megbízható, napi 24 órás, heti 7 napos üzemelést és reprodukálható folyamatirányítást igényelnek termelési környezetben.
A UIP6000hdT ipari ultrahangos homogenizátor legfontosabb jellemzői
- 6 kW ultrahangos teljesítmény nagy mennyiségű folyadék, zagy és paszta feldolgozásához
- Folyamatos, gyártósorba épített feldolgozás átfolyó cellával, reaktorral vagy recirkulációs elrendezéssel
- Ipari megbízhatóság napi 24 órás, heti 7 napos üzemeléshez nagy igénybevétel mellett
- Folyamatdokumentáció az amplitúdó, a teljesítmény, az idő, a hőmérséklet és a nyomás automatikus rögzítésével
- Egyszerű integráció keretre szerelt technológiai egységekbe, gyártósorokba, szekrényekbe és több berendezésből álló csoportokba
Leginkább ajánlott: termelési léptékű homogenizáláshoz, emulgeáláshoz, diszpergáláshoz, deagglomeráláshoz, nedves őrléshez, extrakcióhoz, olívaolaj-előállítás során végzett malaxáláshoz és szonokémiai feldolgozáshoz, ahol a 2 kW-os vagy 4 kW-os rendszerek nem biztosítanak elegendő áteresztőképességet vagy kavitációs intenzitást.
Kérjen technológiai ajánlást a UIP6000hdT használatához
Adja meg a feldolgozandó anyagot, a kívánt eredményt, a sarzstérfogatot vagy a térfogatáramot, a viszkozitást, a szilárdanyag-tartalmat, a hőmérsékleti határértékeket, valamint azt, hogy szakaszos, recirkulációs vagy gyártósorba épített feldolgozást tervez-e. A folyamatához megfelelő szonotródát, átfolyó cellát, reaktort és rendszerkonfigurációt ajánlunk.
UIP6000hdT ipari ultrahangos homogenizátor
Kinek érdemes a UIP6000hdT készüléket választania?
A UIP6000hdT akkor megfelelő választás, ha a folyamata nagyobb teljesítményt és áteresztőképességet igényel, mint amennyit egy 2 kW-os vagy 4 kW-os rendszer biztosít, ugyanakkor továbbra is kompakt, moduláris, gyártósorokba integrálható ultrahangos egységet szeretne használni.
- Nagy áteresztőképességű, gyártósorba épített ultrahangos kezelésre van szüksége a termelési léptékű folyadékfeldolgozáshoz.
- A folyamata erős kavitációt igényel diszpergáláshoz, őrléshez, extrakcióhoz, emulgeáláshoz vagy szonokémiai alkalmazásokhoz.
- Reprodukálható folyamatadatokra van szüksége a minőségellenőrzéshez, a léptéknöveléshez és a dokumentációhoz.
- Moduláris, 6 kW-os ultrahangos kezelőberendezést szeretne, amely nagyobb kapacitás eléréséhez további egységekkel kombinálható.
- Robusztus ipari rendszerre van szüksége a folyamatos üzemeléshez nagy igénybevételt jelentő környezetben.
- 6 000 W ultrahangos teljesítmény ipari folyadékfeldolgozáshoz
- Folyamatos, napi 24 órás, heti 7 napos üzemelésre tervezve nagy igénybevétel mellett
- Szakaszos, recirkulációs és gyártósorba épített, átfolyásos feldolgozásra alkalmas
- Érintőképernyős kezelés és böngészőalapú távvezérlés LAN-kapcsolaton keresztül
- A folyamatadatok automatikus rögzítése a reprodukálható termeléshez és léptéknöveléshez
- Moduláris kialakítás a gyártósorokba, keretre szerelt technológiai egységekbe és több berendezésből álló csoportokba történő integrációhoz
A UIP6000hdT áttekintése
| A készülék tulajdonságai | UIP6000hdT ipari ultrahangos kezelőberendezés |
|---|---|
| Ultrahangos teljesítmény | 6 000 watt / 6 kW |
| Jellemző feldolgozási mód | Szakaszos, recirkulációs és folyamatos, gyártósorba épített, átfolyásos ultrahangos kezelés |
| Ipari üzemelés | Napi 24 órás, heti 7 napos üzemelés nagy igénybevétel mellett, teljes kimenő teljesítménnyel |
| Jellemző alkalmazások | Homogenizálás, emulgeálás, diszpergálás, deagglomerálás, nedves őrlés, extrakció, malaxálás, oldás és szonokémia |
| Felépítés | Titánból és rozsdamentes acélból készült alkatrészek; ipari kivitelű ultrahang-átalakító és generátor |
| Telepítés | Kompakt, moduláris rendszer különálló generátorral és ultrahang-átalakítóval; szekrényekbe, keretre szerelt technológiai egységekbe és üzemekbe történő integrációra alkalmas |
| Vezérlés | Színes érintőképernyő, LAN-interfész és böngészőalapú távvezérlés szoftvertelepítés nélkül |
| Folyamatdokumentáció | A teljesítmény, az amplitúdó, az ultrahangos kezelés időtartama, a hőmérséklet és a nyomás automatikus rögzítése SD/USB-adattárolóra |
| Érzékelők | Csatlakoztatható hőmérséklet- és nyomásérzékelők |
| Léptéknövelés | Több UIP6000hdT egység kombinálható nagyobb termelési kapacitás és többreaktoros rendszerek kialakításához |
A UIP6000hdT jellemző alkalmazásai
A UIP6000hdT készüléket akkor alkalmazzák, amikor a technológiai mérnököknek ipari léptékben intenzív ultrahangos kavitációra van szükségük. Nagy kimenő teljesítménye alkalmassá teszi nagy mennyiségek feldolgozására és nehezen feldolgozható anyagok, például zagyok, paszták, szuszpenziók és viszkózus folyadékok kezelésére.
- Homogenizálás és keverés: Javítsa a folyadék–folyadék és szilárd–folyadék rendszerek egyenletességét.
- Emulgeálás: Állítson elő finom emulziókat és nanoemulziókat szabályozott energiabevitellel.
- Diszpergálás és deagglomerálás: Bontsa fel az agglomerátumokat, és oszlassa el egyenletesen a részecskéket, pigmenteket vagy nanoanyagokat.
- Nedves őrlés és részecskeméret-csökkentés: Alkalmazzon intenzív nyíróerőket mikronizáláshoz és finomőrléshez.
- Extrakció és sejtfeltárás: Fokozza az anyagátadást a növényi anyagok, algák, mikroorganizmusok és élelmiszerek extrakciós folyamataiban.
- Malaxálás az olívaolaj előállításában: Segítse a hatékony extrakciót az extra szűz olívaolaj előállítása során.
- Szonokémia: Segítse elő a szonoszintézist, a szonokatalízist és más, kavitáció által kiváltott reakciókat.
6000 watt ultrahangos teljesítmény ipari feldolgozáshoz
A UIP6000hdT készüléket olyan, nagy igénybevétellel járó ipari alkalmazásokhoz tervezték, amelyek nagy kavitációs intenzitást, nagy energiabevitelt és megbízható folyamatos feldolgozást igényelnek. Robusztus kialakítása alkalmassá teszi por, szennyeződés, hőmérséklet-ingadozás és páratartalom hatásának kitett termelési környezetekben történő használatra.
A rendszer nem igényel további hűtőközeget, például vizet vagy sűrített levegőt. A titánból és rozsdamentes acélból készült alkatrészek segítik a megbízható működést, míg a rezgésmentes karima egyszerűsíti a gépekbe, keretre szerelt technológiai egységekbe és gyártósorokba történő integrációt.
Kis helyigényének és kerekeken mozgatható szekrényének köszönhetően a UIP6000hdT szűkös helyű termelési területeken is telepíthető. A moduláris kialakításban a generátor és az ultrahang-átalakító különálló egység, amelyeket kábelek kötnek össze. Ez az önálló kialakítás csökkenti a telepítési, üzemeltetési és karbantartási ráfordítást. Több UIP6000hdT modul kombinálható nagyobb kapacitású ultrahangos berendezéscsoportok kialakításához.

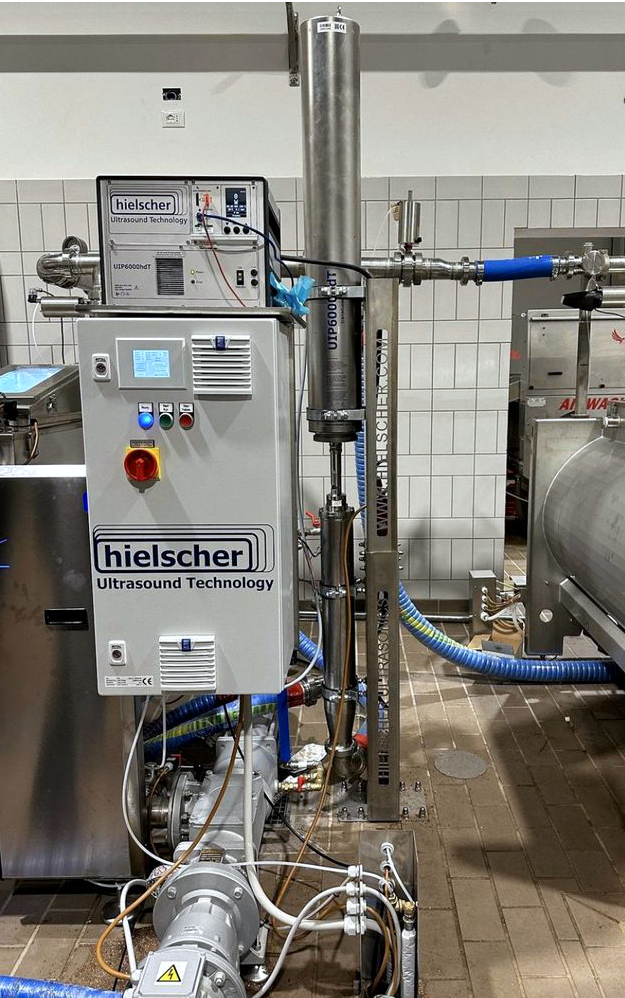

UIP6000hdT ultrahangos átfolyó cellás reaktorral és hangszigetelő szekrénnyel.
UIP6000hdT szondás kialakítású ipari ultrahangos kezelőberendezés folyadékok és zagyok gyártósorba épített kezeléséhez.
6 kW-os teljesítményultrahang – feldolgozási kapacitás és térfogatáramok
Az áteresztőképesség a viszkozitástól, a szilárdanyag-tartalomtól, a kívánt részecske- vagy cseppmérettől, az extrakció céljától, a hőmérséklettől, a nyomástól, az átfolyó cella geometriájától és a szükséges ultrahangos energiabeviteltől függ. Az alábbi értékek tájékoztató jellegű kiindulópontok a berendezés méretezéséhez.
| Folyamat | Jellemző térfogatáram a UIP6000hdT használatával |
|---|---|
| Biodízel átészterezése | 1,5–4 m³/h |
| Emulgeálás, pl. olaj/víz | 0,5–2,5 m³/h |
| Sejtek extrakciója, pl. algák | 0,15–1 m³/h |
| Diszpergálás / deagglomerálás | 0,025–0,5 m³/h |
| Nedves őrlés és aprítás | 0,01–0,025 m³/h |
A legtöbb ipari telepítésnél az átfolyó cellát és az ultrahang-átalakítót hatékony hangszigeteléssel ellátott, dupla falú rozsdamentes acélszekrénybe szerelik. Szükség esetén a UIP6000hdT egyedi reaktorokhoz és folyamatspecifikus átfolyócella-geometriákhoz is konfigurálható. Más Hielscher ipari ultrahangos rendszerekhez hasonlóan a UIP6000hdT készüléket is teljes kimenő teljesítmény melletti folyamatos üzemelésre tervezték.
MultiSonoReactor MSR-4 nagy áteresztőképességű, gyártósorba épített ultrahangos kezeléshez. Az MSR-4 4x UIP4000hdT vagy 4x UIP6000hdT készülékkel szerelhető fel.
Hangszigetelő szekrényben elhelyezett ultrahangos generátor, ultrahang-átalakító és átfolyó cella.
A megfelelő ipari ultrahangos feldolgozóberendezés kiválasztása
Nem biztos abban, melyik ipari kivitelű ultrahangos kezelőberendezés a legalkalmasabb az Ön folyamatához? Az alábbi táblázat hozzávetőleges kapacitásútmutatót ad. A berendezés végleges kiválasztása az anyag tulajdonságaitól, a kívánt eredménytől, az energiabeviteltől és a folyamat konfigurációjától függ.
| Ipari ultrahangos kezelőberendezés modellje | Teljesítmény | Jellemző felhasználás |
|---|---|---|
| UIP500hdT | 500W | Áthidalja a laboratóriumi és a félüzemi lépték közötti különbséget; formulációfejlesztés, kis sarzsok és folyamatos folyamatok |
| UIP1000hdT | 1000W | Félüzemi kísérletek és kisebb folyamatos folyamatok |
| UIP2000hdT | 2000W | Félüzemi lépték, folyamatlépték-növelés és ipari termelés |
| UIP4000hdT | 4000W | Nagyobb termelési áteresztőképesség és folyamatos, gyártósorba épített feldolgozás |
| UIP6000hdT | 6000W | Nagy mennyiségű folyadék ipari feldolgozása |
| UIP16000 | 16 000W | Nagy áteresztőképességű ipari termelés és többtonnás mennyiségek feldolgozása |
Ha nem biztos abban, melyik ultrahangos feldolgozóberendezés illik a folyamatához, a legfontosabb kiválasztási szempontok a kívánt eredmény, a sarzstérfogat, a szükséges térfogatáram, a viszkozitás, a szilárdanyag-tartalom, az üzemeltetési ütemterv és a szükséges energiabevitel. A Hielscher a folyamatadatai alapján megfelelő készüléket, szonotródát, amplitúdóerősítőt és átfolyócella-konfigurációt tud ajánlani.
12x UIP6000hdT ultrahangos kezelőberendezésből álló csoport akár 72 kW ultrahangos teljesítmény biztosításához nagy teljesítményű, gyártósorba épített feldolgozás során.
Lépjen kapcsolatba velünk a UIP6000hdT konfigurációjával és áraival kapcsolatban
Ipari precíziós vezérlés, adatrögzítés és a folyamat megbízhatósága
A UIP6000hdT a Hielscher ipari hdT sorozatának része, és a nagy ultrahangos kimenő teljesítményt digitális vezérléssel és automatikus folyamatdokumentációval ötvözi. A Hielscher ipari ultrahangos kezelőberendezései nagyon nagy amplitúdókat képesek biztosítani. Akár 200 µm-es amplitúdók is folyamatosan alkalmazhatók napi 24 órás, heti 7 napos üzemelésben. Egyedi ultrahangos szonotródák állnak rendelkezésre azokhoz a folyamatokhoz, amelyek még nagyobb amplitúdókat vagy speciális geometriákat igényelnek.
Teljes színskálájú érintőképernyő
A színes érintőképernyő egyszerűsíti a kezelést és a paraméterek beállítását. A kezelők intuitív menüvel és 1%, 5% vagy 10% lépésközönként rögzülő színes érintőcsúszkával állíthatják be az amplitúdót, a teljesítményt és az impulzusüzemmódot. A folyamatértékek oszlopdiagramként vagy számértékként jeleníthetők meg. A BIG NUMBER kijelzési mód nagy kontraszttal és nagy betűmérettel javítja a láthatóságot.
Távvezérlés böngészőből
A UIP6000hdT szabványos webböngészőből vezérelhető a LAN webes interfészén keresztül. Nincs szükség szoftvertelepítésre. Az ultrahangos készülék DHCP-szerverként/kliensként működik, és automatikusan kér vagy oszt ki IP-címet. A rendszer közvetlenül PC-ről vagy Macről, hálózati kapcsolón vagy útválasztón keresztül, illetve opcionális, előre konfigurált vezeték nélküli útválasztóval okostelefonokról és táblagépekről is működtethető.
Beépített hálózati kapcsolat és adatrögzítés
A LAN-interfész támogatja a rugalmas üzemeltetést és a termelési környezetekbe történő integrációt. A folyamatadatok automatikusan az SD/USB-adatkártyára kerülnek rögzítésre. A rögzített értékek közé tartozik a teljesítmény, az amplitúdó, az ultrahangos kezelés időtartama, a hőmérséklet és a nyomás, ami lehetővé teszi a folyamatok jobb összehasonlíthatóságát, dokumentálását és reprodukálhatóságát. A csatlakoztatható hőmérséklet-érzékelő a készülék tartozéka; ha nyomásfelügyeletre van szükség, opcionális nyomásérzékelő csatlakoztatható.
Automatikus frekvenciahangolás
Mint minden Hielscher ultrahangos készülék, a UIP6000hdT is intelligens, automatikus frekvenciahangolással rendelkezik. A rendszer bekapcsolásakor a generátor meghatározza az optimális működési frekvenciát, és ezen a frekvencián hajtja meg az ultrahang-átalakítót. Ez javítja az energiahatékonyságot, a stabilitást és a megbízhatóságot. A frekvenciahangolás automatikusan, a másodperc töredéke alatt történik.
GYIK: UIP6000hdT ipari ultrahangos kezelőberendezés
Mire használható a UIP6000hdT?
A UIP6000hdT ipari ultrahangos homogenizáláshoz, emulgeáláshoz, diszpergáláshoz, deagglomeráláshoz, nedves őrléshez, extrakcióhoz, oldáshoz, malaxáláshoz és szonokémiai reakciókhoz használható. Nagy ultrahangos energiabevitelt igénylő folyadékok, zagyok és paszták kezelésére alkalmas.
Alkalmas a UIP6000hdT folyamatos termelésre?
Igen. A UIP6000hdT készüléket nagy igénybevétel melletti, napi 24 órás, heti 7 napos üzemelésre tervezték, és szakaszos, recirkulációs vagy folyamatos, gyártósorba épített, átfolyásos konfigurációkban használható.
Mekkora térfogatáramot képes feldolgozni a UIP6000hdT?
A térfogatáram az alkalmazástól, a viszkozitástól, a szilárdanyag-tartalomtól, a kívánt részecske- vagy cseppmérettől és a szükséges ultrahangos energiabeviteltől függ. A tájékoztató jellegű térfogatáramok biodízel-átészterezésnél hozzávetőlegesen 1,5–4 m³/h, emulgeálásnál pedig 0,5–2,5 m³/h tartományban mozognak. Az energiaigényesebb folyamatok, például a nedves őrlés, jellemzően kisebb térfogatáramokat igényelnek.
Integrálható a UIP6000hdT ipari gyártósorokba?
Igen. A moduláris kialakítás, a különálló generátor és ultrahang-átalakító, a LAN-vezérlés, az átfolyócella-változatok és a rozsdamentes acélszekrény alkalmassá teszik a UIP6000hdT készüléket gépekbe, keretre szerelt technológiai egységekbe és gyártósorokba történő integrációra.
Hogyan támogatja a UIP6000hdT a folyamatdokumentációt?
A digitális generátor SD/USB-adattárolóra rögzíti a folyamatparamétereket, például az amplitúdót, a teljesítményt, az ultrahangos kezelés időtartamát, a hőmérsékletet és a nyomást. Ez támogatja a folyamatok összehasonlítását, a léptéknövelést, a minőségellenőrzést és a reprodukálható termelést.
Mikor válasszam a UIP6000hdT készüléket a UIP4000hdT helyett?
Válassza a UIP6000hdT készüléket, ha a folyamata nagyobb ultrahangos teljesítményt, nagyobb áteresztőképességet vagy nagyobb kavitációs intenzitást igényel, mint amennyit egy 4 kW-os rendszer biztosítani tud. Mérsékelt volumenű ipari termeléshez a UIP4000hdT elegendő lehet; nagyon nagy termelési kapacitáshoz több UIP6000hdT egység vagy nagyobb rendszerek konfigurálhatók.
Szakirodalom / Hivatkozások
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12, 25 December 2003, pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019, 88-105.
A Hielscher Ultrasonics nagy teljesítményű ultrahangos homogenizátorokat gyárt a laboratóriumi léptéktől az ipari léptékig.
