UIP500hdT – Ipari feldolgozás kis méretű

Az UIP500hdT ultrahangos processzor (20kHz, 500W) ipari minőségű eszköz a kísérleti teszteléshez és a folyadékok kis méretű feldolgozásához. Az UIP500hdT leggyakoribb alkalmazási területei közé tartozik a homogenizálás, diszpergálás, emulgeálás, sejtszétesés és szonokémiai reakciók. A teljes színes érintőképernyő, a böngésző távirányítója, az automatikus adat-protokoll az integrált SD / USB ComboCard kártyán, valamint a hőmérséklet- és nyomásérzékelők révén teljes folyamatvezérlés és magas üzembiztonság érhető el.

Az UIP500hdT 20 kHz ultrahangos frekvencián működik. Az ultrahangos hullámok ezen a frekvencián egy intenzív kavitáció folyadékokban. A kavitációs hatások felhasználhatók sokoldalú alkalmazások, mint például: emulgeáló, diszpergáló, homogenizáló, sejtbontás és extrakció, deagglomeration, és Gáztaianítási.

Az UIP500hdT sok tartozékkal, például különböző szonotrodákkal, boosterekkel és áramlási cellákkal használható. Az 5 liternél nagyobb tételek feldolgozásához általában azt ajánljuk szonikálni egy áramlási cella reaktorban (áramlási mód), hogy nagyobb feldolgozási konzisztenciát érjen el. Amikor folyadékáramlást folyik az áramlás üzemmódban, akkor az UIP500hdT tipikusan 0,25 és 2,0 l / min között dolgozik (A tényleges sebesség függ az alkalmazástól). Mint minden eszközünkön, az UIP500hdT napi 24 órában működtethető (24h / 7d). Ezért ez a beállítás kb. 0,5-3 m3 naponta. Nagyobb termelési kapacitás esetén javasoljuk az alábbi eszközök egyikét:

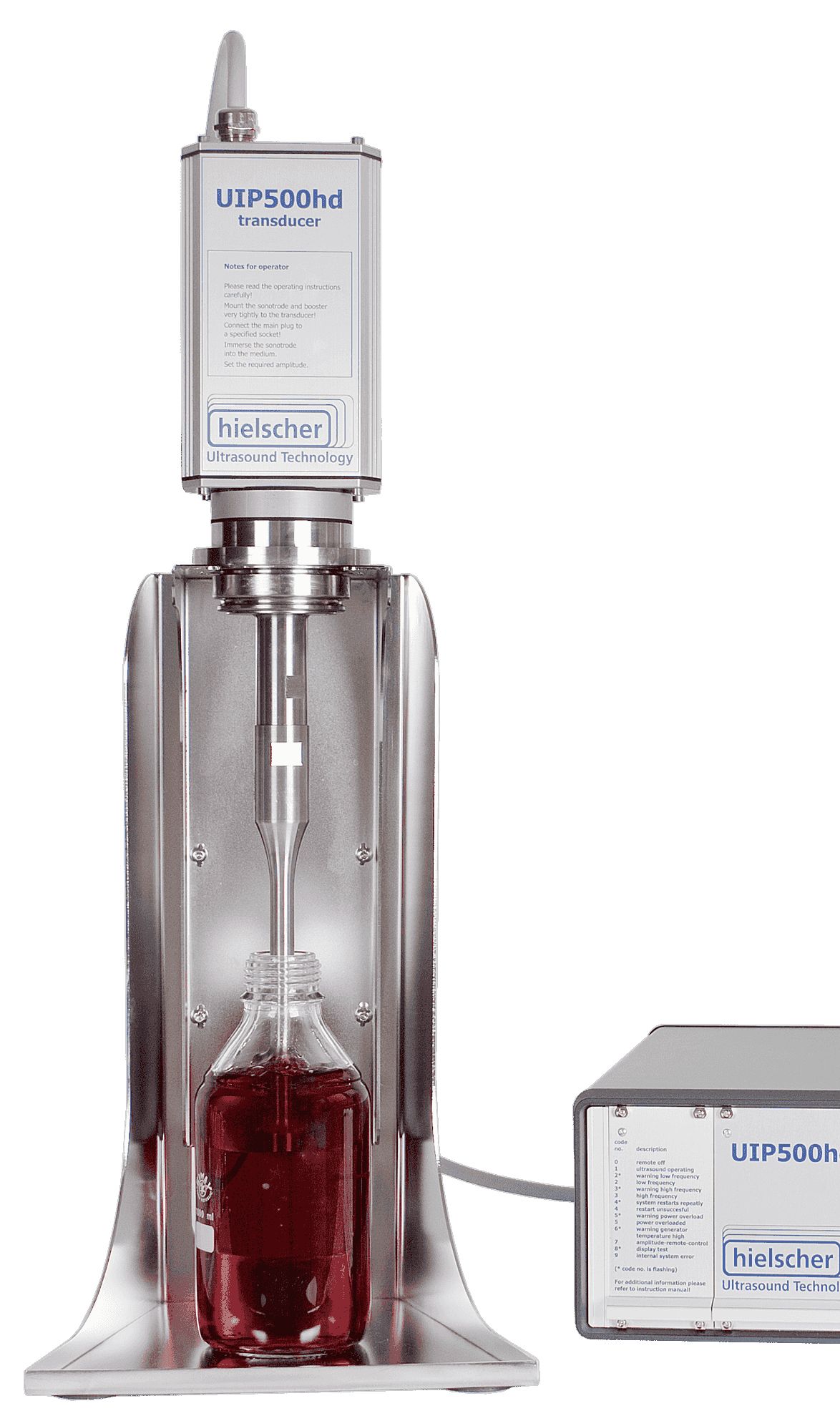

Az ultrasonicator UIP500hdT egy 500 W-os ultrahangos homogenizátor (Kattintson a nagyításhoz!)

UIP500hdT áramlási cellával

Információkérés




Jegyezzük fel Adatvédelmi irányelvek.


Teljesítmény-ultrahang teljes folyamatvezérléssel

A teljesítmény-ultrahang a különböző folyékony alkalmazásokban alkalmazott folyamat-megoldás, például emulgeáló, szemcseméret-csökkentés, őrlés vagy feloldása. Az UIP500hdT intenzív ultrahangos hullámokat eredményez, amelyek erős kavitációt generálnak. Az ultrahangos kavitáció és az ebből eredő nyíróerők problémamentesen teljesítik a feladatokat. A következetes biztosítása folyamatminőség, nemcsak a ténylegesen nyújtott ultrahang teljesítmény szükséges minden fontos folyamatparamétert ellenőrizni kell. Az új generációs hdT ultrahangos processzorok lehetővé teszik a felhasználó számára az ultrahangos rendszer működését érintőképernyőn vagy böngésző távvezérlőn keresztül. Minden vonatkozó folyamatparaméter – mint az amplitúdó, az ultrahangos idő, a hőmérséklet és a nyomás – automatikusan rögzítik és mentik CSV fájlként az integrált SD / USB ComboCard kártyán.
Így az új UIP500hdT ugyanazt az ultrahang teljesítményt nyújtja, mint az elődjének UIP500hd, de számos további funkcióval kiváló, így az ultrahangos folyamat sokkal felhasználóbarátabbá válik. A működési nézetből az összes ultrahangos folyamatparaméter pontos vezérlése abszolút kulcsfüggvény.

Az UIP500hdT jellemzői:

  • 500 watt teljesítményű ultrahang
  • nagy teherbírású üzemre
  • fut 24/7
  • ipari szabvány
  • színes érintőképernyő
  • Böngésző távirányító
  • adatrögzítés
  • beépített SD / USB ComboCard
  • hőmérséklet szenzor
  • nyomásérzékelő (opcionálisan)
  • LAN csatlakozás
  • Ethernet kapcsolat
  • szoftver telepítése nélkül
  • Automatikus frekvencia hangolás

Színes érintőképernyő

A Hielscher ipari ultrahangos készülékei új hdT sorozatának színes érintőképernyős megjelenítéseA színes érintőképernyő nagyszerű kiegészítő, ami még inkább felhasználóbarát. Az érintés- és a ceruzaérzékeny képernyő lehetővé teszi az egyszerű kezelhetőséget és garantálja az üzemi paraméterek pontos beállítását és az ultrahang teljesítmény beállítását. A digitális vezérlő menü intuitív módon használható, és rendelkezik egy jól strukturált beállítási menüvel. Az amplitúdó / teljesítmény beállítás és az impulzus üzemmód egy színes érintő csúszkával állítható be (1%, 5% vagy 10% -os rögzítéssel). A felhasználó eldönti, hogy az amplitúdó és a teljesítmény megjelenítését előnyben részesíti-e színes sávszedőként vagy numerikus ábrázolásként. A kijelző normál nézetből BIG NUMBER módba váltható, ahol a nagy kontraszt és a nagy betűméret megkönnyíti olvashatóságát.

Böngésző távirányító

A Hielscher hdT sorozatú ipari processzorai kényelmesek és felhasználóbarátak a böngésző távvezérlőjén keresztül. Az új LAN webes felületének köszönhetően az UIP500hdT bármilyen gyakori böngészővel, például az Internet Explorer, a Safari, a Firefox, a Mozilla, a mobil IE / Safari segítségével vezérelhető. A LAN kapcsolat egyszerű plug-n-play beállítás, amely nem igényel szoftver telepítést. Az ultrahangos eszköz DHCP szerverként és kliensként működik, és automatikusan kér egy IP-t, vagy hozzárendel egy IP-t. Az eszköz közvetlenül működtethető a PC / MAC-től, vagy kapcsolóval vagy útválasztóval. Opcionálisan előre beállított vezeték nélküli útválasztó segítségével az eszköz vezérelhető a legtöbb okostelefonról vagy táblagép számítógépről, pl. Az Apple iPad. A csatlakoztatott útválasztó port-továbbításával az UIP500hdT interneten keresztül bárhonnan vezérelhető – az okostelefon vagy a táblagép távirányítóként történő használatával.

Beépített hálózat

Az UIP500hdT LAN-on keresztül működtethető és vezérelhető (helyi hálózat, lásd jobb doboz), ami megkönnyíti a működést és lehetővé teszi a nagy rugalmasságú feldolgozást. Az ultrahangos eljárás összes adata automatikusan rögzítésre kerül az SD / USB adatkártyán. A dugaszolható érzékelő folyamatosan méri a hőmérsékletet. Egy opcionálisan rendelkezésre álló nyomásérzékelő is csatlakoztatható a nyomás rögzítéséhez.

Automatikus frekvencia hangolás

Az összes Hielscher ultrahangos készülék intelligens automatikus frekvencia-hangolással van felszerelve. A készülék bekapcsolásakor a generátor érzékeli az optimális üzemi frekvenciát, és biztosítja, hogy a készülék ezen a frekvencián működjön. Az automatikus frekvencia-hangolás javítja az ultrahangos készülékek teljes energiahatékonyságát és megbízhatóságát.

Ipari minőség és kiemelkedő hatékonyság

Az UIP500hdT az kereskedelmi célú gyártáshoz és megfelel ipari szabványoknak. Robusztus, tartós formatervezése világszerte számos olyan kereskedelmi létesítményben bizonyított, ahol termelésre és nagy igénybevételre alkalmas. Ez az ultrahangos processzor csak nagyon igényel kevés karbantartást, könnyen telepíthető és egyszerűen tisztítható és tisztítható. Különböző áramlási cella reaktorok is elérhetőek, amelyek megfelelnek a fejlett CIP (clean-in-place) és SIP (sterilize-in-place) követelményeknek. Az UIP500hdT átalakítója IP65 minőségű, hogy telepíthető legyen igényes környezetben. A jelátalakító kezelheti a szennyeződéseket, a port, a nedvességet, a külső működést stb., Míg a generátort távolról lehet elhelyezni egy másik területen.(Kattintson a nagyításhoz!) A teljes energiahatékonyság fontos a folyadékok ultrahangos feldolgozásához. A hatékonyság azt írja le, hogy a tápfeszültség mennyisége a dugóból a folyadékba kerül. Ultrahangos homogenizátoraink több mint 80% -os hatékonysággal rendelkeznek.
Ultrahangos készülékeink nagyon magas hatásfok az elektromos energia átalakításaként a sonotrode mechanikai oszcillációihoz, úgyhogy a csúcs ultraszterjeink átalakítói zárt házzal rendelkeznek. Nincsenek szellőzőrések az átalakító házában. Mivel az energiaveszteség, amely a zárt transzduktorházban történő felmelegedést okozza, nagyon alacsony, nincs szükség kényszerhűtésre, például sűrített levegőre vagy vízre. Azonban a legfontosabb tény az, hogy több energiát ultrahanghullámokká alakul át a folyadékban, ami a intenzívebb szonikáció. Az UIP500hdT teljes energiahatékonysága kb. 80-90% -kal a tápkábelből a folyadékba (kattintson a fenti képre a diagram nagyításához).

Teljes amplitúdó és nagy teljesítmény

Az UIP500hdT futtatható állandóan 500W-nál. A teljesítményt egy szabályozott amplitúdóban továbbítják, így a mechanikus ultrahang rezgések elmozdulása a szonotródon minden terhelési körülmény között állandó (pl. Ingadozó nyomások, viszkozitás stb.). Megváltoztathatja az amplitúdót 20 és 100% között a generátoron, és felszerelheti a különböző emlékeztető szarvak egyikét. A kiválasztott amplitúdót állandóan tartják, miközben bármilyen anyagot ultrahangoznak bármilyen nyomáson. Ezzel a teljes ellenőrzés a legfontosabb ultrahang paraméteren: Amplitúdó.

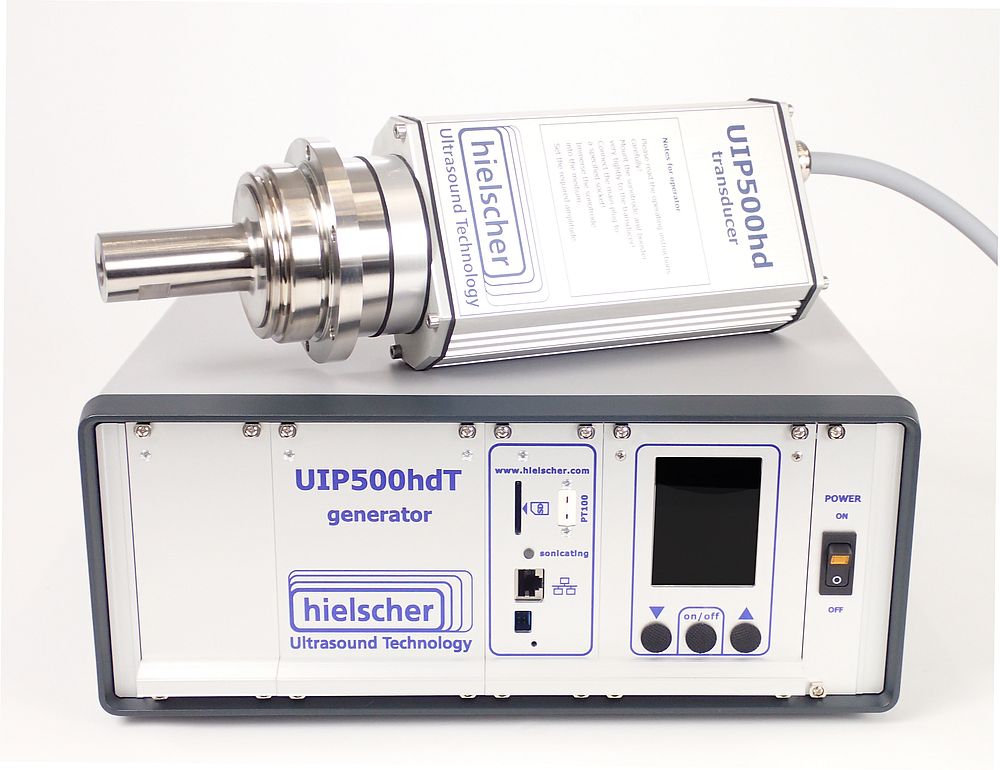

UIP500hdT jeladó és a generátor (Kattintson a képre!)

UIP500hdT

Frissítés!
Ha van olyan elődje, mint az UIP500hd, az UIP1000hd, az UIP1500hd, az UIP2000hd, akkor frissítheti készülékét a digitális hdT verzióra. Kattintson ide, ha többet szeretne megtudni a hd-ről a hdT verzióra történő frissítésről!

Kérjen javaslat ebben a pontban!

Ahhoz, hogy megkapja a javaslatot, kérem tegye a kapcsolattartási adatait az alábbi űrlapot. Egy tipikus készülék konfigurációt előre kiválasztott. Nyugodtan, hogy vizsgálja felül a kiválasztás, mielőtt rákattint a gombra, hogy kérje a javaslatot.








Kérjük, adja meg a fogadni kívánt információkat:



  • UIP500 transzponder

    amely ultrahangos jelátalakító és generátor, ultrahangos frekvencia 20kHz, automatikus frekvenciabeállító rendszer, amplitúdó 25 mikron, amplitúdó állítható 20-100%, száraz futás védett, transzponder IP64 minőségű, digitális vezérlés, színes érint-képernyő, egységbe rendezett számolás-legyőz időzítő (0.1 SEC-hoz 99 napok), shutdown Mikor végső energia bemenet nyúlt: ws, WH, kWh; automatikus kalibrálás szükség esetén: az amplitúdó-függő üresjárati teljesítmény meghatározása a hatékony energia-bevitel elfordításához, adatrögzítés: amplitúdó, teljesítmény, idő, hőmérséklet belső SD/USB ComboCard (1GB), kijelző és távirányító böngészőn keresztül a PC vagy MAC szoftver telepítése nélkül, hőmérséklet-érzékelővel, hőmérsékletjelzéssel: °C, °F (-50 °C és 200 °C), hőmérséklet-figyelés: változtatható kikapcsoló/on pontok (-50 °C – 200 °C), 3m kábelátalakító generátorhoz, szerelési eszközök, titán kürt női menet M14x1



  • RFLA100 karimához, áramlási cella vagy adagolási művelethez, titán, csúcsátmérő 18mm, M14x1 menetes menet, kb. hossza 125 mm (w / o menet), amplitúdóarány kb. 1: 3,5



  • RFLA100 karimához, áramlási cella vagy adagolási művelethez, titán, csúcsátmérő 22mm, M14x1 menetes menet, kb. hossza 125 mm (w / o menet), amplitúdóarány kb. 1: 2.4



  • RFLA100 karimához, áramlási cella vagy adagolási művelethez, titán, csúcsátmérő 34mm, M14x1 menetes menet, kb. hossza 125 mm (w / o menet), amplitúdóarány kb. 1: 1,0



  • RFLA100 karimához, áramlási cella vagy adagolási művelethez, titán, csúcsátmérő 40mm, M14x1 menetes menet, kb. hossza 125 mm (w / o menet), amplitúdóarány kb. 1: 0,7



  • adagolási műveletekhez, titán, csúcsátmérő 50mm, M14x1 menetes menet, kb. hossza 125 mm (w / o menet), amplitúdóarány kb. 1: 0,5



  • rozsdamentes acél karima rezgéscsillapítóval, áramlási cella vagy szakaszos működéshez, titán, csúcsátmérő 50mm, M14x1 menetes menet, kb. hossza 125 mm (w / o menet), amplitúdóarány kb. 1: 0,5



  • (2xNBR) a sonotrode-hoz, átmérő 100mm, rozsdamentes acél, BS4d18, BS4d22, BS4d34 vagy BS4d40 szonotrodákhoz O-gyűrűvel (NBR) az FC100L1-1S vagy FC100L1K-1S



  • bontó rozsdamentes acél reaktor, max. nyomás 10 bar, a UIP500hdT-től UIP2000hdT-ig kombinálva sonotrode karimával és állvánnyal ST2, NBR O-gyűrűk, csőcsatlakozók (1/2 inch) klipszel



  • bontó rozsdamentes acél reaktor hűtőköpennyel, max. nyomás 10 bar, az UIP500hdT és UIP2000hdT között, sonotrode karimával és állvánnyal ST2, NBR O-gyűrűk, csőcsatlakozók (fluid 1/2 inch, hűtő 1/4 hüvelyk) klipszel



  • az FC100L1-1S vagy FC100L1K-1S áramlási cellák számára a reaktor térfogatának csökkentésére a BS4d18 (F) vagy BS4d22 (F) szonotróda, az NBR O-gyűrűk, a rozsdamentes acél



  • A BS4d18 (F), BS4d22 (F) vagy BS4d34 (F) szonotróda, az NBR O-gyűrűk, a rozsdamentes acél, a reaktor térfogatának csökkentése céljából az FC100L1-1S vagy az FC100L1K-1S áramlási cellákhoz



  • a sonotrode amplitúdójának amplitúdójának mechanikai növelésére (vagy csökkentésére) arány 1: 1,2 (vagy 1: 0,83), titán, M14x1 menetes menetes csavarok (TiM14x1)



  • a sonotrode amplitúdójának amplitúdójának mechanikai növelésére (vagy csökkentésére) arány 1: 1,4 (vagy 1: 0,71), titán, M14x1 menetes menetes csavarok (TiM14x1)



  • a sonotrode amplitúdójának amplitúdójának mechanikai növelésére (vagy csökkentésére) arány 1: 1,8 (vagy 1: 0,56), titán, M14x1 menetes menetes csavarok (TiM14x1)



  • a sonotrode amplitúdójának amplitúdójának mechanikai növelésére (vagy csökkentésére) arány 1: 2,2 (vagy 1: 0,45), titán, M14x1 menetes menetes csavarok (TiM14x1)



  • Állvány UIP500hdT, UIP1000hdT és UIP2000hdT ultrahangos processzorokhoz

    elektro polírozott rozsdamentes acél, amely az FC100L1-1S vagy FC100L1K-1S áramlási cellákhoz szükséges, 370 - 590 mm állítható magassággal, gyűjtőtálcával



  • LabLift, pl. a laboratóriumban lévő Üvegpoharak intenzív hangzódásának a következménye.

    a minták könnyű elhelyezése az ultrahangos szondák alá az immersziós mélység szabályozására, rozsdamentes acél, 100x100 mm lábméret, állítható magasság: 50-125 mm



  • Egészséges védelem doboz részére UIP500hdT, UIP1000hdT és UIP2000hdT Ultrahang--hoz csökken a egészséges szennyezőanyag-ból kavitáció feldolgozás.

    UIP500hdT - UIP2000hdT, pl. Az ST2 állomáshoz és az FC100L1-1S vagy FC100L1K-1S áramlási cellákhoz
