UIP4000hdT ipari ultrahangos kezelőberendezés – 4000 W-os ultrahangos homogenizátor
A UIP4000hdT egy 4000 wattos ipari ultrahangos kezelőberendezés és ultrahangos homogenizátor nagy igénybevétellel járó folyadékfeldolgozási alkalmazásokhoz. Nagy energiabevitelt igénylő folyamatokhoz, nagy térfogatokhoz és folyamatos, 24/7 termeléshez tervezték, szakaszos, recirkulációs és gyártósorba épített átfolyó elrendezésekben.
A UIP4000hdT ipari ultrahangos kezelőberendezés áttekintése
| A rendszer működési adatai | UIP4000hdT ipari ultrahangos kezelőberendezés |
|---|---|
| Ultrahang-teljesítmény | 4000 watt nagy teljesítményű ipari ultrahangos kezeléshez |
| Üzemeltetés | Megbízható 24/7 folyamatos működés nagy igénybevétellel járó termelési körülmények között |
| Feldolgozási módok | Szakaszos, recirkulációs és folyamatos, gyártósorba épített átfolyó feldolgozás |
| Jellemző alkalmazások | Homogenizálás, emulgeálás, diszpergálás, deagglomerálás, extrakció, nedves őrlés, oldás és szonokémia |
| Folyamatszabályozás | Színes érintőkijelző, böngészős távvezérlés, LAN/Ethernet-csatlakozás és automatikus frekvenciahangolás |
| Dokumentáció | A teljesítmény, az amplitúdó, az ultrahangos kezelési idő, a hőmérséklet és a nyomás automatikus adatrögzítése |
| Telepítés | Helytakarékos, moduláris kialakítás különálló, kábelekkel összekötött ultrahang-átalakítóval és generátorral |
| Ipari integráció | Titán és rozsdamentes acél alkatrészek, rezgésmentes karima és opcionális hangszigetelt szekrény |
Kérjen javaslatot a folyamathoz
Adja meg a feldolgozandó anyagot, a kívánt eredményt, a térfogatáramot vagy a tételtérfogatot, a viszkozitást, a szilárdanyag-tartalmat és az előnyben részesített feldolgozási módot. Segítünk kiválasztani a folyamatához megfelelő konfigurációt a UIP4000hdT készülékhez.
UIP4000hdT ipari ultrahangos kezelőberendezés átfolyó cellákkal a gyártósorba épített folyamatos termeléshez
Kinek érdemes a UIP4000hdT készüléket választania?
A UIP4000hdT a megfelelő választás, ha egy laboratóriumi vagy félüzemi ultrahangos feldolgozóberendezés már nem elegendő, és a folyamat nagyobb átbocsátóképességet, nagyobb kavitációs intenzitást vagy folyamatos termelési képességet igényel.
- A termelési mérnökök a UIP4000hdT készüléket megbízható, gyártósorba épített ultrahangos kezelésre használják átfolyó cellákban és egyedi reaktorokban.
- A K+F- és méretnövelési csapatok az optimalizált ultrahangos folyamatok nagyobb térfogatokra történő átültetésére használják.
- Az üzemeltetők számára előnyt jelent a 24/7 működés, az automatikus adatnaplózás és a böngészőalapú folyamatszabályozás.
- A beszerzési és projektcsapatok megfelelő szonotródákkal, kaszkatródákkal, amplitúdóerősítőkkel, átfolyó cellákkal, szekrényekkel és érzékelőkkel konfigurálhatják a rendszert.
Ha a folyamat nagyobb kapacitást igényel, több UIP4000hdT modul csoportokba kapcsolható. Nagyon nagy átbocsátóképességhez nagyobb Hielscher ultrahangos rendszerek is rendelkezésre állnak.
Jellemző alkalmazások
- Homogenizálás és keverés: folyadék–folyadék és folyadék–szilárd rendszerek egyenletes keverése.
- Emulgeálás: finom emulziók és stabil olaj/víz rendszerek előállítása.
- Diszpergálás és deagglomerálás: agglomerátumok felbontása, valamint porok, pigmentek és nanoanyagok egyenletes eloszlatása.
- Nedves őrlés és részecskeméret-csökkentés: nagy nyíróhatású ultrahangos kezelés mikronizáláshoz és finomőrléshez.
- Ultrahangos extrakció: intenzívebb extrakció növényi anyagokból, algákból, sejtekből és más biológiai anyagokból.
- Olívapaszta malaxálása: jobb folyamathatékonyság az extra szűz olívaolaj előállítása során.
- Szonokémia és katalízis: kavitációval elősegített reakciók, szintézis és szonokatalízis.
Ipari kialakítás nagy igénybevétellel járó környezetekhez
A UIP4000hdT készüléket ipari környezetekhez és nagy igénybevétellel járó folyamatkörülményekhez tervezték. A rendszer nem igényel további hűtőközeget, például hűtővizet vagy sűrített levegőt. Robusztus kialakítása lehetővé teszi a működést pornak, szennyeződésnek, hőmérséklet-változásoknak és páratartalomnak kitett termelési területeken.
Az ultrahangos feldolgozóberendezés titán és rozsdamentes acél alkatrészeket használ. A rezgésmentes karima megkönnyíti a gépekbe, keretre szerelt technológiai egységekbe és feldolgozóüzemekbe történő integrációt. A moduláris koncepció nagy teljesítményű, ugyanakkor helytakarékos rendszert biztosít: az ultrahang-átalakító és a generátor külön házban található, és kábelek kötik össze őket, ami csökkenti a telepítés, az üzemeltetés és a karbantartás ráfordításait.
A szokásos telepítéseknél az átfolyó cellát és az ultrahang-átalakítót hatékony hangszigetelésű, duplafalú rozsdamentes acél szekrénybe szerelik. A UIP4000hdT speciális termelési folyamatokhoz az ügyfél igényeire szabott reaktorokba is integrálható.
4kW-os feldolgozási kapacitás
Az alábbi értékek tájékoztató jellegű kiindulópontok a berendezés méretezéséhez. A tényleges átbocsátóképesség a viszkozitástól, a szilárdanyag-tartalomtól, a célként kitűzött részecske- vagy cseppmérettől, az extrakciós céltól, a hőmérséklettől, a nyomástól, az átfolyó cella geometriájától és a szükséges ultrahangos energiabeviteltől függ.
| Folyamat | Jellemző térfogatáram UIP4000hdT készülékkel |
|---|---|
| Biodízel átészterezése | 1–3 m³/hr |
| Emulgeálás, pl. olaj/víz | 0,4–2 m³/hr |
| Extrakció sejtekből, pl. algákból | 0,1–0,8 m³/hr |
| Diszpergálás / deagglomerálás | 0,02–0,4 m³/hr |
| Nedves őrlés és aprítás | 0,01–0,02 m³/hr |
A folyamatspecifikus méretezéshez adja meg a feldolgozandó anyagot, a kívánt eredményt, a térfogatáramot vagy a tételtérfogatot, a viszkozitást, a szilárdanyag-tartalmat, a hőmérsékleti határértékeket és az előnyben részesített feldolgozási módot. A Hielscher javaslatot tud tenni a megfelelő szonotródára, amplitúdóerősítőre, átfolyó cellára, szekrényre és rendszerkonfigurációra.
UIP4000hdT ipari ultrahangos homogenizátor (4000W, 20kHz) folyadékok és zagyok gyártósorba épített feldolgozásához
A UIP4000hdT folyamatszabályozási funkciói
- 4000 watt ultrahang-teljesítmény
- Nagy igénybevételre tervezett ipari ultrahangos kezelés
- 24/7 folyamatos működés
- Színes érintőkijelző
- Böngészős távvezérlés LAN-on keresztül
- A teljesítmény, az amplitúdó, az ultrahangos kezelési idő, a hőmérséklet és a nyomás automatikus rögzítése
- Beépített SD/USB ComboCard a folyamatadatok tárolásához
- Csatlakoztatható hőmérséklet-érzékelő
- Opcionális, csatlakoztatható nyomásérzékelő
- LAN- és Ethernet-csatlakoztathatóság
- Nincs szükség szoftvertelepítésre
- Automatikus frekvenciahangolás
Nagy teljesítményű, 4000 wattos ultrahangos kezelés
A Hielscher ipari ultrahangos kezelőberendezései nagyon nagy amplitúdókat képesek biztosítani az intenzív kavitációhoz és a hatékony folyadékfeldolgozáshoz. Akár 200µm amplitúdóval is folyamatosan működtethetők 24/7 termelésben. A még nagyobb amplitúdót igénylő alkalmazásokhoz egyedi ultrahangos szonotródák állnak rendelkezésre.
A UIP4000hdT készüléket nagy igénybevételű működésre tervezték, nagy követelményeket támasztó környezetekben. Teljesítménytartaléka, robusztus felépítése és pontos folyamatszabályozása alkalmassá teszi méretnövelésre, termelési próbákra és teljes ipari feldolgozásra.
Melyik ultrahangos feldolgozóberendezést válassza?
A laboratóriumi kutatástól és a megvalósíthatósági vizsgálatoktól a folyamatoptimalizáláson és a félüzemi próbákon át az ipari gyártásig a Hielscher minden léptékben ideális ultrahangos homogenizátort kínál folyadékok és zagyok feldolgozásához. Az alábbi táblázat áttekintést ad legnépszerűbb szondás ultrahangos kezelőberendezéseinkről.
| Ipari ultrahangos kezelőberendezés modellje | Teljesítmény | Jellemző felhasználás |
|---|---|---|
| UIP500hdT | 500W | Áthidalja a laboratóriumi és a félüzemi lépték közötti különbséget; formulációfejlesztéshez, kis tételekhez és folyamatos folyamatokhoz |
| UIP1000hdT | 1000W | Félüzemi próbák és kisebb folyamatos folyamatok |
| UIP2000hdT | 2000W | Félüzemi lépték, folyamatok méretnövelése és ipari termelés |
| UIP4000hdT | 4000W | Nagyobb termelési átbocsátóképesség és folyamatos, gyártósorba épített feldolgozás |
| UIP6000hdT | 6000W | Nagy térfogatú ipari folyadékfeldolgozás |
| UIP16000 | 16 000W | Nagy átbocsátóképességű ipari termelés és többtonnás feldolgozás |
Ha nem biztos abban, hogy melyik ultrahangos feldolgozóberendezés illik a folyamatához, a legfontosabb kiválasztási szempontok a kívánt eredmény, a tételtérfogat, a szükséges térfogatáram, a viszkozitás, a szilárdanyag-tartalom, az üzemeltetési időrend és a szükséges energiabevitel. A Hielscher a folyamatadatok alapján megfelelő készüléket, szonotródát, amplitúdóerősítőt és átfolyócella-konfigurációt tud ajánlani.
UIP4000hdT ultrahangos homogenizátor (4kW ultrahang-teljesítmény) átfolyó cellával
Gyakran ismételt kérdések a UIP4000hdT készülékről
Mire használják a UIP4000hdT készüléket?
A UIP4000hdT készüléket ipari ultrahangos homogenizálásra, emulgeálásra, diszpergálásra, deagglomerálásra, nedves őrlésre, extrakcióra, oldásra és szonokémiai folyamatokra használják.
Alkalmas a UIP4000hdT folyamatos termelésre?
Igen. A UIP4000hdT készüléket 24/7 ipari működésre tervezték, és megfelelő átfolyó cellákkal vagy az ügyfél igényeire szabott reaktorokkal folyamatos, gyártósorba épített feldolgozásra telepíthető.
Mekkora térfogatáramot képes feldolgozni a UIP4000hdT?
A jellemző térfogatáramok a nagy igénybevétellel járó nedves őrlési alkalmazásoknál körülbelül 0,01 m³/hr értéktől az olyan folyamatoknál, mint a biodízel átészterezése, akár 3 m³/hr értékig terjednek. A pontos térfogatáram az anyagtól és a folyamat céljától függ.
Használható a UIP4000hdT gyártósorba épített ultrahangos kezelésre?
Igen. A UIP4000hdT átfolyó cellákkal és reaktorokkal konfigurálható folyamatos, gyártósorba épített ultrahangos kezeléshez, recirkulációs körökhöz, illetve keretre szerelt termelési egységekbe és feldolgozósorokba történő integrációhoz.
Hogyan támogatja a UIP4000hdT a folyamatdokumentációt?
A rendszer olyan folyamatadatokat rögzít, mint a teljesítmény, az amplitúdó, az ultrahangos kezelési idő, a hőmérséklet és a nyomás. Az adatokat CSV-fájlokban tárolja a folyamatok összehasonlításához, a minőségbiztosításhoz és a reprodukálhatósághoz.
Milyen tartozékok állnak rendelkezésre a UIP4000hdT készülékhez?
A folyamattól függően a UIP4000hdT szonotródákkal, kaszkatródákkal, amplitúdóerősítőkkel, átfolyó cellákkal, reaktorokkal, hangvédő szekrényekkel, hőmérséklet-érzékelőkkel és opcionális nyomásérzékelőkkel konfigurálható.
Hogyan válasszak a UIP2000hdT, UIP4000hdT és UIP16000hdT között?
A választás főként a szükséges térfogatáramtól, a tételtérfogattól, az energiabeviteltől és a kívánt eredménytől függ. A UIP4000hdT készüléket jellemzően akkor választják, amikor egy 2 kW-os egység túl kicsi, és egy kompakt, 4 kW-os ipari ultrahangos kezelőberendezés biztosítja a megfelelő feldolgozási kapacitást.
UIP4000hdT – Felhasználóbarát működés és csúcstechnológia
Teljes színes érintőképernyő
A színes érintőképernyő közvetlen hozzáférést biztosít a fő működési paraméterekhez. Az amplitúdó, a teljesítmény és az impulzusüzemmód pontosan beállítható, és a kezelő választhat az oszlopdiagram és a numerikus kijelzési mód között. A nagy kontrasztú, NAGY SZÁMJEGYES kijelzés javítja a láthatóságot a termelési működés során.
Böngészős távvezérlés
A UIP4000hdT a szokásos webböngészőkből vezérelhető a LAN webes felületén keresztül. A plug-and-play csatlakozás nem igényel szoftvertelepítést. Az ultrahangos feldolgozóberendezés PC-ről, Macről, táblagépről vagy okostelefonról működtethető közvetlen kapcsolaton, hálózati kapcsolón, útválasztón vagy opcionális, előre konfigurált vezeték nélküli útválasztón keresztül.
Beépített hálózati kapcsolat és adatnaplózás”
A beépített LAN-csatlakozás megkönnyíti a folyamatszabályozást és a termelési környezetekbe történő integrációt. Az ultrahangos kezelés adatai automatikusan rögzítésre kerülnek egy SD/USB-adatkártyán. Egy csatlakoztatható hőmérséklet-érzékelő folyamatosan méri a folyamat hőmérsékletét, és egy opcionális nyomásérzékelő csatlakoztatható a nyomás monitorozásához és dokumentálásához.
Automatikus frekvenciahangolás
A UIP4000hdT intelligens, automatikus frekvenciahangolást használ. A rendszer bekapcsolásakor a generátor felismeri az optimális működési frekvenciát, és ezen a frekvencián hajtja meg az ultrahang-átalakítót. Ez kézi frekvenciabeállítás nélkül javítja a megbízhatóságot, az energiahatékonyságot és a folyamat stabilitását.
A UIP4000hdT ultrahangos kezelőberendezés a kutatásban és a tudományban
A UIP4000hdT egy 4000 wattos ipari ultrahangos feldolgozóberendezés, amelyet kutatásban, K+F-méretnövelésben és termelésorientált folyamatfejlesztésben használnak. Az alábbi adatlap és tudományos cikkek olívaolaj-feldolgozási, extrakciós, biodízel-előállítási, membrántisztítási és anyagfeldolgozási alkalmazásokat mutatnak be. Konkrét alkalmazással vagy tudományos hivatkozással kapcsolatban kérjük, lépjen kapcsolatba velünk.
- FactSheet UIP4000hdT – 4000 watts powerful industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

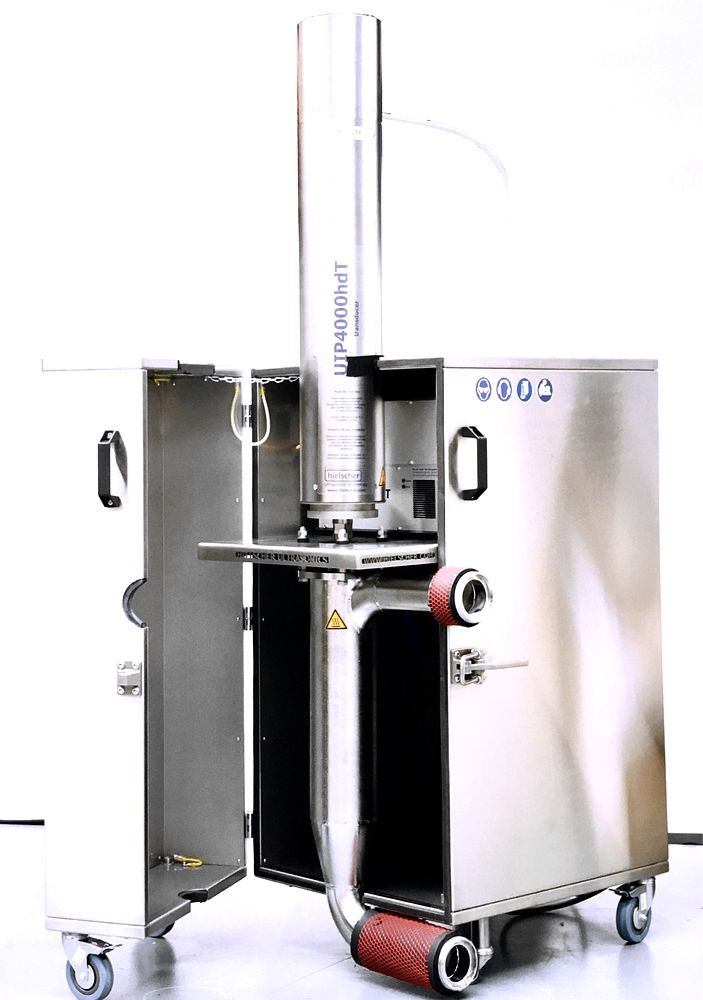

UIP4000hdT rozsdamentes acél szekrényben
