UIP4000hdT – 4kW उच्च प्रदर्शन Ultrasonics
UIP4000hdT 4kW अल्ट्रासाउंड शक्ति को बचाता है और यहां तक कि मांग की स्थिति के तहत एक विश्वसनीय उत्पादन मशीन है। यह एक उच्च ऊर्जा की मांग और बड़ी मात्रा के साथ औद्योगिक प्रक्रियाओं के लिए बनाया गया है. UIP4000hdT एक मजबूत और शक्तिशाली अल्ट्रासोनिक प्रोसेसर है।
UIP4000hdT के विशिष्ट अनुप्रयोगों में शामिल हैं एकरूपता, पायसीकरण, dispersing & कण ठीक मिलिंग, निष्कर्षण, जैतून का तेल का कुरूपता, घुला देनेवाला या Sonochemical प्रतिक्रियाओं जैसे कि सोनो-संश्लेषण तथा सोनो-कटैलिसीस।
इस उच्च शक्ति प्रणाली विशेष रूप से अनुकूल है, के बाद से कोई अतिरिक्त ठंडा मीडिया, जैसे पानी या संपीड़ित हवा के रूप में, आवश्यक हैं. इस प्रणाली के विशेष डिजाइन चरम आपरेशन की स्थिति के तहत इसके उपयोग के लिए अनुमति देता है, जैसे धूल, गंदगी, तापमान और आर्द्रता. अल्ट्रासोनिक प्रोसेसर टाइटेनियम और स्टेनलेस स्टील के होते हैं। दोलन मुक्त निकला हुआ किनारा मशीनों और पौधों में एकीकरण के लिए बहुत उपयोगी साबित हुआ है। यह सही दोलन व्यवहार के मामले में नई तकनीकी स्थितियों के लिए अनुकूलित किया गया है.
UIP4000hdT की मॉड्यूलर अवधारणा आप एक शक्तिशाली और अभी तक बहुत अंतरिक्ष की बचत प्रणाली के साथ प्रदान करता है. ट्रांसड्यूसर और जनरेटर एक दूसरे से अलग रखे जाते हैं और केबल के माध्यम से जुड़े हुए हैं। आत्म निहित डिजाइन एक न्यूनतम स्तर पर स्थापना, संचालन और रखरखाव के लिए आवश्यक काम कम कर देता है. एकाधिक UIP4000hdT मॉड्यूल आसानी से उच्च प्रक्रिया क्षमता ओंकारके साथ समूहों के रूप में जोड़ा जा सकता है।
| 4kW प्रसंस्करण क्षमता | ||
|---|---|---|
| प्रक्रिया |
प्रवाह की दर
|
|
| बायोडीजल ट्रान्सएस्टरीफिकेशन |
1 सेवा मेरे 3m³ / घंटा
|
|
| पायसीकरण, जैसे तेल / पानी |
0.4 सेवा मेरे 2m³ / घंटा
|
|
| सेल निष्कर्षण, जैसे शैवाल |
0.1 सेवा मेरे 0.8m³ / घंटा
|
|
| dispersing / deagglomeration |
0.02 सेवा मेरे 0.4m³ / घंटा
|
|
| गीला मिलिंग और पीसने |
0.01 सेवा मेरे 0.02m³ / घंटा
|
|
सामान्य में, प्रवाह सेल के रूप में अच्छी तरह से अल्ट्रासोनिक ट्रांसड्यूसर एक डबल दीवारों स्टेनलेस स्टील कैबिनेट है कि एक बहुत प्रभावी ध्वनि इन्सुलेशन के साथ आता है में स्थित हैं। यदि आवश्यक हो, UIP4000hdT कस्टम-विशिष्ट रिएक्टरों में तरल पदार्थ के sonication के लिए इस्तेमाल किया जा सकता है। बेशक, UIP4000hdT पूर्ण बिजली उत्पादन पर लगातार चलाने के लिए सक्षम है (24hrs/7days) Hielscher Ultrasonics से सभी अल्ट्रासोनिक सिस्टम की तरह।
Hielscher के UIP4000hdT – प्रवाह के माध्यम से मोड में प्रक्रियाओं के लिए 4kW उच्च प्रदर्शन ultrasonics
एक नज़र में UIP4000hdT
- 4000 वाट शक्तिशाली ultrasonicator
- हेवी ड्यूटी sonication प्रक्रियाओं के लिए विश्वसनीय
- 24/7 ऑपरेशन
- औद्योगिक दर्जा
- रंग का स्पर्श प्रदर्शन
- रिमोट कंट्रोल ब्राउज़
- बिजली, आयाम, sonication समय, तापमान, दबाव का स्वत: डेटा रिकॉर्डिंग
- एकीकृत एसडी / यूएसबी ComboCard
- प्लगेबल तापमान सेंसर
- प्लगेबल प्रेशर सेंसर (वैकल्पिक उपलब्ध)
- स्थानीय क्षेत्र तंत्र संपर्क
- ईथरनेट कनेक्शन
- कोई सॉफ्टवेयर स्थापना
- स्वत: आवृत्ति ट्यूनिंग
पूर्ण रंग टच स्क्रीन
परिचालन दृश्य से एक बड़ा वृद्धि रंगीन टच स्क्रीन है। यह स्पर्श- और स्टाइलस-संवेदनशील स्क्रीन आसान हैंडलिंग के लिए अनुमति देता है, जबकि ऑपरेटिंग पैरामीटर की सटीक सेटिंग और अल्ट्रासाउंड पावर सेटिंग के प्रदर्शन की गारंटी है और ऑपरेटर के लिए उच्चतम आराम के साथ संयुक्त किया जाता है। डिजिटल नियंत्रण मेनू मुख्य सेटिंग्स में कम के रूप में उपयोग करने के लिए सहज है। आयाम / पावर सेटिंग और पल्स मोड को रंगीन टच-स्लाइडर द्वारा समायोजित किया जा सकता है (1%, 5% या 10% स्नैप के साथ)। उपयोगकर्ता निर्णय लेता है, अगर वह रंगीन बार ग्राफ या संख्यात्मक प्रतिनिधित्व के रूप में आयाम और शक्ति का प्रदर्शन पसंद करता है। डिस्प्ले नियमित दृश्य मोड से बिग NUMBER डिस्प्ले मोड में बदला जा सकता है, जिसमें भारी विपरीतता और बेहतर दृश्यता के लिए बड़े फ़ॉन्ट आकार की विशेषता है।
ब्राउज़र रिमोट कंट्रोल
UIP4000hdT ऐसे इंटरनेट एक्सप्लोरर, सफारी, फ़ायरफ़ॉक्स, मोज़िला, मोबाइल IE/Safari नए लैन वेब इंटरफ़ेस का उपयोग कर के रूप में किसी भी आम ब्राउज़र, का उपयोग कर नियंत्रित किया जा सकता है. लैन कनेक्शन एक बहुत ही सरल प्लग-एन-प्ले सेटअप है और कोई सॉफ्टवेयर स्थापना की आवश्यकता है। अल्ट्रासोनिक डिवाइस DHCP सर्वर/क्लाइंट और अनुरोध के रूप में कार्य करता है या स्वचालित रूप से कोई IP असाइन करता है। डिवाइस पीसी /मैक से सीधे संचालित किया जा सकता है या एक स्विच या रूटर का उपयोग कर। एक वैकल्पिक पूर्व विन्यस्त वायरलेस रूटर का उपयोग करना, डिवाइस सबसे smartphones या गोली कंप्यूटर से नियंत्रित किया जा सकता है, जैसे एप्पल iPad. एक जुड़ा रूटर के बंदरगाह अग्रेषण का उपयोग करना, आप दुनिया में किसी भी जगह से इंटरनेट के माध्यम से अपने UIP4000hdT नियंत्रित कर सकता है – आपका स्मार्ट फोन या टैबलेट रिमोट कंट्रोल है
बिल्ट-इन नेटवर्क
UIP4000hdT की एक और स्मार्ट सुविधा आपरेशन (स्थानीय क्षेत्र नेटवर्क) जो आपरेशन की सुविधा और उच्च प्रसंस्करण लचीलापन के लिए अनुमति देता है के माध्यम से आपरेशन और नियंत्रण है. sonication प्रक्रिया की सभी जानकारी एसडी / यूएसबी डेटा कार्ड पर दर्ज की गई है, स्वचालित रूप से। एक plugable सेंसर तापमान स्थायी रूप से उपाय जबकि एक वैकल्पिक रूप से उपलब्ध दबाव सेंसर अतिरिक्त खामियों को दूर किया जा सकता है.
स्वत: आवृत्ति ट्यूनिंग
सभी Hielscher अल्ट्रासोनिक उपकरणों की तरह, UIP4000hdT एक बुद्धिमान स्वत: आवृत्ति ट्यूनिंग के साथ आता है। डिवाइस पर बंद है, जनरेटर इष्टतम परिचालन आवृत्ति भावना होगी. यह तो इस आवृत्ति पर डिवाइस ड्राइव करेंगे. कि समग्र ऊर्जा दक्षता और हमारे अल्ट्रासोनिक उपकरणों की विश्वसनीयता में सुधार। तुम सब करने की ज़रूरत है, पर प्रणाली स्विच करने के लिए है. जनरेटर आवृत्ति ट्यूनिंग स्वचालित रूप से एक दूसरे के एक अंश में प्रदर्शन करेंगे.

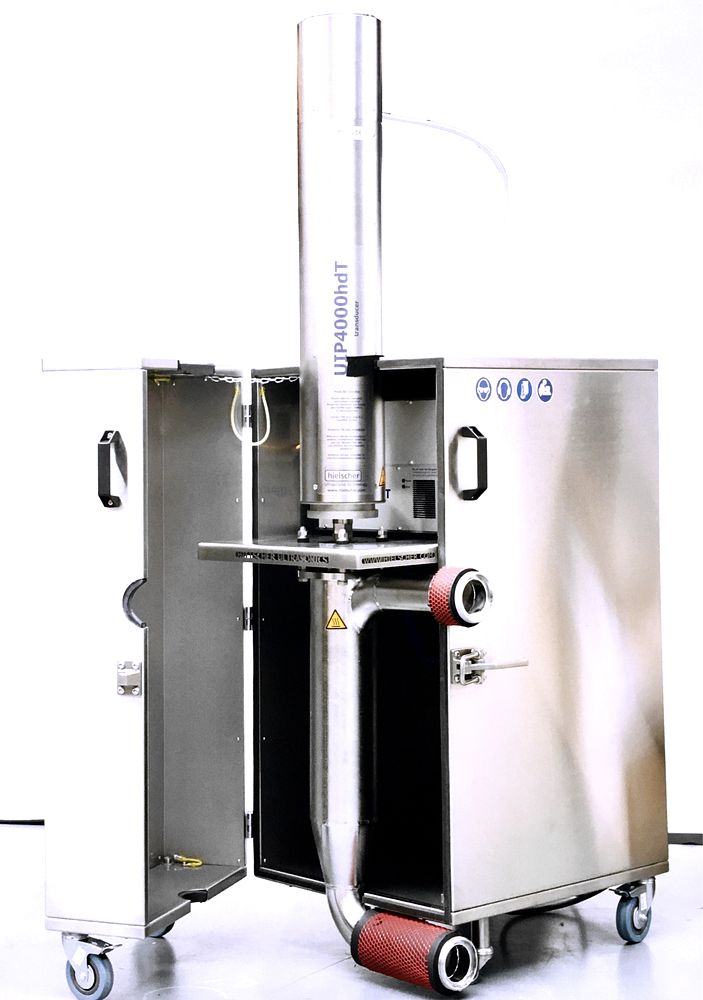

कैबिनेट में UIP4000hdT
उच्च प्रदर्शन अल्ट्रासोनिक यूनिट
Hielscher Ultrasonics’ औद्योगिक अल्ट्रासोनिक प्रोसेसर बहुत उच्च आयाम वितरित कर सकते हैं। 200 डिग्री तक के आयाम आसानी से लगातार 24/ यहां तक कि उच्च आयाम के लिए, अनुकूलित अल्ट्रासोनिक sonotrodes उपलब्ध हैं। Hielscher के अल्ट्रासोनिक उपकरण ों की मजबूती भारी शुल्क पर और मांग वातावरण में 24 /
नहीं यकीन है कि जो अल्ट्रासोनिक प्रणाली अपनी प्रक्रिया के लिए सबसे उपयुक्त है?
नीचे दी गई तालिका आपको हमारे अल्ट्रासोनिकटर की अनुमानित प्रसंस्करण क्षमता का संकेत देती है:
| बैच वॉल्यूम | प्रवाह की दर | अनुशंसित उपकरणों |
|---|---|---|
| 0.5 से 1.5 एमएल | एन.ए. | VialTweeter |
| 1 से 500 एमएल | 10 से 200 मील / मिनट | UP100H |
| 10 से 2000 मील | 20 से 400 एमएल / मिनट | UP200Ht, UP400St |
| 0.1 से 20 एल | 0.2 से 4 एल / मिनट | UIP2000hdT |
| 10 से 100 एल | 2 से 10 एल / मिनट | UIP4000hdT |
| एन.ए. | 10 से 100 एल / मिनट | UIP16000 |
| एन.ए. | बड़ा | के समूह UIP16000 |
जानने के योग्य तथ्य
अल्ट्रासोनिक Homogenization की मूल बातें
अल्ट्रासोनिक homogenizers फैलाव, पायसीकरण, गीला-मिलिंग, नैनो के लिए उपयोग किया जाता है & माइक्रोनाइजेशन, निष्कर्षण (पौधों और कोशिका ऊतकों से), संश्लेषण और रसायनों के उत्प्रेरित (तथाकथित सोनो-केमिस्ट्री) के साथ-साथ degassing। अल्ट्रासोनिक homogenization अक्सर छाता शब्द है कि इन सभी पूर्व उल्लेख अनुप्रयोगों में शामिल के रूप में प्रयोग किया जाता है। अल्ट्रासाउंड की मदद से homogenization तीव्र अल्ट्रासाउंड तरंगों एक तरल माध्यम में युग्मित कर रहे हैं जब तब होता है जब ध्वनिक caviation के काम सिद्धांत पर आधारित है। तीव्र अल्ट्रासाउंड तरंगों के तहत, मिनट वैक्यूम बुलबुले मध्यम में उत्पन्न होते हैं, जो अल्ट्रासाउंड तरंगों के उच्च दबाव / कम दबाव चक्र से अधिक बढ़ते हैं। एक निश्चित बिंदु पर, जब सूक्ष्म बुलबुले एक ऊर्जावान स्थिति तक पहुँच गए हैं, जिस पर वे अधिक ऊर्जा को अवशोषित नहीं कर सकते हैं, वे हिंसक रूप से गिर जाते हैं। निर्वात बुलबुला आवेग की इस घटना को गुहिकायन कहा जाता है। निर्वात बुलबुले के implosion सदमे तरंगों उत्पन्न करता है, स्ट्रीमिंग / तरल जेट विमानों, उच्च कतरनी, उच्च तापमान और पर्याप्त ऊर्जा के साथ दबाव अंतर सहसंयोजक बांड को तोड़ने के लिए, अणुओं flexs और रासायनिक प्रतिक्रियाओं को प्रेरित.
homogenization प्रक्रिया में सबसे अच्छा परिणाम के लिए, अल्ट्रासोनिक प्रोसेसर और उसके सेटअप निम्नचर बदलकर अनुकूलित किया जा सकता:
- आयाम (सोनोटोडे का विस्थापन) और तीव्रता
- दबाव
- तापमान
- Sonication पोत (बैच या प्रवाह सेल: आकार, ज्यामिति, प्रवाह दर)
Hielscher के उच्च प्रदर्शन अल्ट्रासोनिक प्रोसेसर का उपयोग करें piezoelectric जनरेटर का उपयोग करें नेतृत्व zirconate टाइटनेट क्रिस्टल से बना है। कंपन एक टाइटेनियम सींग tuned 19-26 kHz पर resonate नीचे प्रेषित कर रहे हैं. सींग से अल्ट्रासोनिक कंपन तरल पदार्थ मध्यम में अल्ट्रासोनिक sonotrode (टिप, जांच) के माध्यम से युग्मित है। Hielscher अल्ट्रासोनिक इकाई प्रति 50 से 16,000 वाट से बिजली रेटिंग के साथ अल्ट्रासोनिक प्रोसेसर प्रदान करता है और इस तरह उच्च मात्रा के लिए पायलट संयंत्र और पूरी तरह से वाणिज्यिक अल्ट्रासोनिक इकाइयों के लिए छोटे प्रयोगशाला ultrasonicators और बेंच-टॉप उपकरणों से आवश्यकताओं को शामिल किया गया प्रवाह.
इष्टतम Sonication परिणामों के लिए परिष्कृत प्रक्रिया नियंत्रण
Sonication शर्तों उत्पादन, प्रक्रिया परिणाम और अल्ट्रासोनिक प्रक्रियाओं की पुन: उत्पादन क्षमता के लिए महत्वपूर्ण हैं। अल्ट्रासोनिक बिजली उत्पादन का सटीक नियंत्रण के अलावा, आयाम और तीव्रता, तापमान, दबाव और sonication समय द्वारा समायोजित महत्वपूर्ण कारक हैं। Hielscher के डिजिटल अल्ट्रासोनिक प्रोसेसर एक प्लग करने योग्य थर्मो-युग्म के साथ आते हैं। एक plugable दबाव सेंसर वैकल्पिक रूप से उपलब्ध है. दोनों सेंसर अल्ट्रासोनिक जनरेटर, जो एक आंतरिक एसडी कार्ड के साथ सुसज्जित है के साथ जुड़े हुए हैं। अल्ट्रासोनिक डिवाइस के सॉफ्टवेयर एसडी कार्ड पर एक सीएसवी फ़ाइल में सभी प्रक्रिया डेटा (तारीख, समय, आयाम, अल्ट्रासोनिक ऊर्जा, शुद्ध ऊर्जा, तापमान, दबाव) लिखता है। यह अपने sonication तुलनीय और reproduible चलाता है बनाता है.
उच्च आयाम के लिए, एक उच्च उत्पादन शक्ति की आवश्यकता है. मध्यम या ऊंचा दबाव के उच्च चिपचिपापन के रूप में वृद्धि हुई लोड के तहत, एक वांछित आयाम पर sonotrode ड्राइव करने के लिए एक वृद्धि हुई अल्ट्रासाउंड शक्ति की जरूरत है। sonotrode (टिप) के सामने की सतह बड़ा, यह resonate जाने के लिए और अधिक शक्ति की आवश्यकता है. एक बड़ा sonotrode के साथ, बड़ी मात्रा में संसाधित किया जा सकता है. Hielscher के औद्योगिक sonotrodes और कैस्केटरोडीस बहुत उच्च आयाम वितरित कर सकते हैं. 200 डिग्री तक के आयाम आसानी से लगातार 24/ यहां तक कि उच्च आयाम के लिए, अनुकूलित अल्ट्रासोनिक sonotrodes उपलब्ध हैं। Hielscher के ultrasonicators की मजबूती भारी बोझ के तहत और मांग की शर्तों के तहत 24 /
सबसे अल्ट्रासोनिक प्रक्रियाओं के लिए, sonicated माध्यम का तापमान एक कम तापमान तीव्र गुहिकायन की पीढ़ी को बढ़ावा देता है के लिए संभव के रूप में कम होना चाहिए। Hielscher अल्ट्रासोनिक प्रवाह कोशिकाओं और ठंडा जैकेट, जो इष्टतम प्रक्रिया तापमान के रखरखाव का समर्थन के साथ रिएक्टरों प्रदान करता है। प्रवाह कोशिकाओं और रिएक्टरों दबाव भी कर रहे हैं. ऊंचा दबाव के तहत, अधिक तीव्र गुहिकायन होता है। इसलिए, Hielscher रिएक्टरों कि आसानी से 300atm अप करने के लिए दबाव कर सकते हैं प्रदान करता है.
Hielscher Ultrasonics विभिन्न आकारों और आकार (उदा. कैस्केटरोडीस), जो सभी अल्ट्रासोनिक प्रक्रिया परिणाम पूरी तरह से रैखिक पैमाने पर करने के लिए अनुमति देता है। 16kW अल्ट्रासोनिक homogenizers और sonotrodes और प्रवाह सेल रिएक्टरों के कई गुना प्रकार के साथ, Hielscher औद्योगिक पैमाने पर अल्ट्रासोनिक प्रक्रियाओं के लिए अपने दीर्घकालिक अनुभवी साथी है। मानक ultrasonicators की विविधता के अलावा, Hielscher डिजाइन और भी अनुकूलित सिस्टम बनाती है।
