Teollisuusultraäänilaite UIP6000hdT, 6 000 W:n ultraäänihomogenisaattori
UIP6000hdT on 6 000 watin sondityyppinen teollisuusultraäänilaite suuren kapasiteetin nesteenkäsittelyyn, jatkuvaan linjassa tapahtuvaan ultraäänikäsittelyyn ja vaativiin raskaan käytön sovelluksiin. Se on suunniteltu prosesseihin, joissa tarvitaan suurta ultraäänienergian syöttöä, luotettavaa 24/7-käyttöä ja toistettavaa prosessinohjausta tuotantoympäristöissä.
Teollisuusultraäänihomogenisaattorin UIP6000hdT keskeiset tiedot
- 6 kW:n ultraääniteho suurten neste-, liete- ja pastamäärien käsittelyyn
- Jatkuva käsittely linjassa virtauskennolla, reaktorilla tai kierrätysjärjestelmällä
- Teollinen käyttövarmuus 24/7-käyttöön raskaan käytön olosuhteissa
- Prosessin dokumentointi amplitudin, tehon, ajan, lämpötilan ja paineen automaattisella tallennuksella
- Helppo integrointi jalustalle asennettuihin prosessimoduuleihin, tuotantolinjoihin, kaappeihin ja usean laitteen ryhmiin
Soveltuu parhaiten: tuotantomittakaavan homogenointiin, emulgointiin, dispergointiin, deagglomerointiin, märkäjauhatukseen, uuttoon, oliiviöljyn malaksointiin ja sonokemialliseen käsittelyyn, joissa 2 kW:n tai 4 kW:n järjestelmät eivät tarjoa riittävää käsittelykapasiteettia tai kavitaation voimakkuutta.
Pyydä prosessisuositus laitteelle UIP6000hdT
Kerro meille materiaalisi, tavoiteltu tulos, erätilavuus tai tilavuusvirta, viskositeetti, kiintoainepitoisuus, lämpötilarajat sekä se, suunnitteletko eräkäsittelyä, kierrätyskäsittelyä vai käsittelyä linjassa. Suosittelemme prosessiisi sopivaa sonotrodia, virtauskennoa, reaktoria ja järjestelmäkokoonpanoa.
Teollisuusultraäänihomogenisaattori UIP6000hdT
Kenelle UIP6000hdT sopii?
UIP6000hdT soveltuu prosesseihin, joissa tarvitaan enemmän tehoa ja käsittelykapasiteettia kuin 2 kW:n tai 4 kW:n järjestelmä tarjoaa, mutta joissa halutaan silti käyttää kompaktia, modulaarista ultraääniyksikköä, joka voidaan integroida tuotantolinjoihin.
- Tarvitset suuren kapasiteetin ultraäänikäsittelyä linjassa tuotantomittakaavan nesteenkäsittelyyn.
- Prosessisi edellyttää voimakasta kavitaatiota dispergointiin, jauhatukseen, uuttoon, emulgointiin tai sonokemiaan.
- Tarvitset toistettavaa prosessidataa laadunvalvontaan, mittakaavan suurentamiseen ja dokumentointiin.
- Haluat modulaarisen 6 kW:n ultraäänilaitteen, joka voidaan yhdistää lisäyksiköihin kapasiteetin kasvattamiseksi.
- Tarvitset kestävän teollisuusjärjestelmän jatkuvaan käyttöön vaativissa ympäristöissä.
- 6 000 W:n ultraääniteho teolliseen nesteenkäsittelyyn
- Suunniteltu jatkuvaan 24/7-käyttöön raskaan käytön olosuhteissa
- Soveltuu eräkäsittelyyn, kierrätyskäsittelyyn ja linjassa tapahtuvaan läpivirtauskäsittelyyn
- Kosketusnäyttöohjaus ja selainpohjainen etäohjaus lähiverkon kautta
- Prosessidatan automaattinen tallennus toistettavaa tuotantoa ja mittakaavan suurentamista varten
- Modulaarinen rakenne tuotantolinjoihin, jalustalle asennettuihin prosessimoduuleihin ja usean laitteen ryhmiin integrointia varten
UIP6000hdT yhdellä silmäyksellä
| Laitteen ominaisuudet | Teollisuusultraäänilaite UIP6000hdT |
|---|---|
| Ultraääniteho | 6 000 wattia / 6 kW |
| Tyypillinen prosessitila | Ultraäänikäsittely erissä, kierrätyksellä ja jatkuvana läpivirtauksena linjassa |
| Teollinen käyttö | Raskas 24/7-käyttö täydellä lähtöteholla |
| Tyypilliset käyttökohteet | Homogenointi, emulgointi, dispergointi, deagglomerointi, märkäjauhatus, uutto, malaksointi, liuottaminen ja sonokemia |
| Rakenne | Titaanista ja ruostumattomasta teräksestä valmistetut komponentit; teollisuuskäyttöön suunnitellut ultraäänimuunnin ja generaattori |
| Asennus | Kompakti modulaarinen järjestelmä, jossa on erilliset generaattori ja ultraäänimuunnin; soveltuu kaappeihin, jalustalle asennettuihin prosessimoduuleihin ja tuotantolaitokseen integrointiin |
| Ohjaus | Värikosketusnäyttö, lähiverkkoliitäntä ja selainpohjainen etäohjaus ilman ohjelmiston asennusta |
| Prosessin dokumentointi | Tehon, amplitudin, ultraäänikäsittelyajan, lämpötilan ja paineen automaattinen tallennus SD/USB-tallennusvälineelle |
| Anturit | Liitettävät lämpötila- ja paineanturit |
| Mittakaavan suurentaminen | Useita yksiköitä UIP6000hdT voidaan yhdistää suurempien tuotantokapasiteettien saavuttamiseksi ja usean reaktorin järjestelmien muodostamiseksi |
UIP6000hdT-laitteen tyypilliset käyttökohteet
Laitetta UIP6000hdT käytetään, kun prosessi-insinöörit tarvitsevat voimakasta ultraäänikavitaatiota teollisessa mittakaavassa. Sen suuri lähtöteho tekee siitä sopivan suurten määrien käsittelyprosesseihin ja vaativille materiaaleille, kuten lietteille, pastoille, suspensioille ja viskooseille nesteille.
- Homogenointi ja sekoittaminen: Paranna tasalaatuisuutta neste–neste- ja kiintoaine–neste-järjestelmissä.
- Emulgointi: Valmista hienojakoisia emulsioita ja nanoemulsioita hallitulla energiansyötöllä.
- Dispergointi ja deagglomerointi: Hajota agglomeraatteja ja jaa hiukkaset, pigmentit tai nanomateriaalit tasaisesti.
- Märkäjauhatus ja hiukkaskoon pienentäminen: Hyödynnä voimakkaita leikkausvoimia mikronoinnissa ja hienojauhatuksessa.
- Uutto ja solujen hajotus: Tehosta aineensiirtoa kasvien, levien, mikrobien ja elintarvikkeiden uuttoprosesseissa.
- Oliiviöljyn malaksointi: Tue tehokasta uuttoa ekstra-neitsytoliiviöljyn tuotannossa.
- Sonokemia: Edistä sonosynteesiä, sonokatalyysiä ja muita kavitaation aikaansaamia reaktioita.
6 000 watin ultraääniteho teolliseen käsittelyyn
UIP6000hdT on rakennettu vaativiin teollisiin sovelluksiin, joissa tarvitaan voimakasta kavitaatiota, suurta energiansyöttöä ja luotettavaa jatkuvaa käsittelyä. Sen kestävä rakenne tekee siitä sopivan tuotantoympäristöihin, joissa esiintyy pölyä, likaa, lämpötilavaihteluita ja kosteutta.
Järjestelmä ei tarvitse ylimääräisiä jäähdytysaineita, kuten vettä tai paineilmaa. Titaanista ja ruostumattomasta teräksestä valmistetut komponentit tukevat luotettavaa toimintaa, ja värähtelemätön laippa helpottaa integrointia koneisiin, jalustalle asennettuihin prosessimoduuleihin ja tuotantolinjoihin.
Pienen tilantarpeensa ja pyörillä siirrettävän kaappinsa ansiosta UIP6000hdT voidaan asentaa tuotantoalueille, joissa tilaa on rajallisesti. Modulaarisessa rakenteessa generaattori ja ultraäänimuunnin ovat erillisiä ja yhdistetty toisiinsa kaapeleilla. Tämä itsenäinen rakenne vähentää asennuksen, käytön ja huollon vaatimaa työtä. Useita UIP6000hdT-moduuleja voidaan yhdistää suuremman kapasiteetin ultraäänilaitekokonaisuuksiksi.

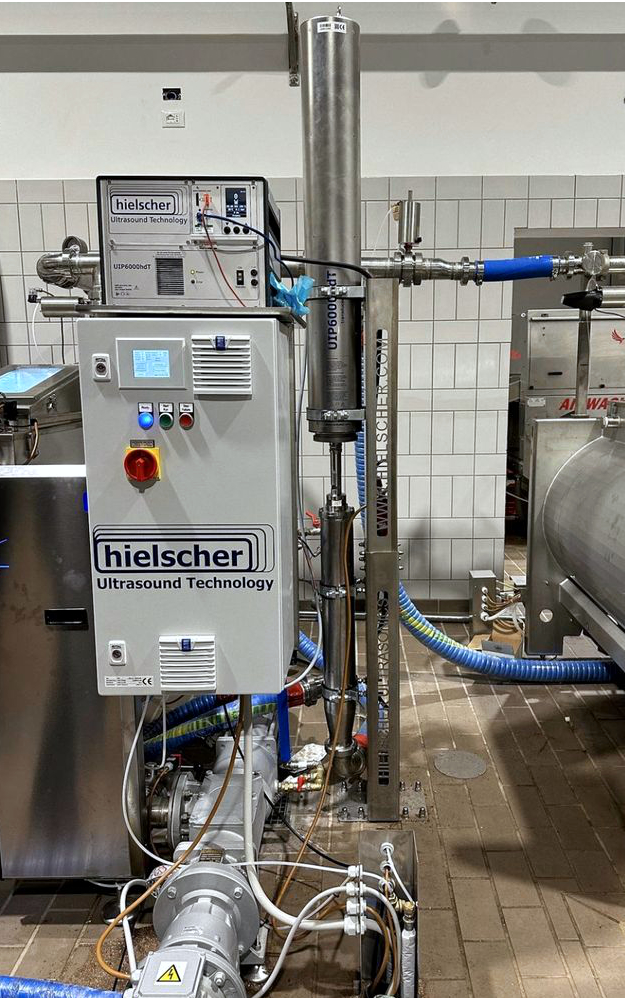

UIP6000hdT, jossa on ultraäänivirtauskennoreaktori ja äänieristyskaappi.
Sondityyppinen teollisuusultraäänilaite UIP6000hdT nesteiden ja lietteiden käsittelyyn linjassa.
6 kW:n teho-ultraääni – käsittelykapasiteetti ja tilavuusvirrat
Käsittelykapasiteetti riippuu viskositeetista, kiintoainepitoisuudesta, tavoitellusta hiukkas- tai pisarakoosta, uuton tavoitteesta, lämpötilasta, paineesta, virtauskennon geometriasta ja tarvittavasta ultraäänienergian syötöstä. Alla olevat arvot ovat suuntaa antavia lähtökohtia laitteiston mitoitukseen.
| Prosessi | Tyypillinen tilavuusvirta laitteella UIP6000hdT |
|---|---|
| Biodieselin vaihtoesteröinti | 1,5–4 m³/h |
| Emulgointi, esim. öljy/vesi | 0,5–2,5 m³/h |
| Solujen uutto, esim. levät | 0,15–1 m³/h |
| Dispergointi / deagglomerointi | 0,025–0,5 m³/h |
| Märkäjauhatus ja hienonnus | 0,01–0,025 m³/h |
Useimmissa teollisissa asennuksissa virtauskenno ja ultraäänimuunnin asennetaan kaksiseinäiseen ruostumattomasta teräksestä valmistettuun kaappiin, jossa on tehokas äänieristys. Tarvittaessa UIP6000hdT voidaan myös konfiguroida räätälöityjä reaktoreita ja prosessikohtaisia virtauskennogeometrioita varten. Muiden yrityksen Hielscher teollisten ultraäänijärjestelmien tavoin UIP6000hdT on suunniteltu jatkuvaan käyttöön täydellä lähtöteholla.
MultiSonoReactor MSR-4 suuren kapasiteetin ultraäänikäsittelyyn linjassa. MSR-4 voidaan varustaa laitekokoonpanolla 4x UIP4000hdT tai 4x UIP6000hdT.
Ultraäänigeneraattori, ultraäänimuunnin ja virtauskenno äänieristyskaapissa.
Sopivan teollisuusultraääniprosessorin valinta
Etkö ole varma, mikä teollisuuskäyttöön tarkoitettu ultraäänilaite soveltuu parhaiten prosessiisi? Alla oleva taulukko antaa suuntaa antavan kapasiteettioppaan. Lopullinen laitevalinta riippuu materiaalin ominaisuuksista, tavoitellusta tuloksesta, energiansyötöstä ja prosessikokoonpanosta.
| Teollisuusultraäänilaitteen malli | Teho | Tyypillinen käyttö |
|---|---|---|
| UIP500hdT | 500W | Yhdistää laboratorio- ja pilot-mittakaavan, formulaatioiden kehitys sekä pienet erät ja jatkuvat prosessit |
| UIP1000hdT | 1 000W | Pilot-kokeet ja pienemmät jatkuvat prosessit |
| UIP2000hdT | 2 000W | Pilot-mittakaava, prosessin mittakaavan suurentaminen ja teollinen tuotanto |
| UIP4000hdT | 4 000W | Suurempi tuotantokapasiteetti ja jatkuva käsittely linjassa |
| UIP6000hdT | 6 000W | Suurten nestemäärien teollinen käsittely |
| UIP16000 | 16 000W | Suuren kapasiteetin teollinen tuotanto ja useiden tonnien käsittely |
Jos et ole varma, mikä ultraääniprosessori sopii prosessiisi, tärkeimmät valintakriteerit ovat tavoiteltu tulos, erätilavuus, tarvittava tilavuusvirta, viskositeetti, kiintoainepitoisuus, käyttöaikataulu ja tarvittava energiansyöttö. Hielscher voi suositella prosessidatasi perusteella sopivaa laitetta, sonotrodia, amplitudinvahvistinta ja virtauskennokokoonpanoa.
Ultraäänilaitteiden ryhmä (12x UIP6000hdT), joka tarjoaa jopa 72 kW:n ultraäänitehon suorituskykyiseen käsittelyyn linjassa.
Ota yhteyttä UIP6000hdT-laitteen kokoonpanosta ja hinnoittelusta
Teollinen tarkkuusohjaus, datan tallennus ja prosessin luotettavuus
UIP6000hdT kuuluu yrityksen Hielscher teolliseen hdT-sarjaan ja yhdistää suuren ultraäänitehon digitaaliseen ohjaukseen ja automaattiseen prosessin dokumentointiin. Yrityksen Hielscher teollisuusultraäänilaitteet voivat tuottaa erittäin suuria amplitudeja. Jopa 200 µm:n amplitudeja voidaan käyttää jatkuvasti 24/7-käytössä. Räätälöityjä ultraäänisonotrodeja on saatavilla prosesseihin, jotka vaativat vielä suurempia amplitudeja tai erikoisgeometrioita.
Täysvärikosketusnäyttö
Värikosketusnäyttö helpottaa käyttöä ja parametrien säätöä. Käyttäjät voivat asettaa amplitudin, tehon ja pulssitilan intuitiivisen valikon ja värillisen kosketusliukusäätimen avulla, joka lukittuu 1 %, 5 % tai 10 %:n askeliin. Prosessiarvot voidaan näyttää pylväskaavioina tai numeroarvoina. BIG NUMBER -näyttötila parantaa näkyvyyttä suurella kontrastilla ja suurilla kirjasimilla.
Etäohjaus selaimella
Laitetta UIP6000hdT voidaan ohjata tavallisella verkkoselaimella lähiverkon verkkokäyttöliittymän kautta. Ohjelmiston asennusta ei tarvita. Ultraäänilaite toimii DHCP-palvelimena/asiakkaana ja pyytää tai määrittää IP-osoitteen automaattisesti. Järjestelmää voidaan käyttää suoraan PC- tai Mac-tietokoneelta, verkkokytkimen tai reitittimen kautta tai älypuhelimilla ja tableteilla lisävarusteena saatavan esikonfiguroidun langattoman reitittimen avulla.
Sisäänrakennettu verkkoyhteys ja datan tallennus
Lähiverkkoliitäntä tukee joustavaa käyttöä ja integrointia tuotantoympäristöihin. Prosessidata tallennetaan automaattisesti SD/USB-datakortille. Tallennettavia arvoja ovat teho, amplitudi, ultraäänikäsittelyaika, lämpötila ja paine, mikä parantaa prosessien vertailtavuutta, dokumentointia ja toistettavuutta. Liitettävä lämpötila-anturi sisältyy toimitukseen; lisävarusteena saatava paineanturi voidaan liittää, kun paineen seuranta on tarpeen.
Automaattinen taajuuden viritys
Kaikkien yrityksen Hielscher ultraäänilaitteiden tavoin UIP6000hdT sisältää älykkään automaattisen taajuuden virityksen. Kun järjestelmä käynnistetään, generaattori tunnistaa optimaalisen toimintataajuuden ja käyttää ultraäänimuunninta tällä taajuudella. Tämä parantaa energiatehokkuutta, vakautta ja luotettavuutta. Taajuuden viritys tapahtuu automaattisesti sekunnin murto-osassa.
Usein kysytyt kysymykset: teollisuusultraäänilaite UIP6000hdT
Mihin laitetta UIP6000hdT käytetään?
Laitetta UIP6000hdT käytetään teolliseen ultraäänihomogenointiin, emulgointiin, dispergointiin, deagglomerointiin, märkäjauhatukseen, uuttoon, liuottamiseen, malaksointiin ja sonokemiallisiin reaktioihin. Se soveltuu nesteille, lietteille ja pastoille, jotka vaativat suurta ultraäänienergian syöttöä.
Soveltuuko UIP6000hdT jatkuvaan tuotantoon?
Kyllä. UIP6000hdT on suunniteltu raskaaseen 24/7-käyttöön, ja sitä voidaan käyttää eräkäsittelyyn, kierrätyskäsittelyyn tai jatkuvaan linjassa tapahtuvaan läpivirtauskäsittelyyn tarkoitetuissa kokoonpanoissa.
Millaisen tilavuusvirran UIP6000hdT voi käsitellä?
Tilavuusvirta riippuu käyttökohteesta, viskositeetista, kiintoainepitoisuudesta, tavoitellusta hiukkas- tai pisarakoosta ja tarvittavasta ultraäänienergian syötöstä. Suuntaa antavat tilavuusvirrat ovat biodieselin vaihtoesteröinnissä noin 1,5–4 m³/h ja emulgoinnissa 0,5–2,5 m³/h. Enemmän energiaa vaativat prosessit, kuten märkäjauhatus, edellyttävät tyypillisesti pienempiä tilavuusvirtoja.
Voidaanko UIP6000hdT integroida teollisiin tuotantolinjoihin?
Kyllä. Modulaarinen rakenne, erilliset generaattori ja ultraäänimuunnin, lähiverkko-ohjaus, virtauskennovaihtoehdot ja ruostumattomasta teräksestä valmistettu kaappi tekevät laitteesta UIP6000hdT sopivan integroitavaksi koneisiin, jalustalle asennettuihin prosessimoduuleihin ja tuotantolinjoihin.
Miten UIP6000hdT tukee prosessin dokumentointia?
Digitaalinen generaattori tallentaa prosessiparametreja, kuten amplitudin, tehon, ultraäänikäsittelyajan, lämpötilan ja paineen, SD/USB-tallennusvälineelle. Tämä tukee prosessien vertailua, mittakaavan suurentamista, laadunvalvontaa ja toistettavaa tuotantoa.
Milloin minun kannattaa valita UIP6000hdT UIP4000hdT-laitteen sijaan?
Valitse UIP6000hdT, kun prosessisi vaatii suurempaa ultraäänitehoa, suurempaa käsittelykapasiteettia tai voimakkaampaa kavitaatiota kuin 4 kW:n järjestelmä voi tarjota. Kohtuullisen laajuiseen teolliseen tuotantoon UIP4000hdT saattaa riittää; erittäin suuria tuotantokapasiteetteja varten voidaan konfiguroida useita yksiköitä UIP6000hdT tai suurempia järjestelmiä.
Kirjallisuus / lähteet
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12, 25 December 2003, pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019, 88-105.
