UIP6000hdT – 6kW Yüksek Performanslı Ultrasonikatör
UIP6000hdT, 6kW ultrason gücü sağlar ve ağır hizmet uygulamaları ve zorlu ortamlar için güvenilir bir üretim makinesidir. Parçacık öğütme, nano malzeme işleme ve gıda işleme gibi daha yüksek enerji talebine ve büyük hacimlere sahip endüstriyel işlemler için tasarlanan sağlam ve güçlü ultrasonik işlemci UIP6000hdT, görevlerini kolayca yerine getirebilir.
UIP6000hdT'nin tipik uygulamaları şunları içerir Homojenizasyon, emülsifikasyon, dispersiyon & Parçacıklı ince öğütme, ekstraksiyon, Zeytinyağının Malaksasyonu, Çözündürme veya Sonokimyasal reaksiyonlar gibi sono-sentez ve Sono-Kataliz.

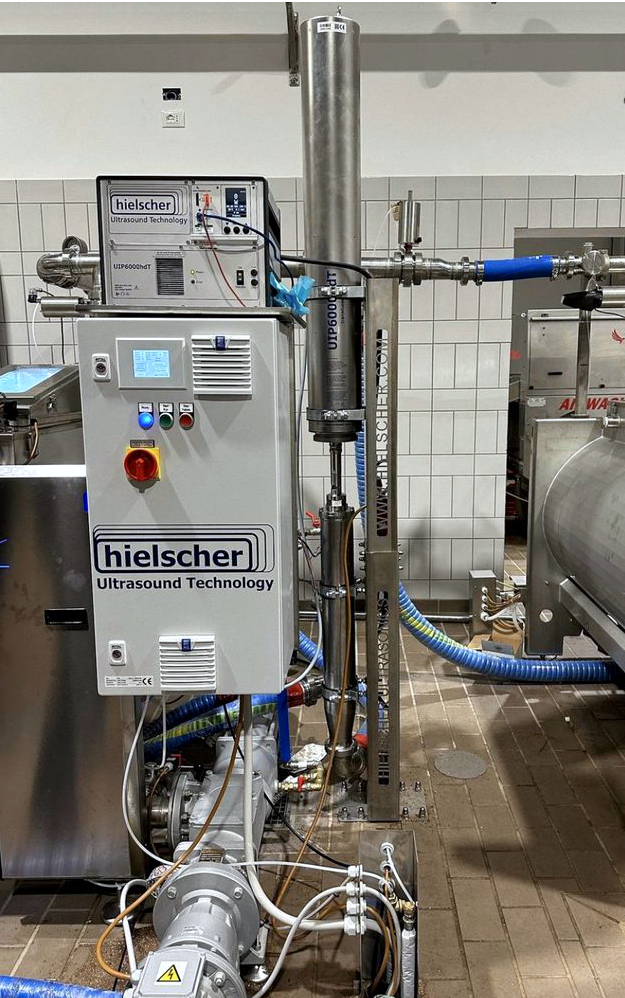

Ultrasonicator UIP6000hdT sürekli ekstraksiyon endüstriyel bir tesiste.
Endüstriyel İşleme için Üretilmiş 6000 Watt Ultrason Gücü
Bu yüksek güçlü sistem, su veya basınçlı hava gibi ek soğutma ortamı gerekmediğinden, zorlu ortamlardaki ve sınırlı aralıktaki endüstriyel süreçler için özellikle uygundur. Bu sistemin özel tasarımı, toz, kir, sıcaklık ve nem gibi aşırı çalışma koşullarında kullanılmasına izin verir. Ultrasonik işlemci titanyum ve paslanmaz çelikten oluşur. Salınımsız flanşın, makinelere ve tesislere entegrasyon için çok yararlı olduğu kanıtlanmıştır. Doğru salınım davranışı açısından yeni teknik koşullara uyarlanmıştır.
Az yer kaplaması ve tekerlekli hareketli kabini ile UIP6000hdT, dar alanlarda bile kurulabilir. UIP6000hdT'nin modüler konsepti size güçlü ve aynı zamanda yerden tasarruf sağlayan bir sistem sunar. Dönüştürücü ve jeneratör birbirinden ayrı olarak yerleştirilmiştir ve kablolarla bağlanır. Bağımsız tasarım, kurulum, çalıştırma ve bakım için gereken işi minimum seviyeye indirir. Birden fazla UIP6000hdT modülü, daha yüksek işlem kapasitelerine sahip kümeler oluşturmak için kolayca birleştirilebilir.
Ultrasonik akış hücresi reaktörü ve ses muhafaza kabini ile UIP6000hdT.
UIP6000hdT, sıvıların ve bulamaçların satır içi tedavisi için yüksek performanslı bir endüstriyel prob tipi ultrasonikatördür.
| 6kW İşleme Kapasitesi | ||
|---|---|---|
| İşlem |
Akış Oranı
|
|
| Biyodizel Transesterifikasyonu |
1.5 Hedef 4m³/saat
|
|
| emülsifikasyon, ör. Yağ/su |
0.5 Hedef 2.5m³/saat
|
|
| Hücre Ekstraksiyonu, ör. Yosun |
0.15 Hedef 1m³/saat
|
|
| dispersiyon/deagglomeration (yığılma) |
0.025 Hedef 0.5m³/saat
|
|
| Islak frezeleme ve taşlama |
0.01 Hedef 00,025m³/saat
|
|
Genel olarak, akış hücresi ve ultrasonik dönüştürücü, çok etkili bir ses yalıtımı ile birlikte gelen çift duvarlı paslanmaz çelik bir kabin içinde bulunur. Gerekirse, UIP6000hdT, özel özel reaktörlerde sıvıların sonikasyonu için kullanılabilir. Tabii ki, UIP6000hdT, Hielscher Ultrasonics'in tüm ultrasonik sistemleri gibi tam güç çıkışında (24 saat / 7 gün) sürekli olarak çalışabilir.
The MultiSonoReactor MSR-4 yüksek verimli endüstriyel ürünler için uygun bir endüstriyel hat içi homojenizasyon reaktörüdür. MSR-4, 4x UIP4000hdT veya 4x UIP6000hdT ile donatılabilir.
Bir bakışta UIP6000hdT
- 6000 watt güçlü ultrasonicator
- Ağır hizmet tipi sonikasyon işlemleri için güvenilir
- 7/24 çalışma
- endüstriyel sınıf
- renkli dokunmatik ekran
- Uzaktan kumandaya göz atın
- Güç, genlik, sonikasyon süresi, sıcaklık, basıncın otomatik veri kaydı
- entegre SD/USB ComboCard
- Takılabilir Sıcaklık Sensörü
- Takılabilir basınç sensörü (isteğe bağlı olarak mevcuttur)
- LAN bağlantısı
- Ethernet bağlantısı
- Yazılım yüklemesi yok
- Otomatik Frekans Ayarlama
Ultrasonik jeneratör, dönüştürücü ve akış hücresi bir ses muhafaza kabinine yerleştirilmiştir.
UIP6000hdT – Yüksek Güçlü Ultrasonik Homojenizatör
Hielscher Ultrasonik endüstriyel serisinin bir parçası olarak, UIP6000hdT, zorlu endüstriyel ortamlarda ağır hizmet uygulamaları için sağlam bir 6kW ultrasonik işlemcidir.
Hielscher Ultrasonik endüstriyel sonikatörler çok yüksek genlikler sağlayabilir. 200μm'ye kadar genlikler, 7/24 çalışmada kolayca sürekli olarak çalıştırılabilir. Daha da yüksek genlikler için, özelleştirilmiş ultrasonik sonotrodlar mevcuttur. Hielscher ultrasonik ekipmanın sağlamlığı, ağır hizmet ve zorlu ortamlarda 7/24 çalışmaya izin verir.
Tam Renkli Dokunmatik Ekran
Operasyonel görünümden büyük bir gelişme, renkli dokunmatik ekrandır. Bu dokunmaya ve kaleme duyarlı ekran, kolay kullanım sağlarken, çalışma parametrelerinin doğru ayarlanması ve ultrason güç ayarının görüntülenmesi garanti edilir ve operatör için en yüksek konforla birleştirilir. Dijital kontrol menüsü, ana ayarlara indirgenmiş olarak kullanımı sezgiseldir. Genlik/güç ayarı ve darbe modu, renkli bir dokunmatik kaydırıcı ile ayarlanabilir (%1, %5 veya çırpma ile). Kullanıcı, genlik ve gücün renkli çubuk grafikler olarak mı yoksa sayısal gösterim olarak mı görüntülenmesini tercih edeceğine karar verir. Ekran, normal görünüm modundan, daha iyi görünürlük için yoğun kontrast ve büyük yazı tipi boyutu ile karakterize edilen BÜYÜK SAYI görüntüleme moduna değiştirilebilir.
Tarayıcı Uzaktan Kumandası
UIP6000hdT, yeni LAN web arayüzünü kullanarak Internet Explorer, Safari, Firefox, Mozilla, mobil IE / Safari gibi herhangi bir yaygın tarayıcı kullanılarak kontrol edilebilir. LAN bağlantısı çok basit bir tak ve çalıştır kurulumudur ve herhangi bir yazılım yüklemesi gerektirmez. Ultrasonik cihaz, DHCP sunucusu / istemcisi olarak işlev görür ve otomatik olarak bir IP ister veya atar. Cihaz doğrudan PC/MAC'ten veya bir anahtar veya yönlendirici kullanılarak çalıştırılabilir. İsteğe bağlı önceden yapılandırılmış bir kablosuz yönlendirici kullanarak, cihaz çoğu akıllı telefon veya tablet bilgisayardan, örneğin Apple iPad'den kontrol edilebilir. Bağlı bir yönlendiricinin bağlantı noktası yönlendirmesini kullanarak, UIP6000hdT'nizi dünyanın herhangi bir yerinden internet üzerinden kontrol edebilirsiniz – Akıllı telefonunuz veya tabletiniz uzaktan kumandadır.
Yerleşik Ağ
UIP6000hdT'nin bir diğer akıllı özelliği de işlemi kolaylaştıran ve yüksek işlem esnekliği sağlayan LAN (yerel alan ağı) üzerinden çalıştırma ve kontrol sağlamasıdır. Sonikasyon işleminin tüm bilgileri otomatik olarak SD / USB veri kartına kaydedilir. Tak-çıkar bir sensör sıcaklığı kalıcı olarak ölçerken, isteğe bağlı olarak temin edilebilen bir basınç sensörü ek olarak takılabilir.
Otomatik Frekans Ayarlama
Tüm Hielscher ultrasonik cihazlar gibi, UIP6000hdT de akıllı bir otomatik frekans ayarı ile birlikte gelir. Cihaz açıldığında, jeneratör optimum çalışma frekansını algılayacaktır. Daha sonra cihazı bu frekansta sürecektir. Bu, ultrasonik cihazlarımızın genel enerji verimliliğini ve güvenilirliğini artırır. Tek yapmanız gereken sistemi açmak. Jeneratör, frekans ayarını saniyeden çok daha kısa bir sürede otomatik olarak gerçekleştirecektir.
Bizimle İletişime Geçin! / Bize Sor!
Hielscher UIP6000hdT kümesi 12x'e kadar sonikatörlerden oluşur. Bu kurulum, yüksek performanslı satır içi işleme için 72kW güçlü bir satır içi sonikasyon sistemi oluşturmaya izin verir.
Prosesiniz için en uygun ultrasonik sistemin hangisi olduğundan emin değil misiniz?
Aşağıdaki tablo size ultrasonicators'ımızın yaklaşık işleme kapasitesinin bir göstergesini verir:
| Numune Hacmi | Akış Oranı | Önerilen Cihaz |
|---|---|---|
| 0,5 - 1,5 mL | n.a. | VialTweeter |
| 1 - 500mL | 10 - 200mL/min | UP100H |
| 10 - 2000mL | 20 - 400mL/min | UP200Ht, UP400St |
| 0,1 - 20L | 0,2 - 4L/min | UIP2000hdT |
| 10 - 100L | 2 - 10L/min | UIP4000hdT |
| n.a. | 10 - 100L/min | UIP16000 |
| n.a. | daha büyük | grubu UIP16000 |
Bilmeye Değer Gerçekler
Ultrasonik Homojenizasyonun Temelleri
Ultrasonik homojenizatörler dispersiyon, emülsifikasyon, ıslak öğütme, nano- & mikronizasyon, ekstraksiyon (bitkilerden ve hücre dokularından), kimyasalların sentezi ve katalizi (sono-kimya olarak adlandırılır) ve ayrıca gazdan arındırma. Ultrasonik homojenizasyon genellikle yukarıda belirtilen tüm bu uygulamaları içeren bir şemsiye terim olarak kullanılır. Ultrason destekli homojenizasyon, yoğun ultrason dalgaları sıvı bir ortama bağlandığında meydana gelen akustik havacılığın çalışma prensibine dayanmaktadır. Yoğun ultrason dalgaları altında, ortamda, ultrason dalgalarının yüksek basınç / düşük basınç döngüleri üzerinde büyüyen küçük vakum kabarcıkları üretilir. Belli bir noktada, mikro kabarcıklar daha fazla enerji ememeyecekleri enerjik bir duruma ulaştıklarında, şiddetli bir şekilde çökerler. Bu vakum kabarcığı patlaması fenomenine kavitasyon denir. Vakum kabarcıklarının patlaması, kovalent bağları kırmak, molekülleri esnek hale getirmek ve kimyasal reaksiyonları indüklemek için yeterli enerjiye sahip şok dalgaları, akış / sıvı jetleri, yüksek kesme, yüksek sıcaklık ve basınç farkları üretir.
Akustik kavitasyon (güç ultrasonu tarafından üretilir), sonomekanik ve sonokimyasal etkiler olarak adlandırılan yerel olarak aşırı koşullar yaratır. Bu etkiler nedeniyle, sonikasyon, daha yüksek verimlere, daha hızlı reaksiyon hızına, yeni yollara ve gelişmiş genel verimliliğe yol açan kimyasal reaksiyonları teşvik eder.
Homojenizasyon işleminde en iyi sonuçları elde etmek için, ultrasonik işlemci ve kurulumu aşağıdaki değişkenler değiştirilerek optimize edilebilir:
- Genlik (sonotrotun yer değiştirmesi) ve yoğunluk
- Basınç
- sıcaklık
- Sonikasyon kabı (toplu veya akış hücresi: boyut, geometri, akış hızı)
Hielscher yüksek performanslı ultrasonicators kurşun zirkonat titanat kristalleri yapılmış piezoelektrik jeneratörler kullanın. Titreşimler, 19-26 kHz'de rezonansa ayarlanmış bir titanyum korna aracılığıyla iletilir. Kornadan ultrasonik titreşim, ultrasonik sonotrot (uç, prob) aracılığıyla sıvı ortama bağlanır. Hielscher, ultrasonik ünite başına 50 ila 16.000 watt güç derecesine sahip ultrasonik işlemciler sunar ve bu nedenle küçük laboratuvar ultrasonicators ve tezgah üstü cihazlardan pilot tesise ve yüksek hacimli verim için tamamen ticari ultrasonik ünitelere kadar gereksinimleri kapsar.
Optimal Sonication Sonuçları için Gelişmiş Proses Kontrolü
Sonikasyon koşulları, çıktı, işlem sonuçları ve ultrasonik işlemlerin tekrarlanabilirliği için çok önemlidir. Ultrasonik güç çıkışının hassas kontrolünün yanı sıra, genlik ve yoğunluk, sıcaklık, basınç ve sonikasyon süresi ile ayarlanan önemli faktörlerdir. Hielscher dijital ultrasonik işlemciler takılabilir bir termo-çift ile birlikte gelir. Opsiyonel olarak takılabilir bir basınç sensörü mevcuttur. Her iki sensör de dahili bir SD kart ile donatılmış ultrasonik jeneratöre bağlanır. Ultrasonik cihazın yazılımı, tüm işlem verilerini (tarih, saat, genlik, ultrasonik enerji, net enerji, sıcaklık, basınç) SD karta bir CSV dosyasına yazar. Bu, sonikasyon çalışmalarınızı karşılaştırılabilir ve tekrarlanabilir hale getirir.
Yüksek genlikler için daha yüksek bir çıkış gücü gereklidir. Ortamın yüksek viskozitesi veya yüksek basınç gibi artan yük altında, sonotrotu istenen bir genlikte sürmek için artan bir ultrason gücüne ihtiyaç vardır. Sonotrotun (uç) ön yüzeyi ne kadar büyükse, rezonansa girmesi için o kadar fazla güç gerekir. Daha büyük bir sonotrot ile daha büyük hacimler işlenebilir. Hielscher endüstriyel sonotrodlar ve kaskatrodlar çok yüksek genlikler sağlayabilir. 200μm'ye kadar genlikler, 7/24 çalışmada kolayca sürekli olarak çalıştırılabilir. Daha da yüksek genlikler için, özelleştirilmiş ultrasonik sonotrodlar mevcuttur. Hielscher ultrasonicators sağlamlığı, ağır yük altında ve zorlu koşullar altında 7/24 çalışmaya izin verir.
Çoğu ultrasonik işlem için, sonikasyonlu ortamın sıcaklığı, düşük sıcaklıklar için mümkün olduğunca düşük olmalıdır, yoğun kavitasyon oluşumunu teşvik eder. Hielscher, optimum proses sıcaklıklarının korunmasını destekleyen soğutma ceketli ultrasonik akış hücreleri ve reaktörler sunar. Akış hücreleri ve reaktörler de basınçlandırılabilir. Yüksek basınçlar altında, daha yoğun kavitasyon meydana gelir. Bu nedenle, Hielscher 300atm'ye kadar kolayca basınçlandırılabilen reaktörler sunmaktadır.
Hielscher Ultrasonics, farklı boyut ve şekillerde ultrasonik problar üretmektedir (örn. kaskatrodlar), tüm ultrasonik işlem sonuçlarını tamamen doğrusal olarak ölçeklendirmeye izin verir. 16kW ultrasonik homojenizatörler ve manifold türleri sonotrodlar ve akış hücresi reaktörleri ile Hielscher, endüstriyel ölçekte ultrasonik işlemler için uzun vadeli deneyimli ortağınızdır. Standart ultrasonicators çeşitliliğinin yanı sıra, Hielscher da özelleştirilmiş sistemler tasarlar ve üretir.
Literatür / Referanslar
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12 (25 December 2003), pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019. 88-105.
Hielscher Ultrasonics, yüksek performanslı ultrasonik homojenizatörler üretmektedir. laboratuvar Hedef endüstriyel boyut.
