Uıp4000hdt – 4kW yüksek performanslı ultrason

Uıp4000hdt, 4 kW 'a kadar ultrason gücü sunar ve zorlu koşullarda bile güvenilir bir üretim makinesidir. Daha yüksek enerji talebi ve büyük hacimli endüstriyel süreçler için tasarlanmıştır. Uıp4000hdt sağlam ve güçlü bir ultrasonik işlemcidir.
Uıp4000hdt tipik uygulamaları arasında homojenizasyon, emülsifikasyon, dispersiyon & parçacık ince öğütme, ekstraksiyon, zeytin yağı ezme, Çözündürme veya sonochemical Tepkiler gibi Sono-sentezi ve Sono-Kataliz.

Endüstriyel ölçekte satır içi sonication için Uıp4000hdt akış hücresi

Bu yüksek güç sistemi özellikle elverişlidir, çünkü su veya basınçlı hava gibi ek bir soğutma ortamı gerekli değildir. Bu sistemin özel tasarımı, toz, kir, sıcaklık ve nem gibi aşırı çalışma koşullarında kullanımına olanak sağlar. Ultrasonik işlemci titanyum ve paslanmaz çelikten oluşmaktadır. Osilasyon içermeyen flanş makine ve tesislerde entegrasyon için çok yararlı olduğunu kanıtladı. Doğru osilasyon-davranış açısından yeni teknik koşullara adapte edilmiştir.

Uıp4000hdt modüler kavramı size güçlü ve henüz çok alan tasarrufu sağlayan bir sistem sunar. Dönüştürücünün ve jeneratör birbirinden ayrı olarak barındırılıyor ve kablolar üzerinden bağlanır. Kendi kendine yer alan tasarım, kurulum, çalışma ve bakım için en düşük seviyeye kadar gereken işi azaltır. Çoklu Uıp4000hdt modülleri, daha yüksek proses kapasiteleriyle form kümeleriyle kolayca birleştirilebilir.

4kW İşleme Kapasitesi
süreç
Akış Oranı
biyodizel transesterifikasyon
1 için 3m³ / saat
emülsifikasyonÖr Yağ / su
00,4 için 2m³ / saat
hücre ekstraksiyonÖr yosun
00,1 için 0.8m³ / saat
dispersiyon / Dağılmanın
0.02 ' ye kadar için 0.4m³ / saat
ıslak öğütme ve öğütme
0.01 için 0.02m³ / saat

Genel olarak, akış hücresi yanı sıra Ultrasonik Dönüştürücü çok etkili bir ses yalıtımı ile birlikte gelen bir çift duvarlı paslanmaz çelik kabine bulunur. Gerekirse, Uıp4000hdt özel reaktörler sıvıların sonication için kullanılabilir. Tabii ki, Uıp4000hdt Hielscher Ultrasonics tüm ultrasonik sistemler gibi tam güç çıkışı (24hrs/7days) sürekli çalıştırmak için yeteneğine sahiptir.

Uıp4000hdt, sürekli homojenizasyon ve ekstraksiyon için tam endüstriyel bir ultrasonicator.

Hielscher 's Uıp4000hdt – akış modunda süreçler için 4kW yüksek performanslı ultrason

Bilgi talebi





Bir bakışta Uıp4000hdt

  • 4000 Watt güçlü ultrasonicator
  • Ağır ultrasonik titreşim işlemleri için güvenilir
  • 24/7 operasyon
  • endüstriyel seviye
  • renkli dokunmatik ekran
  • Uzaktan kumandayı göz
  • güç, genlik, sonikasyon süresi, sıcaklık, basınç otomatik veri kayıt
  • Entegre SD / USB ComboCard
  • takılabilir sıcaklık sensörü
  • takılabilir basınç sensörü (opsiyonel)
  • lan bağlantısı
  • Ethernet bağlantısı
  • Hiçbir yazılım yükleme
  • Otomatik Frekans Ayarlama

Tam Renkli Dokunmatik Ekran

Hielscher endüstriyel ultrasonicators yeni HDT serisinin renkli dokunmatik ekranOperasyonel görünümden büyük bir gelişme renkli dokunmatik ekran. Bu dokunmatik ve ekrana duyarlı ekran, kolay kullanım sağlarken, çalışma parametrelerinin doğru ayarlanması ve ultrason güç ayarının gösterilmesi garanti edilir ve operatör için en yüksek konforla birleştirilir. Dijital kontrol menüsü ana ayarlara indirgenmiş olarak kullanımı sezgiseldir. Amplitüd / güç ayarı ve darbe modu renkli bir dokunmatik sürgü ile ayarlanabilir (% 1,% 5 veya% 10 ek ile). Kullanıcı, renkli çubuk grafikler veya sayısal gösterimler olarak genlik ve güç gösterimini tercih ederse karar verir. Ekran, daha fazla görünürlük için yoğun kontrast ve büyük yazı tipi boyutu ile karakterize edilen normal görüntü modundan BÜYÜK NUMARASI ekran moduna çevrilebilir.

Tarayıcı Uzaktan Kumanda

ultrasonik tedavi Hassas kontrol (büyütmek için tıklayın!)

Uıp4000hdt, Internet Explorer, Safari, Firefox, Mozilla, mobil IE/Safari gibi yeni LAN web arayüzünü kullanarak herhangi bir ortak tarayıcı kullanılarak kontrol edilebilir. LAN bağlantısı çok basit bir plug-n-Play kurulum ve hiçbir yazılım yükleme gerektirir. Ultrasonik aygıt, DHCP sunucusu/istemci ve istekleri gibi davranır veya otomatik olarak bir IP atar. Cihaz doğrudan PC/MAC veya bir anahtar veya yönlendirici kullanılarak çalıştırılabilir. İsteğe bağlı önceden yapılandırılmış bir kablosuz yönlendirici kullanarak, cihaz çoğu akıllı telefon veya tablet bilgisayardan kontrol edilebilir, örneğin Apple iPad. Bağlı bir yönlendirici Port-Forwarding kullanarak, dünyanın herhangi bir yerinden internet üzerinden Uıp4000hdt kontrol edebilirsiniz – akıllı telefon veya tablet uzaktan kumanda olma.

Yerleşik Ağı

Uıp4000hdt başka bir akıllı özelliği, operasyon kolaylaştırır ve yüksek işleme esnekliği sağlar LAN (yerel alan ağı) üzerinden operasyon ve kontrol etmektir. Sonication sürecinin tüm bilgileri otomatik olarak SD/USB veri kartına kaydedilir. Plugable sensör, isteğe bağlı olarak kullanılabilir basınç sensörü ek olarak takılı olabilir ise kalıcı sıcaklık ölçer.

Otomatik Frekans Ayarlama

Tüm Hielscher ultrasonik cihazlar gibi, Uıp4000hdt akıllı otomatik frekans ayarlama ile birlikte gelir. Cihaz açıkken, jeneratör optimum çalışma sıklığını duyacaktır. Daha sonra bu frekansında cihazı sürücü olacaktır. Bu, ultrasonik cihazlarımızın genel enerji verimliliğini ve güvenilirliğini geliştirir. Tek yapman gereken sistemi açmak. Jeneratör frekansı ikinci bir kısmını otomatik olarak ayarlama gerçekleştirir.

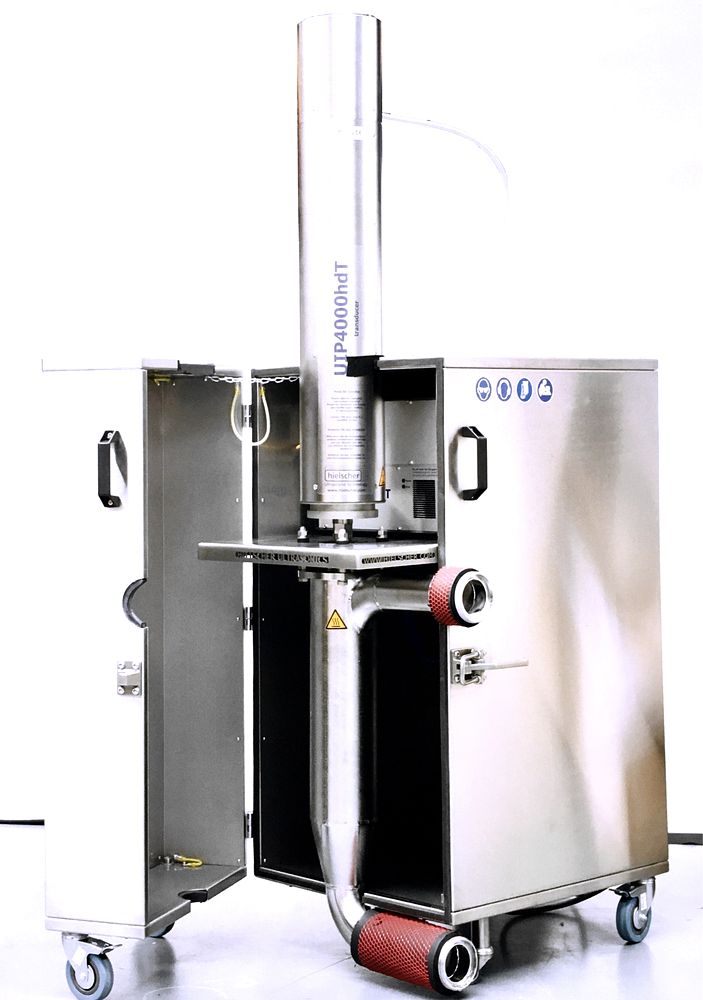

Hielscher 's Uıp4000hdt ses yalıtımı sağlayan bir paslanmaz çelik kabine kapalı.

Uıp4000hdt içinde kabine

Yüksek performanslı Ultrasonik ünite

Hielscher Ultrasonics’ Endüstriyel ultrasonik işlemciler çok yüksek amplitüd sağlayabilir. 200 μm ' ye kadar olan amplitütler, 24/7 operasyonda kolayca sürekli olarak çalışabilir. Daha yüksek amplitüd için, özelleştirilmiş Ultrasonik sonotrodes mevcuttur. Hielscher ultrasonik ekipmanının sağlamlığı, ağır görev ve zorlu ortamlarda 24/7 çalışma sağlar.

Bizimle iletişime geçin! / Bize sor!

Ultrasonik homojenleştirme hakkında ek bilgi istemek için lütfen aşağıdaki formu kullanın. İhtiyaçlarınızı karşılayacak bir ultrasonik sistem sunmaktan mutluluk duyacağız.









Lütfen dikkat Gizlilik Politikası.



Hangi ultrasonik sistem işleminiz için en uygun olduğundan emin değil misiniz?
Aşağıdaki tablo size bizim ultrasonicators yaklaşık işleme kapasitesinin bir göstergesidir:

Numune Hacmi Akış Oranı Önerilen Cihaz
0,5 - 1,5 mL n.a. VialTweeter
1 - 500mL 10 - 200mL/min UP100H
10 - 2000mL 20 - 400mL/min UP200Ht, UP400St
0,1 - 20L 0,2 - 4L/min UIP2000hdT
10 - 100L 2 - 10L/min Uıp4000hdt
n.a. 10 - 100L/min UIP16000
n.a. daha büyük grubu UIP16000

Bilinmesi Gereken Gerçekler

Ultrasonik homojenizasyon temelleri

Ultrasonik homogenizers dağılım için kullanılır, Emülsifikasyon, ıslak-freze, nano- & Mikronizasyon, ekstraksiyon (bitkiler ve hücre dokularından), sentezi ve kimyasalların kataliz (sözde Sono-kimya) yanı sıra gaz giderme. Ultrasonik homojenizasyon genellikle tüm bu ön belirtilen uygulamaları içeren şemsiye terim olarak kullanılır. Ultrason destekli homojenizasyon, yoğun ultrason dalgaları sıvı bir ortama birleştiğinde ortaya çıkan akustik kavite çalışma ilkesine dayanmaktadır. Yoğun ultrason dalgaları altında, dakika vakum kabarcıklar ultrason dalgaları yüksek basınç/düşük basınç döngüleri üzerinde büyümek orta, oluşturulur. Belirli bir noktada, mikro-kabarcıklar daha fazla enerji absorbe edemez, enerjik bir durum ulaştı, onlar şiddetle daraltır. Vakum kabarcık patlamayı bu fenomen kavitasyon denir. Vakum kabarcıklarının çökmesi şok dalgaları, akış/sıvı jetleri, yüksek kesme, yüksek sıcaklık ve kovalent bağları kırmak için yeterli enerji ile basınç farklılıklarını oluşturur, esneklik molekülleri ve kimyasal reaksiyonlar teşvik.

Homojenizasyon sürecinde en iyi sonuçları elde etmek için, aşağıdaki değişkenleri değiştirerek ultrasonik işlemci ve kurulumu optimize edilebilir:

  • Amplitüd (sonotrode deplasman) ve yoğunluk
  • basınç
  • Sıcaklık
  • Sonication gemi (toplu veya akış hücresi: boyut, geometri, akış hızı)

Hielscher 'ın yüksek performanslı ultrasonik işlemciler kurşun zirkonat titanat kristalleri yapılmış piezoelektrik jeneratörleri kullanın. Titreşimler, 19-26 kHz 'de rezonans eden bir titanyum boynuz aşağı iletilir. Korden ultrasonik titreşim ultrasonik sonotrode (İpucu, prob) aracılığıyla sıvı ortama birleştiğinde. Hielscher ultrasonik işlemci başına 50 dan 16.000 watt güç derecelendirmeleri ile ultrasonik işlemciler sunar ve böylece küçük laboratuar ultrasonicators ve tezgah üstü cihazlar kadar pilot bitki ve yüksek hacimli tam ticari ultrasonik üniteler gereksinimleri kapsar Verim.

Optimum sonication sonuçları için sofistike proses kontrolü

Sonication koşulları çıkış, proses sonuçları ve ultrasonik süreçlerin yeniden üretilebilirliği için çok önemlidir. Ultrasonik güç çıkışı, genlik ve yoğunluk, sıcaklık, basınç ve sonication zaman tarafından ayarlanan hassas kontrol yanı sıra önemli faktörlerdir. Hielscher 'ın dijital ultrasonik işlemciler bir plugable Thermo-çift ile birlikte gelir. Plugable basınç sensörü isteğe bağlı olarak kullanılabilir. Her iki sensör, dahili bir SD kart ile donatılmış ultrasonik jeneratör ile bağlanır. Ultrasonik cihazın yazılımı SD kart üzerinde bir CSV dosyasında tüm işlem verileri (Tarih, zaman, genlik, ultrasonik enerji, net enerji, sıcaklık, basınç) yazar. Bu sizin sonication karşılaştırılabilir ve tekrarlanabilir çalışır yapar.

Yüksek amplitüd için daha yüksek bir çıkış gücü gereklidir. Yüksek viskozite orta veya yükseltilmiş basınç gibi artan yük altında, bir artan ultrason gücü istenilen amplitüte sonotrode sürücü için gereklidir. Sonotrode (ucu) daha büyük ön yüzeyi, daha fazla güç rezonate izin vermek için gereklidir. Daha büyük bir sonotrode ile daha büyük hacimler işlenebilir. Hielscher 'ın endüstriyel sonotrodes ve Cascatrodes çok yüksek amplitüd sağlayabilir. 200 μm ' ye kadar olan amplitütler, 24/7 operasyonda kolayca sürekli olarak çalışabilir. Daha yüksek amplitüd için, özelleştirilmiş Ultrasonik sonotrodes mevcuttur. Hielscher 'ın ultrasonicators sağlamlık ağır yük altında ve zorlu koşullar altında 24/7 işlemi için izin verir.

En ultrasonik süreçler için, sonicated orta sıcaklık düşük sıcaklıklar için mümkün olduğunca düşük olmalıdır yoğun kavitasyon nesil teşvik. Hielscher ultrasonik akış hücreleri ve optimum Proses sıcaklıklarının bakımını destekleyen soğutma ceketleri ile reaktörler sunar. Akış hücreleri ve Reactores da basınçlanabilir. Yüksek basınçlarda, daha yoğun kavitasyon oluşur. Bu nedenle, Hielscher kolayca 300atm kadar basınçlanmış reaktörler sunuyor.

Hielscher Ultrasonics farklı boyutlarda ve şekillerde ultrasonik problar üretir (örn. Cascatrodes), tüm Ultrasonik işlem sonuçları tamamen doğrusal ölçeklendirmek için izin verir. 16kW ultrasonik homogenizers ve sonotrodes ve akış hücresi reaktörleri manifold türleri ile, Hielscher endüstriyel ölçekte ultrasonik süreçler için uzun vadeli deneyimli ortağıdır. Standart ultrasonicators çeşitli yanı sıra, Hielscher tasarımlar ve özelleştirilmiş sistemler üretmektedir, çok.
