UIP4000hdT 산업용 초음파 처리기 – 4000 W 초음파 균질기
UIP4000hdT는 까다로운 액체 처리 응용 분야를 위한 4000 와트 산업용 초음파 처리기이자 초음파 균질기입니다. 배치, 재순환 및 인라인 연속 유동 구성에서 고에너지 공정, 대용량 처리 및 24/7 연속 생산을 수행하도록 설계되었습니다.
UIP4000hdT 산업용 초음파 처리기 한눈에 보기
| 시스템 운전 데이터 | 산업용 초음파 처리기 UIP4000hdT |
|---|---|
| 초음파 출력 | 4000 와트 – 고출력 산업용 초음파 처리용 |
| 운전 | 안정적으로 24/7 연속 운전을 까다로운 생산 조건에서 수행 |
| 공정 모드 | 배치, 재순환 및 연속 인라인 유동 처리 |
| 주요 응용 분야 | 균질화, 유화, 분산, 응집체 해체, 추출, 습식 밀링, 용해 및 초음파 화학 |
| 공정 제어 | 컬러 터치 디스플레이, 브라우저 원격 제어, LAN/Ethernet 연결 및 자동 주파수 조정 |
| 문서화 | 출력, 진폭, 초음파 처리 시간, 온도 및 압력 데이터의 자동 기록 |
| 설치 | 변환기와 발생기를 별도로 배치하고 케이블로 연결하는 공간 절약형 모듈식 구성 |
| 산업 설비 통합 | 티타늄 및 스테인리스강 부품, 진동이 없는 플랜지 및 선택 사양인 방음 캐비닛 |
공정 추천받기
처리할 재료, 목표 결과, 유량 또는 배치 용량, 점도, 고형분 함량 및 선호하는 처리 모드를 알려 주십시오. 해당 공정에 적합한 UIP4000hdT 구성을 선택하실 수 있도록 도와드리겠습니다.
연속 인라인 생산을 위한 플로우 셀이 장착된 산업용 초음파 처리기 UIP4000hdT
UIP4000hdT는 누구에게 적합할까요?
실험실용 또는 파일럿 규모의 초음파 처리기로는 더 이상 충분하지 않고, 공정에 더 높은 처리량, 더 강한 캐비테이션 강도 또는 연속 생산 능력이 필요한 경우 UIP4000hdT가 적합한 선택입니다.
- 생산 엔지니어는 플로우 셀과 맞춤형 반응기에서 안정적인 인라인 초음파 처리를 수행하기 위해 UIP4000hdT를 사용합니다.
- 연구 개발 및 스케일업 팀은 최적화된 초음파 공정을 더 큰 처리 용량으로 확대 적용하기 위해 이 장치를 사용합니다.
- 플랜트 운영자는 24/7 운전, 자동 데이터 기록 및 브라우저 기반 공정 제어의 이점을 누릴 수 있습니다.
- 구매 및 프로젝트 팀은 적합한 소노트로드, cascatrodes, 부스터, 플로우 셀, 캐비닛 및 센서로 시스템을 구성할 수 있습니다.
공정에 더 큰 처리 용량이 필요한 경우 여러 UIP4000hdT 모듈을 결합하여 클러스터를 구성할 수 있습니다. 매우 높은 처리량을 위해 더 큰 Hielscher 초음파 시스템도 제공됩니다.
주요 응용 분야
- 균질화 및 혼합: 액체–액체 및 액체–고체 시스템의 균일한 혼합.
- 유화: 미세 에멀전 및 안정적인 오일/물 시스템의 제조.
- 분산 및 응집체 해체: 응집체 해체와 분말, 안료 및 나노소재의 균일한 분포.
- 습식 밀링 및 입자 크기 감소: 미세화 및 미세 분쇄를 위한 고전단 초음파 처리.
- 초음파 추출: 식물 원료, 조류, 세포 및 기타 생물학적 재료로부터의 추출 강화.
- 올리브 오일 말락세이션: 엑스트라 버진 올리브 오일 생산의 공정 효율 향상.
- 초음파 화학 및 촉매 작용: 캐비테이션 보조 반응, 합성 및 초음파 촉매 작용.
까다로운 환경을 위한 산업용 설계
UIP4000hdT는 산업 환경과 까다로운 공정 조건에 맞게 제작되었습니다. 이 시스템은 냉각수나 압축 공기와 같은 추가 냉각 매체가 필요하지 않습니다. 견고한 설계로 먼지, 오염물, 온도 변화 및 습기에 노출되는 생산 구역에서도 작동할 수 있습니다.
이 초음파 처리기는 티타늄 및 스테인리스강 부품을 사용합니다. 진동이 없는 플랜지로 기계, 스키드 및 공정 설비에 쉽게 통합할 수 있습니다. 모듈식 설계는 강력하면서도 공간을 절약하는 시스템을 제공합니다. 트랜스듀서와 발생기는 별도의 하우징에 수용되어 케이블로 연결되므로 설치, 작동 및 유지보수에 드는 수고를 줄여 줍니다.
일반적인 설치에서는 플로우 셀과 초음파 트랜스듀서를 효과적인 방음 기능을 갖춘 이중벽 스테인리스강 캐비닛에 장착합니다. UIP4000hdT는 특수 생산 공정을 위한 고객 맞춤형 반응기에도 통합할 수 있습니다.
4kW 처리 용량
다음 값은 장비 용량 산정의 출발점으로 삼을 수 있는 참고값입니다. 실제 처리량은 점도, 고형분 함량, 목표 입자 크기 또는 액적 크기, 추출 목표, 온도, 압력, 플로우 셀의 형상 및 필요한 초음파 에너지 투입량에 따라 달라집니다.
| 공정 | UIP4000hdT의 일반적인 유량 |
|---|---|
| 바이오디젤 에스테르 교환 반응 | 1–3 m³/hr |
| 유화, 예: 오일/물 | 0.4–2 m³/hr |
| 세포 추출, 예: 조류 | 0.1–0.8 m³/hr |
| 분산 / 응집체 해체 | 0.02–0.4 m³/hr |
| 습식 밀링 및 분쇄 | 0.01–0.02 m³/hr |
공정별 장비 용량 산정을 위해 처리 물질, 목표 결과, 유량 또는 배치 부피, 점도, 고형분 함량, 온도 제한 및 선호하는 처리 방식을 알려 주십시오. Hielscher는 적합한 소노트로드, 부스터, 플로우 셀, 캐비닛 및 시스템 구성을 추천해 드릴 수 있습니다.
액체와 슬러리의 인라인 처리를 위한 산업용 초음파 균질기 UIP4000hdT(4000W, 20kHz)
공정 제어를 위한 UIP4000hdT의 기능
- 4000와트 초음파 출력
- 고부하 산업용 초음파 처리
- 24/7 연속 작동
- 컬러 터치 디스플레이
- LAN을 통한 브라우저 원격 제어
- 출력, 진폭, 초음파 처리 시간, 온도 및 압력 자동 기록
- 공정 데이터 저장용 내장 SD/USB ComboCard
- 플러그형 온도 센서
- 선택 사양인 플러그형 압력 센서
- LAN 및 이더넷 연결
- 소프트웨어 설치 불필요
- 자동 주파수 조정
고성능 4000와트 초음파 처리
Hielscher 산업용 초음파 처리기는 강력한 캐비테이션과 효율적인 액체 처리를 위해 매우 높은 진폭을 제공할 수 있습니다. 최대 200µm의 진폭으로 24/7 생산에서 연속 작동할 수 있습니다. 더 높은 진폭이 필요한 응용 분야에는 맞춤형 초음파 소노트로드를 사용할 수 있습니다.
UIP4000hdT는 까다로운 환경에서 고부하 작동을 수행하도록 설계되었습니다. 여유 출력, 견고한 구조 및 정밀한 공정 제어를 갖추어 스케일업, 생산 시험 및 본격적인 산업 공정 처리에 적합합니다.
어떤 초음파 처리기를 선택해야 할까요?
실험실 연구와 타당성 시험부터 공정 최적화, 파일럿 규모 시험 및 산업 생산에 이르기까지, Hielscher는 모든 규모에서 액체와 슬러리를 처리하는 데 이상적인 초음파 균질기를 제공합니다. 아래 표에서 가장 인기 있는 당사의 프로브형 초음파 처리기를 한눈에 살펴볼 수 있습니다.
| 산업용 초음파 처리기 모델 | 출력 | 일반적인 용도 |
|---|---|---|
| UIP500hdT | 500W | 실험실 규모와 파일럿 규모 사이를 연결하며, 제형 개발과 소규모 배치 및 연속 공정에 활용 |
| UIP1000hdT | 1000W | 파일럿 시험 및 소규모 연속 공정 |
| UIP2000hdT | 2000W | 파일럿 규모 공정, 공정 스케일업 및 산업 생산 |
| UIP4000hdT | 4000W | 더 높은 생산 처리량 및 연속 인라인 처리 |
| UIP6000hdT | 6000W | 대용량 산업용 액체 처리 |
| UIP16000 | 16,000W | 높은 처리량의 산업 생산 및 수 톤 규모의 처리 |
어떤 초음파 처리기가 해당 공정에 적합한지 확실하지 않다면, 가장 중요한 선택 기준은 목표 결과, 배치 부피, 필요한 유량, 점도, 고형분 함량, 운전 일정 및 필요한 에너지 투입량입니다. Hielscher는 공정 데이터를 바탕으로 적합한 장치, 소노트로드, 부스터 및 플로우 셀 구성을 추천할 수 있습니다.
플로우 셀이 장착된 초음파 균질기 UIP4000hdT(초음파 출력 4kW)
UIP4000hdT에 대해 자주 묻는 질문
UIP4000hdT는 어떤 용도로 사용됩니까?
UIP4000hdT는 산업용 초음파 균질화, 유화, 분산, 응집체 해체, 습식 분쇄, 추출, 용해 및 초음파 화학 공정에 사용됩니다.
UIP4000hdT는 연속 생산에 적합합니까?
예. UIP4000hdT는 24/7 산업용 운전을 위해 설계되었으며, 적합한 플로우 셀 또는 고객 맞춤형 반응기를 사용하여 연속 인라인 처리용으로 설치할 수 있습니다.
UIP4000hdT는 어느 정도의 유량을 처리할 수 있습니까?
일반적인 유량 범위는 까다로운 습식 분쇄 응용 분야의 경우 약 0.01 m³/hr부터 바이오디젤 에스테르 교환 반응과 같은 공정의 경우 최대 3 m³/hr까지입니다. 정확한 유량은 재료와 공정 목표에 따라 달라집니다.
UIP4000hdT를 인라인 초음파 처리에 사용할 수 있습니까?
예. UIP4000hdT는 연속 인라인 초음파 처리, 재순환 루프 또는 생산 스키드 및 처리 라인으로의 통합을 위해 플로우 셀과 반응기를 갖추도록 구성할 수 있습니다.
UIP4000hdT는 공정 문서화를 어떻게 지원합니까?
이 시스템은 출력, 진폭, 초음파 처리 시간, 온도 및 압력과 같은 공정 데이터를 기록합니다. 데이터는 공정 비교, 품질 보증 및 재현성을 위해 CSV 파일로 저장됩니다.
UIP4000hdT에는 어떤 액세서리를 사용할 수 있습니까?
공정에 따라 UIP4000hdT는 소노트로드, cascatrodes, 부스터, 플로우 셀, 반응기, 방음 캐비닛, 온도 센서 및 선택 사양인 압력 센서를 갖추도록 구성할 수 있습니다.
UIP2000hdT, UIP4000hdT 및 UIP16000hdT 중에서 어떻게 선택해야 합니까?
선택은 주로 필요한 유량, 배치 부피, 에너지 투입량 및 목표 결과에 따라 달라집니다. 일반적으로 2 kW 장치의 용량이 너무 작고 소형 4 kW 산업용 초음파 처리기가 적절한 공정 처리 용량을 제공하는 경우 UIP4000hdT를 선택합니다.
UIP4000hdT – 사용자 편의성과 최첨단 기술
풀컬러 터치스크린
컬러 터치스크린을 통해 주요 운전 매개변수에 직접 접근할 수 있습니다. 진폭, 출력 및 펄스 모드를 정밀하게 조정할 수 있으며, 작업자는 막대그래프 표시 모드와 숫자 표시 모드 중에서 선택할 수 있습니다. 대비가 높은 큰 숫자 표시 기능은 생산 운전 중 가시성을 높여줍니다.
브라우저 원격 제어
UIP4000hdT는 LAN 웹 인터페이스를 통해 일반적인 웹 브라우저에서 제어할 수 있습니다. 플러그 앤 플레이 연결 방식으로 소프트웨어를 설치할 필요가 없습니다. 초음파 처리기는 직접 연결, 스위치, 라우터 또는 선택 사양인 사전 구성된 무선 라우터를 통해 PC, Mac, 태블릿 또는 스마트폰에서 조작할 수 있습니다.
내장 네트워크 및 데이터 로깅”
내장 LAN 연결은 공정 제어와 생산 환경으로의 통합을 간소화합니다. 초음파 처리 데이터는 SD/USB 데이터 카드에 자동으로 기록됩니다. 탈착식 온도 센서는 공정 온도를 연속으로 측정하며, 압력 모니터링 및 문서화를 위해 선택 사양인 압력 센서를 연결할 수 있습니다.
자동 주파수 조정
UIP4000hdT는 지능형 자동 주파수 조정 기능을 사용합니다. 시스템을 켜면 발생기가 최적의 운전 주파수를 감지하고 이 주파수로 초음파 변환기를 구동합니다. 이를 통해 수동으로 주파수를 조정하지 않고도 신뢰성, 에너지 효율 및 공정 안정성을 높일 수 있습니다.
연구 및 과학 분야의 초음파 처리기 UIP4000hdT
UIP4000hdT는 연구, R&D 규모 확대 및 생산 지향적 공정 개발에 사용되는 4000와트 산업용 초음파 처리기입니다. 다음 제품 자료와 과학 논문에서는 올리브유 가공, 추출, 바이오디젤 생산, 막 세척 및 소재 가공 분야의 응용 사례를 소개합니다. 특정 응용 분야나 과학 문헌에 관해서는 당사에 문의해 주십시오.
- FactSheet UIP4000hdT – 4000 watts powerful industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

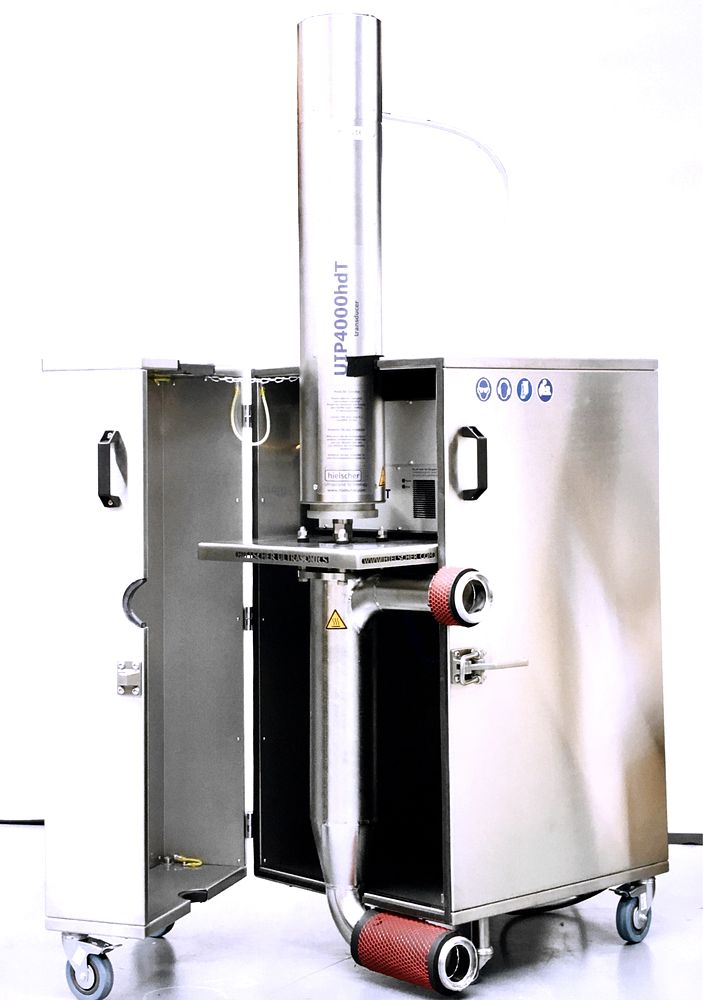

스테인리스강 캐비닛에 설치된 UIP4000hdT
