UIP500hdt 님 – 소규모의 산업 가공

초음파 프로세서 UIP500hdT (20kHz, 500W)는 파일럿 테스트 및 소규모 액체 처리를위한 산업용 등급 장치입니다. UIP500hdT의 가장 일반적인 응용 분야 중에는 균질화, 분산, 유화, 세포 붕괴 및 초음파 화학 반응이 있습니다. 풀 컬러 터치 디스플레이, 브라우저 원격 제어, 통합 SD 카드의 자동 데이터 프로토콜, 온도 및 압력 센서는 완벽한 프로세스 제어와 높은 작동 편의성을 제공합니다.

UIP500hdT 초음파 발생기 – 실험실과 파일럿 스케일 간의 격차 해소

UIP500hdT는 20kHz의 초음파 주파수에서 작동하고 혼합 장비에 대한 모든 일반적인 산업 표준을 충족하는 500 와트의 강력한 프로브 형 초음파 발생기입니다. 따라서 UIP500hdT 초음파 발생기는 초음파 실험실 균질화기와 산업용 초음파 발생기 사이의 격차를 좁힙니다.
20kHz 이상의 주파수 범위의 초음파는 액체에서 강렬한 캐비테이션을 생성합니다. 캐비테이션 효과는 유화, 분산, 균질화, 세포 파괴, 추출, 탈응집, 탈기 및 초음파 화학 반응과 같은 매니폴드 응용 분야에 사용할 수 있습니다.

UIP500hdT는 다양한 소노트로드, 부스터 및 플로우 셀과 같은 많은 액세서리와 함께 사용할 수 있습니다. 5리터보다 큰 배치를 처리하는 경우 일반적으로 더 높은 처리 일관성을 달성하기 위해 플로우 셀 반응기(흐름 모드)를 사용하여 초음파 처리하는 것이 좋습니다. 흐름 모드에서 액체의 초음파 처리에 사용되는 경우 UIP500hdT는 일반적으로 0.25에서 2.0L / min 사이를 처리 할 수 있습니다. 실제 유량은 응용 분야에 따라 다릅니다. 우리의 모든 장치와 마찬가지로 UIP500hdT는 하루 24 시간 (24 시간 / 7d) 작동 할 수 있습니다. 따라서 이 설정은 약 0.5에서 3m를 처리할 수 있습니다.3 하루.
더 높은 생산 처리량을 위해 다음 장치 중 하나를 사용하는 것이 좋습니다.




정보 요청




참고하십시오. 개인정보처리방침.

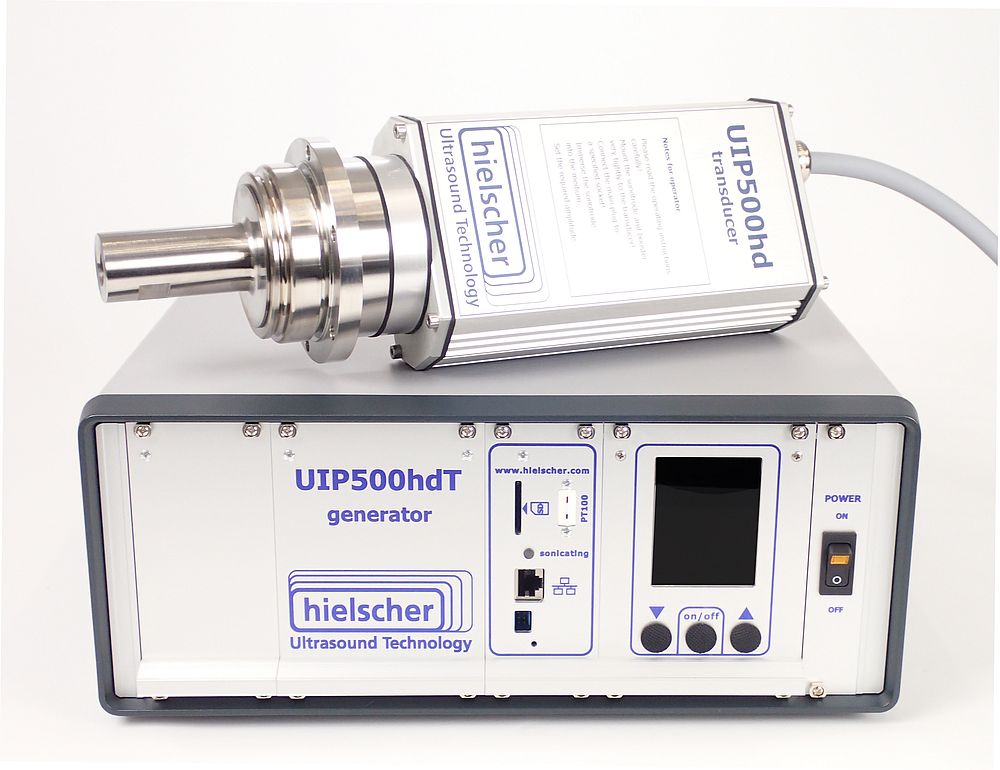

초음파 발생기 UIP500hdT는 500W의 강력한 초음파 균질화기입니다 (확대하려면 클릭하십시오!)

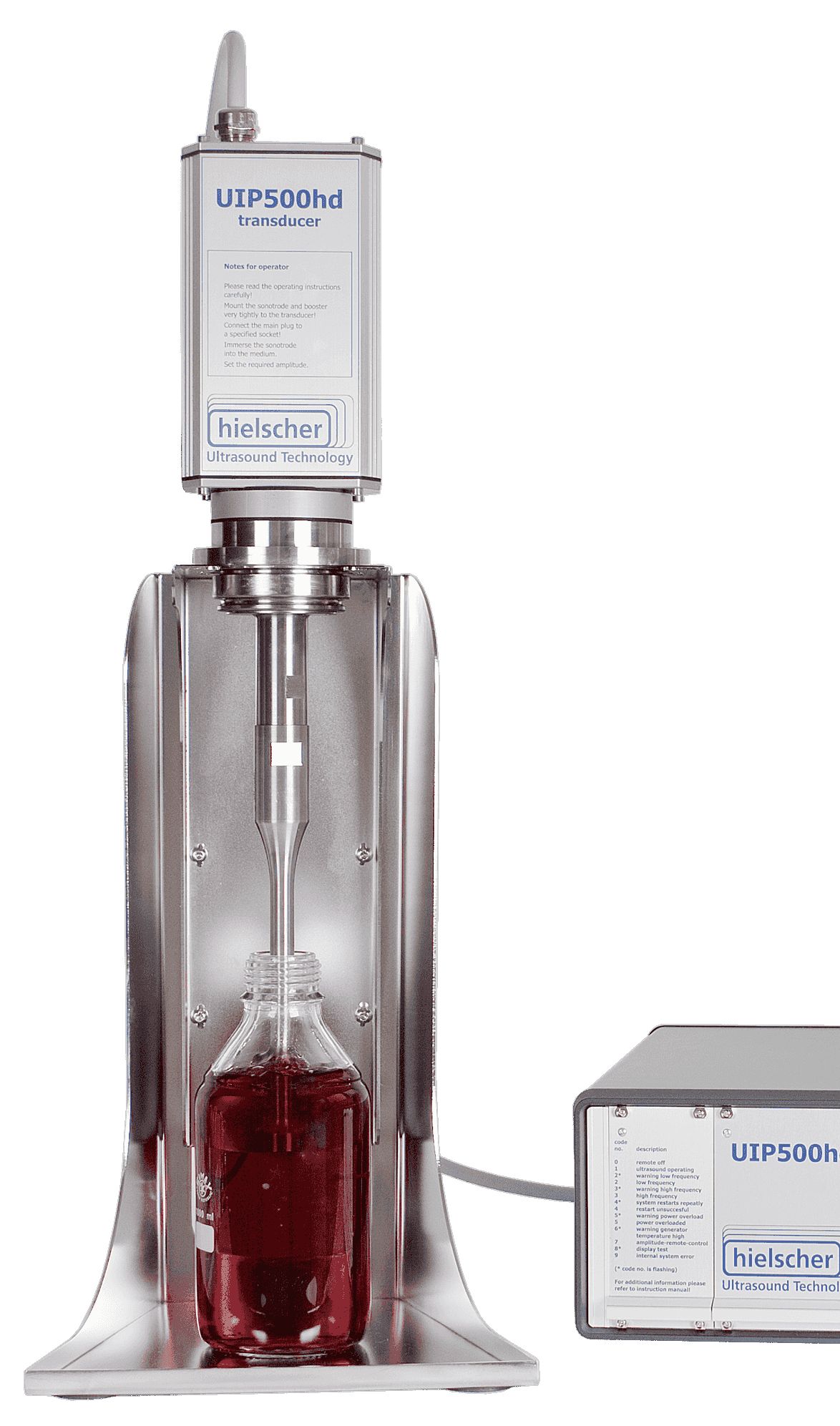

플로우 셀이 있는 UIP500hdT

완전한 공정 제어를 통한 Power Ultrasound

Power ultrasound는 다음과 같은 다양한 액체 응용 분야를 위한 프로세스 솔루션입니다.



초음파로 합성된 나노유체는 효율적인 냉각수 및 열교환기 액체입니다. 열전도성 나노 물질은 열 전달 및 방열 능력을 크게 증가시킵니다. 초음파 처리는 열전도성 나노 입자의 합성 및 기능화뿐만 아니라 냉각 응용 분야를위한 안정적인 고성능 나노 유체의 생산에 잘 확립되어 있습니다.

폴리에틸렌 글리콜 (PEG)에 CNT를 분산 - Hielscher 초음파

비디오 썸네일


UIP500hdT는 강력한 캐비테이션을 생성하는 강렬한 초음파를 제공합니다. 초음파 캐비테이션과 그에 따른 전단력은 까다로운 작업을 문제 없이 수행합니다. 일관된 공정 품질을 보장하기 위해서는 실제 초음파 출력이 필수적일 뿐만 아니라 모든 중요한 공정 매개변수를 제어해야 합니다. 차세대 hdT 초음파 프로세서를 사용하면 터치 디스플레이 또는 브라우저 원격 제어를 통해 초음파 시스템을 작동 할 수 있습니다. 모든 관련 프로세스 파라미터 – 진폭, 초음파 처리 시간, 온도 및 압력과 같은 – 자동으로 기록되어 통합 SD/USB ComboCard에 CSV 파일로 저장됩니다.
따라서 새로운 UIP500hdT는 이전 UIP500hd와 동일한 초음파 성능을 제공하지만 초음파 프로세스를 훨씬 더 사용자 친화적으로 만드는 광범위한 추가 기능으로 탁월합니다. 운영 관점에서 볼 때, 모든 초음파 공정 파라미터의 정확한 제어는 절대적인 핵심 기능입니다.

UIP500hdT의 특징 :

  • 500 와트 파워 초음파
  • 중부하 작업을 위한 설계
  • 24/7 실행
  • 산업 표준
  • 컬러 터치 디스플레이
  • 브라우저 원격 제어
  • 데이터 기록
  • 통합 SD/USB 콤보 카드
  • 온도 센서
  • 압력 센서(선택적으로 사용 가능)
  • LAN 연결
  • 이더넷 연결
  • 소프트웨어 설치 불필요
  • 자동 주파수 튜닝



초음파 및 초음파는 균질화, 유화, 응집, 습식 밀링 및 식품 가공과 같은 다양한 응용 분야에 사용됩니다.

프로브 형 초음파 발생기 UIP500hdT (500W), UIP1000hdT (1000W) 그리고 UIP1500hdT (1500W) – 각각에는 초음파 유동 반응기가 장착되어 있습니다.



이 항목에 대한 제안서를 요청하세요!

제안서를 받으시려면 아래 양식에 연락처를 기입해 주십시오. 일반적인 장치 구성은 미리 선택되어 있습니다. 제안을 요청하기 위해 버튼을 클릭하기 전에 선택 항목을 자유롭게 수정하십시오.








아래에 받고자 하는 정보를 표시하십시오.



  • UIP500 트랜스듀서

    초음파 변환기 및 발전기, 초음파 주파수 20kHz, 자동 주파수 튜닝 시스템, 진폭 25 미크론, 20에서 100%까지 조정 가능한 진폭, 드라이 러닝 보호, 변환기 IP64 등급, 디지털 제어, 컬러 터치 스크린, 통합 카운트 다운 타이머 (0.1 초에서 99 일), 최종 에너지 입력에 도달 할 때 종료 : Ws, Wh, kWh; 필요한 경우 자동 보정: 유효 에너지 입력을 차단하기 위한 진폭에 따른 유휴 전력 결정, 데이터 기록: 진폭, 전력, 시간, 내부 SD/USB 콤보카드(1GB)의 온도, 소프트웨어 설치 없이 PC 또는 MAC의 브라우저를 통한 디스플레이 및 원격 제어, 온도 센서 포함, 온도 표시: °C, °F(-50°C - 200°C), 온도 모니터링: 가변 꺼짐/켜기 지점(-50°C – 200°C), 발전기에 연결하는 3m 케이블 트랜스듀서, 장착 도구 포함, 암나사 M14x1이 있는 티타늄 혼



  • 플랜지 RFLA100와 함께 사용, 플로우 셀 또는 배치 작업용, 티타늄, 팁 직경 18 밀리미터, 수나사 M14x1, 약 길이 125mm(나사 제외), 진폭 비율 약 1:3.5



  • 플랜지 RFLA100와 함께 사용, 플로우 셀 또는 배치 작업용, 티타늄, 팁 직경 22 밀리미터, 수나사 M14x1, 약 길이 125mm(나사 제외), 진폭 비율 약 1:2.4



  • 플랜지 RFLA100와 함께 사용, 플로우 셀 또는 배치 작업용, 티타늄, 팁 직경 34 밀리미터, 수나사 M14x1, 약 길이 125mm(나사 제외), 진폭 비율 약 1:1.0



  • 플랜지 RFLA100와 함께 사용, 플로우 셀 또는 배치 작업용, 티타늄, 팁 직경 40 밀리미터, 수나사 M14x1, 약 길이 125mm(나사 제외), 진폭 비율 약 1:0.7



  • 배치 작업용, 티타늄, 팁 직경 50 밀리미터, 수나사 M14x1, 약 길이 125mm(나사 제외), 진폭 비율 약 1:0.5



  • 진동 디커플링 스테인리스강 플랜지 있음, 플로우 셀 또는 배치 작업용, 티타늄, 팁 직경 50 밀리미터, 수나사 M14x1, 약 길이 125mm(나사 제외), 진폭 비율 약 1:0.5



  • sonotrode에 O- 링 씰링 (2xNBR), 직경 100mm, 스테인레스 스틸, sonotrodes BS4d18, BS4d22, BS4d34 또는 BS4d40과 함께 사용, 플로우 셀 FC100L1-1S 또는 FC100L1K-1S에 장착하기위한 O- 링 (NBR)



  • 분해 가능한 스테인레스 스틸 반응기, 최대 압력 5 바, sonotrode 플랜지 및 스탠드 ST2, NBR O- 링, 클립이있는 튜브 커넥터 (1/2 인치)와 함께 UIP500hdT에서 UIP2000hdT까지
    (요청 시 최대 100barg까지 가압 가능한 맞춤형 플로우 셀)



  • 분해 가능한 스테인리스강 반응기 냉각 재킷 포함, 최대 압력 5 bar, sonotrode 플랜지 및 스탠드 ST2, NBR O- 링, 튜브 커넥터 (유체 1/2 인치, 냉각 1/4 인치)와 함께 UIP500hdT에 대한 5000hdT의 경우 클립 포함
    (요청 시 최대 100barg까지 가압 가능한 맞춤형 플로우 셀)



  • 플로우 셀 FC100L1-1S 또는 FC100L1K-1S용, 반응기 부피 감소용, sonotrode BS4d18(F) 또는 BS4d22(F), NBR O-링, 스테인리스강과 함께 사용



  • Insert34, 플로우 셀 FC100L1-1S 또는 FC100L1K-1S 용, 반응기 부피 감소용, sonotrode BS4d18 (F), BS4d22 (F) 또는 BS4d34 (F), NBR O- 링, 스테인레스 스틸과 함께 사용



  • sonotrode에서 진폭의 기계적 증가(또는 감소)를 위해, 진폭 비율 1:1.2 (또는 1:0.83), 티타늄, 암나사 M14x1, 티타늄 나사산 볼트(TiM14x1)와 함께 사용



  • sonotrode에서 진폭의 기계적 증가(또는 감소)를 위해, 진폭 비율 1:1.4 (또는 1:0.71), 티타늄, 암나사 M14x1, 티타늄 나사산 볼트(TiM14x1)와 함께 사용



  • sonotrode에서 진폭의 기계적 증가(또는 감소)를 위해, 진폭 비율 1:1.8 (또는 1:0.56), 티타늄, 암나사 M14x1, 티타늄 나사산 볼트(TiM14x1)와 함께 사용



  • sonotrode에서 진폭의 기계적 증가(또는 감소)를 위해, 진폭 비율 1:2.2 (또는 1:0.45), 티타늄, 암나사 M14x1, 티타늄 나사산 볼트(TiM14x1)와 함께 사용



  • 초음파 프로세서 UIP500hdT, UIP1000hdT 및 UIP2000hdT 용 스탠드

    전해 연마 스테인리스강, 플로우 셀 FC100L1-1S 또는 FC100L1K-1S에 필요, 높이 370 - 590mm 조절 가능, 수집 트레이



  • LabLift, 예를 들어 실험실의 유리 비커에 있는 액체의 강렬한 초음파 처리용.

    침수 깊이를 제어하기 위해 초음파 프로브 아래에 샘플을 쉽게 배치하기 위해, 스테인리스 스틸, 설치 공간 100x100mm, 높이 조절 가능: 50-125mm



  • 캐비테이션 처리의 소리 방출을 줄이기 위해 UIP500hdT, UIP1000hdT 및 UIP2000hdT 초음파 발생기 용 사운드 보호 박스.

    UIP500hdT - UIP2000hdT, 예: 스탠드 ST2 및 플로우 셀 FC100L1-1S 또는 FC100L1K-1S와 함께 사용


참고하시기 바랍니다. 개인정보처리방침.




컬러 터치 스크린이 있는 초음파 발생기

Hielscher 초음파 발생기의 편안한 작동을위한 컬러 터치 스크린컬러 터치 스크린은 장치를 더욱 사용자 친화적으로 만드는 훌륭한 개선 사항입니다. 터치 및 스타일러스에 민감한 화면을 통해 쉽게 다룰 수 있으며 작동 매개변수의 정확한 설정과 초음파 전력 설정 표시를 보장합니다. 디지털 제어 메뉴는 직관적으로 사용할 수 있으며 명확하게 구성된 설정 메뉴를 제공합니다. 진폭/전력 설정 및 펄스 모드는 컬러 터치 슬라이더(1%, 5% 또는 10% 스냅)로 조정할 수 있습니다. 사용자는 진폭과 전력을 컬러 막대 그래프 또는 숫자 표현으로 표시하는 것을 선호하는지 결정합니다. 디스플레이는 일반보기 모드에서 BIG NUMBER 모드로 변경할 수 있으며, 높은 대비와 큰 글꼴 크기로 가독성을 높입니다.

브라우저 원격 제어를 통해 UIP500hdT 작동

Hielscher 초음파기는 브라우저 제어를 통해 원격으로 제어 할 수 있습니다. 초음파 처리 매개 변수를 모니터링하고 공정 요구 사항에 맞게 정확하게 조정할 수 있습니다. 새로운 LAN 웹 인터페이스로 인해 UIP500hdT는 Internet Explorer, Safari, Firefox, Mozilla, 모바일 IE / Safari와 같은 일반적인 브라우저를 사용하여 제어 할 수 있습니다. LAN 연결은 소프트웨어 설치가 필요 없는 간단한 플러그 앤 플레이 설정입니다. 초음파 장치는 DHCP 서버 / 클라이언트 역할을하며 IP를 자동으로 요청하거나 할당합니다. 이 장치는 PC/MAC에서 직접 작동하거나 스위치 또는 라우터를 사용하여 작동할 수 있습니다. 사전 구성된 무선 라우터(옵션)를 사용하여 대부분의 스마트폰 또는 태블릿 컴퓨터(예: Apple iPad)에서 장치를 제어할 수 있습니다. 연결된 라우터의 포트 포워딩을 사용하면 전 세계 어디에서나 인터넷을 통해 UIP500hdT를 제어 할 수 있습니다 – 스마트폰이나 태블릿을 리모컨으로 사용합니다.

내장 네트워크

UIP500hdT는 LAN (근거리 통신망, 오른쪽 상자 참조)을 통해 작동 및 제어 할 수 있으므로 작동이 용이하고 높은 처리 유연성을 제공합니다. 초음파 처리 과정의 모든 정보는 SD / USB 데이터 카드에 자동으로 기록됩니다. 플러그형 센서는 온도를 영구적으로 측정합니다. 선택적으로 사용 가능한 압력 센서를 추가로 연결하여 압력을 기록할 수 있습니다.

자동 주파수 튜닝

모든 Hielscher 초음파 장치에는 지능형 자동 주파수 튜닝 기능이 있습니다. 장치가 켜지면 발전기는 최적의 작동 주파수를 감지하고 장치가 이 주파수에서 작동하는지 확인합니다. 자동 주파수 조정은 초음파 장치의 전반적인 에너지 효율성과 신뢰성을 향상시킵니다.

산업 등급과 뛰어난 효율성을 가진 초음파 발생기

UIP500hdT는 상업 생산을 위해 제작 산업 표준을 충족합니다. 견고하고 내구성 있는 설계는 생산 및 중장비 응용 분야에 사용되는 전 세계의 많은 상업용 설치에서 입증되었습니다. 이 초음파 프로세서는 유지 보수가 거의 필요하지 않으며 설치가 쉽고 청소 및 살균이 간단합니다. 첨단 CIP(clean-in-place) 및 SIP(sterilize-in-place) 요구 사항을 준수하는 특수 플로우 셀 반응기도 사용할 수 있습니다. UIP500hdT의 변환기는 IP64 등급이므로 까다로운 환경에 설치할 수 있습니다. 변환기는 먼지, 먼지, 습기, 외부 작동 등을 처리할 수 있으며 발전기는 다른 영역에 원격으로 배치할 수 있습니다.
(더 크게 보려면 클릭하세요!) 전반적인 에너지 효율은 액체의 초음파 처리에 중요합니다. 효율은 플러그에서 액체로 전달되는 전력의 양을 설명합니다. 우리의 초음파 균질화기는 80 % 이상의 전체 효율을 가지고 있습니다.
우리의 초음파 장치는 전기 에너지를 sonotrode의 기계적 진동으로 변환하는 데 매우 높은 효율을 가지므로 벤치 탑 초음파기의 변환기는 닫힌 하우징을 갖습니다. 변환기 케이스에는 환기 구멍이 없습니다. 폐쇄형 트랜스듀서 하우징에서 가열을 유발할 수 있는 에너지 손실이 매우 낮기 때문에 압축 공기 또는 물과 같은 강제 냉각이 필요하지 않습니다. 그러나 가장 중요한 사실은 더 많은 에너지가 액체에서 초음파로 변환되어 더 강렬한 초음파 처리가 발생한다는 것입니다. UIP500hdT의 전체 에너지 효율은 전원 플러그에서 액체로 약 80-90 %입니다 (위의 이미지를 클릭하면 차트가 확대됩니다.).

전체 진폭 제어 및 뛰어난 성능을 갖춘 초음파 발생기

물 속의 초음파 캐비테이션UIP500hdT를 실행할 수 있습니다. 500W에서 영구적으로. 전력은 제어 된 진폭으로 전달되므로 sonotrode에서 기계적 초음파 진동의 변위는 모든 부하 조건 (예 : 변동 압력, 점도 등)에서 일정합니다. 발전기에서 다양한 부스터 혼 중 하나를 장착하여 진폭을 20%에서 100%로 변경할 수 있습니다. 선택한 진폭은 일정하게 유지되는 동시에 모든 압력에서 모든 재료를 초음파 처리합니다. 따라서 가장 중요한 초음파 매개변수인 진폭을 완전히 제어할 수 있습니다.

프로브 형 초음파 발생기 UIP500hdT는 배치 또는 플로우 스루 모드에서 중소 규모 볼륨을 처리하는 데 사용됩니다.

벤치 탑 초음파 프로세서 UIP500hdT (500 와트, 20kHz)

정보 요청




참고하십시오. 개인정보처리방침.




업그레이드!
UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd와 같은 이전 제품이있는 경우 장치를 디지털 hdT 버전으로 업그레이드 할 수 있습니다. HD에서 HDT 버전으로의 업그레이드에 대해 자세히 알아 보려면 여기를 클릭하십시오!

관련 항목

연구 및 과학의 초음파 발생기 UIP500hdT

UIP500hdT는 500 와트의 강력한 초음파 균질화기로 실험실과 산업 사이의 격차를 해소하므로 연구 실험실 및 R에서 자주 사용됩니다.&D 시설. 아래에서 초음파 프로세서 UIP500hdT를 특징으로하는 과학 기사를 찾을 수 있습니다. 이 기사는 식물 재료에서 생체 활성 성분의 초음파 추출, 박테리아 불활성화(저온 살균), 초음파로 촉진된 오일과 지방에서 바이오디젤로의 에스테르 교환과 같은 다양한 응용 분야를 다룹니다. 특정 응용 분야 및 관련 과학적 참고 문헌을 찾고 계시다면 당사에 문의하십시오.

고성능 초음파! Hielscher 제품 범위는 벤치 탑 장치를 통한 소형 실험실 초음파기에서 전체 산업용 초음파 시스템에 이르기까지 전체 스펙트럼을 포괄합니다.

Hielscher 초음파는 고성능 초음파 균질화기를 제조합니다. 랩 받는 사람 산업 규모.
