UIP1000hdT – 강력하고 다양한 균 질기

UIP1000hdT (1000W, 20kHz)는 실험실 테스트 및 액체의 산업 공정을위한 강력하고 적응 가능한 초음파 장치입니다. 응용 프로그램에 사용됩니다 (예 : 유화, 분산 & 입자 미세 밀링, 용해 & 추출, 해산 또는 Sonochemical 반응. 컬러 터치 디스플레이, 브라우저 원격 제어, 자동 데이터 기록, 통합 SD 카드 및 플러그 식 온도 및 압력 센서를 통해 정확한 프로세스 제어 및 작동 편의성을 제공합니다..

UIP1000hdT는 실험실 테스트와 액체의 산업 공정 간의 강력한 연결 고리입니다. 연구 개발에서 요구되는 유연성과 쉬운 조작성을 견고한 작업에서 탁월한 성능과 결합합니다. 이러한 이유 때문에이 단일 장치는 실험실 규모의 실행 가능성 테스트, 공정 최적화 및 초음파 액체 공정의 공정 시연에 사용됩니다.

적응 형 시스템으로 R 달성&요구 사항

UIP1000hdT는 매우 유연하고 적응력이 뛰어나므로 많은 R&D 시설 및 대학에서 UIP1000hdT의 유연성은 sonotrodes, 부스터 및 플로우 셀과 같은 다양한 매니 폴드 액세서리 목록에서 비롯됩니다. Sonotrode 및 스탠드와 함께 샘플 비커를 초음파 처리하여 초음파 처리에 대한 다양한 액체 포 뮬레이션을 테스트 할 수 있습니다. 5 리터 이상의 배치 처리를 위해서는 일반적으로보다 우수한 가공 품질을 얻기 위해 플로우 셀 반응기 (흐름 모드)를 사용하여 초음파 처리를하는 것이 좋습니다. 플로우 셀 (오른쪽 그림)과 함께 사용하면 재순환시 더 큰 샘플을 실행하여 진폭, 압력 및 액체 성분과 같은 매개 변수와 프로세스 결과 및 효율성 간의 상관 관계를 설정할 수 있습니다. 유량 모드에서 액체의 초음파 처리에 사용되는 경우 UIP1000hdT는 일반적으로 0.5 ~ 4.0L / min을 처리 할 수 ​​있습니다 (실제 속도는 공정에 따라 다릅니다). UIP1000hdT가 완전 산업 등급, 그것은 조작 될 수있다. 하루 24 시간 (24h / 7d). UIP1000hdT는 대개 약 1 시간 동안 처리 할 수 ​​있습니다. 1 ~ 5m 하루에. 생산 처리량을 높이려면 여러 장치 또는 더 큰 초음파 장치 중 하나를 사용하는 것이 좋습니다.

높은 전력 및 전체 공정 제어

강력한 초음파 처리는 다음과 같은 매니 폴드 액체 처리 어플리케이션을위한 프로세스 솔루션입니다. 유화제, 분산, 갈기 또는 해산. UIP1000hdT는 까다로운 작업을 문제없이 수행 할 수 있도록 강력한 초음파를 제공합니다. 일관성을 유지하기 위해 공정 품질전달 된 전력이 필수적 일뿐만 아니라, 모든 중요한 공정 매개 변수의 제어 및 모니터링 열쇠 야. 차세대 hdT 초음파 장치는 조작자가 터치 디스플레이 또는 브라우저 원격 제어를 통해 초음파 장치를 조종 할 수있게합니다. 모든 관련 공정 매개 변수 – 진폭, 초음파 처리 시간, 온도 및 압력 – 통합 SD 카드에 CSV 파일로 자동 저장되어 저장됩니다.

따라서 새로운 UIP1000hdT는 이전 모델 인 UIP1000hd와 동일한 초음파 성능을 제공하지만 광범위한 추가 기능으로 뛰어나므로 초음파 처리가 훨씬 더 사용자 친화적입니다. 작동보기에서 모든 초음파 공정 매개 변수의 정확한 제어는 절대적인 핵심 기능입니다.

UIP1000hdT 살펴보기

  • 강력한 초음파 발생기 1000 와트
  • 중장비 초음파 처리 공정에 대한 신뢰성
  • 연중 무휴 운영
  • 산업 등급
  • 풀 컬러 터치 디스플레이
  • 브라우저 원격 제어
  • 공정 변수의 데이터 기록
  • 통합 SD 카드
  • 온도 센서
  • 압력 센서 (옵션)
  • 랜 연결
  • 이더넷 연결
  • 소프트웨어 설치 없음
  • 자동 주파수 튜닝

풀 컬러 터치 스크린

Hielscher 산업용 초음파 장비의 새로운 hdT 시리즈의 컬러 터치 디스플레이컬러 터치 스크린은 장치를 더욱 사용자 친화적으로 만드는 훌륭한 기능입니다. 터치 및 스타일러스 감지 스크린을 통해 취급이 쉽고 정확한 작동 매개 변수 설정 및 초음파 출력 설정 표시가 보장됩니다. 디지털 제어 메뉴는 사용하기 쉽고 명확하게 구조화 된 설정 메뉴가 있습니다. 진폭 / 파워 설정과 펄스 모드는 컬러 터치 슬라이더 (1 %, 5 % 또는 10 % 스냅)로 조정할 수 있습니다. 사용자는 진폭 및 전력 표시를 컬러 바 그래프 또는 수치 표현으로 선호하는지 여부를 결정합니다. 디스플레이는 일반보기 모드에서 큰 숫자 모드로 변경할 수 있습니다.이 모드에서는 콘트라스트가 높고 글꼴 크기가 크기 때문에 가독성이 높아집니다.

브라우저 원격 제어

Hielther의 hdT 시리즈 산업용 프로세서는 브라우저 원격 제어를 통해 편안하고 사용자 친화적으로 작동 할 수 있습니다. 새로운 LAN 웹 인터페이스로 인해 Internet Explorer, Safari, Firefox, Mozilla, 모바일 IE / Safari와 같은 일반적인 브라우저를 사용하여 UIP1000hdT를 제어 할 수 있습니다. LAN 연결은 소프트웨어 설치가 필요없는 간단한 플러그 앤 플레이 설정입니다. 초음파 장치는 DHCP 서버 / 클라이언트 역할을하며 IP를 자동으로 요청하거나 할당합니다. 이 장치는 PC / MAC 또는 스위치 또는 라우터에서 직접 작동 할 수 있습니다. 사전 구성된 무선 라우터 (선택 사양)를 사용하면 대부분의 스마트 폰이나 태블릿 컴퓨터 (예 : Apple iPad)에서 장치를 제어 할 수 있습니다. 연결된 라우터의 포트 포워딩을 사용하면 전 세계 어디에서든 인터넷을 통해 UIP1000hdT를 제어 할 수 있습니다 – 스마트 폰 또는 태블릿을 리모콘으로 사용합니다.

내장형 네트워크

UIP1000hdT는 LAN (근거리 통신망, 오른쪽 상자 참조)을 통해 작동하고 제어 할 수있어 조작이 쉬우 며 높은 처리 유연성을 제공합니다. 초음파 처리 과정의 모든 정보는 SD 데이터 카드에 자동으로 기록됩니다. 플러그 식 센서는 온도를 영구적으로 측정합니다. 선택적으로 사용 가능한 압력 센서를 추가로 연결하여 압력을 기록 할 수 있습니다.

자동 주파수 튜닝

Hielscher의 모든 초음파 장치는 지능형 자동 주파수 튜닝 기능을 갖추고 있습니다. 기기가 켜지면 발전기는 최적의 작동 주파수를 감지하여 기기가이 주파수에서 작동하도록합니다. 자동 주파수 튜닝은 초음파 장치의 전반적인 에너지 효율과 신뢰성을 향상시킵니다.

산업 등급 및 탁월한 효율성

UIP1000hd는 상업 생산을 위해 만들어진. 일상 생활에서 사용되는 전세계 1000 개 이상의 상업 시설에서 견고하고 내구성있는 디자인을 입증합니다. 이 초음파 프로세서에는 약간의 유지 보수설치가 쉽고 세척 및 소독이 간단합니다. 진보 된 CIP (현장 정화) 및 SIP (현장 소독) 요구 사항을 충족하는 특수 흐름 셀 원자로도 사용할 수 있습니다. UIP1000hdT의 변환기는 다음과 같습니다. IP65 등급, 설치할 수 있도록 까다로운 환경에서 (먼지, 먼지, 습기, 외부 작동 등), 발전기는 다른 장소에 원격 배치 할 수 있습니다.(더 크게 보려면 클릭하십시오!) 전체 에너지 효율은 액체의 초음파 처리에 중요합니다. 효율은 플러그에서 액체로 전달되는 전력의 양을 나타냅니다. 당사의 초음파 장치는 전체 효율이 80 % 이상입니다.
Hielscher의 초음파 장치에는 고효율 전기 에너지를 sonotrode의 기계적 진동으로 변환 할 때 우리 변환기는 밀폐 된 하우징에 내장 될 수 있습니다. 변환기 케이스에는 루버가 없습니다. 닫힌 변환기 하우징에서 열을 일으킬 수있는 에너지 손실이 매우 낮으므로 압축 공기 또는 물과 같은 강제 냉각이 필요하지 않습니다. 더 중요한 것은 이것이 더 많은 에너지 액체 내로 전달되어, 더 나은 음파 처리. UIP1000hdT의 전체 에너지 효율은 약입니다. 전원 플러그에서 액체에 80-90 % (차트를 확대하려면 위의 이미지를 클릭하십시오.).

최대 진폭 제어 및 고성능

UIP1000hdT는 연속적으로 1000W에서 작동. 전원은 제어 된 진폭으로 전달되므로 sonotrode의 기계적 초음파 진동의 크기는 모든 부하 조건에서 일정합니다. 발전기에서 다양한 부스터 혼을 사용하여 진폭을 20%에서 100%로 변경할 수 있습니다. 선택한 진폭은 어떤 압력에서든 물질을 초음파 처리하면서 일정하게 유지됩니다. 이 기능은 가장 중요한 초음파 매개 변수 인 Amplitude에 대한 완전한 제어.

이 항목에 대한 제안을 요청하세요!

제안을 수신하려면 아래 양식에 문의 내용을 넣어주세요. 일반적인 장치 구성을 미리 선택된다. 제안을 요청 버튼을 클릭하기 전에 선택을 수정하시기 바랍니다.








아래의 수신을 원하는 정보를 기재해 주십시오.




  • 1000 와트 초음파 주파수 20kHz, 자동 주파수 조정 시스템, 진폭 25 미크론, 20에서 100 %까지 조정 가능한 진폭, 건식 주행 보호, 트랜스 듀서 IP64 등급, 컬러 터치 스크린 디지털 제어, 카운트 다운 타이머 내장 (0.1 초 ~ 99 일), 최종 에너지 투입량 도달시 종료 : Ws, Wh, kWh; 필요시 자동 보정 : 유효 에너지 입력, 데이터 기록 : 내부 SD 카드 (1GB)의 진폭, 전력, 시간, 온도, 소프트웨어 설치가없는 PC 또는 MAC상의 브라우저를 통한 디스플레이 및 원격 제어를 제거하기위한 진폭 의존 유휴 전력 결정 온도 센서, 온도 표시 : ° C, ° F (-50 ° C ~ 200 ° C), 온도 모니터링 : 가변 스위치 오프 / 온 포인트 (-50 ° C - 200 ° C), 3m 케이블 트랜스 듀서 - 발전기 , 장착 공구, 암나사가있는 티타늄 혼 M14x1



  • 플랜지 RFLA100과 함께 사용, 플로우 셀 또는 배치 작동 용, 티타늄, 팁 직경 18mm, 수나사 M14x1, 약. 길이 125mm (스레드 없음), 진폭 비율 약. 1 : 3.5



  • 플랜지 RFLA100과 함께 사용, 플로우 셀 또는 배치 작동 용, 티타늄, 팁 직경 22mm, 수나사 M14x1, 약. 길이 125mm (스레드 없음), 진폭 비율 약. 1 : 2.4



  • 플랜지 RFLA100과 함께 사용, 플로우 셀 또는 배치 작동 용, 티타늄, 팁 직경 34mm, 수나사 M14x1, 약. 길이 125mm (스레드 없음), 진폭 비율 약. 1 : 1.0



  • 플랜지 RFLA100과 함께 사용, 플로우 셀 또는 배치 작동 용, 티타늄, 팁 직경 40mm, 수나사 M14x1, 약. 길이 125mm (스레드 없음), 진폭 비율 약. 1 : 0.7



  • 일괄 작업, 티타늄, 팁 직경 50mm, 수나사 M14x1, 약. 길이 125mm (스레드 없음), 진폭 비율 약. 1 : 0.5



  • 진동 셀렉싱 스테인리스 플랜지, 플로우 셀 또는 배치 작업용, 티타늄, 팁 직경 50mm, 수나사 M14x1, 약. 길이 125mm (스레드 없음), 진폭 비율 약. 1 : 0.5



  • CN100S1 또는 FC100L1K-1S에 장착하기 위해 O 링 (NBR)과 함께 sonotrodes BS4d18, BS4d22, BS4d34 또는 BS4d40과 함께 사용할 수있는 직경이 100mm 인 스테인레스 스틸에 O- 링 씰링 (2xNBR)



  • 분해 가능한 스테인리스 강 반응기, 최대. 압력 10bar, UIP500hdT ~ UIP2000hdT, sonotrode 플랜지 및 스탠드 ST2, NBR O- 링, 클립이있는 튜브 커넥터 (1/2 인치)



  • 분해 가능한 스테인리스 강 반응기 냉각 재킷과 함께, 최대. 압력 10 ​​bar, sonotrode 플랜지 및 스탠드 ST2, NBR O- 링, 클립 커넥터 (유체 1/2 인치, 냉각 1/4 인치) 클립과 함께 UIP500hdT에서 UIP2000hdT까지



  • sonotrode BS4d18 (F) 또는 BS4d22 (F), NBR O- 링, 스테인레스 스틸 (NBR O- 링)과 함께 사용하기 위해 반응기 볼륨을 줄이기 위해 플로우 셀 FC100L1-1S 또는 FC100L1K-



  • BS4d18 (F), BS4d22 (F) 또는 BS4d34 (F), NBR O- 링, 스테인리스 강 (NBR O- 링)과 함께 사용하기 위해, 반응기 부피를 줄이기위한 유동 셀 FC100L1-1S 또는 FC100L1K-



  • sonotrode에서 진폭의 기계적 증가 (또는 감소), 진폭 비율 1 : 1.2 (또는 1 : 0.83), 티타늄, 암나사 M14x1, 티타늄 스레드 볼트 (TiM14x1)



  • sonotrode에서 진폭의 기계적 증가 (또는 감소), 진폭 비율 1 : 1.4 (또는 1 : 0.71), 티타늄, 암나사 M14x1, 티타늄 스레드 볼트 (TiM14x1)



  • sonotrode에서 진폭의 기계적 증가 (또는 감소), 진폭 비율 1 : 1.8 (또는 1 : 0.56), 티타늄, 암나사 M14x1, 티타늄 스레드 볼트 (TiM14x1)



  • sonotrode에서 진폭의 기계적 증가 (또는 감소), 진폭 비율 1 : 2.2 (또는 1 : 0.45), 티타늄, 암나사 M14x1, 티타늄 스레드 볼트 (TiM14x1)



  • 초음파 프로세서 UIP500hdT, UIP1000hdT, UIP1500hdT 및 UIP2000hdT에 대한 스탠드

    전기 연마 된 스테인리스 스틸, 유동 셀 FC100L1-1S 또는 FC100L1K-1S에 필요, 높이 370 ~ 590mm, 트레이 수집



  • LabLift, 예를 들어 실험실에서 유리 비커의 액체의 강렬한 초음파 처리.

    침지 깊이를 조절하기 위해 초음파 탐침 아래에 샘플을 쉽게 배치하기 위해 스테인레스 스틸, 설치 면적 100x100mm, 높이 조절 가능 : 50 - 125mm



  • UIP500hdT, UIP1000hdT 및 UIP2000hdT 초음파 를 위한 사운드 보호 상자는 캐비테이션 처리의 소리 방출을 감소시킴을 감소시킴.

    스탠드 ST2 및 플로우 셀 FC100L1-1S 또는 FC100L1K-1S와 함께 사용하기 위해 UIP500hdT에서 UIP2000hdT로


주의 하시기 바랍니다 개인 정보 정책.

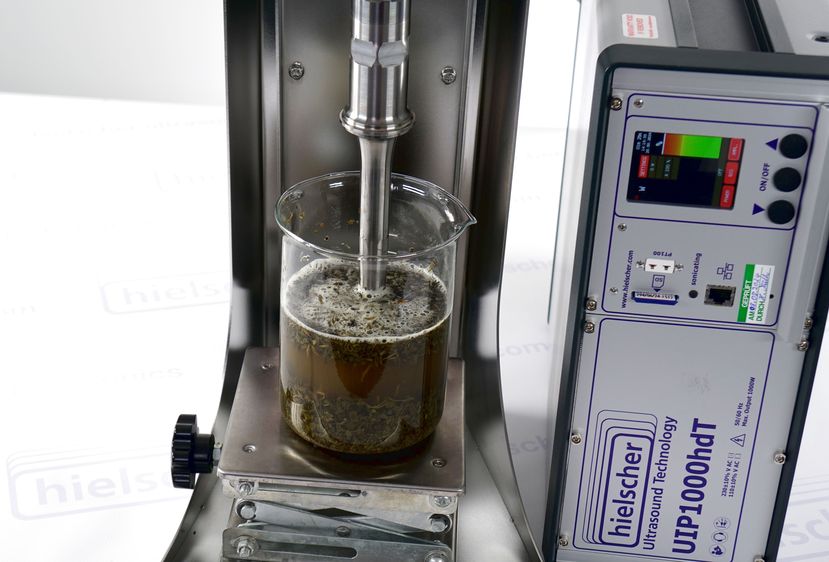

UIP1000hdT는 비이커 초음파 처리뿐만 아니라 플로우 셀 반응기에도 사용할 수 있습니다 (클릭하여 확대하십시오!)

UIP1000hdT

정보 요청




우리의 주의 개인 정보 정책.

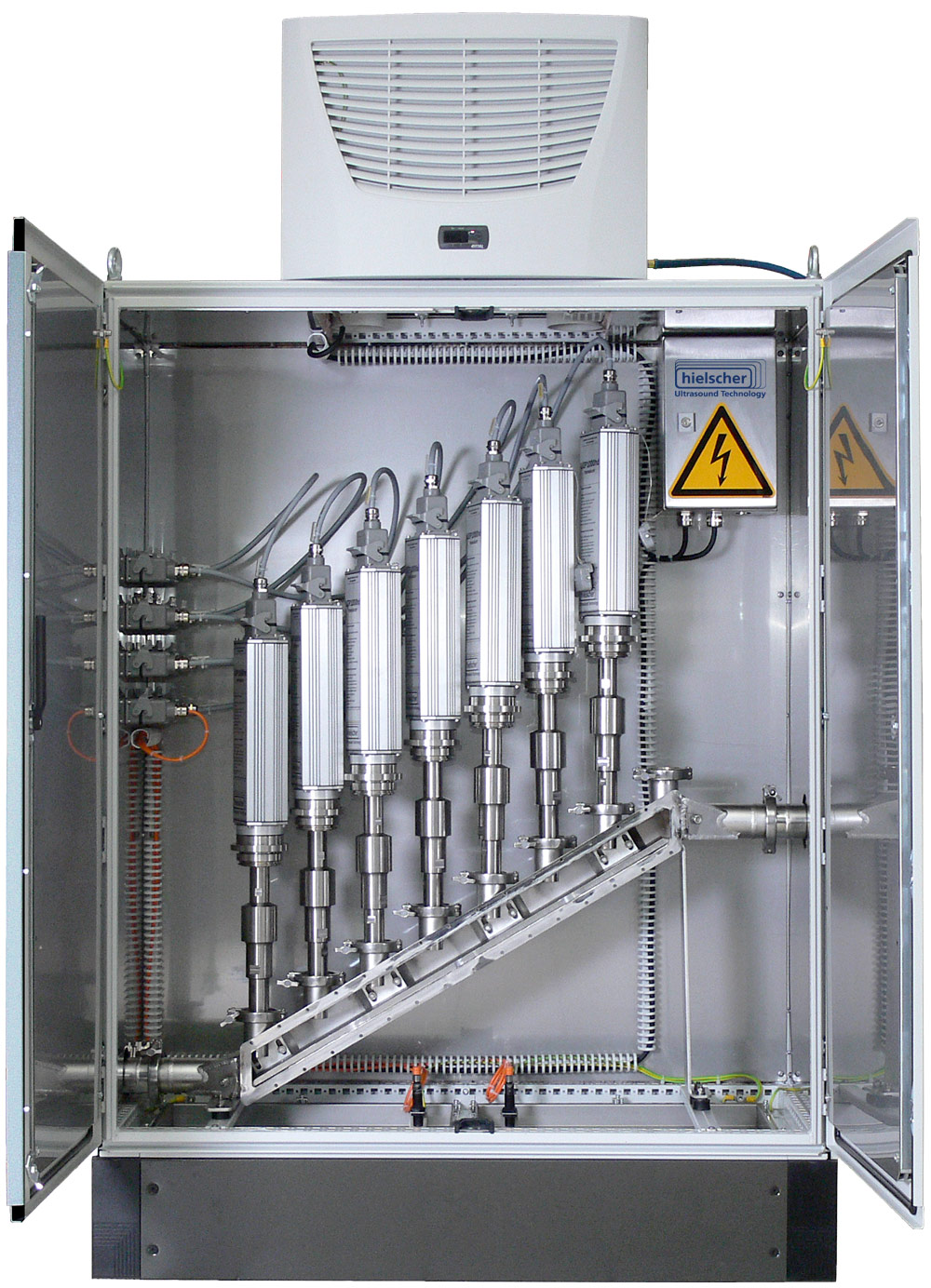

7 x 1kW 초음파 균질 기의 클러스터 (확대하려면 클릭하십시오!)

초음파 시스템 7 x UIP1000hdT

업그레이드!
UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd와 같은 이전 제품이있는 경우 장치를 디지털 hdT 버전으로 업그레이드 할 수 있습니다. hd에서 hdT 버전으로 업그레이드하는 방법에 대해 자세히 알아 보려면 여기를 클릭하십시오!

다양한 시스템 설정
대용량 스트림의 초음파 처리 프로세스는 연속적인 플로우 스루 설정 (클릭하여 확대)으로 효율적으로 수행 할 수 있습니다.
이산 환류를위한 초음파 설정 (확대하려면 클릭하십시오!)
이 차트는 지속적인 초음파 처리의 일반적인 설정을 보여줍니다 (클릭하여 확대하십시오!)

초음파 재순환 세트 : UIP1000hdT, 플로우 셀, 탱크 및 펌프 (클릭하면 확대됩니다!)

플로우 셀 및 펌프가있는 UIP1000hdT

UIP1000hdT 세트 – 좋은 가격에 좋은 가치

(더 크게 보려면 클릭!) 초음파 발생기, 변환기, 부스터 호른, 초음파 트로이드 및 용기를 통과하는 강력한 초음파 장치 UIP1000.UIP1000hdT 세트는 초음파 액체 공정의 연구 및 테스트에 일반적으로 필요한 모든 항목을 포함합니다. 강력한 1,000 와트 디지털 초음파 프로세서 UIP1000hdT와 견고한 스테인레스 스틸 플로우 셀, 2 개의 초음파 트랜스 듀서, 부스터 및 온도 센서를 결합하여 초음파 액체 공정에 중요한 모든 파라미터를 변경할 수 있습니다.
이 세트는 R에 적합한 설정&D 조, 파일럿 규모 및 소규모 생산 어떤 종류의 초음파 액체 처리를위한 레벨.

UIP1000hdT는 매우 작동하기 쉽다. 그래서 당신은 당신의 장치를 몇 분 안에 가동시킬 수 있습니다. 진폭 제어 기능은 모든 부하 조건에서 일정한 진폭을 유지합니다. 이것은 당신에게 준다. 재현 가능한 작동 조건. 진폭을 전자적으로나 기계적으로 변화시킬 수 있으므로 다양한 진폭에서 액체를 처리 할 수 ​​있습니다. 필요한 경우 24/7 기준으로 작동 할 수 있습니다.
그 외에도, 스테인리스 강 원자로 용기 최대 10atm의 압력까지.
이 장치는 기존의 액체 순환 장치에 쉽게 통합 될 수 있습니다. 제품 및 공정에 대한 초음파 및 캐비테이션의 가능성을 탐색하는 더 쉬운 방법은 없습니다. 이 장치로 얻은 모든 결과를 쉽게 확장 할 수 있습니다. 이를 통해 적은 투자 및 유지 보수 비용으로 생산 수준으로 결과를 구현할 수 있습니다.

프로세스를 시작하고 실행하는 데 도움이 필요하면 지원할 것입니다. 우리는 초음파, 캐비테이션 및 액체 처리에 대한 광범위한 지식을 가지고 있습니다. 이를 바탕으로 우리는 가장 적합한 매개 변수 선택과 프로세스 최적화에 대해 조언 해 줄 수 있습니다. 우리가 확장 한 프로세스에 대한 오랜 기록은 우리가 원하는 크기로 결과를 전송할 수있는 필수적인 지식과 기술을 제공 할 수있게 해줍니다.

연구 및 확장의 첫 단계를 용이하게하기 위해 특별가.

이 항목에 대한 제안을 요청하세요!

제안을 수신하려면 아래 양식에 문의 내용을 넣어주세요. 일반적인 장치 구성을 미리 선택된다. 제안을 요청 버튼을 클릭하기 전에 선택을 수정하시기 바랍니다.








아래의 수신을 원하는 정보를 기재해 주십시오.



  • 으로 구성되다:

    • 1 x UIP1000hdT (디지털 초음파 프로세서)
    • 1 x FC100L1-1S (플로우 셀)
    • 1 x BS4d22 (sonotrode)
    • 1 x BS4d40 (sonotrode)
    • 1 x RFLA100 (O- 링 - 플랜지)
    • 1 x B4-1.8 (부스터 호른)
    • 1 x ST2 (대)
