Sonicateur industriel UIP4000hdT – Homogénéisateur à ultrasons de 4 000 W
L'UIP4000hdT est un sonificateur et homogénéisateur à ultrasons industriel de 4 000 watts destiné aux applications exigeantes de traitement des liquides. Il est conçu pour les procédés à haute énergie, les grands volumes et la production en continu 24 heures sur 24, 7 jours sur 7, dans des configurations par lots, en recirculation ou en ligne.
Aperçu du sonicateur industriel UIP4000hdT
| Données du système d'exploitation | Sonicateur industriel UIP4000hdT |
|---|---|
| puissance ultrasonique | 4000 watts pour la sonication industrielle à haute puissance |
| fonctionnement | fiable Fonctionnement continu 24 heures sur 24, 7 jours sur 7 dans des conditions de production difficiles |
| Modes de traitement | Traitement par lots, en recirculation et en continu à flux continu |
| Applications typiques | Homogénéisation, émulsification, dispersion, désagglomération, extraction, broyage humide, dissolution et sonochimie |
| contrôle des processus | Écran tactile couleur, télécommande avec navigateur, connexion LAN/Ethernet et réglage automatique de la fréquence |
| Documentation | Enregistrement automatique des données relatives à la puissance, à l'amplitude, à la durée de sonication, à la température et à la pression |
| installation | Configuration modulaire peu encombrante avec un capteur et un générateur séparés, reliés par des câbles |
| Intégration industrielle | Composants en titane et en acier inoxydable, bride anti-vibrations et armoire insonorisée en option |
Obtenir une recommandation concernant le processus
Indiquez-nous le type de matière, le résultat souhaité, le débit ou le volume par lot, la viscosité, la teneur en solides et le mode de traitement souhaité. Nous vous aiderons à choisir la configuration de l'UIP4000hdT la mieux adaptée à votre processus.
Sonicateur industriel UIP4000hdT avec cellules de traitement pour la production en continu en ligne
À qui s'adresse l'UIP4000hdT ?
L'UIP4000hdT est le choix idéal lorsque les processeurs à ultrasons de laboratoire ou à échelle pilote ne suffisent plus et que votre procédé nécessite un débit plus élevé, une intensité de cavitation plus forte ou une capacité de production en continu.
- Ingénieurs de production Utilisez l'UIP4000hdT pour une sonication en ligne performante dans des cellules d'écoulement et des réacteurs sur mesure.
- R&Les équipes de développement et de mise à l'échelle l'utiliser pour transposer des procédés ultrasoniques optimisés à plus grande échelle.
- Opérateurs d'usine bénéficiez d'un fonctionnement 24 heures sur 24, 7 jours sur 7, d'un enregistrement automatique des données et d'un contrôle des processus via un navigateur.
- Équipes des achats et des projets peut configurer le système avec des sonotrodes, des cascatrodes, des amplificateurs, des cellules de débit, des armoires et des capteurs adaptés.
Si votre processus nécessite une capacité supérieure, plusieurs modules UIP4000hdT peuvent être regroupés en grappes. Pour des débits très élevés, des systèmes à ultrasons Hielscher de plus grande taille sont disponibles.
Applications typiques
- Homogénéisation et mélange : mélange homogène des systèmes liquide-liquide et liquide-solide.
- Emulsification : la fabrication d'émulsions fines et de systèmes huile/eau stables.
- Dispersion et désagglomération : désagrégation des agglomérats et répartition homogène des poudres, des pigments et des nanomatériaux.
- Broyage par voie humide et réduction de la granulométrie : traitement par ultrasons à haut cisaillement pour la micronisation et le broyage fin.
- Extraction par ultrasons : extraction intensifiée à partir de plantes, d'algues, de cellules et d'autres matières biologiques.
- Malaxage de l'huile d'olive : une amélioration de l'efficacité des procédés de production d'huile d'olive vierge extra.
- Sonochimie et catalyse : réactions assistées par cavitation, synthèse et Sono-Catalyse.
Conception industrielle pour les environnements exigeants
L'UIP4000hdT est conçu pour les environnements industriels et les conditions de traitement exigeantes. Le système ne nécessite aucun fluide de refroidissement supplémentaire, tel que de l'eau de refroidissement ou de l'air comprimé. Sa conception robuste lui permet de fonctionner dans des zones de production exposées à la poussière, à la saleté, aux variations de température et à l'humidité.
Le processeur à ultrasons est composé de pièces en titane et en acier inoxydable. La bride sans oscillation facilite son intégration dans les machines, les châssis et les installations de traitement. La conception modulaire permet d'obtenir un système à la fois puissant et peu encombrant : le transducteur et le générateur sont logés séparément et reliés par des câbles, ce qui réduit les efforts d'installation, d'exploitation et de maintenance.
Dans les configurations classiques, la cellule de flux et le transducteur ultrasonique sont montés dans une armoire en acier inoxydable à double paroi dotée d'une isolation acoustique efficace. L'UIP4000hdT peut également être intégré dans des réacteurs sur mesure pour des processus de production spécialisés.
4kW Capacité de traitement
Les valeurs suivantes constituent des points de départ indicatifs pour le dimensionnement des équipements. Le débit réel dépend de la viscosité, de la teneur en solides, de la taille de particule ou de gouttelette souhaitée, de l'objectif d'extraction, de la température, de la pression, de la géométrie de la cellule d'écoulement et de l'apport d'énergie ultrasonique requis.
| processus | Débit type avec l'UIP4000hdT |
|---|---|
| transestérification du biodiesel | 1 à 3 m³/h |
| émulsification, par exemple huile/eau | 0.4 à 2 m³/h |
| extraction de cellules, par exemple algues | 0.1 à 0,8 m³/h |
| Dispersion / désagglomération | 0de 0,02 à 0,4 m³/h |
| le broyage et la mouture par voie humide | 00,01 à 0,02 m³/h |
Pour un dimensionnement adapté à votre processus, veuillez nous indiquer le matériau utilisé, le résultat souhaité, le débit ou le volume de la cuve, la viscosité, la teneur en solides, les limites de température et le mode de traitement souhaité. Hielscher pourra ainsi vous recommander la sonotrode, le booster, la cellule de traitement, l'armoire et la configuration du système les mieux adaptés.
Homogénéisateur industriel à ultrasons UIP4000hdT (4 000 W, 20 kHz) pour le traitement en continu de liquides et de boues
Caractéristiques de l'UIP4000hdT pour le contrôle des processus
- Puissance ultrasonique de 4 000 watts
- Sonication industrielle à usage intensif
- Fonctionnement continu 24 heures sur 24, 7 jours sur 7
- écran tactile couleur
- Contrôle à distance du navigateur via le réseau local
- Enregistrement automatique de la puissance, de l'amplitude, de la durée de sonication, de la température et de la pression
- Carte combinée SD/USB intégrée pour le stockage des données de processus
- capteur de température enfichable
- Capteur de pression enfichable en option
- Connectivité LAN et Ethernet
- Aucune installation de logiciel n'est nécessaire
- Accord Automatique de Fréquence
Sonication haute performance de 4 000 watts
Les soniqueurs industriels Hielscher peuvent générer des amplitudes très élevées, permettant une cavitation intense et un traitement efficace des liquides. Des amplitudes pouvant atteindre 200 µm peuvent être utilisées en continu dans le cadre d'une production 24 heures sur 24, 7 jours sur 7. Pour les applications nécessitant des amplitudes encore plus élevées, des sonotrodes ultrasoniques sur mesure sont disponibles.
L'UIP4000hdT est conçu pour une utilisation intensive dans des environnements exigeants. Grâce à sa réserve de puissance, à sa construction robuste et à son contrôle précis des processus, il convient parfaitement à la mise à l'échelle, aux essais de production et aux processus industriels à grande échelle.
Quel processeur à ultrasons choisir ?
De la recherche en laboratoire et des essais de faisabilité à l'optimisation des procédés, en passant par les essais à l'échelle pilote et la production industrielle, Hielscher propose l'homogénéisateur à ultrasons idéal pour le traitement des liquides et des boues à toutes les échelles. Le tableau ci-dessous vous donne un aperçu de nos sonificateurs à sonde les plus populaires.
| Modèle de soniqueur industriel | pouvoir | Utilisation courante |
|---|---|---|
| UIP500hdT | 500W | Fait le lien entre le laboratoire et l'échelle pilote, entre le développement de formulations et la production en petits lots, et les procédés en continu |
| UIP1000hdT | 1000W | Essais pilotes et petits processus en continu |
| UIP2000hdT | 2000W | Échelle pilote, extrapolation du procédé et production industrielle |
| UIP4000hdT | 4000W | Un débit de production accru et un traitement en continu en ligne |
| UIP6000hdT | 6000W | Traitement industriel de liquides à grand débit |
| UIP16000 | 16000W | Production industrielle à haut débit et traitement de plusieurs tonnes |
Si vous ne savez pas quel processeur à ultrasons convient à votre procédé, les critères de sélection les plus importants sont le résultat souhaité, le volume du lot, le débit requis, la viscosité, la teneur en solides, le programme de fonctionnement et la puissance nécessaire. Hielscher peut vous recommander un appareil, une sonotrode, un amplificateur et une configuration de cellule de flux adaptés en fonction des données de votre procédé.
Homogénéisateur à ultrasons UIP4000hdT (puissance ultrasonique de 4 kW) avec cellule de traitement
Foire aux questions sur l'UIP4000hdT
À quoi sert l'UIP4000hdT ?
L'UIP4000hdT est utilisé pour l'homogénéisation, l'émulsification, la dispersion, la désagglomération, le broyage humide, l'extraction, la dissolution et les procédés sonochimiques à ultrasons dans le domaine industriel.
L'UIP4000hdT est-il adapté à une production en continu ?
Oui. L'UIP4000hdT est conçu pour un fonctionnement industriel 24 heures sur 24, 7 jours sur 7, et peut être installé pour un traitement en continu en ligne avec des cellules de flux adaptées ou des réacteurs spécifiques au client.
Quel débit l'UIP4000hdT peut-il traiter ?
Les débits habituels varient entre environ 0,01 m³/h pour les applications exigeantes de broyage humide et 3 m³/h pour des procédés tels que la transestérification du biodiesel. Le débit exact dépend du matériau et de l'objectif du procédé.
L'UIP4000hdT peut-il être utilisé pour la sonication en ligne ?
Oui. L'UIP4000hdT peut être configuré avec des cellules d'écoulement et des réacteurs pour une sonication en ligne en continu, des boucles de recirculation ou une intégration dans des modules de production et des lignes de traitement.
Comment l'UIP4000hdT facilite-t-il la documentation des processus ?
Le système enregistre des données de processus telles que la puissance, l'amplitude, la durée de sonication, la température et la pression. Ces données sont stockées sous forme de fichiers CSV à des fins de comparaison des processus, d'assurance qualité et de reproductibilité.
Quels sont les accessoires disponibles pour l'UIP4000hdT ?
Selon le procédé, l'UIP4000hdT peut être équipé de sonotrodes, de cascatrodes, de boosters, de cellules de flux, de réacteurs, d'enceintes d'insonorisation, de capteurs de température et, en option, de capteurs de pression.
Comment choisir entre les modèles UIP2000hdT, UIP4000hdT et UIP16000hdT ?
Le choix dépend principalement du débit requis, du volume de la charge, de la consommation d'énergie et du résultat souhaité. L'UIP4000hdT est généralement choisi lorsqu'un appareil de 2 kW s'avère trop petit et qu'un sonicateur industriel compact de 4 kW offre la capacité de traitement adéquate.
UIP4000hdT – Convivialité et technologie de pointe
Écran Tactile Couleur
L'écran tactile couleur permet d'accéder directement aux principaux paramètres de fonctionnement. L'amplitude, la puissance et le mode d'impulsion peuvent être réglés avec précision, et l'opérateur a le choix entre un affichage sous forme de graphique à barres ou sous forme numérique. Un affichage « BIG NUMBER » à fort contraste améliore la visibilité pendant le fonctionnement en production.
Contrôle à Distance par Navigateur Internet
L'UIP4000hdT peut être commandé à partir de navigateurs Web courants via l'interface Web LAN. La connexion « plug-and-play » ne nécessite aucune installation de logiciel. Le processeur à ultrasons peut être commandé depuis un PC, un Mac, une tablette ou un smartphone via une connexion directe, un commutateur, un routeur ou un routeur sans fil préconfiguré (en option).
Fonctions réseau et d'enregistrement des données intégrées”
La connexion LAN intégrée facilite le contrôle des processus et l'intégration dans les environnements de production. Les données de sonication sont enregistrées automatiquement sur une carte mémoire SD ou une clé USB. Une sonde de température enfichable mesure en continu la température du processus, et un capteur de pression en option peut être connecté pour la surveillance et l'enregistrement de la pression.
Accord Automatique de Fréquence
L'UIP4000hdT utilise un réglage automatique et intelligent de la fréquence. À la mise sous tension du système, le générateur détecte la fréquence de fonctionnement optimale et fait fonctionner le transducteur ultrasonique à cette fréquence. Cela améliore la fiabilité, le rendement énergétique et la stabilité du processus sans nécessiter de réglage manuel de la fréquence.
Le Sonicator UIP4000hdT dans la recherche et la science
L'UIP4000hdT est un processeur à ultrasons industriel de 4 000 watts utilisé dans la recherche, la R&Développement de procédés à l'échelle D et axés sur la production. La fiche d'information et les articles scientifiques ci-dessous présentent des applications dans les domaines de la transformation de l'huile d'olive, de l'extraction, de la production de biodiesel, du nettoyage des membranes et du traitement des matériaux. Pour toute application spécifique ou référence scientifique, veuillez nous contacter.
- FactSheet UIP4000hdT – 4000 watts powerful industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

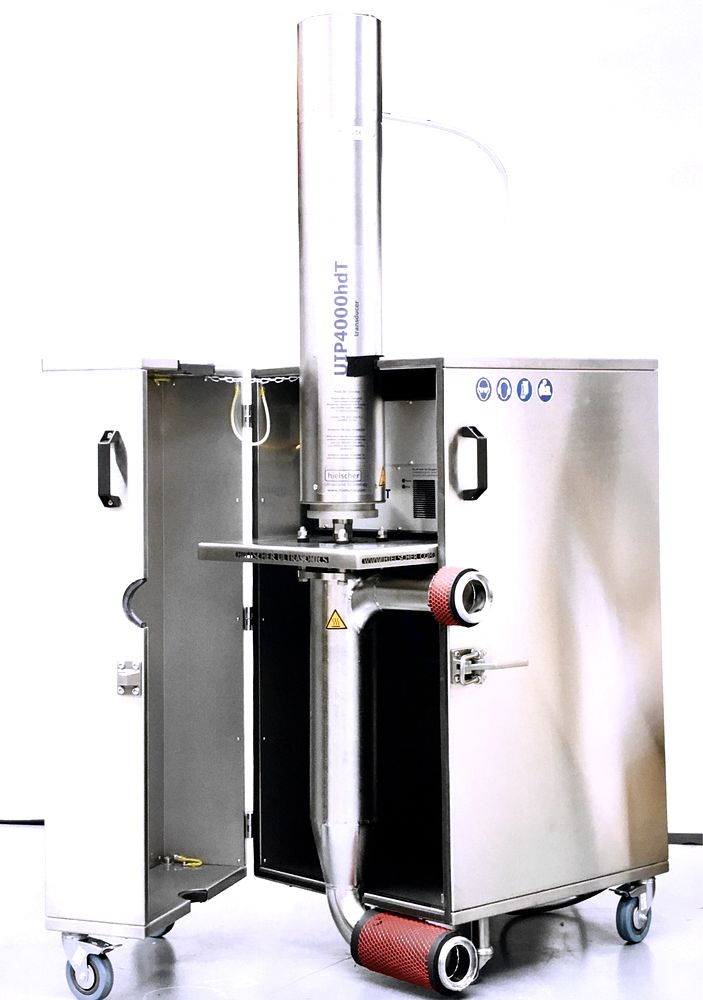

UIP4000hdT dans une armoire en acier inoxydable
