UIP500hdT – Traitement industriel dans petite échelle

Le processeur ultrasonique UIP500hdT (20kHz, 500W) est un appareil de qualité industrielle pour les essais pilotes et le traitement des liquides à petite échelle. Parmi les applications les plus courantes de l'UIP500hdT figurent l'homogénéisation, la dispersion, l'émulsification, la désintégration cellulaire et les réactions sonochimiques. Un écran tactile couleur, une commande à distance par navigateur, un protocole de données automatique sur une carte SD intégrée ainsi que des capteurs de température et de pression vous permettent de contrôler entièrement le processus et de bénéficier d'un grand confort d'utilisation.

Sonicateur UIP500hdT – Combler le fossé entre le laboratoire et l'échelle pilote

L'UIP500hdT est un puissant sonicateur à sonde de 500 watts qui fonctionne à une fréquence ultrasonique de 20 kHz et répond à toutes les normes industrielles courantes en matière d'équipement de mélange. Le sonicateur UIP500hdT comble ainsi le fossé entre les homogénéisateurs de laboratoire à ultrasons et les ultrasons industriels.
Les ondes ultrasoniques dans la gamme de fréquences de 20 kHz et plus créent une cavitation intense dans les liquides. Les effets de cavitation peuvent être utilisés pour de nombreuses applications, telles que l'émulsification, la dispersion, l'homogénéisation, la perturbation cellulaire, l'extraction, la désagglomération, le dégazage et les réactions sonochimiques.

L'UIP500hdT peut être utilisé avec de nombreux accessoires, tels que diverses sonotrodes, amplificateurs et cellules d'écoulement. Pour le traitement de lots de plus de 5 litres, nous recommandons généralement de sonifier à l'aide d'un réacteur à cellules d'écoulement (mode d'écoulement) afin d'obtenir une plus grande uniformité de traitement. Lorsqu'il est utilisé pour la sonication de liquides en mode flux, l'UIP500hdT peut généralement traiter entre 0,25 et 2,0 L/min. Veuillez noter que le débit réel dépend de l'application. Comme tous nos appareils, l'UIP500hdT peut fonctionner 24 heures sur 24 (24h/7j). Par conséquent, cette installation peut traiter environ 0,5 à 3m3 par jour.
Pour un débit de production plus élevé, nous recommandons d'utiliser l'un des dispositifs suivants :




Demande d'information

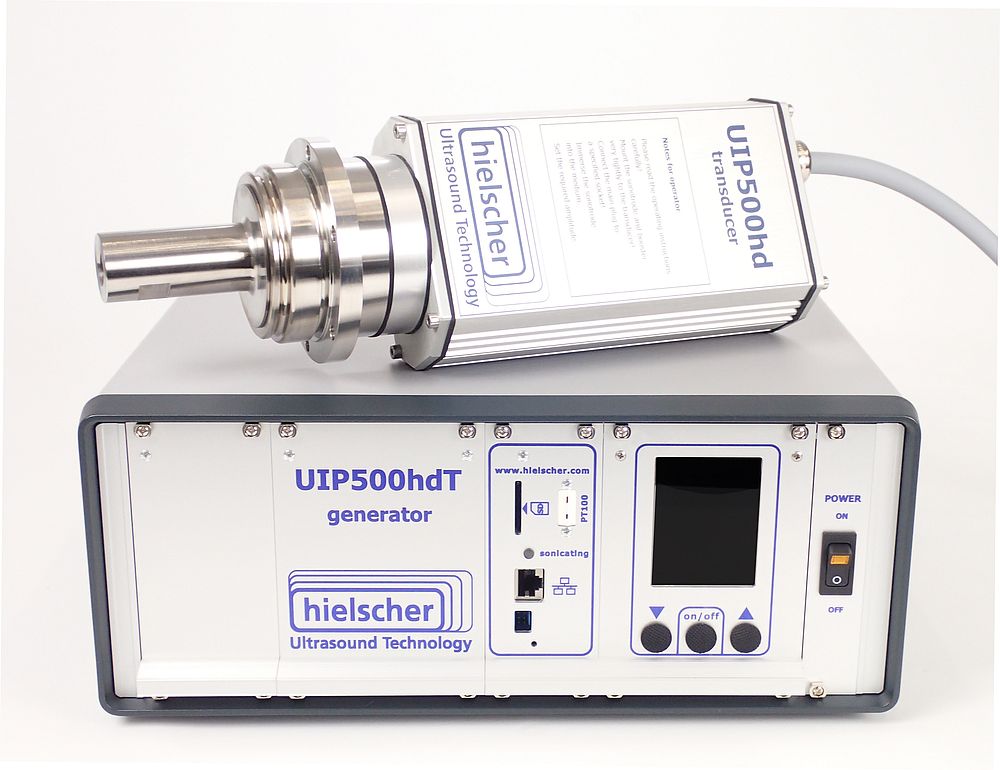

Le UIP500hdT est un appareil à ultrasons homogénéisateur à ultrasons puissant 500 W (Cliquez pour agrandir!)

UIP500hdT avec cellule d'écoulement

Puissance Ultrason avec Process Control complète

ultrasons de puissance est la solution de traitement pour diverses applications telles que les liquides,



Les nanofluides synthétisés par ultrasons sont des liquides de refroidissement et d'échange thermique efficaces. Les nanomatériaux thermoconducteurs augmentent considérablement le transfert de chaleur et la capacité de dissipation de la chaleur. La sonication est bien établie dans la synthèse et la fonctionnalisation des nanoparticules thermoconductrices ainsi que dans la production de nanofluides stables et performants pour les applications de refroidissement.

Disperser des NTC dans du polyéthylène glycol (PEG) - Hielscher Ultrasons

Vignette vidéo


L'UIP500hdT émet des ondes ultrasoniques intenses générant une forte cavitation. La cavitation ultrasonique et les forces de cisaillement qui en résultent permettent de réaliser sans problème des tâches exigeantes. Pour garantir une qualité constante du processus, la puissance des ultrasons délivrée n'est pas la seule à être essentielle, tous les paramètres importants du processus doivent être contrôlés. La nouvelle génération de processeurs ultrasoniques hdT permet à l'utilisateur de commander le système ultrasonique par l'intermédiaire d'un écran tactile ou d'une télécommande à navigateur. Tous les paramètres importants du processus – tels que l'amplitude, le temps de sonication, température et pression – sont automatiquement enregistrées et sauvegardées sous forme de fichier CSV sur le intégré ComboCard SD / USB.
Ainsi, le nouvel UIP500hdT fournit la même puissance ultrasonore que son prédécesseur UIP500hd, mais il se distingue par une large gamme de fonctions supplémentaires, qui rendent le processus ultrasonore beaucoup plus convivial. Du point de vue opérationnel, le contrôle précis de tous les paramètres du processus ultrasonique est une fonction clé absolue.

Les caractéristiques UIP500hdT:

  • 500 watts de puissance ultrasons
  • construit pour un fonctionnement robuste
  • court 24/7
  • norme industrielle
  • écran tactile couleur
  • Contrôle à Distance par Navigateur Internet
  • enregistrement de données
  • intégré SD / USB ComboCard
  • capteur de température
  • capteur de pression (en option)
  • connexion LAN
  • Connexion Ethernet
  • aucune installation de logiciel
  • Accord Automatique de Fréquence



Les ultrasons et l'ultrasonication sont utilisés dans de nombreuses applications telles que l'homogénéisation, l'émulsification, la désagglomération, le broyage humide et la transformation des aliments.

Sonicateurs à sonde UIP500hdT (500W), UIP1000hdT (1000W) et UIP1500hdT (1500W) – chacun équipé d'un réacteur à flux ultrasonique



Demander une offre pour cet dispositif!

Pour recevoir une proposition, veuillez mettre vos coordonnées dans le formulaire ci-dessous. Une configuration de dispositif typique est présélectionnée. N'hésitez pas à revoir la sélection avant de cliquer sur le bouton pour demander la proposition.








Veuillez indiquer ci-dessous les informations que vous souhaitez recevoir :



  • UIP500 Transducteur

    composé d'un transducteur et d'un générateur d'ultrasons, fréquence des ultrasons 20kHz, système de réglage automatique de la fréquence, amplitude 25 microns, amplitude réglable de 20 à 100%, protection contre la marche à sec, degré de protection IP64, contrôle numérique, avec écran tactile couleur, minuteur intégré (0.1sec à 99 jours), arrêt lorsque l'énergie finale est arrivée : Ws, Wh, kWh ; calibrage automatique en cas de besoin : détermination de la puissance au repos en fonction de l'amplitude pour afficher l'entrée d'énergie effective, enregistrement des données : amplitude, puissance, temps, température sur carte combinée interne SD/USB (1 Go), affichage et télécommande par navigateur sur PC ou MAC sans installation de logiciel, avec capteur de température, indication de température : °C, °F (-50°C à 200°C), contrôle de la température : points d'enclenchement et de déclenchement variables (-50°C à 200°C), transducteur à câble de 3m vers le générateur, avec outils de montage, pavillon en titane avec filetage intérieur M14x1



  • pour une utilisation avec bride RFLA100, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 18mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 3,5



  • pour une utilisation avec bride RFLA100, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 22mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 2,4



  • pour une utilisation avec bride RFLA100, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 34mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 1,0



  • pour une utilisation avec bride RFLA100, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 40mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 0,7



  • pour un fonctionnement discontinu, le titane, le diamètre de la pointe 50 mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 0,5



  • avec rebord en acier inoxydable oscillation de découplage, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 50 mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 0,5



  • avec joint torique (2xNBR) à la sonotrode, diamètre 100 mm, en acier inoxydable, destiné à être utilisé avec sonotrodes BS4d18, BS4d22, BS4d34 ou BS4d40, avec le joint torique (NBR) pour le montage à l'écoulement des cellules FC100L1-1S ou FC100L1K-1S



  • réacteur décomposable en acier inoxydable, pression max. 5 bars, pour UIP500hdT à UIP2000hdT en combinaison avec bride pour sonotrode et support ST2, joints toriques NBR, raccords pour tubes (1/2 pouce) avec clip
    (des cellules d'écoulement personnalisées pouvant être pressurisées jusqu'à 100 barg sont disponibles sur demande)



  • réacteur en acier inoxydable decomposable avec chemise de refroidissementpour UIP500hdT à UIP2000hdT en combinaison avec la bride de sonotrode et le support ST2, joints toriques NBR, connecteurs de tube (fluide 1/2 pouce, refroidissement 1/4 pouce) avec clip
    (des cellules d'écoulement personnalisées pouvant être pressurisées jusqu'à 100 barg sont disponibles sur demande)



  • pour les cellules d'écoulement FC100L1-1S ou FC100L1K-1S, pour la réduction du volume du réacteur, destiné à être utilisé avec sonotrode BS4d18 (F) ou BS4d22 (F), des joints toriques en NBR, en acier inoxydable



  • Insert34, pour les cellules d'écoulement FC100L1-1S ou FC100L1K-1S, pour la réduction du volume du réacteur, destiné à être utilisé avec sonotrode BS4d18 (F), BS4d22 (F) ou BS4d34 (F), des joints toriques en NBR, en acier inoxydable



  • pour l'augmentation mécanique (ou diminution) de l'amplitude à la sonotrode, l'amplitude rapport 1: 1,2 (Ou 1: 0,83), le titane, le filetage femelle M14x1, destiné à être utilisé avec des boulons filetés de titane (TiM14x1)



  • pour l'augmentation mécanique (ou diminution) de l'amplitude à la sonotrode, l'amplitude rapport 1: 1,4 (Ou 1: 0,71), le titane, le filetage femelle M14x1, destiné à être utilisé avec des boulons filetés de titane (TiM14x1)



  • pour l'augmentation mécanique (ou diminution) de l'amplitude à la sonotrode, l'amplitude rapport 1: 1,8 (Ou 1: 0,56), le titane, le filetage femelle M14x1, destiné à être utilisé avec des boulons filetés de titane (TiM14x1)



  • pour l'augmentation mécanique (ou diminution) de l'amplitude à la sonotrode, l'amplitude rapport 1: 2,2 (Ou 1: 0,45), le titane, le filetage femelle M14x1, destiné à être utilisé avec des boulons filetés de titane (TiM14x1)



  • Support pour processeurs ultrasoniques UIP500hdT, UIP1000hdT et UIP2000hdT

    acier inoxydable poli électrolytiquement, requis pour des cellules d'écoulement FC100L1-1S ou FC100L1K-1S, réglable en hauteur de 370 à 590mm, plateau collecteur



  • LabLift, par exemple pour la sonication intense de liquides dans des béchers en verre en laboratoire.

    pour le positionnement facile des échantillons selon les sondes à ultrasons pour contrôler la profondeur d'immersion, empreinte 100x100mm, inox, réglable en hauteur: 50 à 125mm



  • Caisson d'insonorisation pour les ultrasons UIP500hdT, UIP1000hdT et UIP2000hdT afin de réduire l'émission sonore du traitement cavitationnel.

    UIP500hdT à UIP2000hdT, par exemple, pour une utilisation avec support cellules ST2 et flux FC100L1-1S ou FC100L1K-1S


Veuillez prendre note de notre Politique de confidentialité.


Sonicator avec écran tactile couleur

Écran tactile coloré pour une utilisation confortable des sonicateurs HielscherL'écran tactile coloré est une amélioration importante rendant l'appareil encore plus convivial. L'écran sensible au toucher et au stylet facilite la manipulation et garantit le réglage précis des paramètres de fonctionnement et l'affichage du réglage de la puissance ultrasonore. Le menu de contrôle numérique est intuitif à utiliser et dispose d'un menu de paramètres clairement structuré. Le réglage amplitude / puissance et le mode impulsion peuvent être réglés par un curseur tactile coloré (avec 1%, 5% ou 10% de pression). L'utilisateur décide s'il préfère l'affichage de l'amplitude et de la puissance comme des bargraphes colorés ou une représentation numérique. L'affichage peut être changé du mode d'affichage normal en mode BIG NUMBER, où un contraste élevé et une grande taille de police facilitent la lisibilité.

Commande de l'UIP500hdT via la télécommande du navigateur

Les ultrasons Hielscher peuvent être contrôlés à distance par le biais d'un navigateur. Les paramètres de sonication peuvent être surveillés et ajustés précisément aux exigences du processus. Grâce à sa nouvelle interface Web LAN, l'UIP500hdT peut être contrôlé à l'aide de n'importe quel navigateur commun, tel qu'Internet Explorer, Safari, Firefox, Mozilla, IE mobile / Safari. La connexion LAN est une installation plug-n-play simple qui ne nécessite aucune installation de logiciel. Le dispositif à ultrasons agit en tant que serveur / client DHCP et demande ou attribue automatiquement une adresse IP. L'appareil peut être utilisé directement depuis le PC / MAC ou à l'aide d'un commutateur ou d'un routeur. En utilisant un routeur sans fil préconfiguré en option, l'appareil peut être contrôlé depuis la plupart des smartphones ou des tablettes, par exemple l'iPad d'Apple. En utilisant le port-forwarding d'un routeur connecté, vous pouvez contrôler votre UIP500hdT via internet depuis n'importe où dans le monde – en utilisant votre téléphone intelligent ou tablette comme télécommande.

Réseau Intégré

Le UIP500hdT peut être exploité et contrôlé via LAN (réseau local, voir encadré à droite) qui facilite l'opération et permet une grande flexibilité de traitement. Toutes les informations du processus de sonication est enregistré sur la carte de données SD / USB, automatiquement. Un capteur mesure la température enfichable de façon permanente. Un capteur de pression disponible en option peut être branché en outre à enregistrer la pression.

Accord Automatique de Fréquence

Tous les appareils à ultrasons Hielscher sont équipés d'un réglage de fréquence automatique intelligent. Lorsque l'appareil est allumé, le générateur détecte la fréquence de fonctionnement optimale et assure que le dispositif fonctionne à cette fréquence. Le réglage automatique de la fréquence améliore l'efficacité énergétique globale et la fiabilité de nos appareils à ultrasons.

Sonicateur de qualité industrielle et d'une efficacité exceptionnelle

Le UIP500hdT est construit pour la production commerciale et répond aux normes industrielles. Sa conception robuste et durable a fait ses preuves dans de nombreuses installations commerciales à travers le monde, où il est utilisé pour la production et les applications lourdes. Ce processeur à ultrasons ne nécessite que très peu d'entretien, est facile à installer et simple à nettoyer et à désinfecter. Des réacteurs spéciaux à cellules d'écoulement conformes aux exigences avancées de NEP (nettoyage en place) et de SEP (stérilisation en place) sont également disponibles. Le transducteur de l'UIP500hdT est conforme à la norme IP64, ce qui permet de l'installer dans des environnements exigeants. Le transducteur peut supporter la saleté, la poussière, l'humidité, les opérations extérieures, etc., tandis que le générateur peut être placé à distance dans une autre zone.
(Cliquez pour agrandir!) L'efficacité énergétique globale est importante pour le traitement par ultrasons des liquides. L'efficacité décrit la quantité de la puissance est transmise à partir de la fiche dans le liquide. Nos homogénéisateurs à ultrasons ont un rendement global de plus de 80%.
Nos appareils à ultrasons ont une très grande efficacité dans la conversion de l'énergie électrique en oscillations mécaniques de la sonotrode, de sorte que les transducteurs de nos ultrasons de table ont un boîtier fermé. Le boîtier du transducteur ne comporte aucune fente d'aération. Étant donné que la perte d'énergie, qui provoquerait un échauffement dans le boîtier fermé du transducteur, est très faible, aucun refroidissement forcé, tel que de l'air comprimé ou de l'eau, n'est nécessaire. Cependant, le fait le plus important est qu'une plus grande quantité d'énergie est convertie en ondes ultrasonores dans le liquide, ce qui se traduit par une sonication plus intense. L'efficacité énergétique globale de l'UIP500hdT est d'environ 80-90 % de la prise d'alimentation dans le liquide (cliquez sur l'image ci-dessus pour agrandir le tableau).

Sonicateur avec contrôle total de l'amplitude et performances exceptionnelles

Cavitation ultrasonique dans l'eauLe UIP500hdT peut être exécuté en permanence à 500W. La puissance est transmise à une amplitude contrôlée, de sorte que le déplacement des vibrations ultrasoniques mécaniques au niveau de la sonotrode est constant dans toutes les conditions de charge (par exemple, en cas de fluctuations de la pression, de la viscosité, etc.) Vous pouvez modifier l'amplitude de 20 à 100 % au niveau du générateur et en montant l'un des différents amplificateurs. L'amplitude choisie est maintenue constante, tout en sonifiant n'importe quel matériau à n'importe quelle pression. Vous disposez ainsi d'un contrôle total sur le paramètre le plus important des ultrasons : l'amplitude.

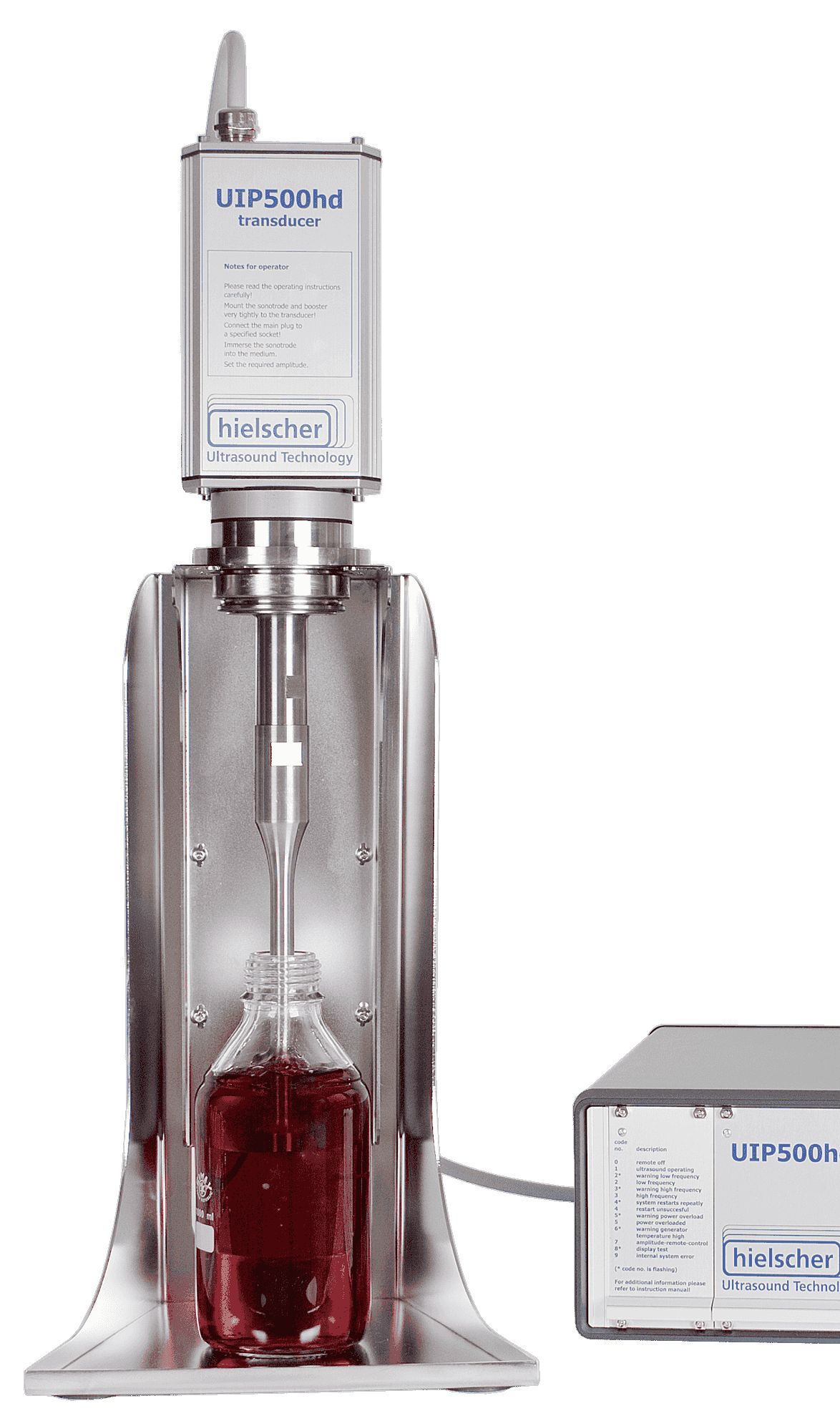

Le sonicateur à sonde UIP500hdT est utilisé pour le traitement de petits et moyens volumes en mode batch ou flow-through.

Processeur ultrasonique de table UIP500hdT (500 watts, 20kHz)

Demande d'information





Améliorer!
Si vous avez un prédécesseur comme le UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, vous pouvez mettre à jour votre appareil à la version numérique HDT. Cliquez ici pour en savoir plus sur la mise à niveau de HD à la version HDT!


L'Ultrasonicator UIP500hdT dans la recherche et la science

L'UIP500hdT est un puissant homogénéisateur à ultrasons de 500 watts, qui comble le fossé entre le laboratoire et l'industrie et est donc fréquemment utilisé dans les laboratoires de recherche et les centres de recherche et de développement.&D installations. Vous trouverez ci-dessous une sélection d'articles scientifiques présentant le processeur ultrasonique UIP500hdT. Les articles couvrent diverses applications telles que l'extraction par ultrasons d'ingrédients bioactifs à partir de matières végétales, l'inactivation des bactéries (pasteurisation) ainsi que la transestérification par ultrasons d'huiles et de graisses en biodiesel. Si vous recherchez une application spécifique et les références scientifiques correspondantes, veuillez nous contacter.


Des ultrasons de haute performance ! La gamme de produits Hielscher couvre l'ensemble du spectre, depuis les ultrasons compacts de laboratoire jusqu'aux systèmes ultrasoniques industriels complets, en passant par les unités de paillasse.

Hielscher Ultrasonics fabrique des homogénéisateurs à ultrasons de haute performance à partir d'une technologie de pointe. laboratoires à taille industrielle.
