Homogénéisateurs à ultrasons pour le traitement en laboratoire, à l’échelle pilote et à l’échelle industrielle
Les homogénéisateurs à ultrasons sont des outils puissants pour mélanger et homogénéiser des suspensions solide-liquide et liquide-liquide. L’homogénéisation par ultrasons est un procédé mécanique qui réduit la taille des particules dans un liquide afin qu’elles deviennent uniformément petites et se répartissent de manière homogène. Hielscher propose des homogénéisateurs à ultrasons puissants pour les applications en laboratoire et à l’échelle de production.
Homogénéisateurs à ultrasons pour un mélange, une dispersion, une émulsification et une réduction de la taille des particules fiables
Les homogénéisateurs à ultrasons Hielscher produisent une cavitation puissante et contrôlable pour obtenir des mélanges homogènes, des dispersions fines, des émulsions stables, des nanoémulsions, des lysats cellulaires et des particules de taille réduite. Des petits échantillons de laboratoire à la production industrielle continue, les sonicateurs Hielscher fournissent des résultats d’homogénéisation reproductibles pour la recherche, le développement de produits et la fabrication.
Que vous ayez besoin de traiter des millilitres en laboratoire, d’optimiser une formulation à l’échelle pilote ou d’assurer une production en ligne à haut débit, Hielscher propose des homogénéisateurs à ultrasons permettant un contrôle précis de l’amplitude, du temps, de la température, de la pression et de l’apport d’énergie. L’homogénéisation par ultrasons constitue ainsi une solution adaptable à différentes échelles, reproductible et efficace, pouvant remplacer les mélangeurs rotor-stator, les broyeurs à billes et les homogénéisateurs à haute pression.
Pourquoi choisir un homogénéisateur à ultrasons :
- Homogénéisation puissante : Créez des dispersions fines, des émulsions, des nanoémulsions et des suspensions homogènes.
- Contrôle précis du procédé : Ajustez l’amplitude, la puissance, le temps, la température et la pression pour obtenir des résultats reproductibles.
- Du laboratoire à l’échelle industrielle : Traitez de petits échantillons, de grands lots ou des flux continus.
- Adapté aux matériaux exigeants : Convient aux particules abrasives, aux suspensions à forte teneur en solides, aux matériaux fibreux, aux liquides visqueux et aux formulations complexes.
- Fonctionnement par lots et en ligne : Utilisez des récipients ouverts, des béchers, des réacteurs ou des cellules à circulation.
- Conception nécessitant peu d’entretien : Les géométries simples des sonotrodes et des cellules à circulation réduisent les efforts de nettoyage et l’usure.
- Conçu pour un fonctionnement 24/7 : Les systèmes à ultrasons industriels sont conçus pour un traitement continu intensif.
Indiquez-nous votre volume de traitement, la taille cible des particules ou des gouttelettes, la viscosité, la teneur en solides et le débit requis. Nous vous recommanderons le sonicateur de laboratoire, pilote ou industriel le mieux adapté.
Homogénéisateur à ultrasons UIP1000hdT, un puissant sonicateur de 1000 watts pour les nanodispersions et les nanoémulsions
Applications et effets des homogénéisateurs à ultrasons
Les homogénéisateurs à ultrasons sont des mélangeurs puissants et fiables, utilisés en laboratoire et dans l’industrie pour de nombreuses applications.
Un homogénéisateur à ultrasons peut être utilisé pour diverses applications, notamment :
- Homogénéisation : Les homogénéisateurs à ultrasons peuvent homogénéiser des échantillons pour créer des mélanges uniformes et de composition constante.
- Dispersion : Les homogénéisateurs à ultrasons peuvent être utilisés pour disperser des particules solides dans des liquides afin de créer des suspensions stables. La sonication est particulièrement efficace pour créer des nanodispersions.
- Émulsification : Les homogénéisateurs à ultrasons peuvent être utilisés pour créer des émulsions stables et des nanoémulsions en fragmentant et en dispersant des liquides non miscibles, tels que l’huile et l’eau.
- Rupture cellulaire : Les homogénéisateurs à ultrasons peuvent rompre les cellules pour en extraire les composants intracellulaires tels que les protéines, les acides nucléiques, les enzymes et les métabolites.
- Dégazage : Les homogénéisateurs à ultrasons peuvent être utilisés pour éliminer les gaz dissous dans les liquides, par exemple pour dégazer les solvants HPLC ou les fluides de refroidissement.
- Réactions chimiques assistées par ultrasons : Les homogénéisateurs à ultrasons peuvent également être utilisés pour des réactions chimiques assistées par sonication, telles que la synthèse sonochimique, la catalyse ou la dégradation.
Dans l’ensemble, les homogénéisateurs à ultrasons sont des outils polyvalents qui peuvent être utilisés pour un large éventail d’applications en recherche, en développement et dans les procédés industriels.

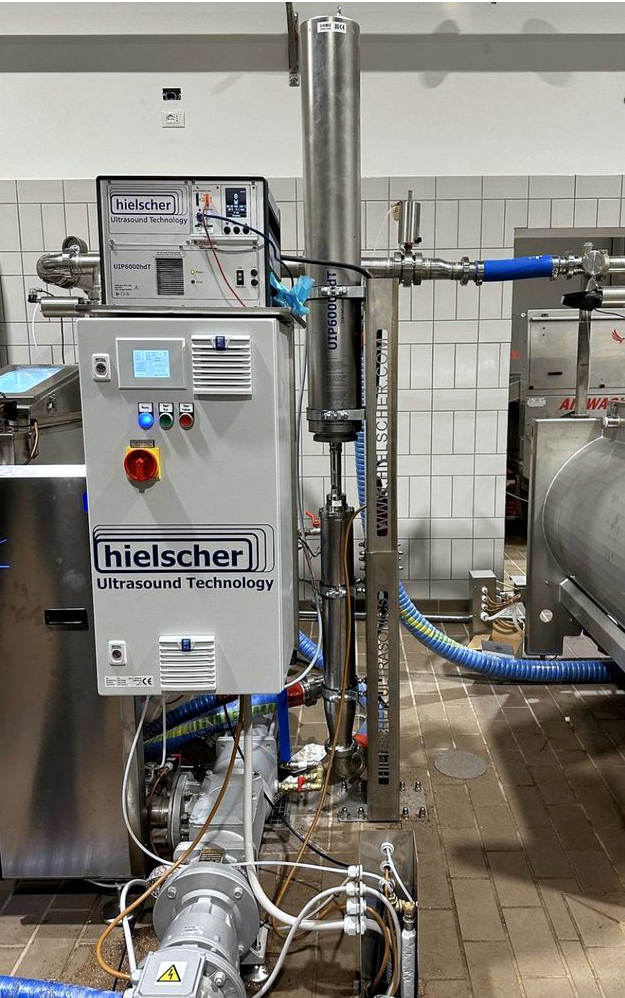

Sonicateur industriel UIP4000hdT avec cellules à circulation pour une production continue en ligne
Ultrasons de puissance pour la réduction de la taille des particules :
Lorsque les homogénéisateurs à ultrasons sont utilisés pour des applications telles que le mélange, la dispersion et l’émulsification, l’objectif est de réduire la taille des petites particules ou gouttelettes dans un liquide ou une suspension afin d’améliorer l’homogénéité et la stabilité du mélange. Ces particules (phase dispersée) peuvent être solides ou liquides. Une réduction du diamètre moyen des particules augmente le nombre de particules individuelles. Cela réduit la distance moyenne entre les particules et augmente leur surface. Le graphique montre la corrélation entre le diamètre des particules individuelles et la surface totale. La surface et la distance moyenne entre les particules peuvent influencer la rhéologie d’un liquide.
S’il existe une différence de densité relative entre les particules et le liquide, l’homogénéité du mélange peut influencer la stabilité de la dispersion. Si la taille des particules est similaire pour la majorité d’entre elles, la tendance à s’agglomérer pendant la sédimentation ou la remontée diminue, car les particules similaires ont une vitesse de remontée ou de sédimentation similaire.
Les dispersions obtenues par ultrasons présentent une distribution uniforme de la taille des particules, dont la taille a été réduite de manière homogène. Les courbes montrent la distribution granulométrique de la silice avant le traitement par ultrasons (courbe verte) et après la dispersion par ultrasons (courbe rouge).
Homogénéisateurs à ultrasons et homogénéisateurs à haute pression
Les homogénéisateurs à haute pression forcent le liquide à travers une vanne d’homogénéisation à très haute pression. Cela peut bien fonctionner pour les particules molles ou les gouttelettes, telles que les globules gras du lait. Toutefois, la présente page indique que les homogénéisateurs à haute pression peuvent présenter des limites lors du traitement de matériaux durs, abrasifs, fibreux ou filamenteux, car les vitesses élevées du liquide et les petits orifices des vannes provoquent de l’usure et réduisent la durée de vie des pompes ou des vannes.
Les homogénéisateurs à ultrasons fonctionnent différemment. Au lieu de forcer le matériau à travers un petit orifice de vanne, ils introduisent de l’énergie mécanique dans le liquide par l’intermédiaire d’une sonotrode vibrante. Cela crée une cavitation directement dans le milieu de traitement.
Avantages des homogénéisateurs à ultrasons
- Absence de petits orifices de vanne susceptibles de se boucher facilement
- Adaptés aux matériaux abrasifs et fibreux
- Réglage facile de l’intensité du procédé
- Possibilités de traitement par lots et en continu
- Faible nombre de pièces en contact avec le liquide et de pièces mobiles
- Désagglomération efficace des particules et réduction de la taille des gouttelettes
- Excellente aptitude au changement d’échelle, des essais en laboratoire à la production
Homogénéisateurs à ultrasons pour le laboratoire, l’échelle pilote et l’échelle industrielle
Hielscher propose des homogénéisateurs à ultrasons pour de nombreux volumes et débits de traitement. Les homogénéisateurs à ultrasons de laboratoire sont utilisés pour la préparation de petits échantillons, les essais de formulations, le traitement d’échantillons biologiques et la R&D. Les appareils à ultrasons pilotes et industriels sont utilisés pour le développement des procédés, le changement d’échelle, la production et le traitement continu en ligne.
La présente page indique une large plage d’échelles : les homogénéisateurs à ultrasons de laboratoire peuvent traiter des volumes d’environ 1,5 mL à 5 L, tandis que les homogénéisateurs à ultrasons industriels peuvent traiter des lots d’environ 0,5 à 2000 L ou des débits de 0,1 L à 20 m³ par heure.
| Catégorie d’homogénéisateur | Particulièrement adapté à | Applications typiques |
|---|---|---|
| Homogénéisateurs de laboratoire | Sonicateurs à sonde compacts pour les petits échantillons, les travaux de laboratoire, la R&D et le développement de formulations. | Préparation d’échantillons, rupture cellulaire, extraction d’ADN, d’ARN et de protéines, émulsions en petits lots, dispersion de nanoparticules, criblage de formulations et essais de faisabilité. |
| Homogénéisateurs à l’échelle pilote | Systèmes pilotes pour le développement de procédés, les études de changement d’échelle, l’optimisation des paramètres et la production de lots d’essai. | Optimisation de l’amplitude, de l’apport d’énergie, du temps et de la température, définition des paramètres de changement d’échelle, essais en flux continu, production de lots d’essai et validation de la viabilité économique du procédé. |
| Homogénéisateurs industriels | Systèmes à ultrasons industriels pour le traitement à grande échelle, la production continue et la fabrication à haut débit. | Production continue, homogénéisation de grands lots, dispersion de grands volumes, émulsification en ligne, broyage humide, intensification des procédés et fabrication 24/7. |
Choisir le bon homogénéisateur à ultrasons
Le choix du meilleur homogénéisateur à ultrasons dépend de l’objectif du procédé et des propriétés du matériau. Pour obtenir une recommandation d’équipement fiable, prenez en compte les paramètres suivants :
- Volume de l’échantillon ou du lot
- Débit en fonctionnement continu
- Viscosité du liquide
- Teneur en solides
- Dureté des particules
- Taille initiale des particules ou des gouttelettes
- Taille cible des particules ou des gouttelettes
- Sensibilité à la température
- Temps de traitement requis
- Besoin de refroidissement ou de contrôle de la pression
- Fonctionnement par lots, en recirculation ou en ligne en un seul passage
- Exigences de nettoyage et de compatibilité des matériaux
Nous pouvons recommander un homogénéisateur à ultrasons, une sonotrode, un amplificateur d’amplitude, une cellule à circulation et un dispositif de refroidissement adaptés en fonction de ces paramètres de procédé.
Pourquoi acheter un homogénéisateur à ultrasons Hielscher ?
Les homogénéisateurs à ultrasons Hielscher sont conçus pour une cavitation fiable, un contrôle reproductible du procédé et une longue durée de vie. Les systèmes sont destinés à être utilisés dans les laboratoires, les installations pilotes et les environnements industriels.
La page existante précise que les appareils à ultrasons Hielscher sont à amplitude régulée, ce qui signifie que l’amplitude sélectionnée est maintenue dans les conditions de fonctionnement. Elle souligne également que des paramètres de sonication identiques favorisent des résultats constants et reproductibles, ce qui est important pour la qualité des produits et le changement d’échelle.
Avantages des sonicateurs Hielscher :
- Appareils de traitement par ultrasons haute performance, du laboratoire à l’échelle industrielle
- Contrôle précis de l’amplitude
- Puissance, temps, température et pression réglables
- Traitement par lots et en ligne
- Sonotrodes et cellules à circulation robustes
- Peu de pièces en contact avec le liquide et nettoyage facile
- Adaptés aux matériaux abrasifs, fibreux et à forte teneur en solides
- Systèmes industriels pour un fonctionnement 24/7
- Conseil en procédés et assistance pour les applications
- Qualité allemande de conception et de fabrication
Le tableau ci-dessous présente des recommandations générales d’appareils en fonction du volume du lot ou du débit à traiter. Cliquez sur le modèle de sonicateur pour obtenir davantage d’informations sur chaque homogénéisateur à ultrasons.
| Volume du lot | Débit | Appareils recommandés |
|---|---|---|
| 0,5 à 1,5mL | sans objet | VialTweeter |
| 1 à 500mL | 10 à 200mL/min | UP100H |
| 10 à 2000mL | 20 à 400mL/min | UP200Ht, UP400St |
| 0,1 à 20L | 0,2 à 4L/min | UIP2000hdT |
| 10 à 100L | 2 à 10L/min | UIP4000hdT |
| 15 à 150L | 3 à 15L/min | UIP6000hdT |
| sans objet | 10 à 100L/min | UIP16000 |
| sans objet | supérieur | ensemble de UIP16000 |
Homogénéisateurs de tissus à ultrasons
Outre la préparation de dispersions et d’émulsions, les homogénéisateurs à ultrasons sont largement utilisés en biotechnologie, en biologie cellulaire et moléculaire et dans les sciences de la vie pour la lyse et le fractionnement cellulaires, la désintégration des tissus, l’extraction de composés intracellulaires ainsi que le cisaillement de l’ADN, de l’ARN et de la chromatine. Les homogénéisateurs à ultrasons sont disponibles pour la préparation d’échantillons allant de très petits volumes (0,1mL) à de très grands volumes destinés aux procédés industriels (par exemple, l’extraction de composés bioactifs pour la fabrication de compléments alimentaires).
Pour désintégrer des tissus avec un homogénéisateur à ultrasons, une solution tampon isotonique est utilisée afin de prévenir les dommages osmotiques. Les homogénéisateurs à ultrasons Hielscher sont équipés d’un capteur de température et d’un réglage de contrôle de la température, qui permettent de maintenir les échantillons dans une plage de température bien contrôlée.
Pour plus de détails sur les homogénéisateurs de tissus à ultrasons, cliquez ici !
FAQ : Homogénéisateurs à ultrasons
Qu’est-ce qu’un homogénéisateur à ultrasons ?
Un homogénéisateur à ultrasons est un appareil à ultrasons de forte puissance utilisé pour mélanger, disperser, émulsifier, désagglomérer, désintégrer ou réduire la taille des particules et des gouttelettes dans les liquides. Il utilise une sonde vibrante pour générer une cavitation acoustique dans le liquide.
Comment fonctionne l’homogénéisation par ultrasons ?
L’homogénéisation par ultrasons fonctionne par cavitation acoustique. Les ultrasons de haute intensité créent des bulles microscopiques qui s’effondrent violemment. Cela produit des forces de cisaillement, des turbulences et des collisions entre particules qui réduisent la taille des particules ou des gouttelettes et améliorent l’homogénéité du mélange.
À quoi sert un homogénéisateur à ultrasons ?
Les homogénéisateurs à ultrasons sont utilisés pour la dispersion, l’émulsification, la nanoémulsification, le broyage humide, la réduction de la taille des particules, la lyse cellulaire, la désintégration des tissus, le dégazage, l’extraction et les réactions sonochimiques.
Quelle est la différence entre un homogénéisateur à ultrasons et un sonicateur à sonde ?
Ces termes sont souvent utilisés pour désigner le même type d’équipement. Un sonicateur à sonde est un homogénéisateur à ultrasons qui transmet les ultrasons directement dans le liquide par l’intermédiaire d’une sonde ou d’une sonotrode.
Les homogénéisateurs à ultrasons peuvent-ils produire des nanoémulsions ?
Oui. Les homogénéisateurs à ultrasons sont largement utilisés pour produire des émulsions fines et des nanoémulsions en réduisant la taille des gouttelettes et en améliorant leur répartition dans les systèmes huile-eau ou eau-huile.
Les homogénéisateurs à ultrasons peuvent-ils disperser des nanoparticules ?
Oui. Les homogénéisateurs à ultrasons sont très efficaces pour disperser des nanoparticules et fragmenter les agglomérats de particules dans les liquides. Ils sont utilisés pour des matériaux tels que la silice, les pigments, le graphite, le graphène, les nanotubes de carbone (CNTs), les oxydes métalliques, les céramiques et les catalyseurs.
Les homogénéisateurs à ultrasons conviennent-ils aux matériaux abrasifs ?
Oui. Les homogénéisateurs à ultrasons conviennent à de nombreuses particules abrasives ou dures, car ils ne reposent pas sur de petits orifices de vanne comme les homogénéisateurs à haute pression. La présente page Hielscher désigne spécifiquement les matériaux abrasifs tels que les pigments, les agents de polissage et les oxydes métalliques comme difficiles à traiter avec les homogénéisateurs à haute pression.
Les homogénéisateurs à ultrasons peuvent-ils traiter des liquides visqueux ?
Oui. Les homogénéisateurs à ultrasons peuvent traiter de nombreux liquides visqueux et suspensions. La configuration optimale dépend de la viscosité, de la géométrie du récipient, du débit, de la taille de la sonotrode et des besoins de refroidissement.
L’homogénéisation par ultrasons peut-elle être transposée à une plus grande échelle ?
Oui. L’homogénéisation par ultrasons peut être transposée des essais en laboratoire à la production pilote et industrielle. Hielscher propose des homogénéisateurs à ultrasons pour de petits volumes d’échantillons, de grands lots et le traitement continu en ligne.
Quels paramètres contrôlent l’homogénéisation par ultrasons ?
Les paramètres importants comprennent l’amplitude, le temps de sonication, l’apport d’énergie, la température, la pression, le volume de liquide, le débit, la viscosité, la concentration en particules et la géométrie de la sonotrode.
L’homogénéisation par ultrasons est-elle reproductible ?
Oui, lorsque les paramètres du procédé sont contrôlés. Les homogénéisateurs à ultrasons Hielscher sont à amplitude régulée, ce qui favorise des conditions de sonication reproductibles et des résultats constants.
Quel homogénéisateur à ultrasons Hielscher dois-je choisir ?
Le modèle approprié dépend du volume de l’échantillon, du débit, de la viscosité, de la concentration en solides, de la taille cible des particules ou des gouttelettes et du fonctionnement par lots ou en ligne du procédé. Les utilisateurs en laboratoire choisissent généralement des appareils à ultrasons compacts, tandis que les utilisateurs industriels sélectionnent des systèmes de forte puissance avec des cellules à circulation ou des réacteurs.
Bibliographie / Références
-
1000hd
- Badgujar, N.P.; Bhoge, Y.E.; Deshpande, T.D.; Bhanvase, B.A.; Gogate, P.R.; Sonawane, S.H.; Kulkarni, R.D. (2015): Ultrasound assisted organic pigment dispersion: advantages of ultrasound method over conventional method. Pigment; Resin Technology, Vol. 44 No. 4, 2015. 214-223.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019. 88-105.
- Alex Patist, Darren Bates (2008): Ultrasonic innovations in the food industry: From the laboratory to commercial production. Innovative Food Science & Emerging Technologies, Volume 9, Issue 2, 2008. 147-154.
- Almir Draganović, Antranik Karamanoukian, Peter Ulriksen, Stefan Larsson (2020): Dispersion of microfine cement grout with ultrasound and conventional laboratory dissolvers. Construction and Building Materials, Volume 251, 2020.
- Anastasia V. Tyurnina, Iakovos Tzanakis, Justin Morton, Jiawei Mi, Kyriakos Porfyrakis, Barbara M. Maciejewska, Nicole Grobert, Dmitry G. Eskin 2020): Ultrasonic exfoliation of graphene in water: A key parameter study. Carbon, Vol. 168, 2020.
7 homogénéisateurs à ultrasons UIP1000hdT (7x 1kW de puissance ultrasonore) installés en un ensemble pour le traitement industriel à haut débit
Hielscher Ultrasonics fabrique des homogénéisateurs à ultrasons haute performance, de l’échelle du laboratoire à l’échelle industrielle.
