UIP1000hdT – Puissant et polyvalent Homogénéisateur

Le UIP1000hdT (1000W, 20kHz) est un dispositif à ultrasons puissant et adaptable pour les tests de laboratoire et la transformation industrielle des liquides. Il est utilisé pour des applications telles que émulsification, Dispersion & broyage fin des particules, lyse & Extraction, Dissolution ou Réactions sonochimiques. écran tactile couleur, navigateur contrôle à distance, l'enregistrement automatique des données, carte SD intégré et capteurs de température et de pression permettent enfichables pour le contrôle des processus précis et le confort de fonctionnement..

Le UIP1000hdT est le lien puissant entre les tests de laboratoire et le traitement industriel des liquides. Il combine la flexibilité et la maniabilité nécessaire dans la recherche et le développement avec une performance exceptionnelle en fonctionnement robuste. Pour cette raison, cet appareil unique est utilisé pour les tests de faisabilité à l'échelle de laboratoire, l'optimisation des processus, et la démonstration de processus pour les processus de liquide à ultrasons.

Système adaptable en vue de remplir R&besoins D

Étant donné que le UIP1000hdT est très souple et adaptable, il est utilisé dans de nombreux R&D installations et universités, aujourd'hui. La flexibilité de l'UIP1000hdT résulte d'une longue liste d'accessoires de collecteur, tels que les sonotrodes, les boosters et les cellules de flux. En combinaison avec une sonotrode et le support, vous pouvez soniquer des béchers d'échantillon (cliquez pour agrandir l'image) pour tester diverses formulations liquides pour leur réponse à la sonication. Pour le traitement de lots de plus de 5 litres, nous recommandons généralement d'utiliser un réacteur à cellule de débit (mode flux) pour obtenir une meilleure qualité de traitement. Lorsqu'elle est utilisée avec une Flow Cell (image de droite), vous pouvez faire des recirculations plus importantes pour établir la corrélation entre les paramètres, tels que l'amplitude, la pression et la composition du liquide, ainsi que les résultats et l'efficacité du procédé. Lorsqu'il est utilisé pour la sonication de liquides en mode flux, l'UIP1000hdT peut généralement traiter entre 0,5 et 4,0 L / min (le taux réel dépendra de votre processus). Comme l'UIP1000hdT est pleine de qualité industrielle, Il peut être utilisé 24 heures par jour (24h / 7j). Un UIP1000hdT peut généralement traiter environ. 1 à 5m3 par jour. Pour un débit de production plus élevé, nous vous recommandons d'utiliser soit des unités multiples ou l'un des plus grands appareils à ultrasons:

Haute puissance et le contrôle de processus complet

sonication puissant est la solution de traitement pour des applications de traitement de liquides multiples, tels que Émulsion, Dispersion, fraisage ou Dissolution. Le UIP1000hdT fournit des ondes ultrasonores intenses pour accomplir des tâches exigeantes sans problème. Afin d'assurer une cohérence la qualité des processus, Non seulement la puissance délivrée est essentielle, la le contrôle et la surveillance de tous les paramètres importants du processus C est la clé. La nouvelle génération de ultrasonicators HDT permet à l'opérateur de piloter le dispositif à ultrasons via l'écran tactile ou navigateur télécommande. Tous les paramètres de processus pertinents – tels que l'amplitude, le temps de sonication, température et pression – sont automatiquement enregistrées et sauvegardées sous forme de fichier CSV sur la carte SD intégré.

De ce fait, la nouvelle UIP1000hdT fournit la même puissance à ultrasons comme UIP1000hd prédécesseur, mais se distingue par un large éventail de fonctionnalités supplémentaires, ce qui rend le processus d'ultrasons beaucoup plus convivial. Du point de vue opérationnel, le contrôle précis de tous les paramètres de processus à ultrasons sont des fonctions clés absolut.

Le UIP1000hdT un coup d'oeil

  • 1000 watts de puissance appareil à ultrasons
  • fiable pour les processus de sonication lourds
  • fonctionnement 24/7
  • niveau industriel
  • plein écran tactile couleur
  • Contrôle à Distance par Navigateur Internet
  • l'enregistrement des données de paramètres de processus
  • Carte intégrée SD
  • capteur de température
  • capteur de pression (en option)
  • connexion LAN
  • Connexion Ethernet
  • aucune installation de logiciel
  • Accord Automatique de Fréquence

Écran Tactile Couleur

écran tactile couleur de la nouvelle série HDT de ultrasonicators industriels HielscherL'écran tactile coloré est une amélioration importante rendant l'appareil encore plus convivial. L'écran sensible au toucher et au stylet facilite la manipulation et garantit le réglage précis des paramètres de fonctionnement et l'affichage du réglage de la puissance ultrasonore. Le menu de contrôle numérique est intuitif à utiliser et dispose d'un menu de paramètres clairement structuré. Le réglage amplitude / puissance et le mode impulsion peuvent être réglés par un curseur tactile coloré (avec 1%, 5% ou 10% de pression). L'utilisateur décide s'il préfère l'affichage de l'amplitude et de la puissance comme des bargraphes colorés ou une représentation numérique. L'affichage peut être changé du mode d'affichage normal en mode BIG NUMBER, où un contraste élevé et une grande taille de police facilitent la lisibilité.

Contrôle à Distance par Navigateur Internet

processeurs industriels Hielscher de la série HDT peut être utilisé confortable et convivial via la télécommande du navigateur. En raison de sa nouvelle interface Web LAN, le UIP1000hdT peut être contrôlé à l'aide d'un navigateur commun, comme Internet Explorer, Safari, Firefox, Mozilla, mobile IE / Safari. La connexion LAN est une configuration simple plug-n-play qui ne nécessite aucune installation de logiciel. Les actes de l'appareil à ultrasons comme serveur / client DHCP et les demandes ou affecte automatiquement une adresse IP. Le dispositif peut être utilisé directement à partir du PC / MAC ou à l'aide d'un commutateur ou un routeur. Utilisation d'un routeur sans fil pré-configuré en option, le dispositif peut être commandé à partir de la plupart des téléphones intelligents ou des ordinateurs de comprimés, par exemple, l'iPad d'Apple. Utilisation de la redirection de port d'un routeur connecté, vous pouvez contrôler votre UIP1000hdT via Internet partout dans le monde – en utilisant votre téléphone intelligent ou tablette comme télécommande.

Réseau Intégré

Le UIP1000hdT peut être exploité et contrôlé via LAN (réseau local, voir encadré à droite) qui facilite l'opération et permet une grande flexibilité de traitement. Toutes les informations du processus de sonication est enregistré sur la carte SD de données, automatiquement. Un capteur mesure la température enfichable de façon permanente. Un capteur de pression disponible en option peut être branché en outre à enregistrer la pression.

Accord Automatique de Fréquence

Tous les appareils à ultrasons Hielscher sont équipés d'un réglage de fréquence automatique intelligent. Lorsque l'appareil est allumé, le générateur détecte la fréquence de fonctionnement optimale et assure que le dispositif fonctionne à cette fréquence. Le réglage automatique de la fréquence améliore l'efficacité énergétique globale et la fiabilité de nos appareils à ultrasons.

Qualité industrielle et de l'efficacité exceptionnelle

Le UIP1000hd est conçu et construit pour la production commerciale. Il prouve sa conception solide, durable dans plus de mille installations commerciales dans le monde entier où il est utilisé dans la production quotidienne. Ce processeur à ultrasons nécessite peu d'entretien, Est facile à installer et facile à nettoyer et à désinfecter. réacteurs de cellule d'écoulement spéciaux répondant aux exigences avancées CIP (nettoyage en place) et SIP (stérilisation en place) sont également disponibles. Le transducteur de la UIP1000hdT est qualité IP65, De sorte qu'il peut être installé dans des environnements exigeants (Saleté, la poussière, l'humidité, etc. d'opération à l'extérieur), tandis que le générateur peut être placé à distance dans une autre zone.L'efficacité énergétique globale est importante pour l'ultrasonisation des liquides. L'efficacité décrit la quantité de puissance transmise de la prise au liquide. Nos appareils de sonication ont une efficacité globale de plus de 80%.
Étant donné que les appareils à ultrasons Hielscher ont une très haute efficacité dans la conversion d'énergie électrique en oscillations mécaniques de la sonotrode, notre transducteur peut être intégré dans des boîtiers fermés. Il n'y a pas ouïes dans le cas du transducteur. Comme la perte d'énergie, ce qui provoque une montée en température dans le boîtier du transducteur de fermeture est très faible, aucun refroidissement forcé, tel que l'air comprimé ou de l'eau est nécessaire. Plus important encore, cela signifie que plus d'énergie est transmis, ce qui entraîne dans le liquide un mieux sonication. L'efficacité énergétique globale du UIP1000hdT est d'environ. 80-90% par rapport à la prise d'alimentation dans le liquide (cliquez sur l'image ci-dessus pour agrandir le tableau).

Plein Amplitude Contrôle et haute performance

Cavitation ultrasonique dans l'eauLe UIP1000hdT peut être fonctionner à 1000W en continu. La puissance est transmise à une amplitude contrôlée, de sorte que l'amplitude des vibrations ultrasoniques mécaniques de la sonotrode est constante dans toutes les conditions de charge. Vous pouvez changer l'amplitude de 20 à 100% au niveau du générateur et en utilisant différents klaxons de booster. L'amplitude choisie est maintenue constante, tout en soniquant n'importe quel matériau à n'importe quelle pression. Cette fonction vous permet de un contrôle total sur le paramètre le plus important sonication: Amplitude.

Demander une offre pour cet dispositif!

Pour recevoir une proposition, veuillez mettre vos coordonnées dans le formulaire ci-dessous. Une configuration de dispositif typique est présélectionnée. N'hésitez pas à revoir la sélection avant de cliquer sur le bouton pour demander la proposition.








Veuillez indiquer ci-dessous les informations que vous souhaitez recevoir :



  • Transducteur de l'UIP1000hd

    1000 watts consistant en transducteur ultrasonique et générateur, fréquence ultrasonique 20kHz, système de réglage automatique de fréquence, amplitude 25 microns, amplitude réglable de 20 à 100%, protection contre la marche à sec, qualité IP64, commande numérique, avec écran tactile coloré, compte à rebours intégré (0,1sec à 99 jours), arrêt lorsque l'apport d'énergie final atteint: Ws, Wh, kWh; calibrage automatique en cas de besoin: détermination de la puissance inactive dépendante de l'amplitude pour supprimer l'entrée d'énergie effective, enregistrement de données: amplitude, puissance, temps, température sur carte SD interne (1GB), affichage et télécommande via navigateur sur PC ou MAC sans installation logicielle , avec sonde de température, indication de la température: ° C, ° F (-50 ° C à 200 ° C), surveillance de la température: points d'arrêt / marche variables (-50 ° C à 200 ° C), capteur de câble de 3m à générateur , avec outils de montage, corne en titane avec filetage femelle M14x1



  • pour une utilisation avec bride RFLA100, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 18mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 3,5



  • pour une utilisation avec bride RFLA100, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 22mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 2,4



  • pour une utilisation avec bride RFLA100, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 34mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 1,0



  • pour une utilisation avec bride RFLA100, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 40mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 0,7



  • pour un fonctionnement discontinu, le titane, le diamètre de la pointe 50 mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 0,5



  • avec rebord en acier inoxydable oscillation de découplage, pour cellule d'écoulement ou une opération discontinue, le titane, le diamètre de la pointe 50 mm, Filetage M14x1, env. longueur 125mm (w / o fil), le rapport d'amplitude env. 1: 0,5



  • avec joint torique (2xNBR) à la sonotrode, diamètre 100 mm, en acier inoxydable, destiné à être utilisé avec sonotrodes BS4d18, BS4d22, BS4d34 ou BS4d40, avec le joint torique (NBR) pour le montage à l'écoulement des cellules FC100L1-1S ou FC100L1K-1S



  • réacteur en acier inoxydable decomposable, max. pression 10 bar, pour UIP500hdT à UIP2000hdT en combinaison avec la bride de sonotrode et d'éligibilité ST2, NBR joints toriques, des connecteurs de tube (1/2 de pouce) avec clip



  • réacteur en acier inoxydable decomposable avec chemise de refroidissement, Max. pression 10 bar, pour UIP500hdT à UIP2000hdT en combinaison avec la bride de sonotrode et de se ST2, NBR joints toriques, des connecteurs de tube (1/2 pouce de fluide de refroidissement, 1/4 de pouce) avec clip



  • pour les cellules d'écoulement FC100L1-1S ou FC100L1K-1S, pour la réduction du volume du réacteur, destiné à être utilisé avec sonotrode BS4d18 (F) ou BS4d22 (F), des joints toriques en NBR, en acier inoxydable



  • Insert34, pour les cellules d'écoulement FC100L1-1S ou FC100L1K-1S, pour la réduction du volume du réacteur, destiné à être utilisé avec sonotrode BS4d18 (F), BS4d22 (F) ou BS4d34 (F), des joints toriques en NBR, en acier inoxydable



  • pour l'augmentation mécanique (ou diminution) de l'amplitude à la sonotrode, l'amplitude rapport 1: 1,2 (Ou 1: 0,83), le titane, le filetage femelle M14x1, destiné à être utilisé avec des boulons filetés de titane (TiM14x1)



  • pour l'augmentation mécanique (ou diminution) de l'amplitude à la sonotrode, l'amplitude rapport 1: 1,4 (Ou 1: 0,71), le titane, le filetage femelle M14x1, destiné à être utilisé avec des boulons filetés de titane (TiM14x1)



  • pour l'augmentation mécanique (ou diminution) de l'amplitude à la sonotrode, l'amplitude rapport 1: 1,8 (Ou 1: 0,56), le titane, le filetage femelle M14x1, destiné à être utilisé avec des boulons filetés de titane (TiM14x1)



  • pour l'augmentation mécanique (ou diminution) de l'amplitude à la sonotrode, l'amplitude rapport 1: 2,2 (Ou 1: 0,45), le titane, le filetage femelle M14x1, destiné à être utilisé avec des boulons filetés de titane (TiM14x1)



  • Support pour processeurs ultrasoniques UIP500hdT, UIP1000hdT, UIP1500hdT et UIP2000hdT

    acier inoxydable poli électrolytiquement, requis pour des cellules d'écoulement FC100L1-1S ou FC100L1K-1S, réglable en hauteur de 370 à 590mm, plateau collecteur



  • LabLift, par exemple pour la sonication intense de liquides dans des béchers en verre en laboratoire.

    pour le positionnement facile des échantillons selon les sondes à ultrasons pour contrôler la profondeur d'immersion, empreinte 100x100mm, inox, réglable en hauteur: 50 à 125mm



  • Caisson d'insonorisation pour les ultrasons UIP500hdT, UIP1000hdT et UIP2000hdT afin de réduire l'émission sonore du traitement cavitationnel.

    UIP500hdT à UIP2000hdT, par exemple, pour une utilisation avec support cellules ST2 et flux FC100L1-1S ou FC100L1K-1S


Veuillez prendre note de notre Politique de confidentialité.

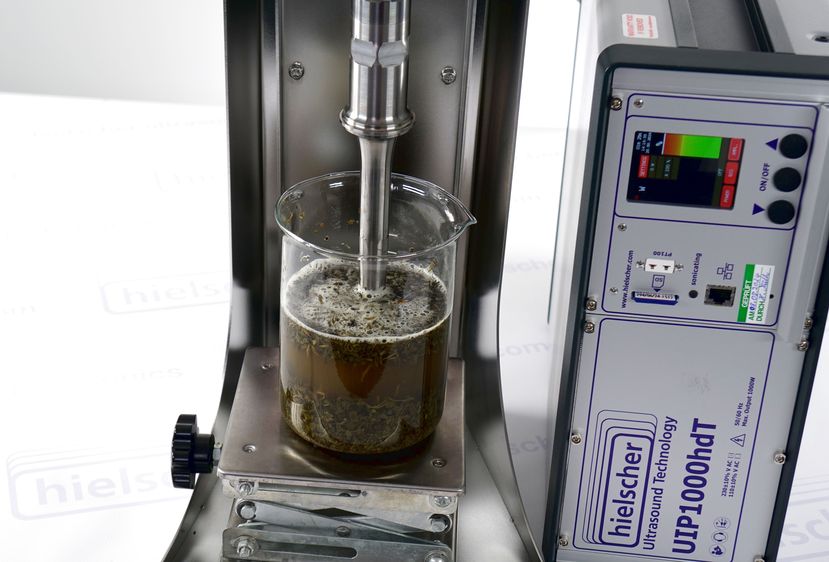

Le UIP1000hdT peut être utilisé pour sonication bécher ainsi qu'avec réacteur à cellule d'écoulement (Cliquez pour agrandir!)

UIP1000hdT

Demande d'information




Notez notre Politique de confidentialité.

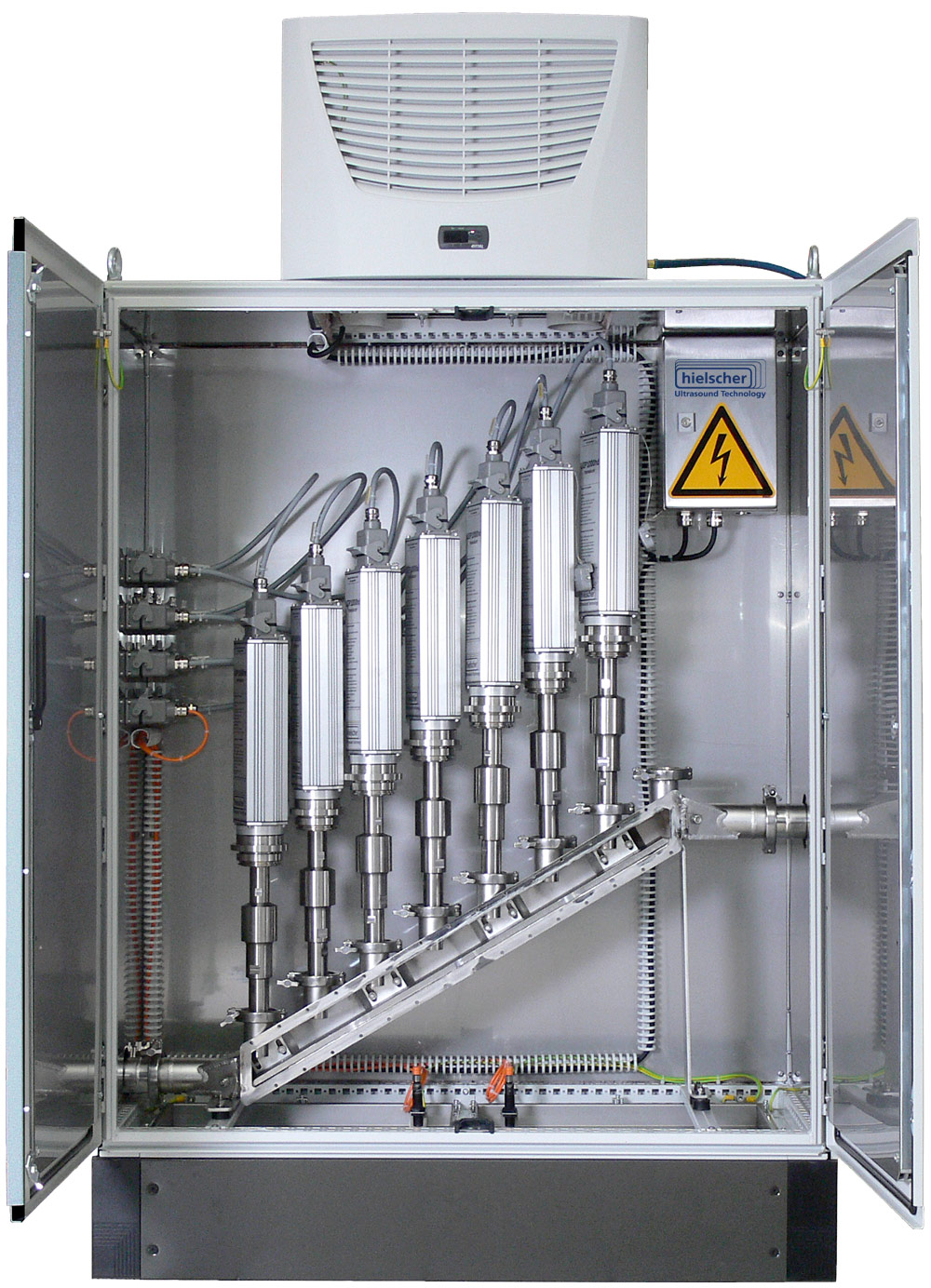

Groupe de 7 x 1kW homogénéisateurs à ultrasons (Cliquez pour agrandir!)

Système de traitement par ultrasons de 7 x UIP1000hdT

Améliorer!
Si vous avez un prédécesseur comme le UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, vous pouvez mettre à jour votre appareil à la version numérique HDT. Cliquez ici pour en savoir plus sur la mise à niveau de HD à la version HDT!

Diverses configurations du système
processus de sonication de flux de volume peuvent être efficacement remplies par une configuration accréditive continue (Cliquez pour agrandir!)
installation à ultrasons pour la recirculation discrète (Cliquez pour agrandir!)
Ce tableau montre une configuration typique pour le traitement continu par ultrasons (Cliquez pour agrandir!)

ensemble de recirculation à ultrasons: UIP1000hdT avec cellule d'écoulement, le réservoir et la pompe (Cliquez pour agrandir!)

UIP1000hdT avec cellule d'écoulement et de la pompe

ensemble UIP1000hdT – Bon rapport qualité à un bon prix

(Cliquer pour agrandir!) Ultrasonication dispositif puissant UIP1000 avec générateur d'ultrasons, un transducteur, corne de rappel, sonotrode et l'écoulement à travers le récipient.L'ensemble UIP1000hdT comprend tous les éléments généralement nécessaires à la recherche et les essais des processus liquides à ultrasons. Il combine la puissance, 1000 watts processeur numérique à ultrasons UIP1000hdT avec une cellule d'écoulement robuste en acier inoxydable, deux sonotrodes, booster et un capteur de température de sorte que vous pouvez modifier tous les paramètres importants aux processus de liquides à ultrasons.
Cet ensemble est un installation convenable pour R&D, à l'échelle pilote et petite production niveau pour tout type de traitement de liquide à ultrasons.

Le UIP1000hdT est très facile à utiliser de sorte que vous pouvez avoir votre appareil en marche en quelques minutes. Sa caractéristique de commande d'amplitude maintient une amplitude constante dans toutes les conditions de charge. Cela vous donne reproductibles conditions de fonctionnement. Vous pouvez varier l'amplitude électronique et mécanique, de sorte que vous pouvez traiter votre liquide à différentes amplitudes. Si nécessaire, il peut être utilisé sur une base 24/7.
En plus de cela, vous pouvez pressuriser le récipient de réacteur en acier inoxydable à des pressions allant jusqu'à 10 ATM.
Cet appareil peut être facilement intégré dans liquides existants circulations. Il n'y a pas moyen plus facile d'explorer le potentiel de l'échographie et la cavitation pour votre produit et processus. Tous les résultats obtenus avec cet appareil peuvent être facilement mis à l'échelle vers le haut. Cela vous permet de mettre en œuvre vos résultats dans le niveau de production à bas coûts d'investissement et d'entretien.

Si vous avez besoin d'aide pour obtenir votre processus opérationnel, nous serons là pour vous aider. Nous avons une connaissance approfondie en matière d'échographie, cavitation et traitement liquide. Sur la base de cela, nous pouvons vous conseiller sur le choix des paramètres les plus appropriés et sur l'optimisation des processus. Notre processus de longue dossier que nous mis à l'échelle en place, nous permet de vous fournir les connaissances et les technologies essentielles pour transférer vos résultats à ce que la taille que vous voulez.

Afin de faciliter la première étape dans la recherche et l'élargissement, nous vous proposons ce pack complet à prix spécial.

Demander une offre pour cet dispositif!

Pour recevoir une proposition, veuillez mettre vos coordonnées dans le formulaire ci-dessous. Une configuration de dispositif typique est présélectionnée. N'hésitez pas à revoir la sélection avant de cliquer sur le bouton pour demander la proposition.








Veuillez indiquer ci-dessous les informations que vous souhaitez recevoir :



  • consiste en:

    • 1 x UIP1000hdT (Processeur à ultrasons numérique)
    • 1 x FC100L1-1S (Cellule d'écoulement)
    • 1 x BS4d22 (Sonotrode)
    • 1 x BS4d40 (Sonotrode)
    • 1 x RFLA100 (O-ring-bride)
    • 1 x B4-1.8 (Corne d'appoint)
    • 1 x ST2 (supporter)

Veuillez prendre note de notre Politique de confidentialité.
