UIP4000hdT – 4kW højtydende ultralyd
UIP4000hdT leverer op til 4kW ultralydseffekt og er en pålidelig produktionsmaskine selv under krævende forhold. Den er designet til industrielle processer med et højere energibehov og store mængder. UIP4000hdT er en robust og kraftfuld ultralydsprocessor.
Typiske anvendelser af UIP4000hdT inkluderer
- Homogenisering,
- emulgering,
- Sprede &
- Partikelfinfræsning,
- Ekstraktion,
- Malaxering af olivenolie,
- Opløse eller
- Sonokemiske reaktioner såsom
- Sono-syntese og
- Sono-katalyse.
Dette højeffektsystem er særligt gunstigt, da der ikke er behov for yderligere kølemedier, såsom vand eller trykluft. Det specielle design af dette system gør det muligt at bruge det under ekstreme driftsforhold, såsom støv, snavs, temperatur og fugtighed. Ultralydsprocessoren består af titanium og rustfrit stål. Den oscillationsfri flange har vist sig at være meget nyttig til integration i maskiner og anlæg. Den er blevet tilpasset de nye tekniske forhold med hensyn til korrekt svingningsadfærd.
Det modulære koncept i UIP4000hdT giver dig et kraftfuldt og alligevel meget pladsbesparende system. Transduceren og generatoren er anbragt separat fra hinanden og er forbundet via kabler. Det selvstændige design reducerer det arbejde, der kræves til installation, drift og vedligeholdelse til et minimumsniveau. Flere UIP4000hdT-moduler kan nemt kombineres for at danne klynger med højere proceskapacitet.
4kW behandlingskapacitet | ||
---|---|---|
Proces |
Flowhastighed
|
|
Transesterificering af biodiesel |
1 til 3m³/time
|
|
emulgeringfx. olie/vand |
0.4 til 2m³/t
|
|
celle ekstraktionfx. alger |
0.1 til 0.8m³/t
|
|
Sprede / deagglomeration |
0.02 til 0.4m³/t
|
|
vådfræsning og slibning |
0.01 til 0.02m³/t
|

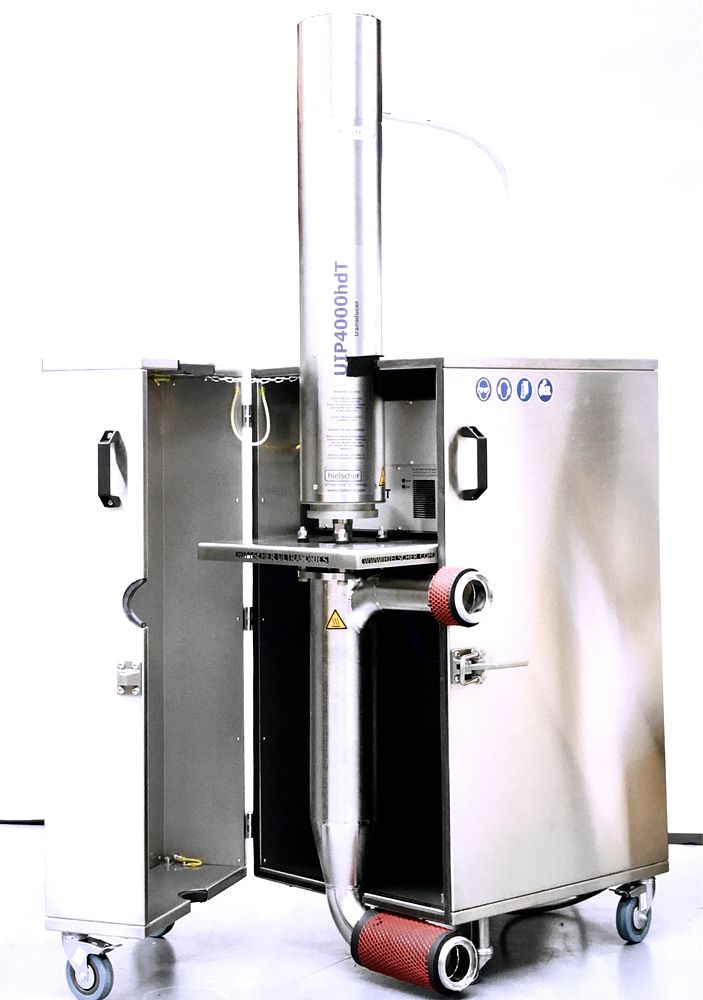

Generelt er flowcellen såvel som ultralydstransduceren placeret i et dobbeltvægget rustfrit stålkabinet, der leveres med en meget effektiv lydisolering. Om nødvendigt kan UIP4000hdT bruges til sonikering af væsker i brugerdefinerede specifikke reaktorer. Selvfølgelig er UIP4000hdT i stand til at køre kontinuerligt med fuld effekt (24 timer / 7 dage) som alle ultralydssystemer fra Hielscher Ultrasonics.

Hielscher UIP4000hdT – 4kW højtydende ultralyd til processer i gennemstrømningstilstand
UIP4000hdT på et øjeblik
- 4000 watt kraftfuld ultralydsapparat
- Pålidelig til tunge sonikeringsprocesser
- 24/7 drift
- Industriel kvalitet
- Farvet berøringsskærm
- Gennemse fjernbetjening
- automatisk dataregistrering af effekt, amplitude, sonikeringstid, temperatur, tryk
- integreret SD/USB ComboCard
- Temperaturføler, der kan tilsluttes
- Stikbar tryksensor (valgfri tilgængelig)
- LAN-forbindelse
- Ethernet-forbindelse
- Ingen softwareinstallation
- Automatisk frekvensindstilling
Berøringsskærm i fuld farve

Browser fjernbetjening
UIP4000hdT kan styres ved hjælp af enhver almindelig browser, såsom Internet Explorer, Safari, Firefox, Mozilla, mobil IE/Safari ved hjælp af den nye LAN-webgrænseflade. LAN-forbindelsen er en meget enkel plug-n-play-opsætning og kræver ingen softwareinstallation. Ultralydsenheden fungerer som DHCP-server / klient og anmoder om eller tildeler automatisk en IP. Enheden kan betjenes direkte fra pc'en/MAC'en eller ved hjælp af en switch eller router. Ved hjælp af en valgfri forudkonfigureret trådløs router kan enheden styres fra de fleste smartphones eller tablet-computere, f.eks. Apple iPad. Ved hjælp af port-forwarding af en tilsluttet router kan du styre din UIP4000hdT via internettet fra ethvert sted i verden – din smartphone eller tablet er fjernbetjeningen.
Indbygget netværk
En anden smart funktion ved UIP4000hdT er betjening og styring via LAN (lokalnetværk), som letter betjeningen og giver mulighed for høj behandlingsfleksibilitet. Alle oplysninger om sonikeringsprocessen registreres automatisk på SD / USB-datakort. En stikbar sensor måler temperaturen permanent, mens en tryksensor kan tilsluttes ekstraudstyr.
Automatisk frekvensindstilling
Som alle Hielscher ultralydsenheder leveres UIP4000hdT med en intelligent automatisk frekvensindstilling. Når enheden er tændt, vil generatoren registrere den optimale driftsfrekvens. Det vil derefter drive enheden med denne frekvens. Det forbedrer den samlede energieffektivitet og pålidelighed af vores ultralydsenheder. Alt du skal gøre er at tænde for systemet. Generatoren udfører frekvensindstillingen automatisk på en brøkdel af et sekund.
Højtydende 4000 watt soniker
Hielscher Ultrasonics industrielle sonikere kan levere meget høje amplituder. Amplituder på op til 200 μm kan nemt køres kontinuerligt i 24/7 drift. For endnu højere amplituder er tilpassede ultralydssonotroder tilgængelige. Robustheden af Hielschers ultralydsudstyr giver mulighed for 24/7 drift ved tunge og krævende miljøer.
Nedenstående tabel giver dig en indikation af den omtrentlige behandlingskapacitet for vores ultralydapparater:
Batch volumen | Flowhastighed | Anbefalede enheder |
---|---|---|
0.5 til 1,5 ml | n.a. | VialTweeter |
1 til 500 ml | 10 til 200 ml/min | UP100H |
10 til 2000 ml | 20 til 400 ml/min | UP200Ht, UP400St |
0.1 til 20L | 0.2 til 4 l/min | UIP2000hdT |
10 til 100L | 2 til 10 l/min | UIP4000hdT |
n.a. | 10 til 100 l/min | UIP16000 |
n.a. | Større | klynge af UIP16000 |
Sonicator UIP4000hdT i forskning og videnskab
UIP4000hdT er en populær 4000 watt kraftfuld ultralydslaboratoriehomogenisator, der ofte bruges i forskningslaboratorier og R&D faciliteter. Nedenfor kan du finde faktaarket om UIP4000hdT samt et udvalg af videnskabelige artikler med sonde-type sonicator UIP4000hdT. Artiklerne spænder fra celleforstyrrelse og ekstraktion af bioaktive forbindelser og ekstra jomfru olivenolie, biodieseltransesterificering og materialevidenskab. Hvis du leder efter en specifik ansøgning og relaterede videnskabelige referencer, bedes du kontakte os.
- Faktaark UIP4000hdT – 4000 watt kraftfuld industriel soniker – Hielscher Ultrasonics
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Vurdering af olivenolieudvindingsanlæggets layout ved implementering af en ultralydsmaskine med høj effekt. Ultralyd sonokemi, bind 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Vurdering af olivenolieudvindingsanlæggets indretning ved hjælp af en ultralydsmaskine med høj effekt. Ultralyd sonokemi, bind 73, 2021.
- Manganiello R., Pagano M., Nucciarelli D., Ciccoritti R., Tomasone R., Di Serio M.G., Giansante L., Del Re P., Servili M., Veneziani G. (2021): Effekter af ultralydsteknologi på de kvalitative egenskaber ved italiensk ekstra jomfru olivenolie. Fødevarer. 22. november 2021; 10(11):2884.
- Pesterau, Ana-Maria; Sirbu, Rodica; Cadar, Emin (2023): Biomedicinske anvendelser baseret på marint kollagen opnået fra vandmandsarten Rhizostoma Pulmo udvundet fra Sortehavet. Europæisk tidsskrift for naturvidenskab og medicin 6, 2023. 89-99.
- Ali Gholami, Fathollah Pourfayaz, Akbar Maleki (2021): Tekno-økonomisk vurdering af biodieselproduktion fra rapsolie gennem ultralydskavitation. Energirapporter, bind 7, 2021. 266-277.
- Luján-Facundo, María-José; Mendoza-Roca, José-Antonio; Cuartas-Uribe, B.; Álvarez-Blanco, Silvia (2016): Membranbegroning i vallebehandling og efterfølgende rengøring med ultralyd for en mere bæredygtig proces. Tidsskrift for renere produktion 143, 2016.
Fakta, der er værd at vide
Grundlæggende om ultralydshomogenisering
Ultralydshomogenisatorer anvendes til dispersion, emulgering, vådfræsning, nano- & mikronisering, ekstraktion (fra planter og cellevæv), syntese og katalyse af kemikalier (såkaldt sono-kemi) samt afgasning. Ultralydshomogenisering bruges ofte som paraplybetegnelse, der omfatter alle disse ovennævnte applikationer. Den ultralydsassisterede homogenisering er baseret på arbejdsprincippet for akustisk kaviation, som opstår, når intense ultralydsbølger kobles til et flydende medium. Under de intense ultralydsbølger genereres små vakuumbobler i mediet, som vokser over ultralydsbølgernes højtryks- / lavtrykscyklusser. På et vist tidspunkt, når mikroboblerne har nået en energisk status, hvor de ikke kan absorbere mere energi, kollapser de voldsomt. Dette fænomen med vakuumbobleimplosion kaldes kavitation. Implosionen af vakuumboblerne genererer chokbølger, streaming / væskestråler, høj forskydning, høj temperatur og trykforskelle med tilstrækkelig energi til at bryde kovalente bindinger, bøje molekyler og inducere kemiske reaktioner.
For de bedste resultater i homogeniseringsprocessen kan ultralydsprocessoren og dens opsætning optimeres ved at ændre følgende variabler:
- Amplitude (forskydning af sonotroden) og intensitet
- tryk
- temperatur
- Sonikeringsbeholder (batch eller flowcelle: størrelse, geometri, strømningshastighed)
Hielscher højtydende ultralydsprocessorer bruger piezoelektriske generatorer lavet af blyzirkonattitanatkrystaller. Vibrationerne transmitteres ned ad et titaniumhorn, der er indstillet til 19-26 kHz. Fra hornet kobles ultralydsvibrationen via ultralydssonotrode (spids, sonde) ind i det flydende medium. Hielscher tilbyder ultralydsprocessorer med effektklasser fra 50 til 16.000 watt pr. Ultralydsenhed og dækker derved kravene fra små laboratorieultralydapparater og bord-top-enheder op til pilotanlæg og fuldt kommercielle ultralydsenheder til høj volumengennemstrømning.
Sofistikeret proceskontrol for optimale sonikeringsresultater
Sonikeringsbetingelser er afgørende for output, procesresultater og reproducerbarhed af ultralydsprocesser. Udover den præcise kontrol af ultralydseffekt, justeret efter amplitude og intensitet, er temperatur, tryk og sonikeringstid vigtige faktorer. Hielschers digitale ultralydsprocessorer leveres med et stikbart termoelement. En stikbar tryksensor fås som ekstraudstyr. Begge sensorer er forbundet med ultralydsgeneratoren, som er udstyret med et internt SD-kort. Softwaren til ultralydsenheden skriver alle procesdata (dato, klokkeslæt, amplitude, ultralydsenergi, nettoenergi, temperatur, tryk) i en CSV-fil på SD-kortet. Dette gør din sonikering kører sammenlignelig og reproducerbar.
Ved høje amplituder kræves en højere udgangseffekt. Under øget belastning, såsom høj viskositet af mediet eller forhøjet tryk, er der behov for en øget ultralydseffekt for at drive sonotroden med en ønsket amplitude. Jo større frontfladen af sonotroden (spidsen) er, jo mere kraft kræves der for at lade den resonere. Med en større sonotrode kan større mængder behandles. Hielscher's industrielle sonotroder og Cascatrodes kan levere meget høje amplituder. Amplituder på op til 200 μm kan nemt køres kontinuerligt i 24/7 drift. For endnu højere amplituder er tilpassede ultralydssonotroder tilgængelige. Robustheden af Hielschers ultralydapparater giver mulighed for 24/7 drift under tung belastning og under krævende forhold.
For de fleste ultralydsprocesser bør temperaturen på det sonikerede medium være så lav som muligt, for en lav temperatur fremmer dannelsen af intens kavitation. Hielscher tilbyder ultralydsflowceller og reaktorer med kølekapper, som understøtter opretholdelsen af optimale procestemperaturer. Flowceller og reaktorer er også trykbare. Under forhøjet tryk opstår mere intens kavitation. Derfor tilbyder Hielscher reaktorer, der let kan sættes under tryk op til 300atm.
Hielscher Ultrasonics fremstiller ultralydssonder i forskellige størrelser og former (f.eks. Cascatrodes), som gør det muligt at opskalere alle ultralydsprocesresultater helt lineære. Med 16kW ultralydshomogenisatorer og mangfoldige typer sonotroder og flowcellereaktorer er Hielscher din langsigtede erfarne partner til ultralydsprocesser i industriel skala. Udover de mange forskellige standard ultralydapparater designer og fremstiller Hielscher også tilpassede systemer.
