UIP6000hdT – 6kW højtydende ultralydsapparat

UIP6000hdT leverer 6kW ultralydseffekt og er en pålidelig produktionsmaskine til tunge applikationer og i krævende miljøer. Designet til industrielle processer med et højere energibehov og store mængder såsom partikelfræsning, nanomaterialeforarbejdning og fødevareforarbejdning, kan den robuste og kraftfulde ultralydsprocessor UIP6000hdT nemt udføre sine opgaver.

Typiske anvendelser af UIP6000hdT inkluderer homogenisering, emulgering, sprede & partikel fin formaling, Udvinding, malaxation af olivenolie, opløsning eller Sonokemiske reaktioner såsom Sono-syntese og Sono-katalyse.

Anmodning om oplysninger




Bemærk vores Fortrolighedspolitik.


Den industrielle ultralydator UIP6000hdT leverer 6000 watt ultralyd med høj intensitet via sonde (sonotrode) til homogenisering, dispersion, emulgering og ekstraktionsapplikationer.

UIP6000hdT er en højtydende industriel sonde-type ultralydsapparat til inline behandling af væsker og opslæmninger.

6000 watt ultralydseffekt bygget til industriel behandling

Dette højeffektsystem er særligt gunstigt for industrielle processer i krævende miljøer og med begrænset afstand, da der ikke er behov for yderligere kølemedier, såsom vand eller trykluft. Det specielle design af dette system gør det muligt at bruge det under ekstreme driftsforhold, såsom støv, snavs, temperatur og fugtighed. Ultralydsprocessoren består af titanium og rustfrit stål. Den svingningsfri flange har vist sig meget nyttig til integration i maskiner og anlæg. Det er blevet tilpasset de nye tekniske forhold med hensyn til korrekt svingningsadfærd.

Med et lille fodaftryk og sit bevægelige kabinet på hjul kan UIP6000hdT installeres selv i trange rammer. Det modulære koncept for UIP6000hdT giver dig et kraftfuldt og alligevel meget pladsbesparende system. Transduceren og generatoren er anbragt adskilt fra hinanden og er forbundet via kabler. Det selvstændige design reducerer det arbejde, der kræves til installation, drift og vedligeholdelse, til et minimumsniveau. Flere UIP6000hdT-moduler kan let kombineres for at danne klynger med højere proceskapacitet.

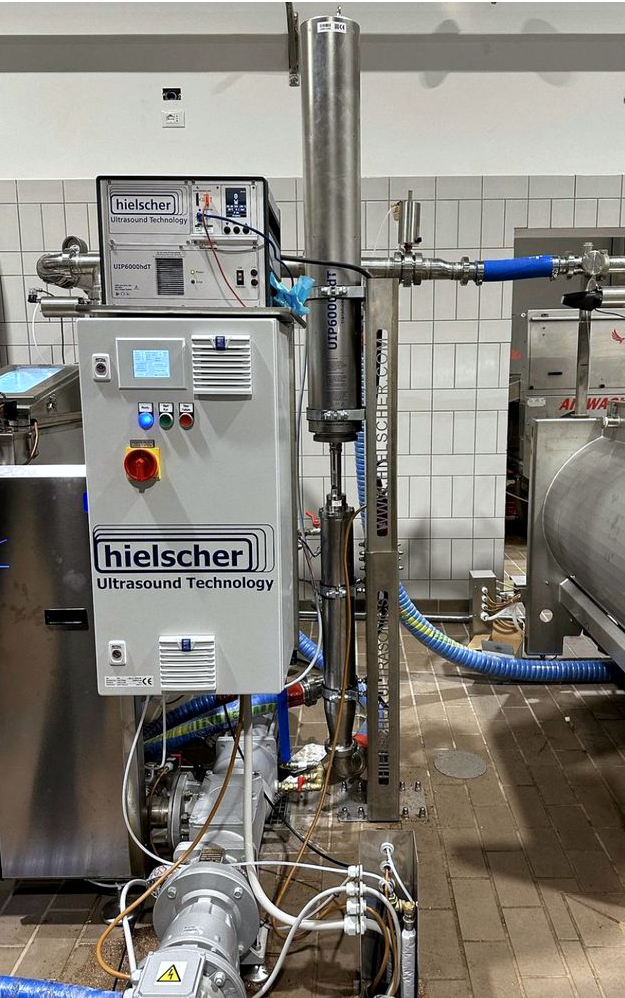

Ultralydator UIP6000hdT med ultralyd flow celle reaktor og lyd kabinet kabinet til industrielle high-throughput processer.

UIP6000hdT med ultralyd flow celle reaktor og lyd kabinet kabinet.



6kW behandlingskapacitet
Behandle
Strømningshastighed
biodiesel omestring
1,5 af til 4m³/hr
emulgering, F.eks olie / vand
0.5) til 2,5 m³/time
celleekstraktion, F.eks alger
0.15 til 1m³/time
sprede/deagglomeration
00,025 til 0.5 m³/time
våd formaling og slibning
0.01 til 0.025m³/time

Generelt er flowcellen såvel som ultralydstransduceren placeret i et dobbeltvægget skab i rustfrit stål, der leveres med en meget effektiv lydisolering. Om nødvendigt kan UIP6000hdT bruges til sonikering af væsker i brugerdefinerede specifikke reaktorer. Selvfølgelig er UIP6000hdT i stand til at køre kontinuerligt med fuld effekt (24 timer / 7 dage) som alle ultralydssystemer fra Hielscher Ultrasonics.

Industriel ultralyd homogenisator til effektiv spredning og fræsning af pigmenter.

The MultiSonoReactor MSR-4 er en industriel inline homogeniseringsreaktor, der er egnet til industriel med høje gennemløb. MSR-4 kan udstyres med 4x UIP4000hdT eller 4x UIP6000hdT.

UIP6000hdT et overblik

  • 6000 watt kraftig ultralydsapparat
  • pålidelige for tunge lydbehandling processer
  • 24/7 drift
  • industriel kvalitet
  • farvet touch-skærm
  • gennemse fjernbetjening
  • automatisk registrering af data af magt, amplitude, lydbehandlingstid, temperatur, tryk
  • integreret SD / USB ComboCard
  • plug temperaturføler
  • pluggable tryksensor (valgfrit tilgængelig)
  • LAN-forbindelse
  • Ethernet-forbindelse
  • ingen installation software
  • Automatisk Frekvens Tuning



Højtydende ultralydsapparat med 6kW ultralydseffekt til industriel behandling af væsker og opslæmninger.

Ultralydsgenerator, transducer og flowcelle er anbragt i et lydkabinetskab.

UIP6000hdT – Høj effekt ultralyd homogenisator

Som en del af Hielscher Ultrasonics’ industrielle serier, UIP6000hdT er en robust 6kW ultralydsprocessor til tunge applikationer i uslebne industrielle miljøer.
Hielscher Ultralyd’ industrielle ultralyds-processorer kan levere meget høje amplituder. Amplituder på op til 200 μm kan let kontinuerligt køres i 24/7 drift. For endnu højere amplituder, tilpassede ultralyd sonotroder er tilgængelige. Robustheden af Hielscher's ultralyds udstyr giver mulighed for 24/7 drift ved tung pligt og i krævende miljøer.

Fuld farve touch-screen

Farvet berøringsskærm af den nye hdT-serie Hielschers industrielle ultralydapparaterEn stor forbedring fra den operationelle visning er den farvede berøringsskærm. Denne touch- og stylus-følsomme skærm giver mulighed for nem håndtering, mens den nøjagtige indstilling af driftsparametre og visning af ultralyds effektindstilling garanteres og kombineres med højeste komfort for operatøren. Den digitale kontrolmenu er intuitiv til brug som reduceret til hovedindstillingerne. Amplituden / strømindstillingen og pulsmodusen kan indstilles med en farvet touch-skyder (med 1%, 5% eller 10% snap). Brugeren bestemmer, om han foretrækker visning af amplitude og effekt som farvede streggrafer eller numerisk repræsentation. Skærmen kan ændres fra almindelig visningstilstand til BIG NUMBER-visningstilstand, der er karakteriseret ved stor kontrast og stor skriftstørrelse til forbedret synlighed.

Browser Fjernbetjening

Præcis kontrol af ultralydsbehandling (Klik for større billede!)

UIP6000hdT kan styres ved hjælp af enhver almindelig browser, såsom Internet Explorer, Safari, Firefox, Mozilla, mobil IE / Safari ved hjælp af den nye LAN-webgrænseflade. LAN-forbindelsen er en meget enkel plug-n-play-opsætning og kræver ingen softwareinstallation. Ultralydsenheden fungerer som DHCP-server / klient og anmoder om eller tildeler automatisk en IP. Enheden kan betjenes direkte fra PC/MAC eller ved hjælp af en switch eller router. Ved hjælp af en valgfri forudkonfigureret trådløs router kan enheden styres fra de fleste smartphones eller tabletcomputere, f.eks. Apple iPad. Ved hjælp af portvideresendelse af en tilsluttet router kan du styre din UIP6000hdT via internettet fra ethvert sted i verden – din smart-telefon eller tablet bliver fjernbetjeningen.

Indbygget netværk

En anden smart funktion ved UIP6000hdT er drift og kontrol via LAN (lokalnetværk), som letter driften og giver mulighed for høj behandlingsfleksibilitet. Alle oplysninger om sonikeringsprocessen registreres automatisk på SD / USB-datakort. En plugbar sensor måler temperaturen permanent, mens en valgfri tryksensor kan tilsluttes yderligere.

Automatisk Frekvens Tuning

Som alle Hielscher ultralydsenheder leveres UIP6000hdT med en intelligent automatisk frekvensindstilling. Når enheden er tændt, registrerer generatoren den optimale driftsfrekvens. Det kører derefter enheden med denne frekvens. Det forbedrer den samlede energieffektivitet og pålidelighed af vores ultralydsenheder. Alt hvad du skal gøre er at tænde for systemet. Generatoren udfører frekvensindstillingen automatisk på en brøkdel af et sekund.

Kontakt os! / Spørg Os!

Bed om mere information

Brug venligst nedenstående formular til at anmode om yderligere oplysninger om ultralydsprocessoren UIP6000hdT, dens tekniske specifikationer, applikationer og pris. Vi vil med glæde diskutere din proces med dig og tilbyde dig et ultralydssystem, der opfylder dine krav!









Bemærk venligst, at vores Fortrolighedspolitik.



Ikke sikker på, hvilken ultralyds system er den mest velegnede til din proces?
Tabellen nedenfor giver dig en indikation af den omtrentlige forarbejdningskapacitet hos vores ultralydapparater:

Batch Volumen Strømningshastighed Anbefalede enheder
0.5 til 1,5 ml na VialTweeter
1 til 500 ml 10 til 200 ml / min UP100H
10 til 2000 ml 20 til 400 ml / min Uf200 ः t, UP400St
0.1 til 20L 0.2 til 4L / min UIP2000hdT
10 til 100 l 2 til 10 l / min UIP4000hdT
na 10 til 100 l / min UIP16000
na større klynge af UIP16000

Fakta Værd at vide

Grundlæggende om ultralyd homogenisering

Acoustic cavitation as shown here at the Hielscher ultrasonicator UIP1500hdT is used to initiate and promote chemical reactions. Ultrasonic cavitation at Hielscher's UIP1500hdT (1500W) ultrasonicator for sonochemical reactions.Ultralyd homogenisatorer anvendes til dispersion, emulgering, vådfræsning, nano- & mikronisation, ekstraktion (fra planter og cellevæv), syntese og katalyse af kemikalier (såkaldt SONO-kemi) samt afgasning. Ultralyd homogenisering bruges ofte som paraply begreb, der omfatter alle disse forende-nævnte applikationer. Ultralyd-assisteret homogenisering er baseret på arbejdsprincippet i akustisk kaviation, som opstår, når intense ultralydsbølger er koblet til et flydende medium. Under de intense ultralydbølger genereres der minut vakuum bobler i mediet, som vokser over det høje tryk/lavtrykscyklusser af Ultralydsbølgerne. På et vist tidspunkt, når mikro-bobler har nået en energisk status, hvor de ikke kan absorbere mere energi, de kollapser voldsomt. Dette fænomen af vakuum boble implosion kaldes kavitation. Implosion af vakuum bobler genererer chokbølger, streaming/væskestråler, høj forskydning, høj temperatur og trykforskelle med tilstrækkelig energi til at bryde kovalente bindinger, Flex molekyler og inducere kemiske reaktioner.

Akustisk eller ultralydkavitation: boblevækst og implosion

Akustisk kavitation (genereret af effekt ultralyd) skaber lokalt ekstreme forhold, såkaldte sonomekaniske og sonokemiske virkninger. På grund af disse virkninger fremmer sonikering kemiske reaktioner, der fører til højere udbytter, hurtigere reaktionshastighed, nye veje og forbedret samlet effektivitet.

For de bedste resultater i homogenisering proces, ultralyd processor og dens opsætning kan optimeres ved at ændre følgende variabler:

  • Amplitude (forskydning af sonotroden) og intensitet
  • tryk
  • Temperatur
  • Sonikering fartøj (batch eller flowcelle: størrelse, geometri, strømningshastighed)

Hielscher's højtydende ultralyds-processorer bruger piezoelektriske generatorer lavet af bly zirconat titanat krystaller. Vibrationerne overføres ned ad et titaniumhorn, der er tunet ind på 19-26 kHz. Fra Hornet er ultralydvibrationerne koblet via ultralydsonotrode (spids, sonde) i væske mediet. Hielscher tilbyder ultralyds-processorer med effekt ratings fra 50 til 16.000 watt pr ultralydsenhed og dækker dermed kravene fra små Lab ultrasonicators og Bench-top enheder op til pilotanlæg og fuldt kommercielle ultralydsenheder til høj lydstyrke Overførselshastighed.

Sofistikeret proceskontrol for optimal sonikering resultater

Sonication betingelser er afgørende for output, procesresultater og reproducerbarhed af ultralydsprocesser. Ud over den præcise kontrol af ultralyd effekt, justeret med amplitude og intensitet, temperatur, tryk og sonikering tid er vigtige faktorer. Hielscher's digitale ultralyds-processorer kommer med et plugable termo-par. En tilplugelig tryksensor er valgfrit tilgængelig. Begge sensorer er forbundet med ultralydgeneratoren, som er udstyret med et internt SD-kort. Softwaren af ultralydsenheden skriver alle procesdata (dato, tid, amplitude, ultralyd energi, netto energi, temperatur, tryk) i en CSV-fil på SD-kortet. Dette gør din sonikering kører sammenlignelig og reproducerbar.

For høje amplituder er en højere udgangseffekt påkrævet. Under øget belastning såsom høj viskositet af medium eller forhøjet tryk, en øget ultralyd magt er nødvendig for at drive sonotrode på en ønsket amplitude. Jo større forsiden af sonotrode (spids), jo mere magt er nødvendig for at lade det resonere. Med en større sonotrode kan større volumener behandles. Hielschers industrielle sonotroder og cascatrodes kan levere meget høje amplituder. Amplituder på op til 200 μm kan let kontinuerligt køres i 24/7 drift. For endnu højere amplituder, tilpassede ultralyd sonotroder er tilgængelige. Den robusthed af Hielscher's Ultralydapparater giver mulighed for 24/7 drift under tung belastning og under krævende forhold.

For de fleste ultralydsprocesser, temperatur af soniseret medium bør være så lav som muligt for en lav temperatur fremmer dannelsen af intens kavitation. Hielscher tilbyder ultralyds flow celler og reaktorer med køle jakker, som understøtter vedligeholdelsen af optimale proces temperaturer. Flow celler og reaktores er også pressurizable. Under forhøjet tryk, mere intens kavitation opstår. Derfor, Hielscher tilbyder reaktorer, der let kan presses op til 300atm.

Hielscher Ultrasonics fremstiller ultralyds sonder af forskellige størrelser og former (f. eks. cascatrodes), som gør det muligt at opskalere alle ultralyds procesresultater helt lineær. Med 16kW ultralyd homogenisatorer og mangfoldige typer af sonotroder og flowcelle reaktorer, Hielscher er din langsigtede erfarne partner for ultralydsprocesser på industriel skala. Ud over de mange forskellige standard Ultralydapparater designer og fremstiller Hielscher også tilpassede systemer.


Litteratur / Referencer


Højtydende ultralyd! Hielschers produktsortiment dækker hele spektret fra den kompakte lab ultralydsprocessor over bench-top enheder til fuldindustrielle ultralydssystemer.

Hielscher Ultrasonics fremstiller højtydende ultralyd homogenisatorer fra Lab til industriel størrelse.
