UIP1000-Exd – 1,0 kW:n ATEX-ultraäänisekoitin

UIP1000-Exd (20 kHz, 1000 W) on turvallisuussertifioitu ultraääniprosessori, joka on suunniteltu erityisesti syttyvien nesteiden ja liuottimien käsittelyyn räjähdysvaarallisissa ympäristöissä. Se täyttää kaikki ATEX-vaatimukset ja tuottaa hallittua, voimakasta kavitaatiota kriittisiin formulointitehtäviin – mukaan lukien toisiinsa sekoittumattomien faasien emulgointi, hiukkasten tasainen dispergointi, nanomittakaavan hienojauhatus ja homogenointi suurilla leikkausvoimilla. Yhdistämällä tarkan energiansyötön ja tiukat räjähdyssuojausta koskevat turvallisuusstandardit tämä laite mahdollistaa haihtuvia aineita sisältävien tai herkkien formulaatioiden luotettavan käsittelyn ja varmistaa tasaisen tuotelaadun, suuremman käsittelykapasiteetin ja kaikkien viranomaisvaatimusten täyttymisen.

ATEX-sertifioitu UIP1000-Exd on tehokas, 1000 watin sondityyppinen ultraäänikäsittelylaite, joka on valmistettu ultraäänikäsittelysovelluksiin räjähdysvaarallisilla alueilla. UIP1000-Exd on ATEX-sertifioitu standardien DIN EN 60079-0, 60079-1 ja 60079-11 mukaisesti (EU-standardit II 2G Ex de IIA T4 ATEX ja II 2G Ex d e ib [ib] IIA T4 ATEX). UIP1000-Exd on käyttövalmis ultraäänikäsittelyjärjestelmä prosessien tutkimukseen ja kehitykseen tai teolliseen käsittelyyn.

Ultraäänikäsittelylaite UIP1000-Exd – rakennettu käyttöön räjähdysvaarallisissa ympäristöissä

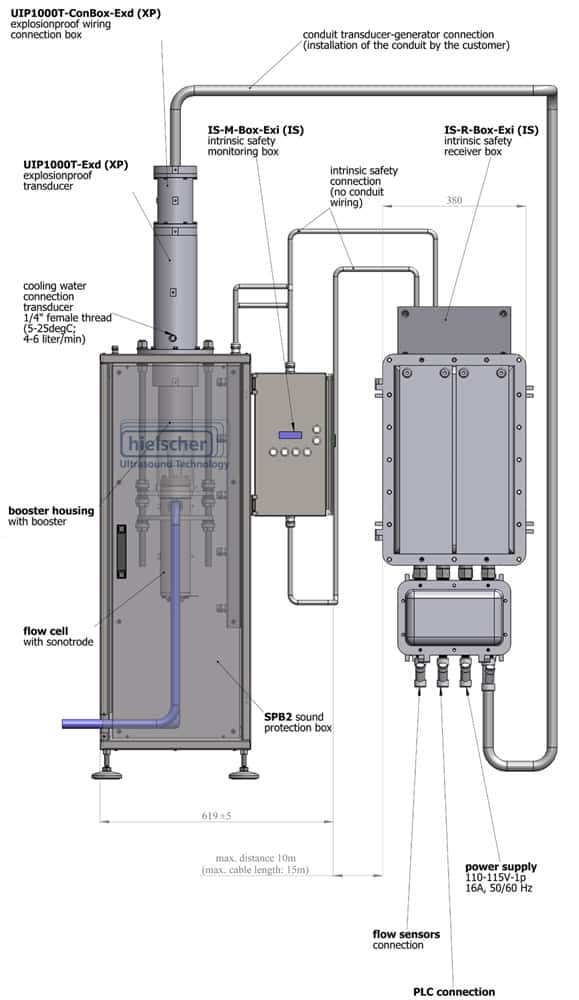

Räjähdysvaarallisiin ympäristöihin suunniteltu ja rakennettu UIP1000-Exd sisältää ruostumattomasta teräksestä valmistetut ultraäänimuuntimen ja virtauskennon sekä kestävän titaanisonotrodin. Vakiomallin UIP1000hd ATEX-sertifioituna versiona se tarjoaa saman korkean suorituskyvyn, joka on suunniteltu erityisesti haihtuvien liuottimien sekoittamiseen ja dispergointiin jatkuvassa virtauksessa. Tämä tekee siitä ihanteellisen ratkaisun biodieselin tuotantoon sekä liuotinpohjaisten maalien, painovärien ja kemiallisten pinnoitteiden formulointiin. Järjestelmä on erittäin modulaarinen; virtauskennon geometriaa voidaan helposti mukauttaa erilaisilla putki- ja letkuliitännöillä, sisätilavuuksilla ja sonotrodien ko’oilla vastaamaan tiettyjä käsittelykapasiteettivaatimuksia. Prosessin tehokkuuden parantamiseksi virtauskenno voidaan paineistaa jopa 5,9 barg:n (100 psig) paineeseen kavitaation voimakkuuden maksimoimiseksi, ja siinä on jäähdytysvaippa tarkkaa lämpötilan säätöä varten ultraäänikäsittelyn aikana.

Virtauskenno sijaitsee ruostumattomasta teräksestä valmistetun äänieristetyn kammion sisällä.
Laitteen UIP1000-Exd tyypillinen käsittelykapasiteetti on 1–5 m³ (220–1100 gallonaa) päivässä.
UIP1000-Exd on suunniteltu vaatimaan hyvin vähän tilaa. Koko ultraäänijärjestelmän korkeus on 1,7 m (67 tuumaa), ja sen vaatima lattiapinta-ala on noin 0,25 m² (2,7 sqft).
Käyttövalmis ultraääniyksikkö painaa 110 kg (243 lbs). UIP1000-Exd on saatavana 115 V~:n tai 230 V~:n jännitteelle (yksivaiheinen).

Räjähdyssuojattu rakenne tekee laitteesta UIP1000-Exd täydellisen ultraäänihomogenisaattorin seuraaviin käyttötarkoituksiin:

• maalien, lakkojen ja pinnoitteiden käsittely
• painovärien käsittely
• kemikaalien, hienokemikaalien, maatalouskemikaalien käsittely
• polttoaineiden käsittely
• biodieselin tuotanto
• liuotinpohjainen uutto (esim. heksaanilla)
• farmaseuttiset sovellukset (esim. liuotinpohjaiset prosessit).

Mallin teknisen tarkastuksen sertifikaattinumerot

IBExU08ATE1016(X) tyypin UIP1000T-Ex ultraääniprosessorin ultraäänimuuntimelle

IBExU08ATE1017(X) tyypin UIP1000G-Ex ultraääniprosessorin generaattorille
