UIP4000hdT tööstuslik sonikaator – 4000 W ultraheli homogenisaator
UIP4000hdT on 4000-vatine tööstuslik sonikaator ja ultraheli homogenisaator nõudlikeks vedelike töötlemise rakendusteks. See on mõeldud suure energiakuluga protsessideks, suurteks mahtudeks ja pidevaks 24/7 tootmiseks perioodilise töötluse, retsirkulatsiooni ja läbivoolulise inline-töötluse lahendustes.
Tööstuslik sonikaator UIP4000hdT lühidalt
| Töötamise süsteemiandmed | Tööstuslik sonikaator UIP4000hdT |
|---|---|
| Ultraheli võimsus | 4000 vatti suure võimsusega tööstuslikuks ultraheli töötluseks (sonikeerimiseks) |
| Töö | Töökindel pidev 24/7 töö nõudlikes tootmistingimustes |
| Töörežiimid | Perioodiline töötlus, retsirkulatsioon ja pidev läbivoolene inline-töötlus |
| Tüüpilised rakendused | Homogeniseerimine, emulgeerimine, dispergeerimine, deaglomeratsioon, ekstraheerimine, märgjahvatus, lahustamine ja sonokeemia |
| Protsessi juhtimine | Värviline puuteekraan, kaugjuhtimine veebibrauseri kaudu, LAN-/Ethernet-ühendus ja automaatne sageduse häälestus |
| Dokumentatsioon | Võimsuse, amplituudi, ultraheli töötluse aja, temperatuuri ja rõhu automaatne andmete salvestamine |
| Paigaldus | Ruumi säästev modulaarne lahendus, kus eraldi muundur ja generaator on ühendatud kaablitega |
| Tööstuslik integreerimine | Titaanist ja roostevabast terasest komponendid, võnkumisvaba äärik ja valikuline helisolatsiooniga kapp |
Küsige protsessisoovitust
Teavitage meid oma materjalist, soovitud tulemusest, vooluhulgast või partii mahust, viskoossusest, tahkete osakeste sisaldusest ja eelistatud töötlusrežiimist. Aitame teil valida oma protsessi jaoks sobiva UIP4000hdT konfiguratsiooni.
Tööstuslik sonikaator UIP4000hdT koos läbivoolukambritega pidevaks inline-tootmiseks
Kellele UIP4000hdT sobib?
UIP4000hdT on õige valik, kui laboratoorne või pilootmastaabiline ultraheliprotsessor ei ole enam piisav ning teie protsess vajab suuremat läbilaskevõimet, tugevamat kavitatsiooni intensiivsust või pideva tootmise võimekust.
- Tootmisinsenerid kasutavad seadet UIP4000hdT töökindlaks inline-sonikeerimiseks läbivoolukambrites ja kohandatud reaktorites.
- Teadus- ja arendustöö ning mastaabi suurendamise meeskonnad kasutavad seda optimeeritud ultraheliprotsesside ülekandmiseks suurematesse mahtudesse.
- Tehase operaatorid saavad kasu 24/7 tööst, automaatsest andmete logimisest ja brauseripõhisest protsessi juhtimisest.
- Ostu- ja projektimeeskonnad saavad süsteemi konfigureerida sobivate sonotroodide, kaskaadsonotroodide (cascatrode), võimendite (booster), läbivoolukambrite, kappide ja andurite abil.
Kui teie protsess vajab suuremat võimsust, saab mitu UIP4000hdT moodulit ühendada klastriteks. Väga suurte läbilaskevõimete jaoks on saadaval suuremad Hielscheri ultraheli süsteemid.
Tüüpilised rakendused
- Homogeniseerimine ja segamine: vedelik-vedelik- ja vedelik-tahke aine süsteemide ühtlane segamine.
- Emulgeerimine: peente emulsioonide ja stabiilsete õli/vee süsteemide tootmine.
- Dispergeerimine ja deaglomeratsioon: aglomeraatide lõhkumine ning pulbrite, pigmentide ja nanomaterjalide ühtlane jaotamine.
- Märgjahvatus ja osakeste suuruse vähendamine: suure nihkejõuga ultraheli töötlus mikroniseerimiseks ja peenjahvatuseks.
- Ultraheli ekstraheerimine: intensiivistatud ekstraheerimine taimsetest materjalidest, vetikatest, rakkudest ja muudest bioloogilistest materjalidest.
- Oliiviõli malaksatsioon: parem protsessi efektiivsus ekstra neitsioliiviõli tootmisel.
- Sonokeemia ja katalüüs: kavitatsiooni abil toimuvad reaktsioonid, süntees ja sonokatalüüs.
Tööstuslik disain nõudlikeks keskkondadeks
UIP4000hdT on loodud tööstuskeskkondadele ja nõudlikele protsessitingimustele. Süsteem ei vaja täiendavaid jahutusvahendeid, näiteks jahutusvett või suruõhku. Selle töökindel konstruktsioon võimaldab kasutamist tootmispiirkondades, kus esineb tolmu, mustust, temperatuurimuutusi ja niiskust.
Ultraheli protsessor kasutab titaanist ja roostevabast terasest komponente. Võnkumisvaba äärik lihtsustab integreerimist masinatesse, skiididesse ja töötlemisliinidesse. Modulaarne kontseptsioon pakub võimsat, kuid ruumi säästvat süsteemi: muundur ja generaator on paigutatud eraldi ning ühendatud kaablitega, mis vähendab paigaldus-, kasutus- ja hooldusvaeva.
Tüüpilistes paigaldustes on läbivoolukamber ja ultraheli muundur paigaldatud kaksikseinalisse roostevabast terasest kappi, millel on tõhus heliisolatsioon. Seadet UIP4000hdT saab integreerida ka kliendispetsiifilistesse reaktoritesse spetsialiseeritud tootmisprotsesside jaoks.
4 kW töötlusvõimsus
Järgmised väärtused on soovituslikud lähtepunktid seadmete dimensioneerimiseks. Tegelik läbilaskevõime sõltub viskoossusest, tahkete osakeste sisaldusest, soovitud osakeste või tilkade suurusest, ekstraheerimise eesmärgist, temperatuurist, rõhust, läbivoolukambri geomeetriast ja nõutavast ultraheli energiasisendist.
| Protsess | Tüüpiline vooluhulk seadmega UIP4000hdT |
|---|---|
| Biodiisli transesterdamine | 1 kuni 3 m³/h |
| Emulgeerimine, nt õli/vesi | 0,4 kuni 2 m³/h |
| Rakkude ekstraheerimine, nt vetikad | 0,1 kuni 0,8 m³/h |
| Dispergeerimine / deaglomeratsioon | 0,02 kuni 0,4 m³/h |
| Märgjahvatus ja peenestamine | 0,01 kuni 0,02 m³/h |
Protsessispetsiifiliseks dimensioneerimiseks esitage palun oma materjal, soovitud tulemus, vooluhulk või partii maht, viskoossus, tahkete osakeste sisaldus, temperatuuripiirangud ja eelistatud töötlusrežiim. Hielscher saab soovitada sobiva sonotroodi, boosteri, läbivoolukambri, kapi ja süsteemi konfiguratsiooni.
Tööstuslik ultraheli homogenisaator UIP4000hdT (4000W, 20kHz) vedelike ja suspensioonide inline-töötluseks
UIP4000hdT protsessijuhtimise funktsioonid
- 4000 vatti ultraheli võimsust
- Rasketingimustes kasutatav tööstuslik ultraheli töötlus
- Pidev 24/7 töö
- Värviline puuteekraan
- Brauseri kaudu kaugjuhtimine LAN-i kaudu
- Võimsuse, amplituudi, ultraheli töötluse aja, temperatuuri ja rõhu automaatne salvestamine
- Integreeritud SD/USB ComboCard protsessiandmete salvestamiseks
- Ühendatav temperatuurisensor
- Valikuline ühendatav rõhusensor
- LAN- ja Ethernet-ühendus
- Tarkvara paigaldamine pole vajalik
- Automaatne sageduse häälestus
Suure jõudlusega 4000-vatine ultraheli töötlus
Hielscheri tööstuslikud sonikaatorid suudavad tagada väga suured amplituudid intensiivse kavitatsiooni ja tõhusa vedelike töötluse jaoks. Kuni 200µm amplituude saab kasutada pidevalt 24/7 tootmises. Rakenduste jaoks, mis nõuavad veelgi suuremaid amplituude, on saadaval kohandatud ultraheli sonotroodid.
UIP4000hdT on välja töötatud rasketingimustes töötamiseks nõudlikes keskkondades. Selle võimsusvaru, töökindel konstruktsioon ja täpne protsessijuhtimine muudavad selle sobivaks mastaabi suurendamiseks, tootmiskatseteks ja täismahus tööstuslikuks töötluseks.
Millise ultraheli protsessori peaksite valima?
Alates laboriuuringutest ja teostatavuskatsetest kuni protsesside optimeerimise, pilootmastaabis katsete ja tööstusliku tootmiseni pakub Hielscher ideaalset ultraheli homogenisaatorit vedelike ja suspensioonide töötlemiseks igas mastaabis. Allolev tabel annab ülevaate meie kõige populaarsematest sondtüüpi sonikaatoritest.
| Tööstusliku sonikaatori mudel | Võimsus | Tüüpiline kasutus |
|---|---|---|
| UIP500hdT | 500W | Ühendab labori- ja pilootmastaabi, sobib koostiste arendamiseks, väikesteks partiideks ja pidevateks protsessideks |
| UIP1000hdT | 1000W | Pilootkatsed ja väiksemad pidevad protsessid |
| UIP2000hdT | 2000W | Pilootmastaap, protsessi mastaabi suurendamine ja tööstuslik tootmine |
| UIP4000hdT | 4000W | Suurem tootmise läbilaskevõime ja pidev inline-töötlus |
| UIP6000hdT | 6000W | Suuremahuline tööstuslik vedelike töötlus |
| UIP16000 | 16 000W | Suure läbilaskevõimega tööstuslik tootmine ja mitmetonnine töötlus |
Kui te ei ole kindel, milline ultraheli töötlusseade teie protsessile sobib, on olulisimad valikukriteeriumid soovitud tulemus, partii maht, nõutav vooluhulk, viskoossus, tahkete osakeste sisaldus, töögraafik ja nõutav energiasisend. Hielscher oskab soovitada sobiva seadme, sonotroodi, boosteri ja läbivoolukambri konfiguratsiooni teie protsessiandmete põhjal.
Ultraheli homogenisaator UIP4000hdT (4 kW ultraheli võimsus) koos läbivoolukambriga
Korduma kippuvad küsimused UIP4000hdT kohta
Milleks seadet UIP4000hdT kasutatakse?
Seadet UIP4000hdT kasutatakse tööstuslikuks ultraheli homogeniseerimiseks, emulgeerimiseks, dispergeerimiseks, deagglomeratsiooniks, märgjahvatamiseks, ekstraheerimiseks, lahustamiseks ja sonokeemilisteks protsessideks.
Kas UIP4000hdT sobib pidevaks tootmiseks?
Jah. UIP4000hdT on mõeldud tööstuslikuks 24/7 kasutuseks ning selle saab paigaldada pidevaks in-line töötluseks koos sobivate läbivoolukambrite või kliendispetsiifiliste reaktoritega.
Millist vooluhulka UIP4000hdT töödelda suudab?
Tüüpilised vooluhulgad ulatuvad ligikaudu 0,01 m³/hr nõudlike märgjahvatamisrakenduste puhul kuni 3 m³/hr selliste protsesside puhul nagu biodiisli transesterifitseerimine. Täpne vooluhulk sõltub materjalist ja protsessi eesmärgist.
Kas seadet UIP4000hdT saab kasutada in-line ultraheli töötluseks (sonikeerimiseks)?
Jah. Seadet UIP4000hdT saab konfigureerida läbivoolukambrite ja reaktoritega pidevaks in-line ultraheli töötluseks (sonikeerimiseks), retsirkulatsioonisilmusteks või integreerimiseks tootmisraamidesse ja töötlusliinidesse.
Kuidas UIP4000hdT toetab protsessi dokumenteerimist?
Süsteem salvestab protsessiandmeid, nagu võimsus, amplituud, ultraheli töötluse (sonikeerimise) aeg, temperatuur ja rõhk. Andmed salvestatakse CSV-failidena protsesside võrdlemiseks, kvaliteedi tagamiseks ja reprodutseeritavuseks.
Millised lisatarvikud on UIP4000hdT jaoks saadaval?
Sõltuvalt protsessist saab seadet UIP4000hdT konfigureerida sonotroodide, kaskatroodide, boosterite, läbivoolukambrite, reaktorite, helikaitsekappide, temperatuurianduritega ja valikuliste rõhuanduritega.
Kuidas valida UIP2000hdT, UIP4000hdT ja UIP16000hdT vahel?
Valik sõltub peamiselt nõutavast vooluhulgast, partii mahust, energiasisendist ja soovitud tulemusest. UIP4000hdT valitakse tavaliselt siis, kui 2 kW seade on liiga väike ja kompaktne 4 kW tööstuslik sonikaator tagab sobiva protsessimahutavuse.
UIP4000hdT – kasutajasõbralikkus ja tipptehnoloogia
Värviline puuteekraan
Värviline puuteekraan annab otsepääsu peamistele tööparameetritele. Amplituudi, võimsust ja impulssrežiimi saab täpselt reguleerida ning operaator saab valida tulpdiagrammi ja numbrilise kuvarežiimi vahel. Kõrge kontrastsusega BIG NUMBER kuva parandab nähtavust tootmise ajal.
Kaugjuhtimine brauseri kaudu
Seadet UIP4000hdT saab juhtida tavaliste veebibrauserite kaudu LAN-i veebiliidese abil. Plug-and-play-ühendus ei vaja tarkvara installimist. Ultraheli töötlusseadet saab käitada arvutist, Macist, tahvelarvutist või nutitelefonist otseühenduse, lüliti, ruuteri või valikulise eelseadistatud juhtmevaba ruuteri kaudu.
Sisseehitatud võrk ja andmete logimine”
Sisseehitatud LAN-ühendus lihtsustab protsessi juhtimist ja integreerimist tootmiskeskkondadesse. Ultraheli töötluse (sonikeerimise) andmed salvestatakse automaatselt SD/USB-andmekaardile. Pistikuga ühendatav temperatuuriandur mõõdab protsessi temperatuuri pidevalt ning rõhu jälgimiseks ja dokumenteerimiseks saab ühendada valikulise rõhuanduri.
Automaatne sageduse häälestus
UIP4000hdT kasutab intelligentset automaatset sageduse häälestust. Süsteemi sisselülitamisel tuvastab generaator optimaalse töösageduse ja juhib ultraheli muundurit just sellel sagedusel. See parandab töökindlust, energiatõhusust ja protsessi stabiilsust ilma sageduse käsitsi reguleerimiseta.
Sonikaator UIP4000hdT teadus- ja uurimistöös
UIP4000hdT on 4000-vatine tööstuslik ultraheli protsessor, mida kasutatakse teadustöös, T&A skaleerimisel ja tootmisele suunatud protsessiarenduses. Allolev andmeleht ja teadusartiklid näitavad rakendusi oliiviõli töötlemisel, ekstraheerimisel, biodiislikütuse tootmisel, membraanide puhastamisel ja materjalide töötlemisel. Konkreetse rakenduse või teadusliku viite kohta võtke palun meiega ühendust.
- FactSheet UIP4000hdT – 4000-watt industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

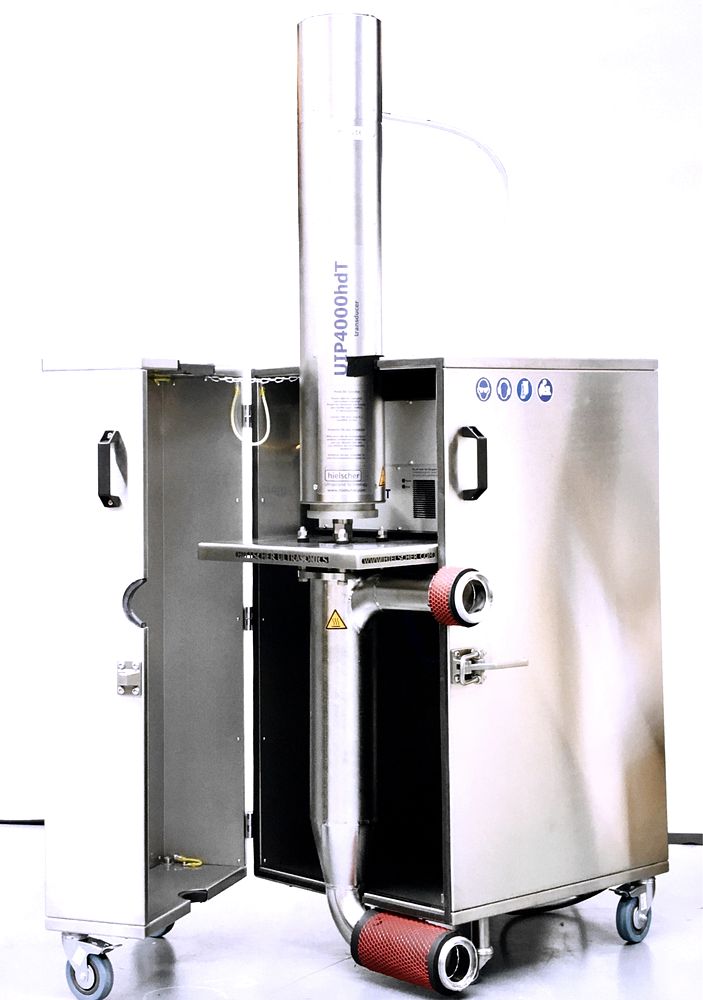

UIP4000hdT roostevabast terasest kapis
