UIP6000hdT tööstuslik ultrahelihomogenisaator, 6000 W
UIP6000hdT on 6000-vatine tööstuslik sond-tüüpi ultraheliseade, mis on mõeldud suure läbilaskevõimega vedelike töötlemiseks, pidevaks in-line ultrahelitöötluseks ja nõudlikeks rasketööstuslikeks rakendusteks. See on mõeldud protsessidele, mis nõuavad suurt ultrahelienergia sisendit, usaldusväärset ööpäevaringse töötamist ja korratavat protsessikontrolli tootmiskeskkondades.
Tööstusliku ultrahelihomogenisaatori UIP6000hdT põhiandmed
- 6 kW ultrahelivõimsus suurtele vedelikukogustele, suspensioonidele ja pastadele
- Pidev tekstisisene töötlemine voolukambri, reaktori või ringlusseadmega
- Tööstuslik usaldusväärsus 24/7 tööks rasketes tingimustes
- Protsessidokumentatsioon amplituudi, võimsuse, aja, temperatuuri ja rõhu automaatse registreerimise teel
- Lihtne integreerimine alustele, tootmisliinidele, kappidesse ja mitme ühiku rühmadesse
Sobib kõige paremini: tööstuslikul tasemel homogeniseerimine, emulgeerimine, dispersioon, aglomeerumise vältimine, märgjahvatamine, ekstraheerimine, oliiviõli segamine ja sonokeemiline töötlemine, kus 2 kW või 4 kW süsteemid ei taga piisavat tootlikkust ega kavitatsiooni intensiivsust.
Hangi protsessisoovitus seadmele UIP6000hdT
Teatage meile oma töödeldava materjali, soovitud tulemuse, partii mahu või voolukiiruse, viskoossuse, tahkete osakeste sisalduse, temperatuuripiirid ning kas kavatsete kasutada partiipõhist, ringlus- või voogupõhist töötlemist. Soovitame teie protsessile sobiva sonotroodi, voolukambri, reaktori ja süsteemi konfiguratsiooni.
Tööstuslik ultrahelihomogenisaator UIP6000hdT
Kellele sobib UIP6000hdT?
UIP6000hdT sobib juhul, kui teie protsess nõuab suuremat võimsust ja läbilaskevõimet kui 2 kW või 4 kW süsteem, kuid samas soovite kasutada kompaktseid modulaarseid ultraheliseadmeid, mida on võimalik integreerida tootmisliinidesse.
- Tootmismahus vedelike töötlemiseks on vaja suure võimsusega järjestikust ultrahelitöötlust.
- Teie protsess nõuab tugevat kavitatsiooni dispersiooniks, peenestamiseks, ekstraheerimiseks, emulgeerimiseks või sonokeemiaks.
- Kvaliteedikontrolli, tootmise laiendamise ja dokumenteerimise jaoks on vaja korratavaid protsessandmeid.
- Soovite modulaarseid 6 kW võimsusega ultraheli seadmeid, mida saab suurema võimsuse saavutamiseks kombineerida lisamoodulitega.
- Vajate töökindlat tööstussüsteemi, mis suudab töötada katkematult rasketes tingimustes.
- 6000 W ultrahelivõimsus tööstuslikuks vedelike töötlemiseks
- Kavandatud pidevaks ööpäevaringseks tööks rasketes tingimustes
- Sobib partiipõhiseks, ringlus- ja läbivoolupõhiseks töötlemiseks
- Puutetundliku ekraani kasutamine ja veebipõhine kaugjuhtimine LAN-võrgu kaudu
- Protsessianalüüsi andmete automaatne salvestamine, et tagada tootmise korratavus ja tootmise laiendamine
- Modulaarne konstruktsioon integreerimiseks tootmisliinidesse, alusraamidesse ja mitme seadme klastritesse
UIP6000hdT lühitutvustus
| Seadme omadused | Tööstuslik ultraheli-seade UIP6000hdT |
|---|---|
| ultraheli võimsus | 6000 vatti / 6 kW |
| Tüüpiline töörežiim | Partiipõhine, ringlusega ja pidev läbivoolu ultrahelitöötlus |
| Tööstuslik tegevus | Raskete tingimustega ööpäevaringne töö täisvõimsusel |
| Tüüpilised rakendused | Homogeniseerimine, emulgeerimine, dispersioon, aglomeerumise vältimine, märgjahvatamine, ekstraheerimine, segamine, lahustamine ja sonokeemia |
| ehitamine | Titaanist ja roostevabast terasest osad; tööstusliku tasemega andurite ja generaatorite konstruktsioon |
| Paigaldus | Kompaktne modulaarne süsteem eraldi generaatori ja anduriga; sobib paigaldamiseks kappidesse, alusraamidele ja tööstusrajatistesse |
| Kontroll | Värviline puutetundlik ekraan, LAN-liides ja veebibrauseri kaudu toimiv kaugjuhtimine ilma tarkvara installimiseta |
| Protsessidokumentatsioon | Võimsuse, amplituudi, ultraheli töötlemise aja, temperatuuri ja rõhu automaatne salvestamine SD-kaardile või USB-andmekandjale |
| Andurid | Ühendatavad temperatuuri- ja rõhuandurid |
| Kasvutee | Mitut UIP6000hdT seadet on võimalik ühendada, et saavutada suuremat tootmisvõimsust ja luua mitmereaktorilisi süsteeme |
UIP6000hdT tüüpilised rakendused
Seadet UIP6000hdT kasutatakse juhul, kui protsessitehnikud vajavad tööstuslikul tasemel intensiivset ultrahelikavitatiooni. Tänu suurele võimsusele sobib see seade suuremahuliste protsesside jaoks ning nõudlike materjalide, nagu näiteks lutsud, pastad, suspensioonid ja viskoossed vedelikud, töötlemiseks.
- Homogeniseerimine ja segamine: Parandada ühtlust vedel-vedel- ja tahke-vedel-süsteemides.
- emulgeerimine: Valmistage peeneid emulsioone ja nanoemulsioone kontrollitud energiakulu juures.
- Dispersioon ja aglomeerumise vältimine: Lõhustage aglomeeraadid ja jaotage osakesed, pigmendid või nanomaterjalid ühtlaselt.
- Märgjahvatamine ja osakeste peenestamine: Kasutage mikroniseerimiseks ja peenjahvatamiseks tugevaid nihkejõude.
- Ekstraheerimine ja rakkude purustamine: Tõhustada massiülekannet taimede, vetikate, mikroorganismide ja toiduainete ekstraheerimisel.
- Oliiviõli segamine: Toetada tõhusat ekstraheerimist ekstra neitsioliiviõli tootmisel.
- Sonokeemia: Edendada sonosünteesi, sonokatalüüsi ja muid kavitatsioonil põhinevaid reaktsioone.
6000-vattine ultrahelivõimsus tööstuslikuks töötlemiseks
UIP6000hdT on loodud nõudlike tööstusrakenduste jaoks, kus on vaja tugevat kavitatsiooni intensiivsust, suurt energiatarbimist ja töökindlust. Tänu oma vastupidavale konstruktsioonile sobib see seadme kasutamiseks tootmiskeskkondades, kus esineb tolmu, mustust, temperatuurikõikumisi ja niiskust.
Süsteem ei vaja täiendavaid jahutusaineid, nagu vesi või suruõhk. Titaanist ja roostevabast terasest osad tagavad töökindluse, samas kui vibratsioonivaba äärik lihtsustab süsteemi integreerimist masinatesse, protsessimoodulitesse ja tootmisliinidesse.
Tänu kompaktsele suurusele ja ratastel liikuvale korpusele saab UIP6000hdT paigaldada piiratud ruumiga tootmisaladele. Modulaarse konstruktsiooni tõttu on generaator ja andur eraldatud ning ühendatud kaablitega. Selline iseseisev konstruktsioon vähendab paigaldus-, käitamis- ja hooldustöid. Mitut UIP6000hdT moodulit saab ühendada, et luua suurema võimsusega ultraheli-klastreid.
UIP6000hdT koos ultraheli-voo-reaktoriga ja helikindla kaitsekapiga.

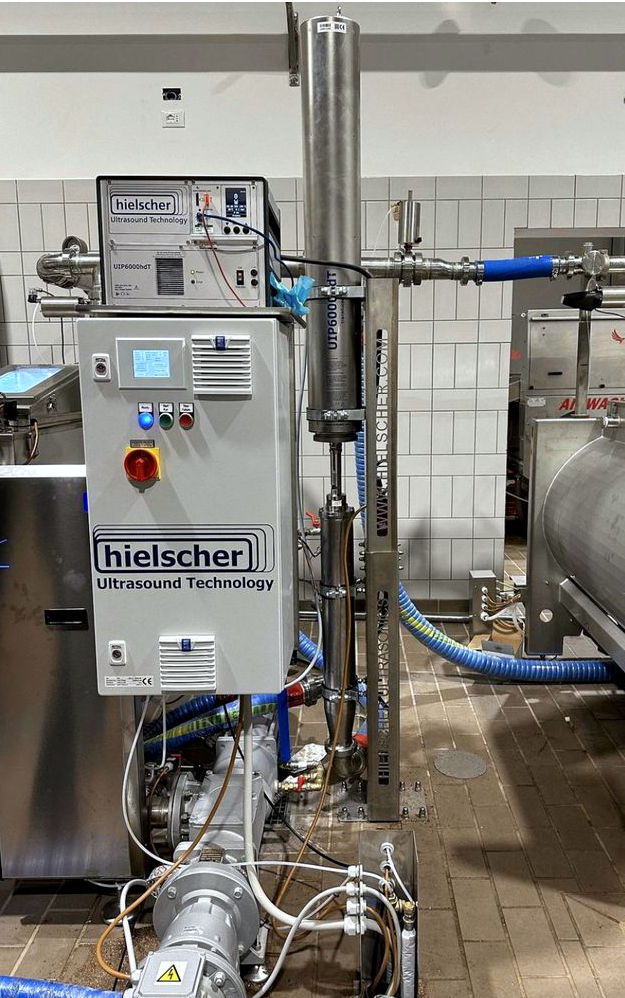

UIP6000hdT sondiga töötav tööstuslik ultraheliseade vedelike ja suspensioonide voogse töötlemiseks.
6 kW võimsusega ultraheli – Töötlemisvõimsus ja voolukiirused
Läbilaskevõime sõltub viskoossusest, tahkete osakeste sisaldusest, soovitud osakeste või tilkade suurusest, ekstraheerimise eesmärgist, temperatuurist, rõhust, voolukambri geomeetriast ja vajalikust ultrahelienergia sisendist. Allpool esitatud väärtused on seadme mõõtmete valimise soovituslikud lähtepunktid.
| Protsess | Tüüpiline voolukiirus seadmega UIP6000hdT |
|---|---|
| biodiisli ümberesterdamine | 1,5–4 m³/h |
| emulgeerimine, nt õli/vesi | 00,5–2,5 m³/h |
| rakkude ekstraheerimine, nt Vetikad | 0.15 kuni 1 m³/h |
| Hajutamine / deagglomeratsioon | 00,025–0,5 m³/h |
| Märgjahvatus ja -lihvimine | 00,01–0,025 m³/h |
Enamiku tööstuslike paigaldiste puhul on voolukamber ja ultraheliandur paigaldatud tõhusa helisummutusega kahekordse seinaga roostevabast terasest kappi. Vajaduse korral saab UIP6000hdT-d konfigureerida ka kohandatud reaktorite ja protsessispetsiifiliste voolukambri geomeetriate jaoks. Nagu teisedki Hielscheri tööstuslikud ultrahelisüsteemid, on UIP6000hdT kavandatud pidevaks tööks täisvõimsusel.
MultiSonoReactor MSR-4 suure läbilaskevõimega voog-ultrahelitöötluseks. MSR-4-le on võimalik paigaldada 4 UIP4000hdT või 4 UIP6000hdT seadet.
Ultraheligeneraator, andur ja voolukamber on paigutatud helikindlasse kappi.
Õige tööstusliku ultraheliprotsessori valimine
Ei tea, milline tööstuslik ultraheliseade sobib teie protsessile kõige paremini? Allolevast tabelist leiate ligikaudse võimsuse juhendi. Seadme lõplik valik sõltub materjali omadustest, soovitud tulemusest, energiakulu suurusest ja protsessi konfiguratsioonist.
| Tööstuslik ultraheli-seade | Võimsus | Tüüpiline kasutus |
|---|---|---|
| UIP500hdT | 500W | Ühendab laboratooriumi ja katseprojekti, tootearenduse ning väikeseeriatootmise ja pidevprotsesside vahelist lünka |
| UIP1000hdT | 1000W | Katseprojektid ja väiksemahulised pidevprotsessid |
| UIP2000hdT | 2000W | Katse- ja katsetamismastaap, protsessi mastaapimise ja tööstuslik tootmine |
| UIP4000hdT | 4000W | Suurem tootmisvõimsus ja pidev tootmisliinil töötlemine |
| UIP6000hdT | 6000W | Suuremahuline tööstuslik vedelike töötlemine |
| UIP16000 | 16000W | Suure tootlikkusega tööstuslik tootmine ja mitmetonnine töötlemine |
Kui te ei ole kindel, milline ultraheliprotsessor teie protsessile sobib, on valiku peamised kriteeriumid soovitud tulemus, partii maht, vajalik voolukiirus, viskoossus, tahkete ainete sisaldus, töögraafik ja vajalik energiakulu. Hielscher võib teie protsessiandmete põhjal soovitada sobivat seadet, sonotroodi, võimendit ja voolukambri konfiguratsiooni.
12 UIP6000hdT ultraheliseadme klastri võimsus on kuni 72 kW, mis võimaldab suure jõudlusega järjestikust töötlemist.
Võtke meiega ühendust, et saada teavet UIP6000hdT seadistuse ja hinna kohta
Tööstuslik täppisjuhtimine, andmete salvestamine ja protsessi töökindlus
UIP6000hdT kuulub Hielscheri tööstuslikku hdT-seeriasse ning ühendab endas suure ultrahelivõimsuse, digitaalse juhtimise ja protsessi automaatse dokumenteerimise. Hielscheri tööstuslikud ultraheliseadmed suudavad tekitada väga suuri amplituude. Amplituude kuni 200 µm on võimalik kasutada pidevalt ööpäevaringse töörežiimis. Protsessideks, mis nõuavad veelgi suuremaid amplituude või spetsiaalseid geomeetriaid, on saadaval kohandatud ultraheli-sonotroodid.
Täisvärviline puutetundlik ekraan
Värviline puutetundlik ekraan lihtsustab seadme kasutamist ja parameetrite reguleerimist. Operaatorid saavad seadistada amplituudi, võimsust ja impulssrežiimi intuitiivse menüü ja värvilise puutetundliku liuguri abil, millel on 1%, 5% või 10% sammuga fikseeritud astmed. Protsessiväärtusi saab kuvada tulpdiagrammide või numbriliste väärtustena. BIG NUMBER kuvarežiim parandab nähtavust tänu suurele kontrastile ja suurtele kirjatüüpidele.
Brauseri kaugjuhtimispult
Seadet UIP6000hdT saab juhtida tavalise veebibrauseri kaudu, kasutades LAN-veebiliidest. Tarkvara installimist ei ole vaja. Ultraheli seade toimib DHCP-serverina/kliendina ning taotleb või määrab IP-aadressi automaatselt. Süsteemi saab juhtida otse PC-lt või Mac-ilt, võrgukommutaatori või ruuteri kaudu või valikulise eelkonfigureeritud traadita ruuteri abil nutitelefonidelt ja tahvelarvutitelt.
Sisseehitatud võrgu- ja andmesalvestus
LAN-liides võimaldab paindlikku kasutamist ja integreerimist tootmiskeskkondadesse. Protsessid andmed salvestatakse automaatselt SD-kaardile või USB-mälupulgale. Salvestatavad näitajad hõlmavad võimsust, amplituudi, ultraheli töötlemise aega, temperatuuri ja rõhku, mis võimaldab protsesside paremat võrreldavust, dokumenteerimist ja korratavust. Komplektis on kaasas ühendatav temperatuuriandur; vajaduse korral saab rõhu jälgimiseks ühendada lisavarustusena saadava rõhuanduri.
Automaatne sageduse häälestamine
Nagu kõik Hielscheri ultraheliseadmed, on ka mudelil UIP6000hdT nutikas automaatne sageduse häälestamine. Süsteemi sisselülitamisel tuvastab generaator optimaalse töösageduse ja juhib andurit just sellel sagedusel. See parandab energiatõhusust, stabiilsust ja töökindlust. Sageduse häälestamine toimub automaatselt murdosa sekundi jooksul.
KKK: Tööstuslik ultraheli-seade UIP6000hdT
Milleks kasutatakse seadet UIP6000hdT?
Seadet UIP6000hdT kasutatakse tööstuslikuks ultrahelilise homogeniseerimise, emulgeerimise, disperseerimise, aglomeerumise vältimise, märgjahvatamise, ekstraheerimise, lahustamise, segamise ja sonokeemiliste reaktsioonide läbiviimiseks. See sobib vedelike, suspensioonide ja pastade töötlemiseks, mis nõuavad suurt ultrahelienergia sisendit.
Kas UIP6000hdT sobib pidevaks tootmiseks?
Jah. UIP6000hdT on mõeldud intensiivseks ööpäevaringseks tööks ning seda saab kasutada nii partiipõhises, ringlus- kui ka pidevas läbivoolukonfiguratsioonis.
Millist voolukiirust suudab UIP6000hdT töödelda?
Voolukiirus sõltub kasutusotstarbest, viskoossusest, tahkete osakeste sisaldusest, soovitud osakeste või tilkade suurusest ning vajalikust ultrahelienergia sisendist. Soovituslikud voolukiirused on biodiisli transesterifitseerimisel ligikaudu 1,5–4 m³/h ja emulgeerimisel 0,5–2,5 m³/h. Energiaintensiivsemad protsessid, nagu märgjahvatamine, nõuavad tavaliselt madalamaid voolukiirusi.
Kas seadet UIP6000hdT on võimalik integreerida tööstuslikesse tootmisliinidesse?
Jah. Tänu modulaarsele ehitusele, eraldiseisvale generaatorile ja andurile, LAN-juhtimisele, voolukambri valikuvõimalustele ja roostevabast terasest korpusele sobib UIP6000hdT hästi integreerimiseks masinatesse, alusraamidesse ja tootmisliinidesse.
Kuidas toetab UIP6000hdT protsesside dokumenteerimist?
Digitaalne generaator salvestab protsessiparameetrid, nagu amplituud, võimsus, ultrahelitöötlemise aeg, temperatuur ja rõhk, SD-kaardile või USB-mäluseadmesse. See toetab protsesside võrdlemist, tootmise mastaapsustamist, kvaliteedikontrolli ja tootmise korratavust.
Millal peaksin valima UIP6000hdT asemel UIP4000hdT?
Valige mudel UIP6000hdT, kui teie protsess nõuab suuremat ultrahelivõimsust, suuremat tootlikkust või suuremat kavitatsiooni intensiivsust, kui 4 kW süsteem suudab pakkuda. Mõõduka tööstusliku tootmise jaoks võib piisata UIP4000hdT-st; väga suurte tootmisvõimsuste jaoks on võimalik konfigureerida mitu UIP6000hdT-seadet või suuremaid süsteeme.
Kirjandus / Viited
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12, 25 December 2003, pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019, 88-105.
Hielscher Ultrasonics toodab suure jõudlusega ultraheli homogenisaatoreid alates Laboratoorium kuni Tööstuslik ulatus.
