UIP4000hdT – 4kW ultrasonics de alto desempenho

O UIP4000hdT entrega o poder do ultra-som 4kW e é uma máquina de produção de confiança mesmo circunstâncias de exigência. Ele é projetado para processos industriais com uma maior demanda de energia e grandes volumes. O UIP4000hdT é um processador ultra-sônico robusto e poderoso.
As aplicações típicas do UIP4000hdT incluem homogeneização, emulsificação, Dispersão & partícula fina de moagem, Extração, malaxação do azeite, dissolvendo ou Reações sonoquímicos tal como Sono-Síntese e Sono-Catálise.

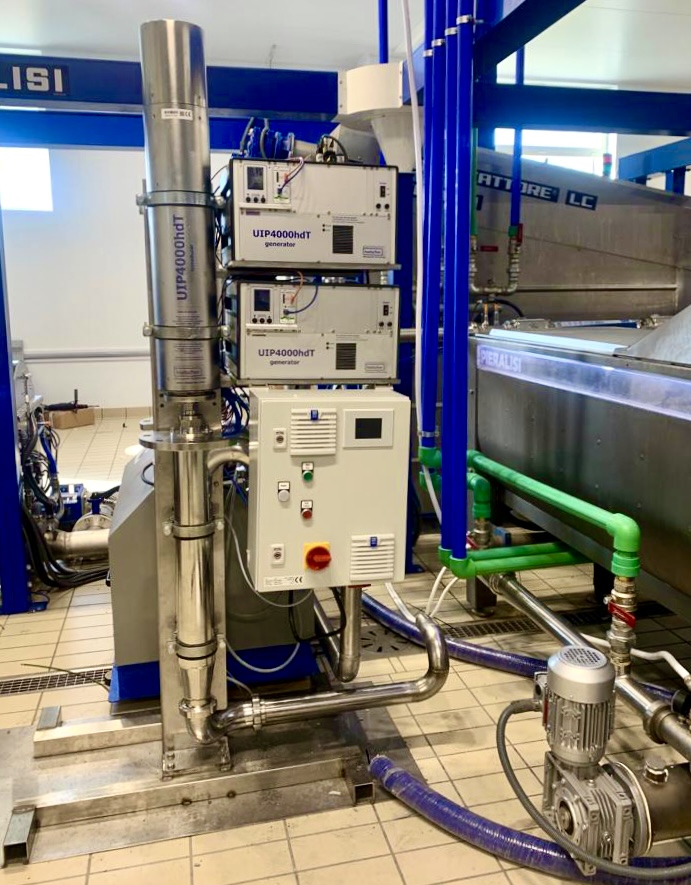

UIP4000hdT célula de fluxo para sonication inline em escala industrial

Este sistema de alta potência é particularmente favorável, uma vez que não são necessários meios de arrefecimento adicionais, como água ou ar comprimido. O projeto especial deste sistema permite seu uso condições extremas da operação, tais como a poeira, a sujeira, a temperatura e a umidade. O processador ultra-sônico consiste em titânio e aço inoxidável. A flange oscilação-livre provou muito útil para a integração em máquinas e em plantas. Foi adaptado às novas condições técnicas em termos de comportamento de oscilação correto.

O conceito modular do UIP4000hdT fornece-o um sistema poderoso e contudo muito espaço-conservando. O transdutor e o gerador são alojados separadamente uns dos outros e estão ligados através de cabos. O projeto Self-contido reduz o trabalho exigido para a instalação, a operação e a manutenção a um nível mínimo. Vários módulos UIP4000hdT podem ser facilmente combinados para formar clusters com capacidades de processo mais elevadas.

4kW Capacidade de processamento
Processo
Quociente de vazão
transesterificação biodiesel
1 para 3m³ / hr
emulsificação, Por exemplo, óleo / água
0.4 para 2m³ / hr
extracção de células, Por exemplo, algas
0.1 para 0.8m³ / hr
Dispersão / desaglomeração
0.02 para 0.4m³ / hr
moagem húmida e moagem
00,01 para 0.02m³ / hr

Em geral, a célula de fluxo, bem como o transdutor ultra-sônico estão localizados em um armário de aço inoxidável de paredes duplas que vem com um isolamento acústico muito eficaz. Se requerido, o UIP4000hdT pode ser usado para o sonication dos líquidos em reatores costume-específicos. Naturalmente, o UIP4000hdT é capaz de funcionar continuamente na saída de poder cheia (24hrs/7days) como todos os sistemas ultra-sônicos de Hielscher Ultrasonics.

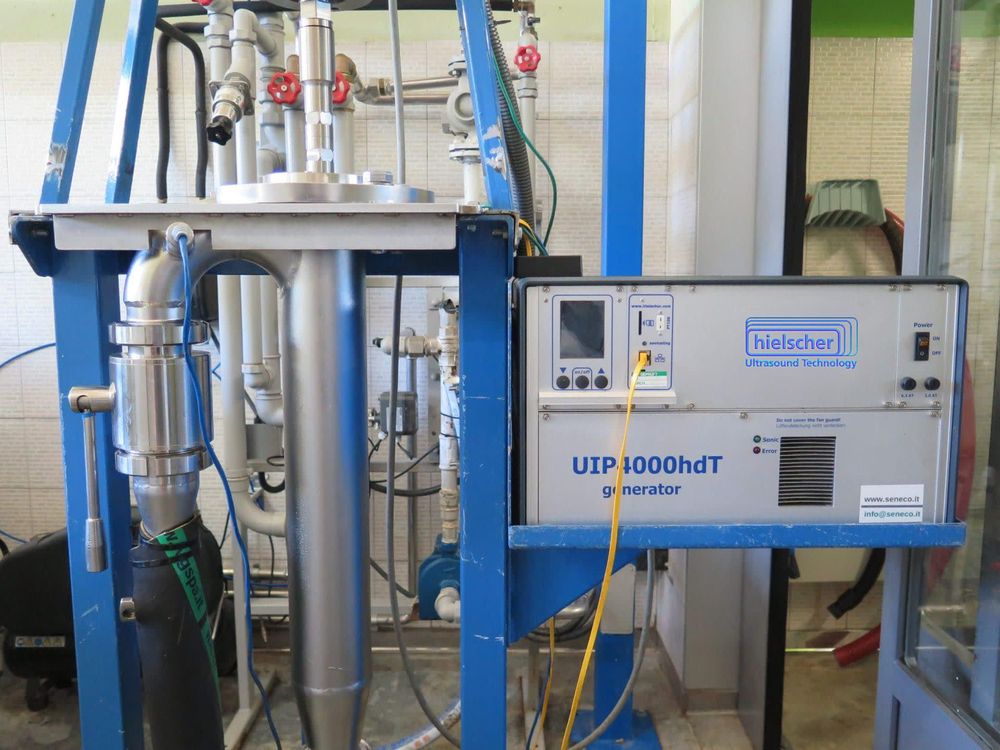

O UIP4000hdT é um ultrasonicator Full-industrial para a homogeneização e a extração contínuas.

Hielscher ' s UIP4000hdT – ultrasonics do elevado desempenho 4kW para processos no modo fluir-através

Pedido de informação





O UIP4000hdT num piscar de olhos

  • 4000 watts ultrasonicator poderoso
  • confiável para processos de sonicação pesados
  • 24/7 operação
  • classe industrial
  • display touch colorida
  • navegar controle remoto
  • gravação de potência, amplitude, tempo de sonicação, a temperatura, a pressão de dados automática
  • SD integrado / ComboCard USB
  • sensor de temperatura conectável
  • sensor de pressão de encaixe (opcional disponível)
  • conexão LAN
  • conexão Ethernet
  • nenhuma instalação de software
  • Sintonização automática Freqüência

Touch-Screen de cor cheia

visor colorido de toque da nova série de HDT de ultrasonicators industriais da HielscherUm ótimo aprimoramento da visão operacional é o touch-screen colorido. Esta tela sensível ao toque e à caneta permite um fácil manuseio, enquanto a configuração precisa dos parâmetros operacionais e a exibição da configuração de energia ultra-som são garantidas e combinadas com o maior conforto para o operador. O menu de controle digital é intuitivo para ser usado como reduzido às configurações principais. A amplitude / configuração de energia e o modo de pulso podem ser ajustados por um controle deslizante de toque colorido (com 1%, 5% ou 10% snap). O usuário decide, se ele preferir a exibição de amplitude e potência como gráficos de barras coloridas ou representação numérica. A exibição pode ser alterada do modo de exibição normal para o modo de exibição GRANDE NÚMERO, caracterizado por contraste intenso e grande tamanho de fonte para melhor visibilidade.

Controlo remoto navegador

controle preciso do tratamento de ultra-som (Clique para ampliar!)

O UIP4000hdT pode ser controlado usando qualquer navegador comum, como o Internet Explorer, Safari, Firefox, Mozilla, Mobile IE/Safari usando a nova interface Web LAN. A conexão LAN é uma configuração muito simples plug-n-Play e não requer instalação de software. O dispositivo ultra-sônico atua como servidor DHCP/cliente e solicita ou atribui um IP automaticamente. O dispositivo pode ser operado diretamente do PC/MAC ou usando um interruptor ou um roteador. Usando um roteador sem fio pré-configurado opcional, o dispositivo pode ser controlado a partir da maioria dos smartphones ou computadores tablet, por exemplo, o Apple iPad. Usando o Port-Forwarding de um roteador conectado, você poderia controlar seu UIP4000hdT através do Internet de todo o lugar no mundo – o seu telefone inteligente ou tablet sendo o controle remoto.

Função de rede

Uma outra característica esperta do UIP4000hdT é a operação e o controle através de LAN (rede de área local) que facilita a operação e permite a flexibilidade de processamento elevada. Toda a informação do processo do sonication é gravada no cartão de dados de SD/USB, automaticamente. Um sensor Plugable mede a temperatura permanentemente enquanto um sensor de pressão opcionalmente disponível pode adicionalmente ser obstruído.

Sintonização automática Freqüência

Como todos os dispositivos ultra-sônicos Hielscher, o UIP4000hdT vem com um ajuste de freqüência automática inteligente. Quando o dispositivo é ligado, o gerador irá sentir a freqüência operacional ideal. Em seguida, ele irá conduzir o dispositivo nesta frequência. Isso melhora a eficiência energética global e confiabilidade de nossos dispositivos ultra-sônicos. Tudo o que você precisa fazer é ligar o sistema. O gerador executará o ajuste de frequência automaticamente em uma fração de segundo.

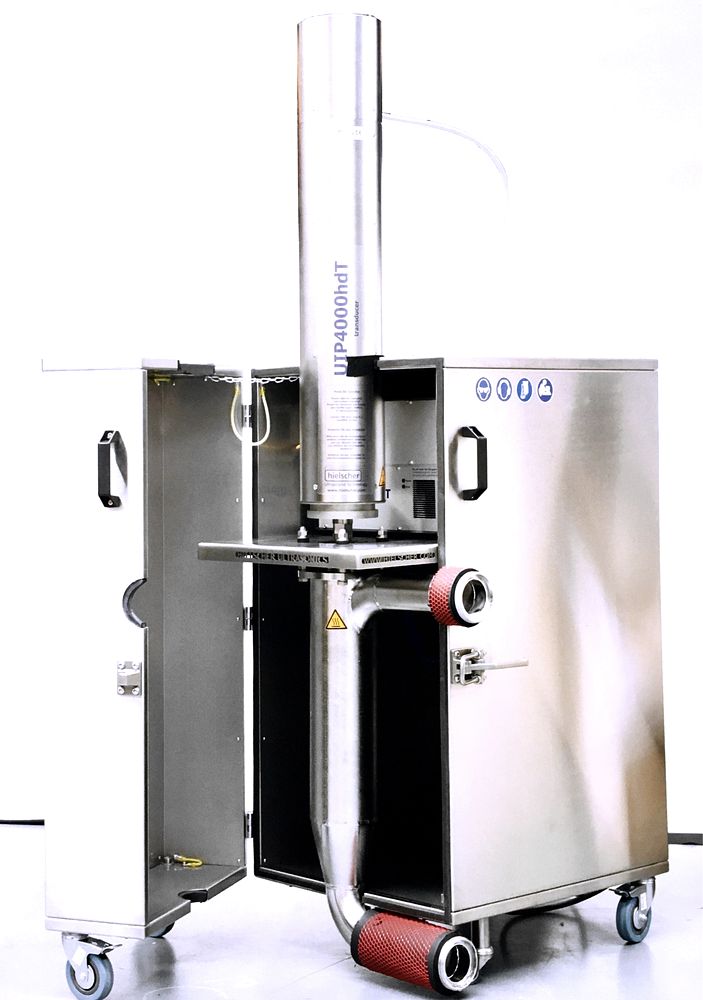

Hielscher ' s UIP4000hdT em fechado em um armário de aço inoxidável, que forneça o isolamento sadio.

UIP4000hdT no armário

Unidade ultra-sônica do elevado desempenho

Hielscher Ultrasonics’ os processadores ultra-sônicos industriais podem entregar amplitudes muito elevadas. As amplitudes de até 200 μm podem facilmente ser funcionam continuamente na operação 24/7. Para amplitudes ainda mais elevadas, os sonotrodes ultra-sônicos personalizados estão disponíveis. A robustez do equipamento ultra-sônico de Hielscher permite a operação 24/7 no serviço pesado e em ambientes de exigência.

Contate-Nos! / Pergunte-nos!

Use o formulário abaixo, se desejar solicitar informações adicionais sobre homogeneização ultra-sônica. Teremos o maior prazer em oferecer-lhe um sistema ultra-sônico que atenda aos seus requisitos.









Por favor, note que o nosso Política de Privacidade.



Não sure que sistema ultra-sônico é o mais apropriado para seu processo?
A tabela abaixo dá-lhe uma indicação da capacidade de processamento aproximado de nossos ultrasonicators:

Volume batch Quociente de vazão Dispositivos Recomendados
00,5 a 1,5 mL n / D. VialTweeter
1 a 500mL 10 a 200 mL / min UP100H
10 a 2000 mL 20 a 400 mL / min UP200Ht, UP400St
0.1 a 20L 00,2 a 4 L / min UIP2000hdT
10 a 100L 2 de 10L / min UIP4000hdT
n / D. 10 a 100L / min UIP16000
n / D. maior aglomerado de UIP16000

Fatos, vale a pena conhecer

Noções básicas de homogeneização ultra-sônica

Homogeneizadores ultra-sônicos são usados para dispersão, emulsificação, molhado-moagem, nano- & micronização, extração (de plantas e tecidos celulares), síntese e catálise de produtos químicos (so-called sono-química), bem como desgaseificação. A homogeneização ultra-sônica é usada frequentemente como o termo do guarda-chuva que inclui todas estas aplicações Fore-mencionadas. A homogeneização assistida por ultrassom baseia-se no princípio de funcionamento da caviação acústica, que ocorre quando ondas intensas de ultrassom são acopladas em meio líquido. as ondas intensas do ultra-som, as bolhas de vácuo minuciosas são geradas no meio, que crescem sobre os ciclos de alta pressão/baixa pressão das ondas do ultra-som. Em um certo ponto, quando as microbolhas atingiram um status energético, em que eles não podem absorver mais energia, eles colapsam violentamente. Este fenômeno da implosão da bolha do vácuo é chamado cavitação. A implosão das bolhas de vácuo gera ondas de choque, jatos de fluxo/líquido, alta cisalhamento, alta temperatura e diferenciais de pressão com energia suficiente para quebrar ligações covalentes, moléculas Flex e induzir reações químicas.

Para obter melhores resultados no processo de homogeneização, o processador ultra-sônico e sua configuração podem ser otimizados alterando as seguintes variáveis:

  • Amplitude (deslocamento do sonotrodo) e intensidade
  • pressão
  • Temperatura
  • Sonication navio (lote ou célula de fluxo: tamanho, geometria, taxa de fluxo)

Os processadores ultra-sônicos do elevado desempenho de Hielscher usam geradores piezoelétrico feitos de cristais do titanato do zirconato da ligação. As vibrações são transmitidas abaixo de um chifre Titanium ajustado ressoam em 19-26 quilohertz. Do chifre a vibração ultra-sônica é acoplada através do sonotrodo ultra-sônico (ponta, ponta de prova) no meio fluido. Hielscher oferece processadores ultra-sônicos com classificações de energia de 50 a 16.000 watts por unidade ultra-sônica e abrange, assim, as exigências de pequenos ultrasonicators de laboratório e dispositivos de bancada até a planta piloto e unidades de ultra-som totalmente comercial para alto volume Transferência.

Controle de processo sofisticado para resultados de sonication ideais

As condições de sonication são cruciais para resultados de saída, processo e reprodutibilidade de processos ultrassônicos. Além do controle preciso de potência ultra-sônica de saída, ajustado por amplitude e intensidade, temperatura, pressão e sonication tempo são fatores importantes. Os processadores ultra-sônicos digitais da Hielscher vêm com um termopar Plugable. Um sensor de pressão Plugable está opcionalmente disponível. Ambos os sensores são conectados com o gerador ultra-sônico, que é equipado com um cartão interno do SD. O software do dispositivo ultra-sônico grava todos os dados do processo (data, tempo, amplitude, energia ultra-sônica, energia líquida, temperatura, pressão) em um arquivo CSV no cartão SD. Isso faz com que seu sonication corre comparável e reprodutível.

Para amplitudes elevadas, uma potência de saída mais elevada é exigida. a carga aumentada tal como a viscosidade elevada da pressão média ou elevada, um poder aumentado do ultra-som é necessário conduzir o sonotrodo em uma amplitude desejada. Quanto maior a superfície frontal do sonotrodo (ponta), mais poder é necessário para deixá-lo ressoar. Com um sonotrode maior, volumes maiores podem ser processados. Os sonotrodes industriais de Hielscher e cascatrodes pode entregar amplitudes muito elevadas. As amplitudes de até 200 μm podem facilmente ser funcionam continuamente na operação 24/7. Para amplitudes ainda mais elevadas, os sonotrodes ultra-sônicos personalizados estão disponíveis. O robustez de ultrasonicators de Hielscher permite a operação 24/7 a carga pesada e circunstâncias de exigência.

Para a maioria dos processos ultra-sônicos, a temperatura do meio sonicado deve ser o mais baixo possível para uma baixa temperatura promove a geração de cavitação intensa. Hielscher oferece células de fluxo ultra-sônico e reatores com jaquetas de resfriamento, que suportam a manutenção de temperaturas de processo ideais. Células de fluxo e reactores são pressurizáveis, também. pressões elevadas, ocorre cavitação mais intensa. Portanto, Hielscher oferece reatores que podem facilmente pressurizado até 300atm.

Hielscher ultrasonics fabrica Sondas Ultrassônicas de diferentes tamanhos e formas (por exemplo, cascatrodes), que permite escalar todos os resultados do processo ultra-sônico completamente linear. Com os Homogeneizadores ultra-sônicos 16kW e os tipos múltiplos de sonotrodes e de reatores da pilha de fluxo, Hielscher é seu sócio experiente a longo prazo para processos ultra-sônicos na escala industrial. Além da variedade de ultrasonicators padrão, Hielscher projeta e fabrica sistemas personalizados, também.
