UIP500hdT – Processamento industrial em pequena escala

O processador ultra-UIP500hdT (20 kHz, 500 W) é um dispositivo de nível industrial para testes piloto e processamento de pequena escala de líquidos. Entre as aplicações mais comuns da UIP500hdT são homogeneização, dispersão, emulsificação, desintegração celular e reacções sonoquímicos. Um ecrã táctil a cores, controle remoto do navegador, dados automáticos protocoling em um ComboCard SD / USB integrado, bem como sensores de temperatura e pressão dá-lhe o controle do processo completo e um elevado conforto de operação.

O UIP500hdT opera a uma freqüência ultra-sônica de 20kHz. ondas ultra-sônicas nessa freqüência criar um intenso cavitação em líquidos. Os efeitos cavitacionais pode ser utilizado para aplicações múltiplas, tal como: Emulsão, Dispersão, Homogeneização, ruptura celular e extracção, desaglomeraçãoe desgaseificação.

O UIP500hdT pode ser usado com um monte de acessórios, tais como vários sonotrodes, impulsionadores, e células de fluxo. Para o processamento de lotes maiores do que 5 litros, geralmente recomendamos a Sonicar utilizando uma célula de fluxo do reactor (Modo de fluxo) para alcançar uma consistência de processamento mais elevados. Quando utilizado para a sonicação de líquidos no modo de fluxo, o UIP500hdT pode processar tipicamente entre 0,25 e 2,0 L / min (A taxa real dependerá da aplicação). Como todos os nossos aparelhos, o UIP500hdT pode ser operado 24 horas por dia (24 horas / 7D). Portanto, essa configuração pode processar aprox. 0,5 a 3m3 por dia. Para um maior rendimento de produção, recomendamos o uso de um dos seguintes dispositivos:

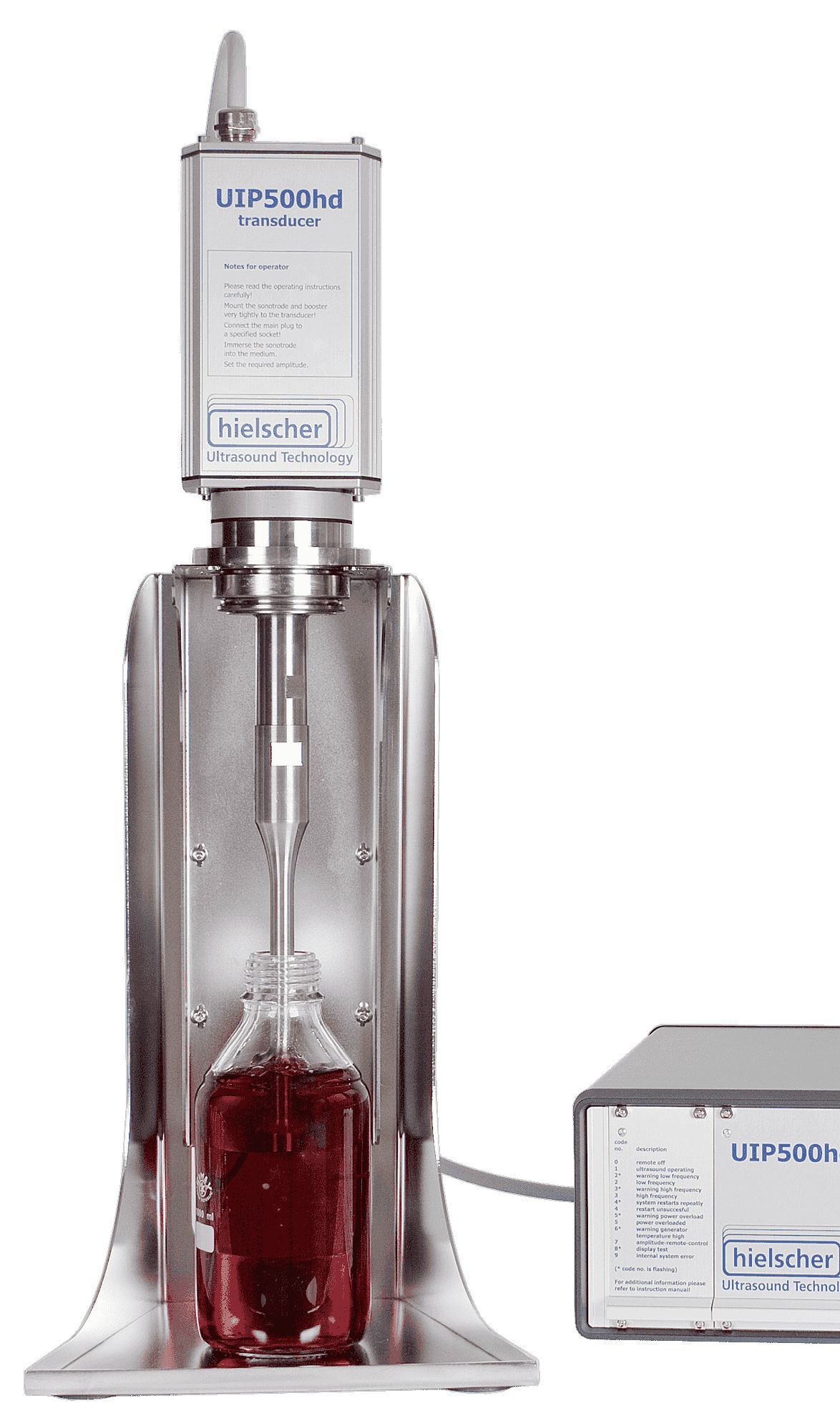

O ultrasonicator UIP500hdT é um W homogeneizador 500 de ultra-som poderoso (Clique para ampliar!)

UIP500hdT com célula de fluxo

Pedido de informação





Poder ultra-som com controle de processos completa

ultra-som de energia é o processo de solução para várias aplicações, tais como líquidos emulsificação, redução de tamanho de partícula, esmerilhamento ou dissolvendo. O UIP500hdT proporciona ondas de ultra-sons intensos gerando forte cavitação. cavitação ultra-som e as forças de cisalhamento resultantes cumprir tarefas exigentes, sem problemas. Para garantir uma consistente qualidade do processo, Não só o poder de ultra-som atual entregue é essencial, em vez todos os parâmetros de processo importantes deve ser controlado. A nova geração de processadores de ultra-som HDT permite ao usuário operar o sistema de ultra-som através do ecrã de toque ou controle remoto browser. Todos os parâmetros relevantes do processo – tais como a amplitude, tempo de sonicação, a temperatura e pressão – são automaticamente gravadas e guardadas como um arquivo CSV no ComboCard SD / USB integrado.
Desse modo, o novo UIP500hdT fornece o mesmo poder de ultra-som como o seu antecessor UIP500hd, mas se destaca com uma ampla gama de recursos adicionais, o que torna o processo de ultra-som muito mais user-friendly. Do ponto de vista operacional, o controle preciso de todos os parâmetros do processo de ultra-sons são funções principais absolut.

As características UIP500hdT:

  • 500 watts de ultra-som de potência
  • construído para operação de heavy-duty
  • funciona 24/7
  • padrão industrial
  • display touch cor
  • Controlo remoto navegador
  • gravação de dados
  • SD integrado / ComboCard USB
  • sensor de temperatura
  • sensor de pressão (opcional)
  • conexão LAN
  • conexão Ethernet
  • nenhuma instalação de software
  • Sintonização automática Freqüência

Cor Touch-Screen

visor colorido de toque da nova série de HDT de ultrasonicators industriais da HielscherO ecrã táctil colorido é um excelente aprimoramento que torna o dispositivo ainda mais fácil de usar. A tela sensível ao toque e à caneta permite um fácil manuseio e garante a configuração precisa dos parâmetros operacionais e a exibição da configuração de energia ultra-som. O menu de controle digital é intuitivo para usar e possui um menu de configurações claramente estruturado. A amplitude / configuração de energia e o modo de pulso podem ser ajustados por um controle deslizante de toque colorido (com 1%, 5% ou 10% snap). O usuário decide, se ele prefere a exibição de amplitude e potência como bargraphs coloridos ou representação numérica. A exibição pode ser alterada do modo de exibição normal para o modo GRANDE NÚMERO, onde um alto contraste e grande tamanho da fonte facilitam sua legibilidade.

Controlo remoto navegador

processadores industriais da Hielscher da série HDT pode ser confortável e amigável operado através de controle remoto browser. Devido à sua nova interface da rede LAN, o UIP500hdT pode ser controlado usando qualquer navegador comum, como Internet Explorer, Safari, Firefox, Mozilla, IE / Safari móvel. A conexão LAN é uma configuração simples de plug-n-play que não requer instalação de software. O dispositivo ultra-sônico atua como servidor / cliente DHCP e solicita ou atribui um IP automaticamente. O dispositivo pode ser operado diretamente do PC / MAC ou usando um interruptor ou roteador. Usando um roteador sem fio pré-configurado opcional, o dispositivo pode ser controlado pela maioria dos smartphones ou tablets, por exemplo, o Apple iPad. Usando o encaminhamento de um roteador conectado, você pode controlar seu UIP500hdT via internet de qualquer lugar do mundo – usando seu telefone inteligente ou tablet como controle remoto.

Função de rede

O UIP500hdT pode ser operada e controlada via LAN (rede de área local, ver caixa à direita) que facilita a operação e permite a flexibilidade de processamento de alta. Todas as informações do processo de sonicação é gravado no cartão de dados SD / USB, automaticamente. Um sensor mede a temperatura plugable permanentemente. Um sensor de pressão disponível opcionalmente pode ser adicionalmente ligado para registar a pressão.

Sintonização automática Freqüência

Todos os dispositivos ultra-sônicos Hielscher estão equipados com uma afinação automática de freqüência inteligente. Quando o dispositivo é ligado, o gerador irá detectar a frequência operacional óptima e assegura que o dispositivo funciona com esta frequência. A sintonia automática de freqüência melhora a eficiência energética global e confiabilidade de nossos dispositivos ultra-sônicos.

Grade industrial e eficiência excelente

O UIP500hdT é construído para a produção comercial e cumpre os padrões industriais. Seu robusto, design durável foi provado em muitas instalações comerciais em todo o mundo onde ele é usado para aplicações de produção e pesados. Este processador ultra-som requer apenas muito pouca manutenção, É fácil de instalar e simples de limpar e higienizar. reatores célula de fluxo especiais que cumprem o avançado CIP (local limpo-in-) e SIP (esterilizar-in-place) requisitos estão disponíveis, também. O transdutor da UIP500hdT é grau IP65, De modo que ele pode ser instalado em ambientes exigentes. O transdutor pode lidar com sujidade, poeira, humidade, etc. operação fora, enquanto que o gerador pode ser colocado remotamente em outra área.(Clique para ver maior!) A eficiência global de energia é importante para o processamento de ultra-som de líquidos. A eficiência descreve como grande parte da energia é transmitida a partir do bujão no interior do líquido. Nossos homogeneizadores ultra-sônicos têm uma eficiência global de mais de 80%.
Nossos dispositivos ultra-sônicos têm uma alta eficiência na conversão de energia eléctrica em oscilações mecânicas do sonotrodo, de modo que os transdutores de nossos de bancada ultrasonicators tem um invólucro fechado. Não há fendas de ventilação do gabinete do transdutor. Uma vez que a perda de energia, o que causaria um calor-se no alojamento do transdutor fechado é muito baixo, sem arrefecimento forçado, tal como é necessário ar comprimido ou água. No entanto, o fato mais importante é que mais energia é convertido em ondas de ultra-som no líquido, resultando numa ultra-sons mais intenso. A eficiência energética global do UIP500hdT é de aprox. 80-90% da ficha de alimentação para o líquido (clique na imagem acima para ampliar o gráfico).

Controle de amplitude completa e de alto desempenho

O UIP500hdT pode ser executado permanentemente a 500W. A potência é transmitida a uma amplitude controlada, de modo que o deslocamento das vibrações ultra-sónicas mecânicas no sonotrodo é constante em todas as condições de carga (por exemplo, a flutuação pressões, viscosidades, etc.). Você pode alterar a amplitude de 20 a 100% no gerador e com a montagem de um dos vários chifres de reforço. A amplitude escolhido está a ser mantida constante, enquanto sonicando qualquer material a qualquer pressão. Assim você tem a controle total sobre o parâmetro mais importante de ultra-som: Amplitude.

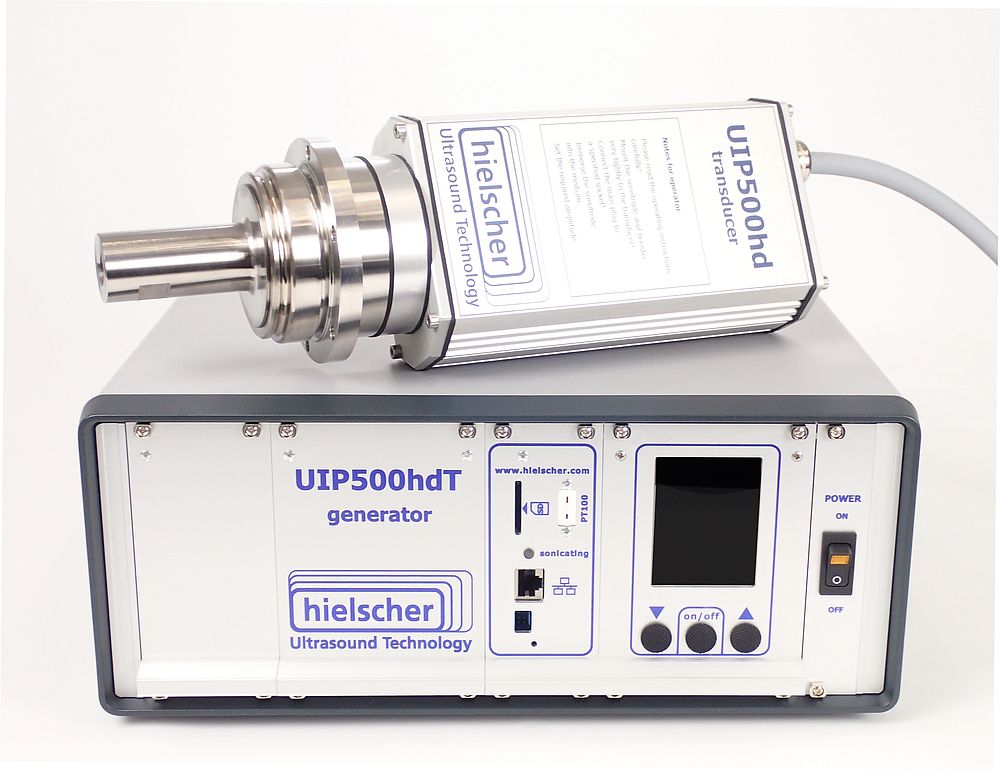

Transdutor UIP500hdT e gerador (Clique para ampliar!)

UIP500hdT

Atualizar!
Se você tem um predecessor como a UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, você pode atualizar seu dispositivo para a versão digital HDT. Clique aqui para saber mais sobre a atualização do hd para a versão HDT!

Solicitar uma proposta para este item!

Para receber uma proposta, por favor, coloque seus dados de contacto no formulário abaixo. Uma configuração típica do dispositivo é pré-seleccionada. Sinta-se livre para rever a seleção antes de clicar no botão para solicitar a proposta.








Por favor, indique as informações que você deseja receber, abaixo:



  • UIP500 transdutor

    consistindo no transdutor ultra-sônico e no gerador, freqüência ultra-sônica 20kHz, sistema de ajustamento automático da freqüência, mícron da amplitude 25, amplitude ajustável de 20 a 100%, corredor seco protegido, classe do transdutor IP64, controle digital, com colorido Touch-Screen, temporizador integrado da contagem-para baixo (0.1 SEC a 99 dias), parada programada quando a entrada de energia final alcançou: WS, wh, kWh; calibração automática quando necessário: determinação do poder ocioso amplitude-dependente para dislpay a entrada de energia eficaz, gravação de dados: amplitude, poder, tempo, temperatura no interno SD/USB ComboCard (1GB), exposição e controle remoto através do navegador no PC ou MAC sem instalação de software, com sensor de temperatura, indicação da temperatura: ° c, ° f (-50 ° c a 200 ° c), monitoração de temperatura: interruptor-fora variável/em pontos (-50 ° c-200 ° c), transdutor do cabo de 3M ao gerador, com ferramentas de montagem, chifre Titanium com rosca fêmea M14x1



  • para uso com RFLA100 flange, para a célula de fluxo ou de operação em lotes, o titânio, diâmetro da ponta 18 milímetros, Rosca macho M14x1, aprox. 125 milímetros de comprimento (w / o fio), relação da amplitude de aprox. 1: 3,5



  • para uso com RFLA100 flange, para a célula de fluxo ou de operação em lotes, o titânio, diâmetro da ponta 22 milímetros, Rosca macho M14x1, aprox. 125 milímetros de comprimento (w / o fio), relação da amplitude de aprox. 1: 2,4



  • para uso com RFLA100 flange, para a célula de fluxo ou de operação em lotes, o titânio, diâmetro da ponta 34 milímetros, Rosca macho M14x1, aprox. 125 milímetros de comprimento (w / o fio), relação da amplitude de aprox. 1: 1,0



  • para uso com RFLA100 flange, para a célula de fluxo ou de operação em lotes, o titânio, diâmetro da ponta 40 milímetros, Rosca macho M14x1, aprox. 125 milímetros de comprimento (w / o fio), relação da amplitude de aprox. 1: 0,7



  • para operação em lotes, o titânio, diâmetro da ponta 50 milímetros, Rosca macho M14x1, aprox. 125 milímetros de comprimento (w / o fio), relação da amplitude de aprox. 1: 0,5



  • com flange de aço inoxidável de desacoplamento de oscilação, para a célula de fluxo ou de operação em lotes, o titânio, diâmetro da ponta 50 milímetros, Rosca macho M14x1, aprox. 125 milímetros de comprimento (w / o fio), relação da amplitude de aprox. 1: 0,5



  • com vedação (2xNBR) para o sonotrode O-ring, de diâmetro 100 milímetros, de aço inoxidável, para uso com sonótrodos BS4d18, BS4d22, BS4d34 ou BS4d40, com o O-ring (NBR) para montar a fluir células FC100L1-1S ou FC100L1K-1S



  • reactor de aço inoxidável decomponível, máx. barras de pressão 10, para a UIP500hdT UIP2000hdT em combinação com flange sonotrodo e ficar ST2, NBR O-rings, ligações de tubo (1/2 polegada) com o grampo



  • reactor de aço inoxidável decomponível com camisa de refrigeração, Max. barras de pressão 10, para a UIP500hdT UIP2000hdT em combinação com flange sonotrodo e ficar ST2, NBR O-rings, ligações de tubo (fluido de 1/2 polegada, arrefecimento 1/4 polegada) com o grampo



  • para células de fluxo FC100L1-1S ou FC100L1K-1S, para a redução do volume do reactor, para uso com o sonotrodo BS4d18 (F) ou BS4d22 (F), NBR O-rings, aço inoxidável



  • Insert34, para células de fluxo FC100L1-1S ou FC100L1K-1S, para a redução do volume do reactor, para uso com o sonotrodo BS4d18 (F), BS4d22 (F) ou BS4d34 (F), NBR O-rings, aço inoxidável



  • para aumento mecânica (ou diminuição) da amplitude no sonotrodo, amplitude proporção de 1: 1,2 (Ou 1: 0,83), de titânio, roscas fêmeas M14x1, para uso com parafusos de rosca de titânio (TiM14x1)



  • para aumento mecânica (ou diminuição) da amplitude no sonotrodo, amplitude proporção de 1: 1,4 (Ou 1: 0,71), de titânio, roscas fêmeas M14x1, para uso com parafusos de rosca de titânio (TiM14x1)



  • para aumento mecânica (ou diminuição) da amplitude no sonotrodo, amplitude proporção de 1: 1,8 (Ou 1: 0,56), de titânio, roscas fêmeas M14x1, para uso com parafusos de rosca de titânio (TiM14x1)



  • para aumento mecânica (ou diminuição) da amplitude no sonotrodo, amplitude proporção de 1: 2,2 (Ou 1: 0,45), de titânio, roscas fêmeas M14x1, para uso com parafusos de rosca de titânio (TiM14x1)



  • Suporte para processadores ultra-sônicos UIP500hdT, UIP1000hdT e UIP2000hdT

    electro-polida de aço inoxidável, necessária para células de fluxo FC100L1-1S ou FC100L1K-1S, ajustável em altura 370 a 590 milímetros, tabuleiro de recolha



  • LabLift, por exemplo para o sonication intenso dos líquidos nos copos de vidro no laboratório.

    para o posicionamento fácil de amostras de acordo com as sondas de ultra-sons para controlar a profundidade de imersão, de aço inoxidável, 100x100 mm da pegada, ajustável em altura: 50 a 125 milímetros



  • Caixa sadia da proteção para UIP500hdT, UIP1000hdT e UIP2000hdT ultrasonicators para reduzir o som emissão do processamento cavitacional.

    UIP500hdT para UIP2000hdT, v.g. para utilização com suporte ST2 e de fluxo de células FC100L1-1S ou FC100L1K-1S
