UIP6000hdT – 6kW High-Performance Ultrasonicator

D'UIP6000hdT liwwert 6kW vun Ultraschall Muecht an ass eng zouverlässeg Produktioun Maschinn fir schwéier-Pflicht Uwendungen an exigent Ëmfeld. Designt fir industriell Prozesser mat enger méi héijer Energiefuerderung a grousse Volumen wéi Partikelfräsen, Nanomaterialveraarbechtung a Liewensmëttelveraarbechtung, de robusten a mächtege Ultraschallprozessor UIP6000hdT kann seng Aufgaben einfach ausféieren.

Typesch Uwendunge vun der UIP6000hdT enthalen homogenization, Emulgatioun, Dispergéieren & partikel fein milling, Extraktioun, malaxation vun Olivenueleg, opléisen oder sonochemesch Reaktiounen sou wéi Sono-Synthese an sono-katalyse.

Informatiounen Ufro




Notéiert eis Privatsphär Politik.




Industriell Sonde-Typ Ultrasonicator UIP6000hdT (6kW, 20kHz) mat Flowzellreaktor fir kontinuéierlech Ultraschallveraarbechtung vu Flëssegkeeten a Paste mat héijen Duerchgang.

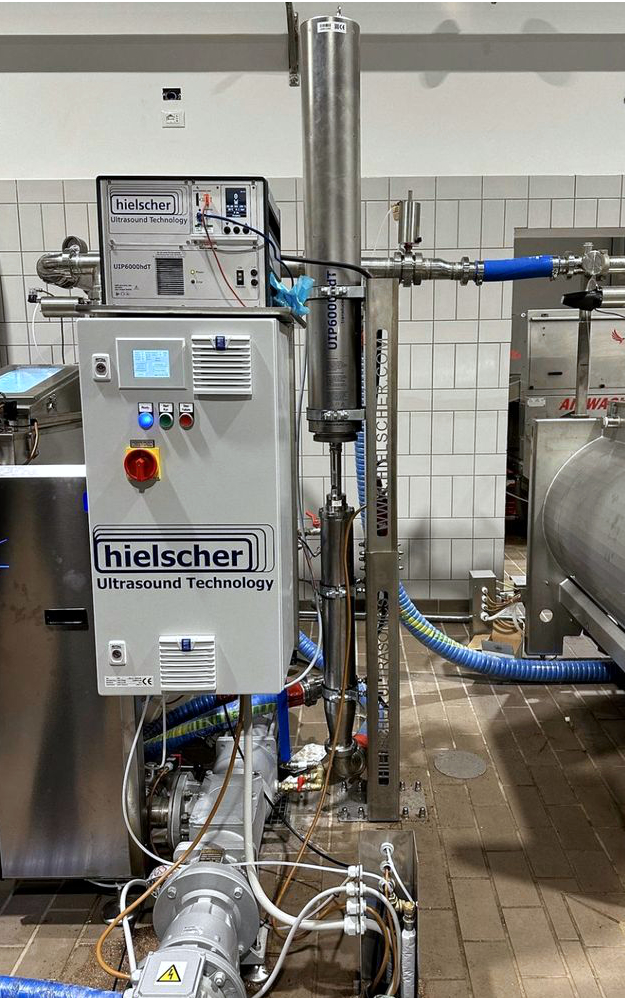

Ultrasonicator UIP6000hdT an enger industrieller Installatioun vu kontinuéierlecher Extraktioun.

6000 Watt Ultraschall Power Gebaut fir industriell Veraarbechtung

Dëse High-Power System ass besonnesch gënschteg fir industriell Prozesser an exigent Ëmfeld a mat limitéierten Ofstand, well keng zousätzlech Killmëttel, wéi Waasser oder Kompresserloft, néideg sinn. De speziellen Design vun dësem System erlaabt seng Benotzung ënner extremen Operatiounsbedingungen, wéi Stëbs, Dreck, Temperatur a Fiichtegkeet. Den Ultraschallprozessor besteet aus Titan an Edelstol. De Schwéngungsfräie Flange huet sech ganz nëtzlech bewisen fir d'Integratioun an Maschinnen a Planzen. Et gouf un déi nei technesch Konditiounen ugepasst a punkto korrekt Schwéngungsverhalen.

Mat engem klenge Foussofdrock a sengem bewegbare Schrank op Rieder kann den UIP6000hdT och a knapper Grenzen installéiert ginn.D'modulär Konzept vun der UIP6000hdT bitt Iech e mächtegen an awer ganz Plazspuerend System. Den Transducer an den Generator sinn getrennt vuneneen ënnerbruecht a sinn iwwer Kabel verbonnen. De selbstännegen Design reduzéiert d'Aarbecht erfuerderlech fir Installatioun, Operatioun an Ënnerhalt op e Minimumsniveau. Multiple UIP6000hdT Moduler kënnen einfach kombinéiert ginn fir Cluster mat méi héije Prozesskapazitéiten ze bilden.

Ultrasonicator UIP6000hdT mat Ultraschallflusszellreaktor a Schallgehäusekabinett fir industriell High-Throughput Prozesser.

Den UIP6000hdT mat Ultraschallflusszellreaktor a Schallkabinettkabinett.



Den industriellen Ultrasonicator UIP6000hdT liwwert 6000 Watt High-Intensity Ultraschall iwwer Sonotrode fir Homogeniséierung, Dispersioun, Emulsifikatioun an Extraktiounsapplikatiounen.

Den UIP6000hdT ass en héich performant industriellen Sonde-Typ Ultraschall fir Inline Behandlung vu Flëssegkeeten a Schlamm.

6kW Veraarbechtung Kapazitéit
Prozess
Duerchflossrate
Biodiesel Transesterifikatioun
1.5 zu 4 m³/h
Emulgatioun, zb Ueleg / Waasser
0.5 zu 2,5 m³/h
Zell Extraktioun, zb Algen
0.15 zu 1 m³/h
Dispergéieren/Deagglomeratioun
0.025 zu 0,5m³/h
naass Fräsen a Schleifen
0.01 zu 0.025 m³/h

Am Allgemengen sinn d'Flowzelle wéi och den Ultraschalltransducer an engem doppelwandegt Edelstahlkabinett, deen mat enger ganz effektiver Schallisolatioun kënnt. Wann néideg, kann d'UIP6000hdT fir d'Sonicatioun vu Flëssegkeeten an personaliséiert spezifesche Reaktoren benotzt ginn. Natierlech ass d'UIP6000hdT fäeg fir kontinuéierlech mat voller Kraaftausgang (24hrs / 7days) ze lafen wéi all Ultraschallsystemer vun Hielscher Ultrasonics.

Industriell Ultraschallhomogenisator fir effizient Dispersioun a Fräsen vu Pigmenter.

De MultiSonoReactor MSR-4 ass en industriellen Inline Homogeniséierungsreaktor gëeegent fir d'Industrie vun héijen Duerchgäng. De MSR-4 kann mat 4x UIP4000hdT oder 4x UIP6000hdT ausgestatt sinn.

D'UIP6000hdT op ee Bléck

  • 6000 Watt mächteg Ultrasonicator
  • zouverlässeg fir schwéier Pflicht sonication Prozesser
  • 24/7 Operatioun
  • industriell Grad
  • faarweg Touch Display
  • duerchsichen Fernsteierung
  • automatesch Datenopnam vu Kraaft, Amplitude, Sonikatiounszäit, Temperatur, Drock
  • integréiert SD / USB ComboCard
  • pluggable Temperatur Sensor
  • Pluggable Drock Sensor (optional verfügbar)
  • LAN Verbindung
  • Ethernet Verbindung
  • keng Software Installatioun
  • Automatesch Frequenz Tuning



High-Performance Ultrasonicator mat 6kW Ultraschallkraaft fir d'industriell Veraarbechtung vu Flëssegkeeten a Schlamm.

Ultrasonic Generator, Transducer a Flowzelle sinn an engem Schallkabinett gelagert.

UIP6000hdT – High-Power Ultrasonic Homogenizer

Als Deel vun der Hielscher Ultrasonics Industrieserie ass den UIP6000hdT e robusten 6kW Ultraschallprozessor fir schwéier Applikatiounen an rau industriellen Ëmfeld.
Hielscher Ultrasonics industriell Sonicatoren kënne ganz héich Amplituden liwweren. Amplituden vu bis zu 200µm kënne ganz einfach kontinuéierlech a 24/7 Operatioun lafen. Fir nach méi héich Amplituden sinn personaliséiert Ultraschall Sonotroden verfügbar. D'Robustitéit vun der Hielscher Ultraschallausrüstung erlaabt 24/7 Operatioun bei schwéierer Pflicht an an usprochsvollen Ëmfeld.

Voll Faarf Touch-Écran

Faarweg Touch Display vun der neier HDT Serie vun den Hielscher industriellen UltraschallerEng grouss Verbesserung vun der operationeller Vue ass de faarwege Touchscreen. Dësen Touch- a Stylus-empfindleche Bildschierm erlaabt eng einfach Handhabung, wärend déi genee Astellung vun de Betribsparameter an den Affichage vun der Ultraschallkraaft-Astellung garantéiert a kombinéiert mat héchstem Komfort fir de Bedreiwer. Den digitale Kontrollmenü ass intuitiv ze benotzen als reduzéiert op d'Haaptastellungen. D'Amplitude / Kraaft-Astellung an de Pulsmodus kënne mat engem faarwege Touch-Slider ugepasst ginn (mat 1%, 5% oder 10% Schnapp). De Benotzer entscheet, ob hien d'Affichage vun der Amplitude a Kraaft als faarweg Bar Grafiken oder numeresch Representatioun léiwer. Den Affichage kann vum normale Vue Modus op BIG NUMBER Display Modus geännert ginn, charakteriséiert duerch schwéier Kontrast a grouss Schrëftgréisst fir verbessert Visibilitéit.

Browser Fernsteierung

Präzis Kontroll vun der Ultraschallbehandlung (Klickt fir ze vergréisseren!)

D'UIP6000hdT kann mat all gemeinsame Browser kontrolléiert ginn, wéi Internet Explorer, Safari, Firefox, Mozilla, Handy IE / Safari mat der neier LAN Web Interface. D'LAN Verbindung ass e ganz einfache Plug-n-Play Setup a brauch keng Softwareinstallatioun. Den Ultraschallapparat handelt als DHCP-Server / Client a freet oder gëtt automatesch eng IP. Den Apparat kann direkt vum PC / MAC bedriwwe ginn oder mat engem Schalter oder Router. Mat engem optionalen pre-konfiguréierten drahtlose Router kann den Apparat vun de meeschte Smartphones oder Tabletcomputer kontrolléiert ginn, zB dem Apple iPad. Mat der Port-Forwarding vun engem verbonne Router kënnt Dir Är UIP6000hdT iwwer Internet vun all Plaz op der Welt kontrolléieren – Ären Smartphone oder Tablet ass d'Fernsteuerung.

Built-In Network

Eng aner intelligent Feature vum UIP6000hdT ass d'Operatioun an d'Kontroll iwwer LAN (Local Area Network), wat d'Operatioun erliichtert an eng héich Veraarbechtungsflexibilitéit erlaabt. All Informatioun vum Sonikatiounsprozess gëtt automatesch op SD / USB Datenkaart opgeholl. E plugable Sensor moosst d'Temperatur permanent wärend en optional verfügbaren Drocksensor zousätzlech verstoppt ka ginn.

Automatesch Frequenz Tuning

Wéi all Hielscher Ultraschall-Geräter kënnt den UIP6000hdT mat enger intelligenter automatescher Frequenztuning. Wann den Apparat ageschalt ass, wäert de Generator déi optimal Operatiounsfrequenz empfannen. Et wäert dann den Apparat bei dëser Frequenz fueren. Dat verbessert d'allgemeng Energieeffizienz an Zouverlässegkeet vun eisen Ultraschallapparater. Alles wat Dir maache musst ass de System unzeschalten. De Generator wäert d'Frequenztuning automatesch an enger Fraktioun vun enger Sekonn ausféieren.

Kontaktéiert eis! / Frot eis!

Frot méi Informatiounen

Benotzt w.e.g. de Formulaire hei ënnen fir zousätzlech Informatioun iwwer den Ultraschallprozessor UIP6000hdT, seng technesch Spezifikatioune, Uwendungen a Präis ze froen. Mir wäerte frou Äre Prozess mat Iech ze diskutéieren an Iech en Ultraschallsystem ze bidden, deen Är Ufuerderunge entsprécht!









Notéiert w.e.g. eis Privatsphär Politik.






Den Hielscher UIP6000hdT Cluster besteet aus bis zu 12x Sonicatoren déi 72kW Ultraschallkraaft komponéieren fir héich performant Inline Veraarbechtung

Den Hielscher UIP6000hdT Cluster besteet aus bis zu 12x Sonicatoren. Dëse Setup erlaabt e 72kW mächtegen Inline Sonication System fir High-Performance Inline Veraarbechtung ze komponéieren.


Net sécher wéi eng Ultraschallsystem am meeschte gëeegent ass fir Äre Prozess?
D'Tabell hei drënner gëtt Iech eng Indikatioun vun der geschätzter Veraarbechtungskapazitéit vun eisen Ultraschaller:

Batch Volume Duerchflossrate Recommandéiert Apparater
0,5 bis 1,5 ml na VialTweeter
1 bis 500 ml 10 bis 200 ml/min UP100H
10 bis 2000 ml 20 bis 400 ml/min UP200Ht, UP 400 St
0.1 bis 20L 02 bis 4 l/min UIP2000hdT
10 bis 100 l 2 bis 10 l/min UIP4000hdT
na 10 bis 100 l/min UIP16000
na méi grouss Stärekoup vun UIP16000

Fakten Worth Wëssen

Basics vun Ultraschall Homogeniséierung

Akustesch Kavitatioun wéi hei am Hielscher Ultrasonicator UIP1500hdT gëtt benotzt fir chemesch Reaktiounen ze initiéieren an ze förderen. Ultraschall Kavitatioun am Hielscher UIP1500hdT (1500W) Ultraschall fir sonochemesch Reaktiounen.Ultrasonic Homogeniséierer gi benotzt fir Dispersioun, Emulgéierung, Naassfräsen, Nano- & Mikroniséierung, Extraktioun (vu Planzen an Zellgewebe), Synthese a Katalyse vu Chemikalien (sougenannte Sono-Chemie) souwéi Entgasung. Ultraschall Homogeniséierung gëtt dacks als Regenschirmbegrëff benotzt, deen all dës virdru genannten Uwendungen enthält. D'Ultraschall-assistéiert Homogeniséierung baséiert op dem Aarbechtsprinzip vun der akustescher Kaviatioun, déi geschitt wann intensiv Ultraschallwellen an e flëssege Medium gekoppelt sinn. Ënnert den intensiven Ultraschallwellen ginn am Medium Minutt Vakuumblasen generéiert, déi iwwer den Héichdrock-/Nidderdrockzyklen vun den Ultraschallwellen wuessen. Zu engem gewëssen Zäitpunkt, wann d'Mikro-Bullen en energesche Status erreecht hunn, an deem se net méi Energie absorbéiere kënnen, briechen se gewalteg zesummen. Dëst Phänomen vu Vakuumblasenimplosioun gëtt Kavitatioun genannt. D'Implosioun vun de Vakuumblasen generéiert Schockwellen, Streaming / Flëssegjets, héich Schéier, Héichtemperatur- an Drockdifferenzielle mat genuch Energie fir kovalente Bindungen ze briechen, Molekülen ze flexéieren a chemesch Reaktiounen ze induzéieren.

Akustesch oder Ultraschall Kavitatioun: Bubble Wuesstem an Implosioun

Akustesch Kavitatioun (generéiert duerch Kraaft-Ultraschall) schaaft lokal extrem Konditiounen, sougenannte sonomechanisch a sonochemesch Effekter. Wéinst dësen Effekter fördert d'Sonicatioun chemesch Reaktiounen, déi zu méi héije Rendementer féieren, méi séier Reaktiounsgeschwindegkeet, nei Weeër a verbessert Gesamteffizienz.

Fir déi bescht Resultater am Homogeniséierungsprozess, kann den Ultraschallprozessor a säi Setup optimiséiert ginn andeems Dir déi folgend Variabelen ännert:

  • Amplitude (Verschiebung vun der Sonotrode) an Intensitéit
  • Drock
  • Temperatur
  • Sonication Schëffer (Batch oder Flux Zell: Gréisst, Geometrie, Flux Taux)

Hielscher High-Performance-Ultraschaller benotzen piezoelektresch Generatoren aus Bläi-Zirkonat-Titanat-Kristalle. D'Vibrationen ginn duerch en Titanhorn ofgestëmmt Resonanz bei 19-26 kHz iwwerdroen. Vum Horn gëtt d'Ultraschallvibration iwwer Ultraschall Sonotrode (Spëtzt, Sonde) an de flëssege Medium gekoppelt. Hielscher bitt Ultraschallprozessoren mat Kraaftbewäertunge vu 50 bis 16,000 Watt pro Ultraschall-Eenheet an deckt doduerch d'Ufuerderunge vu klenge Labo-Ultraschaller a Bench-Top-Geräter bis Pilotplanz a voll kommerziell Ultraschall-Eenheeten fir héije Volumen Duerchgang.

Raffinéiert Prozess Kontroll fir optimal Sonication Resultater

Sonication Conditioune sinn entscheedend fir Output, Prozess Resultater a Reproducibilitéit vun Ultrasonic Prozesser. Nieft der präzis Kontroll vun der Ultraschallkraaftoutput, ugepasst duerch Amplitude an Intensitéit, Temperatur, Drock an Sonikatiounszäit si wichteg Faktoren. Hielscher Digital Ultrasonic Prozessoren kommen mat engem plugbaren Thermo-Koppel. E plugable Drocksensor ass optional verfügbar. Béid Sensore si mam Ultraschallgenerator verbonnen, dee mat enger interner SD Kaart ausgestatt ass. D'Software vum Ultraschallapparat schreift all Prozessdaten (Datum, Zäit, Amplitude, Ultraschallenergie, Nettoenergie, Temperatur, Drock) an enger CSV Datei op der SD Kaart. Dëst mécht Är Sonication leeft vergläichbar a reproduzéierbar.

Fir héich Amplituden ass eng méi héich Ausgangskraaft erfuerderlech. Ënner verstäerkter Belaaschtung wéi héich Viskositéit vum mëttleren oder erhöhten Drock, ass eng erhéicht Ultraschallkraaft gebraucht fir d'Sonotrode op enger gewënschter Amplitude ze féieren. Wat méi grouss ass d'Frontfläch vun der Sonotrode (Tipp), wat méi Kraaft erfuerderlech ass fir et ze resonéieren. Mat enger méi grousser Sonotrode kënne méi grouss Bänn veraarbecht ginn. Hielscher industriell sonotrodes an Kaskatroden kann ganz héich Amplituden liwweren. Amplituden vu bis zu 200µm kënne ganz einfach kontinuéierlech a 24/7 Operatioun lafen. Fir nach méi héich Amplituden sinn personaliséiert Ultraschall Sonotroden verfügbar. D'Stabilitéit vun Hielscher Ultraschaller erlaabt 24/7 Operatioun ënner schwéierer Belaaschtung an ënner usprochsvollen Konditiounen.

Fir déi meescht Ultraschallprozesser soll d'Temperatur vum sonicated Medium esou niddereg wéi méiglech sinn fir eng niddreg Temperaturen d'Generatioun vun intensiv Kavitatioun fördert. Hielscher bitt Ultraschallflosszellen a Reaktoren mat Killjacken, déi den Ënnerhalt vun optimalen Prozesstemperaturen ënnerstëtzen. Flowzellen a Reaktoren sinn och ënner Drock. Ënner erhöhten Drock geschitt méi intensiv Kavitatioun. Dofir bitt Hielscher Reaktoren déi liicht bis zu 300atm ënner Drock setzen.

Hielscher Ultrasonics fabrizéiert Ultraschallsonden vu verschiddene Gréissten a Formen (z Kaskatroden), wat et erlaabt all Ultraschallprozessresultater komplett linear opzebauen. Mat 16kW Ultraschallhomogenisatoren a villfälteg Aarte vu Sonotroden a Flowzellreaktoren, ass Hielscher Äre laangfristeg erfuerene Partner fir Ultraschallprozesser op industrieller Skala. Nieft der Varietéit vun Standard Ultraschaller, Hielscher designt a fabrizéiert och personaliséiert Systemer.
