યુઆઇપી 4000 એચડીટી – 4kW હાઇ પર્ફોર્મન્સ અલ્ટ્રાસોનિકસ
યુઆઇપી 4000hdT 4 કિલોવોટ અલ્ટ્રાસાઉન્ડ પાવર પહોંચાડે છે અને માગણીની સ્થિતિમાં પણ વિશ્વસનીય ઉત્પાદન મશીન છે. તે ઔદ્યોગિક પ્રક્રિયાઓ માટે ઉચ્ચ ઊર્જાની માંગ અને વિશાળ વોલ્યુમો સાથે રચાયેલ છે. યુઆઇપી 4000 એચડી એક રોબસ્ટ અને શક્તિશાળી અલ્ટ્રાસોનિક પ્રોસેસર છે.
યુઆઇપી 4000hdટી ની લાક્ષણિક એપ્લિકેશન્સમાં શામેલ છે સમાંગીકરણ, પ્રવાહી મિશ્રણ, ડિસસરિંગ & સૂક્ષ્મ દંડ પીસવાની, એક્સટ્રેક્શન, ઓલિવ તેલના મલેક્સેશન, ઓગળેલા અથવા Sonochemical પ્રતિક્રિયાઓ જેમ કે સોનો-સમન્વય અને સોનો-ઉદ્દીપન.
આ હાઇ-પાવર સિસ્ટમ ખાસ કરીને અનુકૂળ છે, કેમ કે કોઈ વધારાના ઠંડક મીડિયા, જેમ કે પાણી અથવા સંકોચાયેલ હવા, આવશ્યક નથી. આ પ્રણાલીની વિશેષ ડિઝાઇન તેની કામગીરી, ધૂળ, ગંદકી, તાપમાન અને ભેજ જેવી ભારે કામગીરી પરિસ્થિતિઓમાં ઉપયોગ માટે પરવાનગી આપે છે. અલ્ટ્રાસોનિક પ્રોસેસરમાં ટાઇટેનિયમ અને સ્ટેનલેસ સ્ટીલ હોય છે. ઓસિલેશન-ફ્રી ફ્લેંજ એ મશીન અને છોડમાં એકીકરણ માટે ખૂબ જ ઉપયોગી સાબિત થયું છે. તેને યોગ્ય તકલીફ-વર્તનના સંદર્ભમાં નવી તકનીકી પરિસ્થિતિઓમાં સ્વીકારવામાં આવી છે.
UIP4000hdT ની મોડ્યુલર કન્સેપ્ટ તમને એક શક્તિશાળી અને હજી પણ જગ્યા બચત સિસ્ટમ પ્રદાન કરે છે. ટ્રાન્સડ્યૂસર અને જનરેટર એકબીજાથી અલગ રાખવામાં આવે છે અને તે કેબલ્સ દ્વારા જોડાયેલા હોય છે. સ્વયં-નિર્મિત ડિઝાઇન લઘુત્તમ સ્તર પર સ્થાપન, સંચાલન અને જાળવણી માટે આવશ્યક કાર્યને ઘટાડે છે. મલ્ટીપલ યુઆઇપી 4000hdટી મોડ્યૂલો ઉચ્ચ પ્રક્રિયા ક્ષમતાઓ સાથે ક્લસ્ટર્સ બનાવવા માટે સરળતાથી જોડી શકાય છે.
| 4kW પ્રોસેસીંગ ક્ષમતા | ||
|---|---|---|
| પ્રક્રિયા |
પ્રવાહ દર
|
|
| બાયોડિઝલ ટ્રાન્સએસ્ટરિફિકેશન |
1 માટે 3m³ / કલાક
|
|
| પ્રવાહી મિશ્રણ, દા.ત. તેલ / પાણી |
04 માટે 2m³ / કલાક
|
|
| સેલ નિષ્કર્ષણ, દા.ત. શેવાળ |
0.1 માટે 0.8m³ / કલાક
|
|
| ડિસસરિંગ / ડિગગ્લોમેરેશન |
0.02 માટે 0.4m³ / કલાક
|
|
| ભીનું MILLING અને ગ્રાઇન્ડીંગ |
0.01 માટે 0.02m³ / કલાક
|
|
સામાન્ય રીતે, ફ્લો સેલ તેમજ અલ્ટ્રાસોનિક ટ્રાન્સડ્યૂસર ડબલ દિવાલવાળા સ્ટેનલેસ સ્ટીલ કેબિનેટમાં સ્થિત છે જે ખૂબ અસરકારક અવાજ ઇન્સ્યુલેશન સાથે આવે છે. જો જરૂરી હોય, તો યુઆઇપી 4000hdટીનો ઉપયોગ કસ્ટમ-વિશિષ્ટ રિએક્ટરમાં પ્રવાહીના sonication માટે કરી શકાય છે. અલબત્ત, યુઆઇપી 4000hdટી હાઈલેચર અલ્ટ્રાસોનિકસની તમામ અવાજ સિસ્ટમ્સ જેવી સંપૂર્ણ પાવર આઉટપુટ (24hrs / 7days) પર સતત દોડવા માટે સક્ષમ છે.
Hielscher માતાનો યુઆઇપી 4000hdT – ફ્લો-થ્રુ મોડમાં પ્રક્રિયાઓ માટે 4 કેડબલ્યુ ઉચ્ચ પ્રદર્શન અલ્ટ્રાસોનિકસ
એક નજરમાં યુઆઇપી 4000hdT
- 4000 વોટ શક્તિશાળી અવાજદ્રવ્ય
- હેવી ડ્યૂટી sonication પ્રક્રિયાઓ માટે વિશ્વસનીય
- 24/7 કામગીરી
- ઔદ્યોગિક ગ્રેડ
- રંગીન ટચ ડિસ્પ્લે
- દૂરસ્થ નિયંત્રણ બ્રાઉઝ
- પાવર, કંપનવિસ્તાર, sonication સમય, તાપમાન, દબાણ આપોઆપ માહિતી રેકોર્ડિંગ
- સંકલિત SD / USB કૉમ્બોકાર્ડ
- પ્લગેબલ ઉષ્ણતામાન સંવેદક
- પ્લગેબલ દબાણ સેન્સર (વૈકલ્પિક ઉપલબ્ધ છે)
- LAN કનેક્શન
- ઇથરનેટ કનેક્શન
- કોઈ સોફ્ટવેર ઇન્સ્ટોલેશન નથી
- આપોઆપ આવર્તન ટ્યુનીંગ
પૂર્ણ રંગ ટચ-સ્ક્રીન
ઓપરેશનલ વ્યૂથી એક મહાન ઉન્નતીકરણ રંગીન ટચ સ્ક્રીન છે. આ ટચ- અને કલમની સંવેદનશીલ સ્ક્રીન સરળ હેન્ડલિંગ માટે પરવાનગી આપે છે, જયારે ઓપરેટિંગ પરિમાણોની ચોક્કસ સેટિંગ અને અલ્ટ્રાસાઉન્ડ પાવર સેટિંગનું પ્રદર્શન બાંયધરી આપે છે અને ઓપરેટર માટે સૌથી વધુ આરામ સાથે જોડાય છે. ડિજિટલ કન્ટ્રોલ મેનૂનો ઉપયોગ મુખ્ય સેટિંગ્સમાં ઘટાડાનો ઉપયોગ કરવા માટેના સાહજિક છે. કંપનવિસ્તાર / પાવર સેટિંગ અને પલ્સ મોડને રંગીન ટચ-સ્લાઇડર દ્વારા (1%, 5% અથવા 10% ત્વરિત સાથે) એડજસ્ટ કરી શકાય છે. વપરાશકર્તા નક્કી કરે છે, જો તે કંપનવિસ્તાર અને પાવરના પ્રદર્શનને રંગીન બાર આલેખ અથવા આંકડાકીય પ્રતિનિધિત્વ તરીકે પસંદ કરે છે. ડિસ્પ્લેને નિયમિત દૃશ્ય મોડથી BIG NUMBER ડિસ્પ્લે મોડમાં બદલી શકાય છે, જે ભારે વિપરીત અને સુધારેલ દૃશ્યતા માટે મોટો ફૉન્ટ-કદ ધરાવે છે.
બ્રાઉઝર રિમોટ કંટ્રોલ
યુઆઇપી 4000hdT નવા LAN વેબ ઇન્ટરફેસનો ઉપયોગ કરીને ઇન્ટરનેટ એક્સપ્લોરર, સફારી, ફાયરફોક્સ, મોઝિલા, મોબાઇલ આઇઇ / સફારી જેવા કોઈપણ સામાન્ય બ્રાઉઝરનો ઉપયોગ કરીને નિયંત્રિત કરી શકાય છે. LAN કનેક્શન એ ખૂબ જ સરળ પ્લગ-એન-પ્લે સેટઅપ છે અને કોઈ સૉફ્ટવેર ઇન્સ્ટોલેશનની આવશ્યકતા નથી. અલ્ટ્રાસોનિક ઉપકરણ DHCP સર્વર / ક્લાયંટ તરીકે કાર્ય કરે છે અને વિનંતી કરે છે અથવા IP ને આપમેળે સોંપી દે છે. આ ઉપકરણ સીધી પીસી / મેકથી અથવા સ્વિચ અથવા રાઉટર દ્વારા સંચાલિત કરી શકાય છે. વૈકલ્પિક પૂર્વ-ગોઠવેલ વાયરલેસ રાઉટરનો ઉપયોગ કરીને, ઉપકરણને મોટા ભાગના સ્માર્ટફોન અથવા ટેબ્લેટ કમ્પ્યુટરથી નિયંત્રિત કરી શકાય છે, દા.ત. એપલ આઈપેડ. કનેક્ટેડ રાઉટરના પોર્ટ-ફોરવર્ડનો ઉપયોગ કરીને, તમે તમારા યુઆઇપી 4000hdટીને વિશ્વના કોઈપણ સ્થળેથી ઇન્ટરનેટ દ્વારા નિયંત્રિત કરી શકો છો. – તમારા સ્માર્ટ ફોન અથવા ટેબ્લેટ રિમોટ કન્ટ્રોલ છે.
બિલ્ટ-ઇન નેટવર્ક
યુઆઇપી 4000hdT ની બીજી સ્માર્ટ સુવિધા એ લેન (લોકલ એરિયા નેટવર્ક) દ્વારા ઑપરેશન અને નિયંત્રણ છે જે ઓપરેશનને સરળ બનાવે છે અને ઉચ્ચ પ્રોસેસિંગ લવચીકતા માટે મંજૂરી આપે છે. સોની / યુએસબી ડેટા કાર્ડ પર આપમેળે સોનીકેશન પ્રક્રિયાની બધી માહિતી રેકોર્ડ કરવામાં આવે છે. એક પ્લગિબલ સેન્સર કાયમી ધોરણે તાપમાનને માપે છે જ્યારે વૈકલ્પિક રીતે ઉપલબ્ધ દબાણ સેન્સરને વધુમાં પ્લગ કરી શકાય છે.
આપોઆપ આવર્તન ટ્યુનીંગ
બધા Hielscher અવાજ ઉપકરણોની જેમ, યુઆઇપી 4000hdટી એક બુદ્ધિશાળી ઓટોમેટિક ફ્રીક્વન્સી ટ્યુનિંગ સાથે આવે છે. જ્યારે ઉપકરણ ચાલુ થાય છે, જનરેટર શ્રેષ્ઠ કામગીરીની આવર્તનને સમજશે. તે પછી આ આવર્તન પર ઉપકરણને ચલાવશે. તે અમારા અલ્ટ્રાસોનિક ઉપકરણોની એકંદર ઊર્જા કાર્યક્ષમતા અને વિશ્વસનીયતાને સુધારે છે. તમારે ફક્ત સિસ્ટમ પર સ્વિચ કરવાનું છે. જનરેટર એક સેકંડના અપૂર્ણાંકમાં આપમેળે આવર્તન ટ્યુનિંગ કરશે.

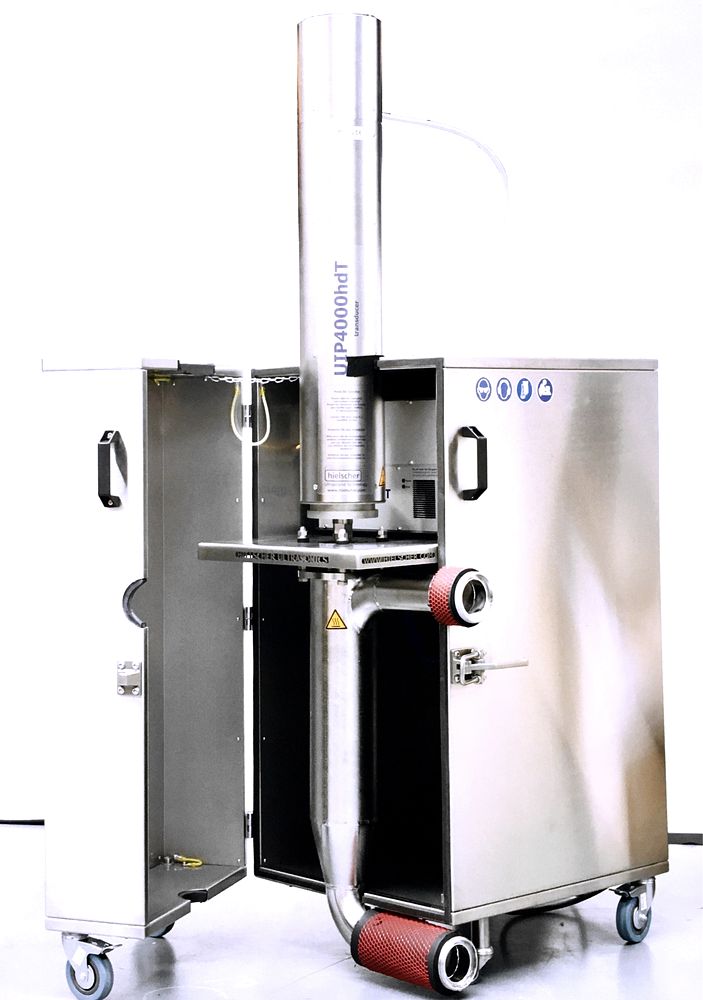

કેબિનેટમાં UIP4000hdT
હાઇ પર્ફોમન્સ અલ્ટ્રાસોનિક યુનિટ
Hielscher Ultrasonics’ ઔદ્યોગિક અલ્ટ્રાસોનિક પ્રોસેસર્સ ખૂબ ઊંચા વિસ્તરણ પહોંચાડે છે. 200μm સુધીના એમ્પ્લીટ્યુડ્સ 24/7 ઑપરેશનમાં સતત ચાલી શકે છે. ઉચ્ચ સંવર્ધન માટે, કસ્ટમાઇઝ કરેલ અલ્ટ્રાસોનિક સોનિટ્રોડ્સ ઉપલબ્ધ છે. Hielscher ના અલ્ટ્રાસોનિક સાધનોની મજબૂતાઈ ભારે ફરજ અને માગણી વાતાવરણમાં 24/7 કામગીરી માટે પરવાનગી આપે છે.
ખાતરી નથી કે અલ્ટ્રાસોનિક સિસ્ટમ તમારી પ્રક્રિયા માટે સૌથી યોગ્ય છે?
નીચે આપેલ કોષ્ટક તમને અમારા અલ્ટ્રાસોનાનેટર્સની અંદાજિત પ્રક્રિયા ક્ષમતા વિશે સંકેત આપે છે:
| બેચ વોલ્યુમ | પ્રવાહ દર | ભલામણ ઉપકરણો |
|---|---|---|
| 0.5 થી 1.5 એમએલ | ના | વીયલટેવેટર |
| 1 થી 500 એમએલ | 10 થી 200 એમએલ / મિનિટ | UP100H |
| 10 થી 2000 એમએલ | 20 થી 400 એમએલ / મિનિટ | Uf200 ः ટી, UP400St |
| 0.1 થી 20 એલ | 0.2 થી 4 એલ / મીન | UIP2000hdT |
| 10 થી 100 એલ | 2 થી 10 એલ / મિ | યુઆઇપી 4000 એચડીટી |
| ના | 10 થી 100 લિ / મિનિટ | યુઆઇપી 16000 |
| ના | મોટા | ના ક્લસ્ટર યુઆઇપી 16000 |
જાણવાનું વર્થ હકીકતો
અલ્ટ્રાસોનિક Homogenization ની બેઝિક્સ
અલ્ટ્રાસોનિક હોમોજેનાઇઝરનો ઉપયોગ વિખેરન, પ્રવાહીકરણ, ભીનું મિશ્રણ, નેનો- & માઇક્રોનાઇઝેશન, નિષ્કર્ષણ (છોડ અને સેલ પેશીઓમાંથી), સંશ્લેષણ અને રસાયણોના ઉદ્દીપન (કહેવાતી સોનો-કેમિસ્ટ્રી) તેમજ ડિગસીંગ. અલ્ટ્રાસોનિક હોમોજેનાઇઝેશન ઘણીવાર છત્રી શબ્દ તરીકે ઉપયોગમાં લેવાય છે જેમાં આ તમામ અગાઉ ઉલ્લેખિત એપ્લિકેશનો શામેલ છે. અલ્ટ્રાસાઉન્ડ-સહાયિત હોમોજેનાઇઝેશન એકોસ્ટિક કેવિએશનના કાર્યકારી સિદ્ધાંત પર આધારિત છે, જે જ્યારે તીવ્ર અલ્ટ્રાસાઉન્ડ તરંગો પ્રવાહી માધ્યમમાં જોડાય છે ત્યારે થાય છે. તીવ્ર અલ્ટ્રાસાઉન્ડ તરંગો હેઠળ, મધ્યમ વેક્યુમ પરપોટા મધ્યમાં પેદા થાય છે, જે અલ્ટ્રાસાઉન્ડ તરંગોના ઊંચા દબાણ / નીચા દબાણ ચક્ર પર ઉગે છે. ચોક્કસ સમયે, જ્યારે સૂક્ષ્મ-પરપોટા ઊર્જાસભર સ્થિતિ પર પહોંચ્યા છે, જેના પર તેઓ વધુ શક્તિને શોષી શકતા નથી, તેઓ હિંસક રીતે પતન કરે છે. વેક્યૂમ બબલ ઇમ્પોઝિશનની આ ઘટનાને કેવટેશન કહેવામાં આવે છે. વેક્યૂમ પરપોટાના ઢોળાવ સહસંયોજક બોન્ડ્સ, ફ્લેક્સ અણુઓને તોડવા અને રાસાયણિક પ્રતિક્રિયાઓને પ્રેરિત કરવા માટે પૂરતા ઉર્જા સાથે આંચકોના મોજા, સ્ટ્રીમિંગ / પ્રવાહી જેટ, ઉચ્ચ દબાણ, ઉચ્ચ તાપમાન અને દબાણના તફાવતો પેદા કરે છે.
હોમજેનાઇઝેશન પ્રક્રિયામાં શ્રેષ્ઠ પરિણામો માટે, અલ્ટ્રાસોનિક પ્રોસેસર અને તેના સેટઅપને નીચેના ચલોને બદલીને ઑપ્ટિમાઇઝ કરી શકાય છે:
- ક્ષિતિજ (sonotrode ના વિસ્થાપન) અને તીવ્રતા
- દબાણ
- તાપમાન
- સોનિકેશન વાસણ (બેચ અથવા ફ્લો સેલ: કદ, ભૂમિતિ, ફ્લો દર)
હેલ્શેરનું ઉચ્ચ પ્રદર્શન અલ્ટ્રાસોનિક પ્રોસેસર્સ લીઝ ઝિર્કોનેટ ટાઇટનેટ સ્ફટિકોના બનેલા પાઇઝાઈલેક્ટ્રિક જનરેટરનો ઉપયોગ કરે છે. વાઇબ્રેશન 19-26 કેએચઝેટ પર ટાઇટેનિયમ હોર્ન ટ્યુનડ રેઝોનેટથી ફેલાય છે. હોર્નથી અલ્ટ્રાસોનિક કંપન પ્રવાહી માધ્યમમાં અલ્ટ્રાસોનિક સોનિટ્રોડ (ટીપ, પ્રોબ) દ્વારા જોડાય છે. Hielscher પાવર રેટિંગ્સ સાથે અલ્ટ્રાસોનિક પ્રોસેસર્સને 50 થી 16,000 વોટ્સ પ્રતિ અલ્ટ્રાસોનિક એકમ પ્રદાન કરે છે અને આ રીતે નાના લેબ અલ્ટ્રાસોનિકેટર્સ અને બેન્ચ-ટોપ ઉપકરણોથી આવશ્યક આવશ્યકતાઓને પાઇલટ પ્લાન્ટ સુધી અને સંપૂર્ણ વ્યાપારી અલ્ટ્રાસોનિક એકમો માટે ઉચ્ચ વોલ્યુમ થ્રુપૂટ માટે આવરે છે.
ઓપ્ટીમલ સોનિટિક પરિણામો માટે આધુનિક પ્રક્રિયા નિયંત્રણ
આઉટપુટ, પ્રક્રિયા પરિણામો અને અલ્ટ્રાસોનિક પ્રક્રિયાઓની પુનઃઉત્પાદન માટે સોનાક્ષી સ્થિતિ નિર્ણાયક છે. અલ્ટ્રાસોનિક પાવર આઉટપુટના ચોક્કસ નિયંત્રણ ઉપરાંત, વિસ્તૃતતા અને તીવ્રતા, તાપમાન, દબાણ અને sonication સમય દ્વારા ગોઠવાયેલા મહત્વપૂર્ણ ઘટકો છે. Hielscher ડિજિટલ અલ્ટ્રાસોનિક પ્રોસેસર્સ એક પ્લગિબલ થર્મો-દંપતી સાથે આવે છે. એક પ્લગિબલ દબાણ સેન્સર વૈકલ્પિક રીતે ઉપલબ્ધ છે. બંને સેન્સર અલ્ટ્રાસોનિક જનરેટર સાથે જોડાયેલા છે, જે આંતરિક એસડી કાર્ડથી સજ્જ છે. અલ્ટ્રાસોનિક ઉપકરણનું સૉફ્ટવેર SD કાર્ડ પરની CSV ફાઇલમાં તમામ પ્રક્રિયા ડેટા (તારીખ, સમય, વિસ્તૃતતા, અલ્ટ્રાસોનિક ઊર્જા, નેટ ઊર્જા, તાપમાન, દબાણ) લખે છે. આ તમારા sonication તુલનાત્મક અને પુનઃઉત્પાદન ચાલે બનાવે છે.
ઉચ્ચ વિસ્તરણ માટે, ઉચ્ચ આઉટપુટ પાવર આવશ્યક છે. માધ્યમ અથવા ઉંચાઇવાળા દબાણના ઊંચા વિસર્જન જેવા વધારાના લોડ હેઠળ, ઇચ્છિત વિસ્તૃતતા પર સોનાટ્રોઇડને ચલાવવા માટે વધેલી અલ્ટ્રાસાઉન્ડ શક્તિની જરૂર છે. Sonotrode (ટિપ) ની આગળની સપાટી જેટલી મોટી, તેને વધુ પડતી શક્તિ આપવા માટે જરૂરી છે. મોટા સોનિટ્રોડ સાથે, મોટા વોલ્યુંમ પર પ્રક્રિયા કરી શકાય છે. Hielscher ઔદ્યોગિક sonotrodes અને કાસ્કેટ્રોડ્સ ખૂબ ઊંચા ફેરફારો પહોંચાડી શકે છે. 200μm સુધીના એમ્પ્લીટ્યુડ્સ 24/7 ઑપરેશનમાં સતત ચાલી શકે છે. ઉચ્ચ સંવર્ધન માટે, કસ્ટમાઇઝ કરેલ અલ્ટ્રાસોનિક સોનિટ્રોડ્સ ઉપલબ્ધ છે. Hielscher ના ultrasonicators ની sturdiness ભારે લોડ હેઠળ અને માંગ શરતો હેઠળ 24/7 કામગીરી માટે પરવાનગી આપે છે.
મોટા ભાગની અલ્ટ્રાસોનિક પ્રક્રિયાઓ માટે, નીચા તાપમાને તીવ્ર પરાવર્તનની પેઢીને પ્રોત્સાહન આપવા માટે સોનિટિક માધ્યમનું તાપમાન શક્ય તેટલું ઓછું હોવું જોઈએ. Hielscher અવાજ પ્રક્રિયા પ્રવાહ કોષો અને રિએક્ટરમાં ઠંડક જેકેટ સાથે તક આપે છે, જે શ્રેષ્ઠ પ્રક્રિયા તાપમાન જાળવણી આધાર આપે છે. ફ્લો કોષો અને રીએક્ટર પણ દબાણપાત્ર છે. એલિવેટેડ દબાણ હેઠળ, વધુ તીવ્ર કેબિટેશન થાય છે. તેથી, Hielscher રિએક્ટરને તક આપે છે કે જે સરળતાથી 300atm પર દબાણ કરી શકે છે.
Hielscher Ultrasonics વિવિધ કદ અને આકાર (દા.ત. કાસ્કેટ્રોડ્સ), જે તમામ અલ્ટ્રાસોનિક પ્રક્રિયા પરિણામોને સંપૂર્ણ રેખીય સુધી સ્કેલ કરવાની મંજૂરી આપે છે. 16kW અલ્ટ્રાસોનિક હોમોજેનાઇઝર્સ અને સોનિટ્રોડ્સ અને ફ્લો સેલ સેલ રિએક્ટરમાં વિવિધ પ્રકારના, Hielscher ઔદ્યોગિક સ્કેલ પર અલ્ટ્રાસોનિક પ્રક્રિયાઓ માટે તમારા લાંબા ગાળાના અનુભવી ભાગીદાર છે. સ્ટાન્ડર્ડ અલ્ટ્રાસોનેસેટર્સની વિવિધતા ઉપરાંત, Hielscher પણ કસ્ટમાઇઝ્ડ સિસ્ટમ્સ ડિઝાઇન અને ઉત્પાદન કરે છે.
