UIP2000hdT – Βιομηχανικός ομογενοποιητής υπερήχων 2000 Watts

Το UIP2000hdT είναι μια ισχυρή βιομηχανική συσκευή υπερήχων τύπου καθετήρα, 2000 watts, 20kHz, για την επεξεργασία υγρών σε πιλοτική κλίμακα και στην παραγωγή. Χρησιμοποιείται για ομογενοποίηση, γαλακτωματοποίηση, διασπορά, αποσυσσωμάτωση, υγρή άλεση, εκχύλιση, λύση κυττάρων, διάλυση και ηχοχημικές αντιδράσεις.
Αυτός ο βιομηχανικός επεξεργαστής υπερήχων έχει σχεδιαστεί για εταιρείες που χρειάζονται αξιόπιστη κατεργασία με υπερήχους υψηλής ισχύος και ακριβή έλεγχο της διεργασίας. Το UIP2000hdT συνδυάζει ισχυρή απόδοση υπερήχων με έγχρωμη οθόνη αφής, τηλεχειρισμό μέσω προγράμματος περιήγησης, αυτόματη καταγραφή δεδομένων, ενσωματωμένη κάρτα SD και συνδεόμενους αισθητήρες θερμοκρασίας και πίεσης. Έτσι, είναι κατάλληλο για την ανάπτυξη διεργασιών, την αύξηση κλίμακας, την παραγωγή με έλεγχο ποιότητας και τη συνεχή λειτουργία 24/7.

Για ποιους έχει σχεδιαστεί το UIP2000hdT;

Το UIP2000hdT έχει σχεδιαστεί για χρήστες που χρειάζεται να προχωρήσουν πέρα από την κατεργασία με υπερήχους σε μικρή εργαστηριακή κλίμακα, σε επεξεργασία μεγαλύτερης κλίμακας, αναπαραγώγιμη και προσανατολισμένη στην παραγωγή. Είναι ιδιαίτερα χρήσιμο όταν μια διεργασία έχει ήδη δοκιμαστεί σε μικρότερη κλίμακα και πλέον χρειάζεται περισσότερη ισχύ, μεγαλύτερη δυναμικότητα επεξεργασίας ή συνεχή λειτουργία.

Βιομηχανική κατεργασία με υπερήχους με πλήρη έλεγχο της διεργασίας

Οι υπέρηχοι υψηλής ισχύος χρησιμοποιούνται όταν οι συμβατικοί αναμικτήρες, τα συστήματα ρότορα-στάτορα, οι μύλοι σφαιριδίων ή οι ομογενοποιητές υψηλής πίεσης δεν επιτυγχάνουν το απαιτούμενο αποτέλεσμα ή όταν μια διεργασία χρειάζεται ταχύτερη επεξεργασία, επεξεργασία που παράγει λεπτότερο υλικό ή πιο αναπαραγώγιμη επεξεργασία. Το UIP2000hdT δημιουργεί έντονη σπηλαίωση υπερήχων απευθείας σε υγρά και μίγματα υγρών-στερεών. Αυτή η σπηλαίωση δημιουργεί υψηλές δυνάμεις διάτμησης που μπορούν να μειώσουν το μέγεθος των σωματιδίων, να διασπείρουν σκόνες, να παράγουν γαλακτώματα με λεπτά σταγονίδια, να εκχυλίσουν ενώσεις από κύτταρα και φυτικά υλικά ή να επιταχύνουν χημικές αντιδράσεις.

Για τους βιομηχανικούς χρήστες, η αξιόπιστη κατεργασία με υπερήχους απαιτεί περισσότερα από την ισχύ υπερήχων. Η διεργασία πρέπει να είναι μετρήσιμη, επαναλήψιμη και να επιδέχεται αύξηση κλίμακας. Το UIP2000hdT επιτρέπει στους χειριστές να ελέγχουν και να τεκμηριώνουν τις σημαντικότερες παραμέτρους κατεργασίας με υπερήχους, στις οποίες περιλαμβάνονται το πλάτος ταλάντωσης, η ισχύς υπερήχων, ο χρόνος κατεργασίας με υπερήχους, η θερμοκρασία και η πίεση. Αυτές οι τιμές καταγράφονται αυτόματα ως αρχεία CSV στην κάρτα SD, διευκολύνοντας τη βελτιστοποίηση της διεργασίας, την τεκμηρίωση και τη διασφάλιση ποιότητας.

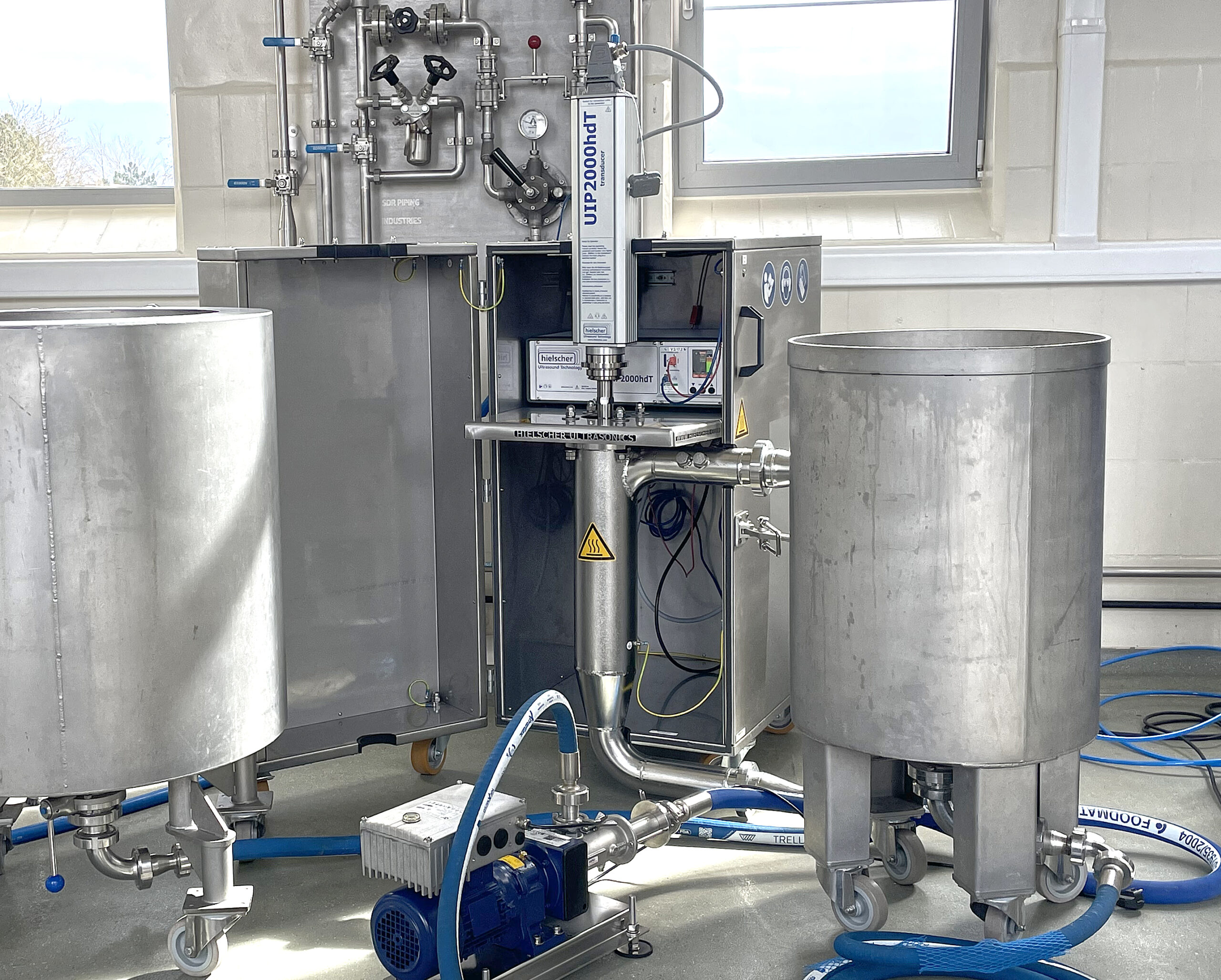

Επεξεργασία με διέλευση μέσω του UIP2000hdT

Τυπικές εφαρμογές της βιομηχανικής συσκευής υπερήχων τύπου καθετήρα UIP2000hdT

Το UIP2000hdT χρησιμοποιείται στη χημική επεξεργασία, στην παραγωγή τροφίμων και ποτών, στα καλλυντικά, στα φαρμακευτικά προϊόντα, στη βιοτεχνολογία, στα νανοϋλικά, στα καύσιμα, στις επιστρώσεις και στην περιβαλλοντική τεχνολογία. Η ίδια πλατφόρμα υπερήχων μπορεί να διαμορφωθεί με διαφορετικά ηχοτρόδια, ενισχυτές πλάτους και κυψελίδες ροής, ώστε να ανταποκρίνεται στην απαιτούμενη ένταση της διεργασίας και δυναμικότητα επεξεργασίας.

Ομογενοποίηση και ανάμειξη με υπερήχους

Το UIP2000hdT μπορεί να ομογενοποιεί υγρά, εναιωρήματα και μείγματα υγρών και στερεών, εφαρμόζοντας έντονη διάτμηση μέσω υπερήχων. Αυτό συμβάλλει στην επίτευξη ομοιόμορφης ποιότητας του προϊόντος, βελτιώνει την ανάμειξη δύσκολα αναμείξιμων συστατικών και μπορεί να μειώσει τον χρόνο επεξεργασίας σε σύγκριση με τη συμβατική ανάδευση. Μάθετε περισσότερα!

Γαλακτωματοποίηση με υπερήχους και νανογαλακτώματα

Στα γαλακτώματα, η σπηλαίωση μέσω υπερήχων δημιουργεί πολύ λεπτά σταγονίδια και στενές κατανομές μεγέθους σταγονιδίων. Το UIP2000hdT είναι κατάλληλο για την παραγωγή σταθερών γαλακτωμάτων και νανογαλακτωμάτων που χρησιμοποιούνται σε τρόφιμα, καλλυντικά, φαρμακευτικά προϊόντα, καύσιμα, αρωματικές ύλες και σκευάσματα λειτουργικών συστατικών. Μάθετε περισσότερα!

Διασπορά, αποσυσσωμάτωση και επεξεργασία νανοσωματιδίων

Οι σκόνες, οι χρωστικές, τα πληρωτικά και τα νανοϋλικά συχνά σχηματίζουν συσσωματώματα που διασπώνται δύσκολα με συμβατικούς αναμείκτες. Το UIP2000hdT διασπείρει σωματίδια σε υγρά και διασπά συσσωματώματα μέσω ισχυρής διάτμησης με υπερήχους. Αυτό είναι χρήσιμο για χρώματα, μελάνια, επιστρώσεις, κεραμικά, καταλύτες, υλικά μπαταριών, γραφένιο, οξείδια και άλλα προηγμένα υλικά. Μάθετε περισσότερα!

Υγρή άλεση και μείωση μεγέθους σωματιδίων

Το UIP2000hdT μπορεί να χρησιμοποιηθεί για τη μείωση του μεγέθους σωματιδίων και την υγρή άλεση, όταν απαιτούνται μικρότερα μεγέθη σωματιδίων, βελτιωμένη σταθερότητα εναιωρήματος ή μεγαλύτερες ενεργές επιφάνειες. Η διεργασία μπορεί να βελτιστοποιηθεί με τη ρύθμιση του πλάτους ταλάντωσης, της πίεσης, της παροχής, της θερμοκρασίας και του χρόνου κατεργασίας με υπερήχους. Μάθετε περισσότερα!

Εκχύλιση με υπερήχους και κυτταρική διάρρηξη

Η κατεργασία με υπερήχους βελτιώνει τη μεταφορά μάζας και μπορεί να διαρρήξει κύτταρα, ιστούς και φυτικές δομές. Το UIP2000hdT χρησιμοποιείται για την εκχύλιση από φυτικά υλικά και την εκχύλιση βιοδραστικών ενώσεων, αρωματικών υλών, πρωτεϊνών, ενζύμων και ενδοκυτταρικών υλικών. Είναι επίσης κατάλληλο για λύση και κυτταρική διάρρηξη στη βιοτεχνολογία και τη μικροβιολογία. Μάθετε περισσότερα!

Ηχοχημεία, ηχοκατάλυση και εντατικοποίηση αντιδράσεων

Η σπηλαίωση μέσω υπερήχων μπορεί να επιταχύνει χημικές αντιδράσεις βελτιώνοντας την ανάμειξη, τη μεταφορά μάζας και την επιφανειακή ενεργοποίηση. Το UIP2000hdT χρησιμοποιείται για ηχοσύνθεση, ηχοκατάλυση, καταβύθιση, αντιδράσεις sol-gel, κατάλυση μεταφοράς φάσης και άλλες ηχοχημικές διεργασίες. Μάθετε περισσότερα!


Ποιον επεξεργαστή υπερήχων να επιλέξετε;

Από την εργαστηριακή έρευνα και τις δοκιμές σκοπιμότητας έως τη βελτιστοποίηση διεργασιών, τις δοκιμές πιλοτικής κλίμακας και τη βιομηχανική παραγωγή, η Hielscher προσφέρει τον ιδανικό ομογενοποιητή υπερήχων για την επεξεργασία υγρών και πολτών σε κάθε κλίμακα. Ο παρακάτω πίνακας παρέχει μια επισκόπηση των δημοφιλέστερων συσκευών μας κατεργασίας με υπερήχους με βυθιζόμενο καθετήρα.

Εάν δεν είστε βέβαιοι ποιος επεξεργαστής υπερήχων ταιριάζει στη διεργασία σας, τα σημαντικότερα κριτήρια επιλογής είναι το επιδιωκόμενο αποτέλεσμα, ο όγκος της παρτίδας, η απαιτούμενη παροχή, το ιξώδες, η περιεκτικότητα σε στερεά, το πρόγραμμα λειτουργίας και η απαιτούμενη εισροή ενέργειας. Η Hielscher μπορεί να προτείνει μια κατάλληλη διαμόρφωση συσκευής, ηχοτροδίου, ενισχυτή πλάτους και κυψελίδας ροής με βάση τα δεδομένα της διεργασίας σας.

Ένας ανθεκτικός επεξεργαστής υπερήχων 2000W για πιλοτική και παραγωγική κλίμακα

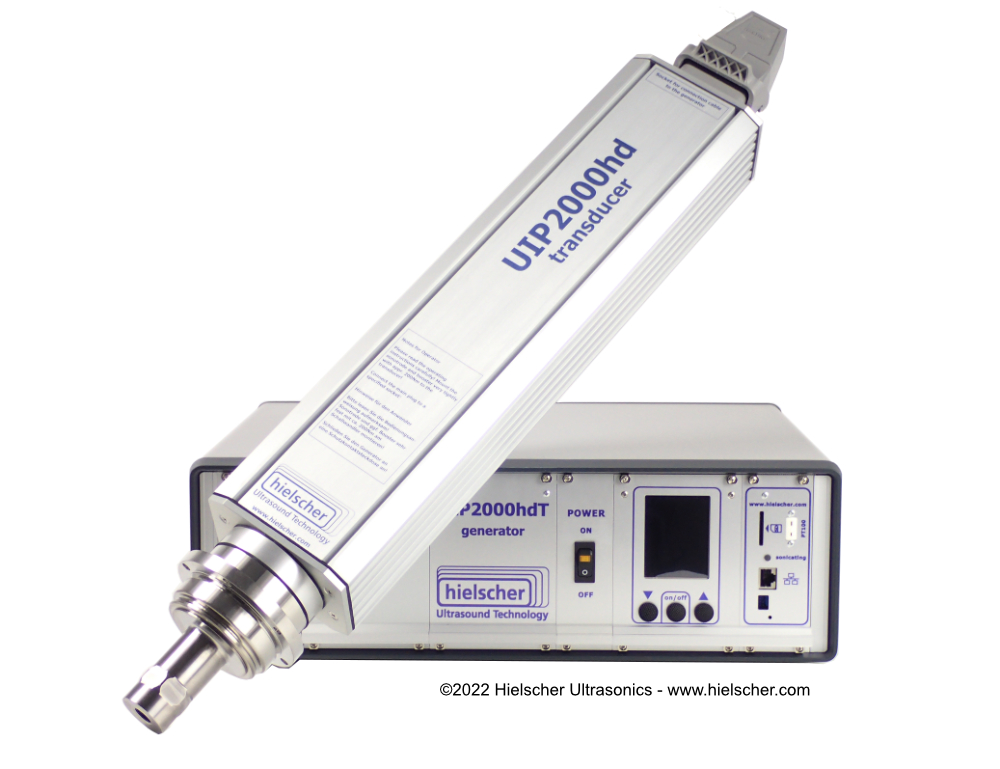

Το UIP2000hdT είναι κατασκευασμένο για βιομηχανικά περιβάλλοντα. Ο σχεδιασμός του μετατροπέα του από ανοξείδωτο χάλυβα και τιτάνιο το καθιστά κατάλληλο για απαιτητικές συνθήκες λειτουργίας, όπως σκόνη, υγρασία και αυξημένες θερμοκρασίες περιβάλλοντος. Η μονάδα έχει σχεδιαστεί για συνεχή λειτουργία και απαιτεί ελάχιστη συντήρηση.
Με ισχύ υπερήχων 2000 watts, το UIP2000hdT γεφυρώνει το χάσμα μεταξύ της εργαστηριακής κατεργασίας με υπερήχους και των μεγάλων βιομηχανικών συστημάτων υπερήχων. Είναι αρκετά ισχυρό για πιλοτική παραγωγή, κλιμάκωση διεργασιών και πολλές εφαρμογές συνεχούς παραγωγής. Για μεγαλύτερους όγκους παραγωγής, μπορούν να λειτουργούν παράλληλα πολλές μονάδες ή να επιλεγούν μεγαλύτεροι επεξεργαστές υπερήχων της Hielscher.
Κατάλληλα εξαρτήματα, όπως ηχοτρόδια, cascatrodes™, ενισχυτές πλάτους και κυψελίδες ροής, επιτρέπουν την προσαρμογή του συστήματος σε διαφορετικούς στόχους διεργασίας. Για παράδειγμα, ένα cascatrode™ μπορεί να προσφέρει μεγάλη ενεργή επιφάνεια κατεργασίας με υπερήχους για επεξεργασία υγρών με υψηλή δυναμικότητα, ενώ οι κυψελίδες ροής επιτρέπουν ελεγχόμενη κατεργασία εντός γραμμής υπό καθορισμένες συνθήκες πίεσης και ροής.

Επεξεργασία κατά παρτίδες, με ανακυκλοφορία και με ροή εντός γραμμής

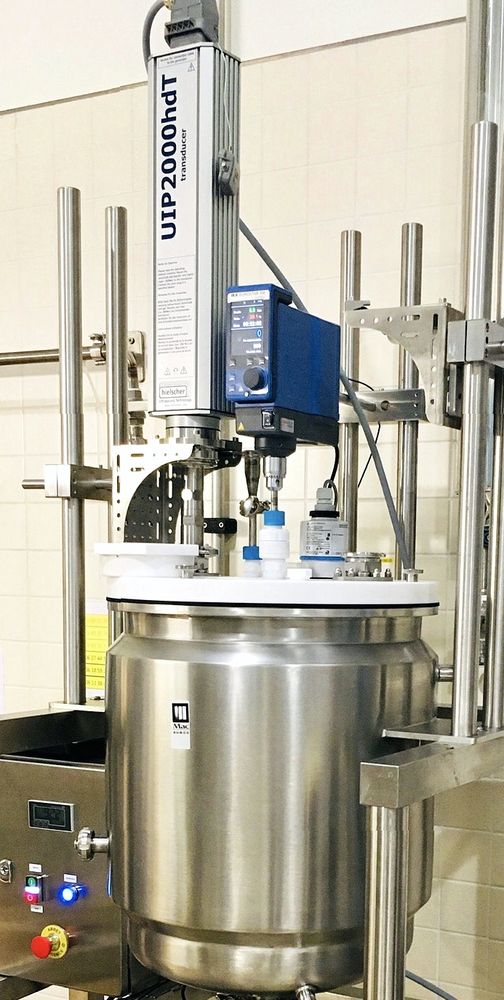

Το UIP2000hdT μπορεί να χρησιμοποιηθεί σε διάφορες διαμορφώσεις επεξεργασίας. Για την ανάπτυξη σκευασμάτων, δοκιμές διεργασίας μικρότερης κλίμακας και μελέτες παραμέτρων, η μονάδα μπορεί να λειτουργεί κατά παρτίδες με ηχοτρόδιο και βάση στήριξης. Αυτό επιτρέπει στους χρήστες να δοκιμάσουν πώς ανταποκρίνεται το υλικό τους στην κατεργασία με υπερήχους πριν προχωρήσουν σε μεγαλύτερους όγκους.

Για παρτίδες μεγαλύτερες από 5 λίτρα, συνιστάται γενικά η επεξεργασία σε κυψελίδα ροής. Στη λειτουργία ροής, το υγρό διέρχεται από έναν αντιδραστήρα υπερήχων, όπου υποβάλλεται σε κατεργασία υπό ελεγχόμενες συνθήκες. Το προϊόν μπορεί να υποβληθεί σε επεξεργασία με μία μόνο διέλευση ή να ανακυκλοφορεί μέσω του αντιδραστήρα μέχρι να επιτευχθεί το επιδιωκόμενο αποτέλεσμα.

Η επεξεργασία σε κυψελίδα ροής βελτιώνει την αναπαραγωγιμότητα, επειδή σημαντικές παράμετροι, όπως το πλάτος ταλάντωσης, η πίεση, η παροχή, η θερμοκρασία και ο χρόνος παραμονής, μπορούν να ελέγχονται με μεγαλύτερη ακρίβεια. Αυτό είναι ιδιαίτερα σημαντικό για τις διεργασίες παραγωγής, τις μελέτες κλιμάκωσης και τις εφαρμογές στις οποίες η ποιότητα είναι κρίσιμη.

Έγχρωμη οθόνη αφής για γρήγορη ρύθμιση της διεργασίας

Η έγχρωμη οθόνη αφής παρέχει στους χειριστές άμεση πρόσβαση στις σημαντικότερες ρυθμίσεις. Το πλάτος ταλάντωσης, η ισχύς και η παλμική λειτουργία μπορούν να ρυθμιστούν γρήγορα και με ακρίβεια. Το μενού εστιάζει στις ρυθμίσεις που έχουν σημασία κατά την καθημερινή λειτουργία, ώστε οι χρήστες να μπορούν να ρυθμίζουν και να παρακολουθούν τη διεργασία κατεργασίας με υπερήχους χωρίς περιττή πολυπλοκότητα.
Η οθόνη μπορεί να εμφανίζει το πλάτος ταλάντωσης και την ισχύ ως ραβδογράμματα ή αριθμητικές τιμές. Η λειτουργία εμφάνισης ΜΕΓΑΛΩΝ ΑΡΙΘΜΩΝ βελτιώνει την ορατότητα από απόσταση, κάτι που είναι χρήσιμο σε πιλοτικές εγκαταστάσεις, χώρους παραγωγής και διατάξεις δοκιμών όπου ο χειριστής ενδέχεται να μη βρίσκεται ακριβώς μπροστά στη μονάδα.

Τηλεχειρισμός μέσω προγράμματος περιήγησης μέσω LAN

Το UIP2000hdT μπορεί να ελεγχθεί με κοινά προγράμματα περιήγησης στο διαδίκτυο. Η διεπαφή LAN δεν απαιτεί εγκατάσταση πρόσθετου λογισμικού. Ο επεξεργαστής υπερήχων μπορεί να λειτουργήσει απευθείας από PC ή Mac, μέσω δρομολογητή ή μεταγωγέα δικτύου, ή από tablet ή smartphone όταν συνδέεται μέσω κατάλληλης διαμόρφωσης δικτύου.
Αυτό είναι ιδιαίτερα χρήσιμο για την ανάπτυξη διεργασιών, την παρακολούθηση της παραγωγής και τις εγκαταστάσεις όπου ο επεξεργαστής υπερήχων είναι ενσωματωμένος σε διάταξη ροής, περίβλημα ηχοπροστασίας ή γραμμή παραγωγής.

Αυτόματη καταγραφή δεδομένων διεργασίας

Κάθε παραγωγική διεργασία ωφελείται από την αξιόπιστη τεκμηρίωση. Το UIP2000hdT καταγράφει αυτόματα τις σχετικές τιμές της διεργασίας στην ενσωματωμένη κάρτα SD. Τα δεδομένα CSV μπορούν να χρησιμοποιηθούν για τη σύγκριση δοκιμών, την τεκμηρίωση κύκλων παραγωγής, τον εντοπισμό αποκλίσεων της διεργασίας και την υποστήριξη της διασφάλισης ποιότητας.
Οι καταγραφόμενες παράμετροι περιλαμβάνουν την ισχύ υπερήχων, το πλάτος ταλάντωσης, τον χρόνο κατεργασίας με υπερήχους, τη θερμοκρασία και την πίεση όταν είναι συνδεδεμένος ο προαιρετικός αισθητήρας πίεσης. Αυτό παρέχει στους μηχανικούς και τους χειριστές μια πρακτική βάση για τη βελτιστοποίηση της διεργασίας και την επαναλήψιμη παραγωγή.

Αυτόματος συντονισμός συχνότητας

Το UIP2000hdT περιλαμβάνει έξυπνο αυτόματο συντονισμό συχνότητας. Όταν ενεργοποιείται η μονάδα, η γεννήτρια ανιχνεύει τη βέλτιστη συχνότητα λειτουργίας και διεγείρει τον μετατροπέα υπερήχων σε αυτή τη συχνότητα. Αυτό βοηθά στη διατήρηση σταθερής απόδοσης κατά την κατεργασία με υπερήχους και μειώνει την ανάγκη για χειροκίνητη ρύθμιση.

Υψηλή ενεργειακή απόδοση και βιομηχανική αξιοπιστία

Το UIP2000hdT έχει σχεδιαστεί για εμπορική παραγωγή. Η εγκατάστασή του είναι εύκολη, ο καθαρισμός του απλός και η κατασκευή του κατάλληλη για συνεχή βιομηχανική χρήση. Παρά την ισχύ υπερήχων των 2000 watts, η μονάδα δεν απαιτεί πρόσθετη ψύξη με νερό ή πεπιεσμένο αέρα. Μπορεί να λειτουργεί συνεχώς στον αέρα.
Όπως όλοι οι βιομηχανικοί επεξεργαστές υπερήχων της Hielscher, το UIP2000hdT έχει σχεδιαστεί για την αποδοτική μετατροπή της ηλεκτρικής ενέργειας σε μηχανική ταλάντωση υπερήχων. Η υψηλή ενεργειακή απόδοση σημαίνει ότι περισσότερη ισχύς μεταφέρεται στο υγρό, βελτιώνοντας την απόδοση της διεργασίας και μειώνοντας τη σπατάλη ενέργειας. Η συνολική ενεργειακή απόδοση του UIP2000hdT είναι περίπου 80 έως 90% από το φις τροφοδοσίας έως το υγρό.

Πλήρης έλεγχος του πλάτους ταλάντωσης για αναπαραγώγιμα αποτελέσματα

Το πλάτος είναι μία από τις σημαντικότερες παραμέτρους στην επεξεργασία με υπερήχους. Καθορίζει τη μηχανική ταλάντωση στο ηχοτρόδιο και επηρεάζει έντονα την ένταση της σπηλαίωσης. Το UIP2000hdT ελέγχει ηλεκτρονικά το πλάτος, ώστε το επιλεγμένο πλάτος να παραμένει σταθερό ακόμη και όταν αλλάζουν οι συνθήκες της διεργασίας.
Το πλάτος μπορεί να ρυθμιστεί από 20 έως 100% στη γεννήτρια. Πρόσθετα εύρη πλάτους μπορούν να επιτευχθούν με τη χρήση κατάλληλων χοανών ενίσχυσης πλάτους. Αυτό επιτρέπει στους χειριστές να προσαρμόζουν την ένταση της κατεργασίας με υπερήχους στο προϊόν, είτε ο στόχος είναι η ήπια ανάμειξη, η έντονη αποσυσσωμάτωση, η κυτταρική διάρρηξη, η εκχύλιση ή η μείωση του μεγέθους των σωματιδίων.

Δοκιμές και αξιολόγηση διεργασιών

Πριν επιλέξουν ένα βιομηχανικό σύστημα υπερήχων, πολλοί χρήστες θέλουν να γνωρίζουν αν η κατεργασία με υπερήχους θα επιτύχει το επιδιωκόμενο αποτέλεσμα και ποιος ρυθμός επεξεργασίας μπορεί να αναμένεται. Η Hielscher προσφέρει δοκιμές διεργασιών για την αξιολόγηση του UIP2000hdT με το δικό σας υλικό και τη δική σας εφαρμογή.
Κατά τις δοκιμές μπορούν να αξιολογηθούν οι σχετικές παράμετροι της διεργασίας, όπως το πλάτος, η πίεση, η θερμοκρασία, η παροχή, η εισαγόμενη ενέργεια και ο χρόνος κατεργασίας με υπερήχους. Τα αποτελέσματα βοηθούν στον προσδιορισμό του κατάλληλου ηχοτροδίου, της κατάλληλης κυψελίδας ροής και της κατάλληλης διαμόρφωσης επεξεργασίας για το προϊόν σας.
Τα τυποποιημένα εξαρτήματα είναι συνήθως διαθέσιμα από το απόθεμα. Μπορούν επίσης να κατασκευαστούν εξατομικευμένα ηχοτρόδια, κυψελίδες ροής και εξαρτήματα διεργασιών για συγκεκριμένες απαιτήσεις.

Ρυθμός επεξεργασίας και δυναμικότητα

Ο ρυθμός επεξεργασίας κάθε διεργασίας υπερήχων εξαρτάται από το υγρό, το ιξώδες, την περιεκτικότητα σε στερεά, το απαιτούμενο μέγεθος σωματιδίων, την επιδιωκόμενη απόδοση εκχύλισης, τη θερμοκρασία, την πίεση και την εισαγόμενη ενέργεια. Ενδεικτικά, το UIP2000hdT μπορεί συνήθως να επεξεργάζεται μεταξύ 1,0 και 8,0L/min σε λειτουργία ροής. Στην καθημερινή λειτουργία, αυτό αντιστοιχεί σε περίπου 2 έως 10m³ την ημέρα, ανάλογα με την εφαρμογή.
Για υψηλότερη παραγωγική δυναμικότητα, η Hielscher προσφέρει μεγαλύτερους επεξεργαστές υπερήχων και εγκαταστάσεις πολλαπλών μονάδων. Αυτό επιτρέπει την κλιμάκωση των διεργασιών που αναπτύσσονται με το UIP2000hdT σε υψηλότερους ρυθμούς επεξεργασίας, διατηρώντας τις ίδιες αρχές διεργασίας υπερήχων.

Το UIP2000hdT στην έρευνα και την επιστήμη

Το UIP2000hdT χρησιμοποιείται συχνά σε πιλοτικές διατάξεις, στη βιομηχανική παραγωγή και σε επιστημονικές μελέτες. Οι δημοσιευμένες εφαρμογές περιλαμβάνουν εκχύλιση βιοδραστικών ενώσεων από φυτικές ύλες με υπερήχους, απολέπιση υλικών παρόμοιων με το γραφένιο, επεξεργασία νανοϋλικών και επεξεργασία οίνου. Εάν αναζητάτε βιβλιογραφικές αναφορές για μια συγκεκριμένη εφαρμογή, επικοινωνήστε μαζί μας.

• FactSheet UIP2000hdT – 2000 watts powerful sonicator for pilot and industry – Hielscher Ultrasonics
• Štengl, V., Henych, J., Slušná, M. et al. (2014): Ultrasound exfoliation of inorganic analogues of graphene. Nanoscale Res Lett 9, 167; 2014.
• Maria Lisa Clodoveo, Tiziana Dipalmo, Carlo Giuseppe Rizzello, Filomena Corbo, Pasquale Crupi (2016): Emerging technology to develop novel red winemaking practices: An overview. Innovative Food Science & Emerging Technologies, Volume 38, Part A, 2016. 41-56.
• Sena Saklar Ayyildiz, Bulent Karadeniz, Nihan Sagcan, Banu Bahar, Ahmet Abdullah Us, Cesarettin Alasalvar (2018): Optimizing the extraction parameters of epigallocatechin gallate using conventional hot water and ultrasound assisted methods from green tea.. Food and Bioproducts Processing, Volume 111, 2018. 37-44.
• Štengl, V.; J. Tolasz; D. Popelková (2015): Ultrasonic preparation of tungsten disulfide single-layers and quantum dots. RSC Advances 5, 2015. 89612-89620.
