UIP6000hdT – 6kW υπερήχων υψηλής απόδοσης
Το UIP6000hdT παρέχει ισχύ υπερήχων 6kW και είναι μια αξιόπιστη μηχανή παραγωγής για εφαρμογές βαρέως τύπου και σε απαιτητικά περιβάλλοντα. Σχεδιασμένο για βιομηχανικές διεργασίες με υψηλότερη ενεργειακή ζήτηση και μεγάλους όγκους όπως άλεση σωματιδίων, επεξεργασία νανοϋλικών και επεξεργασία τροφίμων, ο ισχυρός και ισχυρός επεξεργαστής υπερήχων UIP6000hdT μπορεί εύκολα να εκτελέσει τα καθήκοντά του.
Τυπικές εφαρμογές του UIP6000hdT περιλαμβάνουν ομογενοποίηση, Γαλακτωματοποίησης, Διασποράς & λεπτή άλεση σωματιδίων, Εξαγωγή, μάλαξη ελαιολάδου, διάλυση ή Ηχοχημικές αντιδράσεις όπως sono-σύνθεση και Sono-κατάλυση.

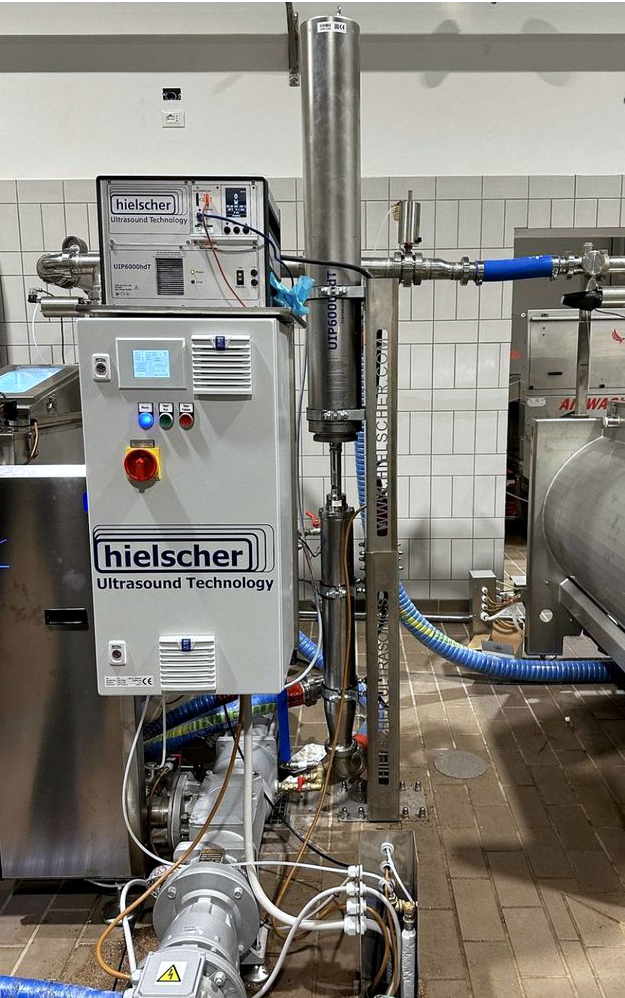

Υπερήχων UIP6000hdT σε βιομηχανική εγκατάσταση συνεχούς εκχύλισης.
Ισχύς υπερήχων 6000 watt κατασκευασμένη για βιομηχανική επεξεργασία
Αυτό το σύστημα υψηλής ισχύος είναι ιδιαίτερα ευνοϊκό για βιομηχανικές διεργασίες σε απαιτητικά περιβάλλοντα και με περιορισμένη απόσταση, καθώς δεν απαιτούνται πρόσθετα μέσα ψύξης, όπως νερό ή πεπιεσμένος αέρας. Ο ειδικός σχεδιασμός αυτού του συστήματος επιτρέπει τη χρήση του κάτω από ακραίες συνθήκες λειτουργίας, όπως σκόνη, βρωμιά, θερμοκρασία και υγρασία. Ο υπερηχητικός επεξεργαστής αποτελείται από τιτάνιο και ανοξείδωτο χάλυβα. Η φλάντζα χωρίς ταλάντωση έχει αποδειχθεί πολύ χρήσιμη για την ενσωμάτωση σε μηχανές και εγκαταστάσεις. Έχει προσαρμοστεί στις νέες τεχνικές συνθήκες όσον αφορά τη σωστή ταλάντωση-συμπεριφορά.
Με ένα μικρό αποτύπωμα και το κινητό ντουλάπι του σε τροχούς, το UIP6000hdT μπορεί να εγκατασταθεί ακόμη και σε περιορισμένα όρια. Η αρθρωτή ιδέα του UIP6000hdT σας παρέχει ένα ισχυρό και όμως πολύ εξοικονόμηση χώρου. Ο μορφοτροπέας και η γεννήτρια στεγάζονται ξεχωριστά μεταξύ τους και συνδέονται μέσω καλωδίων. Ο αυτόνομος σχεδιασμός μειώνει τις εργασίες που απαιτούνται για την εγκατάσταση, τη λειτουργία και τη συντήρηση στο ελάχιστο επίπεδο. Πολλαπλές μονάδες UIP6000hdT μπορούν εύκολα να συνδυαστούν για να σχηματίσουν συστάδες με υψηλότερες χωρητικότητες επεξεργασίας.
Το UIP6000hdT με υπερηχητικό αντιδραστήρα κυψελών ροής και ερμάριο περιβλήματος ήχου.
Το UIP6000hdT είναι ένας υψηλής απόδοσης βιομηχανικός ανιχνευτής τύπου υπερήχων για ενσωματωμένη επεξεργασία υγρών και πολτών.
| Ικανότητα επεξεργασίας 6kW | ||
|---|---|---|
| Διεργασία |
Ροή
|
|
| μετεστεροποίηση βιοντίζελ |
1.5 προς 4m³/ώρα
|
|
| Γαλακτωματοποίησης, π.χ. λάδι/νερό |
0.5 προς 2,5m³/ώρα
|
|
| εκχύλιση κυττάρων, π.χ. φύκη |
0.15 προς 1m³/ώρα
|
|
| Διασποράς/αποσυσσωμάτωση |
0.025 προς 0.5m³/ώρα
|
|
| υγρή άλεση και λείανση |
0.01 προς 0.025m³/ώρα
|
|
Γενικά, το κύτταρο ροής καθώς και ο μορφοτροπέας υπερήχων βρίσκονται σε ένα ντουλάπι από ανοξείδωτο χάλυβα διπλού τοιχώματος που διαθέτει πολύ αποτελεσματική ηχομόνωση. Εάν απαιτείται, το UIP6000hdT μπορεί να χρησιμοποιηθεί για την υπερήχηση υγρών σε προσαρμοσμένους αντιδραστήρες. Φυσικά, το UIP6000hdT είναι σε θέση να λειτουργεί συνεχώς σε πλήρη ισχύ εξόδου (24 ώρες / 7 ημέρες) όπως όλα τα συστήματα υπερήχων από Hielscher Υπέρηχοι.
Ο αντιδραστήρας MultiSonoReactor MSR-4 είναι ένας βιομηχανικός ενσωματωμένος αντιδραστήρας ομογενοποίησης κατάλληλος για τη βιομηχανική υψηλής απόδοσης. Το MSR-4 μπορεί να εξοπλιστεί με 4x UIP4000hdT ή 4x UIP6000hdT.
Το UIP6000hdT με μια ματιά
- 6000 watts ισχυρό υπερήχων
- Αξιόπιστο για διαδικασίες υπερήχων βαρέως τύπου
- 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα λειτουργία
- Βιομηχανικός βαθμός
- έγχρωμη οθόνη αφής
- Περιήγηση στο τηλεχειριστήριο
- αυτόματη καταγραφή δεδομένων ισχύος, πλάτους, χρόνου υπερήχων, θερμοκρασίας, πίεσης
- ενσωματωμένη SD/USB ComboCard
- Αισθητήρας θερμοκρασίας με δυνατότητα σύνδεσης
- Αισθητήρας πίεσης με δυνατότητα σύνδεσης (προαιρετικός διαθέσιμος)
- Σύνδεση LAN
- Σύνδεση Ethernet
- Χωρίς εγκατάσταση λογισμικού
- Αυτόματος συντονισμός συχνότητας
Η γεννήτρια υπερήχων, ο μορφοτροπέας και το κύτταρο ροής στεγάζονται σε ένα ερμάριο περιβλήματος ήχου.
UIP6000hdT – Υψηλής ισχύος υπερηχητικός ομογενοποιητής
Ως μέρος της βιομηχανικής σειράς Hielscher Ultrasonics, το UIP6000hdT είναι ένας ισχυρός επεξεργαστής υπερήχων 6kW για εφαρμογές βαρέως τύπου σε τραχιά βιομηχανικά περιβάλλοντα.
Hielscher Υπέρηχοι βιομηχανικοί υπερήχων μπορεί να παραδώσει πολύ υψηλά πλάτη. Πλάτη έως 200μm μπορούν εύκολα να λειτουργούν συνεχώς σε 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα λειτουργία. Για ακόμη υψηλότερα πλάτη, διατίθενται προσαρμοσμένα υπερηχητικά sonotrodes. Η ευρωστία του εξοπλισμού υπερήχων Hielscher επιτρέπει 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα λειτουργία σε βαρέα καθήκοντα και σε απαιτητικά περιβάλλοντα.
Έγχρωμη οθόνη αφής
Μια μεγάλη βελτίωση από την επιχειρησιακή άποψη είναι η έγχρωμη οθόνη αφής. Αυτή η οθόνη αφής και γραφίδας επιτρέπει τον εύκολο χειρισμό, ενώ η ακριβής ρύθμιση των παραμέτρων λειτουργίας και η ένδειξη της ρύθμισης ισχύος υπερήχων είναι εγγυημένες και συνδυάζονται με την υψηλότερη άνεση για τον χειριστή. Το ψηφιακό μενού ελέγχου είναι διαισθητικό στη χρήση καθώς μειώνεται στις κύριες ρυθμίσεις. Η ρύθμιση πλάτους / ισχύος και η λειτουργία παλμού μπορούν να ρυθμιστούν από ένα έγχρωμο ρυθμιστικό αφής (με 1%, 5% ή 10% snap). Ο χρήστης αποφασίζει, αν προτιμά την εμφάνιση του πλάτους και της ισχύος ως έγχρωμα ραβδογράμματα ή αριθμητική αναπαράσταση. Η οθόνη μπορεί να αλλάξει από κανονική λειτουργία προβολής σε λειτουργία εμφάνισης BIG NUMBER, που χαρακτηρίζεται από έντονη αντίθεση και μεγάλο μέγεθος γραμματοσειράς για βελτιωμένη ορατότητα.
Τηλεχειριστήριο προγράμματος περιήγησης
Το UIP6000hdT μπορεί να ελεγχθεί χρησιμοποιώντας οποιοδήποτε κοινό πρόγραμμα περιήγησης, όπως ο Internet Explorer, Safari, Firefox, Mozilla, κινητό IE / Safari χρησιμοποιώντας τη νέα διεπαφή ιστού LAN. Η σύνδεση LAN είναι μια πολύ απλή εγκατάσταση plug-n-play και δεν απαιτεί εγκατάσταση λογισμικού. Η συσκευή υπερήχων λειτουργεί ως διακομιστής / πελάτης DHCP και ζητά ή εκχωρεί αυτόματα μια IP. Η συσκευή μπορεί να λειτουργήσει απευθείας από το PC / MAC ή χρησιμοποιώντας διακόπτη ή δρομολογητή. Χρησιμοποιώντας έναν προαιρετικό προρυθμισμένο ασύρματο δρομολογητή, η συσκευή μπορεί να ελεγχθεί από τα περισσότερα smartphone ή tablet υπολογιστές, π.χ. το Apple iPad. Χρησιμοποιώντας την προώθηση θύρας ενός συνδεδεμένου δρομολογητή, θα μπορούσατε να ελέγξετε UIP6000hdT σας μέσω διαδικτύου από οποιοδήποτε μέρος του κόσμου – Το έξυπνο τηλέφωνο ή το tablet σας είναι το τηλεχειριστήριο.
Ενσωματωμένο δίκτυο
Ένα άλλο έξυπνο χαρακτηριστικό του UIP6000hdT είναι η λειτουργία και ο έλεγχος μέσω LAN (τοπικό δίκτυο) που διευκολύνει τη λειτουργία και επιτρέπει υψηλή ευελιξία επεξεργασίας. Όλες οι πληροφορίες της διαδικασίας υπερήχων καταγράφονται αυτόματα στην κάρτα δεδομένων SD / USB. Ένας αισθητήρας με δυνατότητα σύνδεσης μετρά μόνιμα τη θερμοκρασία, ενώ ένας προαιρετικά διαθέσιμος αισθητήρας πίεσης μπορεί να συνδεθεί επιπλέον.
Αυτόματος συντονισμός συχνότητας
Όπως όλες οι συσκευές υπερήχων Hielscher, το UIP6000hdT έρχεται με έναν έξυπνο αυτόματο συντονισμό συχνότητας. Όταν η συσκευή είναι ενεργοποιημένη, η γεννήτρια θα αισθανθεί τη βέλτιστη συχνότητα λειτουργίας. Στη συνέχεια, θα οδηγήσει τη συσκευή σε αυτήν τη συχνότητα. Αυτό βελτιώνει τη συνολική ενεργειακή απόδοση και αξιοπιστία των συσκευών υπερήχων μας. Το μόνο που χρειάζεται να κάνετε είναι να ενεργοποιήσετε το σύστημα. Η γεννήτρια θα εκτελέσει αυτόματα τον συντονισμό συχνότητας σε ένα κλάσμα του δευτερολέπτου.
Επικοινωνήστε μαζί μας! / Ρωτήστε μας!
Το σύμπλεγμα Hielscher UIP6000hdT αποτελείται από έως και 12x υπερήχους. Αυτή η ρύθμιση επιτρέπει τη σύνθεση ενός ισχυρού ενσωματωμένου συστήματος υπερήχων 72kW για ενσωματωμένη επεξεργασία υψηλής απόδοσης.
Δεν είστε σίγουροι ποιο σύστημα υπερήχων είναι το πιο κατάλληλο για τη διαδικασία σας;
Ο παρακάτω πίνακας σας δίνει μια ένδειξη της κατά προσέγγιση ικανότητας επεξεργασίας των υπερήχων μας:
| Όγκος παρτίδας | Ροή | Προτεινόμενες συσκευές |
|---|---|---|
| 0.5 έως 1.5mL | μ.δ. | VialTweeter |
| 1 έως 500mL | 10 έως 200mL/min | UP100Η |
| 10 έως 2000mL | 20 έως 400mL / λεπτό | UP200Ht, UP400St |
| 0.1 έως 20L | 0.2 έως 4L/min | UIP2000hdT |
| 10 έως 100L | 2 έως 10L / λεπτό | UIP4000hdT |
| μ.δ. | 10 έως 100L / λεπτό | UIP16000 |
| μ.δ. | μεγαλύτερου | σύμπλεγμα UIP16000 |
Γεγονότα που αξίζει να γνωρίζετε
Βασικά στοιχεία της ομογενοποίησης υπερήχων
Οι ομογενοποιητές υπερήχων χρησιμοποιούνται για τη διασπορά, γαλακτωματοποίηση, υγρή άλεση, νανο- & μικροκονιοποίηση, εκχύλιση (από φυτά και κυτταρικούς ιστούς), σύνθεση και κατάλυση χημικών ουσιών (λεγόμενη sono-χημεία) καθώς και απαέρωση. Υπερήχων ομογενοποίηση χρησιμοποιείται συχνά ως όρος ομπρέλα που περιλαμβάνει όλες αυτές τις προαναφερθείσες εφαρμογές. Η ομογενοποίηση με υπερήχους βασίζεται στην αρχή λειτουργίας της ακουστικής αεροπορίας, η οποία συμβαίνει όταν έντονα κύματα υπερήχων συνδυάζονται σε ένα υγρό μέσο. Κάτω από τα έντονα κύματα υπερήχων, δημιουργούνται λεπτές φυσαλίδες κενού στο μέσο, οι οποίες αναπτύσσονται κατά τη διάρκεια των κύκλων υψηλής πίεσης / χαμηλής πίεσης των κυμάτων υπερήχων. Σε κάποιο σημείο, όταν οι μικροφυσαλίδες έχουν φτάσει σε μια ενεργειακή κατάσταση, στην οποία δεν μπορούν να απορροφήσουν περισσότερη ενέργεια, καταρρέουν βίαια. Αυτό το φαινόμενο της κατάρρευσης φυσαλίδων κενού ονομάζεται σπηλαίωση. Η κατάρρευση των φυσαλίδων κενού δημιουργεί κρουστικά κύματα, πίδακες ροής / υγρού, διαφορές υψηλής διάτμησης, υψηλής θερμοκρασίας και πίεσης με επαρκή ενέργεια για να σπάσουν ομοιοπολικούς δεσμούς, εύκαμπτα μόρια και να προκαλέσουν χημικές αντιδράσεις.
Η ακουστική σπηλαίωση (που παράγεται από υπερήχους ισχύος) δημιουργεί τοπικά ακραίες συνθήκες, τα λεγόμενα sonomechanical και sonochemical effects. Λόγω αυτών των επιδράσεων, υπερήχηση προωθεί χημικές αντιδράσεις που οδηγούν σε υψηλότερες αποδόσεις, ταχύτερη ταχύτητα αντίδρασης, νέες οδούς, και βελτιωμένη συνολική αποτελεσματικότητα.
Για καλύτερα αποτελέσματα στη διαδικασία ομογενοποίησης, ο υπερηχητικός επεξεργαστής και η ρύθμισή του μπορούν να βελτιστοποιηθούν αλλάζοντας τις ακόλουθες μεταβλητές:
- Πλάτος (μετατόπιση του sonotrode) και ένταση
- πίεση
- θερμοκρασία
- Δοχείο υπερήχων (παρτίδα ή κύτταρο ροής: μέγεθος, γεωμετρία, ρυθμός ροής)
Hielscher υψηλής απόδοσης υπερήχων χρησιμοποιούν πιεζοηλεκτρικές γεννήτριες κατασκευασμένες από κρυστάλλους τιτανικού ζιρκονικού μολύβδου. Οι δονήσεις μεταδίδονται κάτω από ένα κέρατο τιτανίου συντονισμένο συντονισμό στα 19-26 kHz. Από το κέρατο η υπερηχητική δόνηση συνδέεται μέσω υπερήχων sonotrode (άκρη, καθετήρας) στο υγρό μέσο. Hielscher προσφέρει υπερήχων επεξεργαστές με ονομαστική ισχύ από 50 έως 16.000 watts ανά μονάδα υπερήχων και καλύπτει με αυτόν τον τρόπο τις απαιτήσεις από μικρά εργαστήρια υπερήχων και πάγκο-top συσκευές μέχρι πιλοτικό εργοστάσιο και πλήρως εμπορικές μονάδες υπερήχων για απόδοση μεγάλου όγκου.
Εξελιγμένος έλεγχος διαδικασίας για βέλτιστα αποτελέσματα υπερήχων
Οι συνθήκες υπερήχων είναι ζωτικής σημασίας για την παραγωγή, τα αποτελέσματα της διαδικασίας και την αναπαραγωγιμότητα των υπερηχητικών διεργασιών. Εκτός από τον ακριβή έλεγχο της υπερηχητικής ισχύος εξόδου, ρυθμισμένος από το πλάτος και την ένταση, η θερμοκρασία, η πίεση και ο χρόνος υπερήχων είναι σημαντικοί παράγοντες. Hielscher ψηφιακή υπερήχων επεξεργαστές έρχονται με ένα plugable θερμο-ζεύγος. Προαιρετικά διατίθεται αισθητήρας πίεσης με δυνατότητα σύνδεσης. Και οι δύο αισθητήρες συνδέονται με τη γεννήτρια υπερήχων, η οποία είναι εξοπλισμένη με εσωτερική κάρτα SD. Το λογισμικό της συσκευής υπερήχων γράφει όλα τα δεδομένα διαδικασίας (ημερομηνία, ώρα, πλάτος, υπερηχητική ενέργεια, καθαρή ενέργεια, θερμοκρασία, πίεση) σε ένα αρχείο CSV στην κάρτα SD. Αυτό καθιστά υπερήχηση τρέχει συγκρίσιμη και αναπαραγώγιμη.
Για μεγάλα πλάτη, απαιτείται υψηλότερη ισχύς εξόδου. Υπό αυξημένο φορτίο, όπως υψηλό ιξώδες του μέσου ή αυξημένη πίεση, απαιτείται αυξημένη ισχύς υπερήχων για την οδήγηση του sonotrode σε επιθυμητό πλάτος. Όσο μεγαλύτερη είναι η μπροστινή επιφάνεια του sonotrode (άκρη), τόσο περισσότερη ισχύς απαιτείται για να το αφήσει να συντονιστεί. Με ένα μεγαλύτερο sonotrode, μπορούν να υποβληθούν σε επεξεργασία μεγαλύτεροι όγκοι. Hielscher βιομηχανικά sonotrodes και cascatrodes μπορεί να προσφέρει πολύ υψηλά πλάτη. Πλάτη έως 200μm μπορούν εύκολα να λειτουργούν συνεχώς σε 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα λειτουργία. Για ακόμη υψηλότερα πλάτη, διατίθενται προσαρμοσμένα υπερηχητικά sonotrodes. Η ανθεκτικότητα των υπερήχων Hielscher επιτρέπει 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα λειτουργία υπό βαρύ φορτίο και υπό απαιτητικές συνθήκες.
Για τις περισσότερες υπερηχητικές διεργασίες, η θερμοκρασία του μέσου υπερήχων πρέπει να είναι όσο το δυνατόν χαμηλότερη για χαμηλές θερμοκρασίες προάγει τη δημιουργία έντονης σπηλαίωσης. Hielscher προσφέρει υπερήχων κύτταρα ροής και αντιδραστήρες με μπουφάν ψύξης, τα οποία υποστηρίζουν τη διατήρηση των βέλτιστων θερμοκρασιών διαδικασίας. Οι κυψέλες ροής και οι αντιδραστήρες μπορούν επίσης να συμπιεστούν. Υπό αυξημένες πιέσεις, εμφανίζεται πιο έντονη σπηλαίωση. Ως εκ τούτου, η Hielscher προσφέρει αντιδραστήρες που μπορούν εύκολα να συμπιέσουν έως και 300atm.
Hielscher Υπέρηχοι κατασκευάζει υπερήχων ανιχνευτές διαφορετικών μεγεθών και σχημάτων (π.χ. cascatrodes), η οποία επιτρέπει την κλιμάκωση όλων των αποτελεσμάτων της διαδικασίας υπερήχων εντελώς γραμμική. Με 16kW ομογενοποιητές υπερήχων και πολλαπλούς τύπους sonotrodes και αντιδραστήρες κυττάρων ροής, Hielscher είναι ο μακροχρόνιος έμπειρος συνεργάτης σας για υπερηχητικές διεργασίες σε βιομηχανική κλίμακα. Εκτός από την ποικιλία των τυποποιημένων υπερήχων, Hielscher σχεδιάζει και κατασκευάζει προσαρμοσμένα συστήματα, πάρα πολύ.
Βιβλιογραφία / Αναφορές
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12 (25 December 2003), pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019. 88-105.
