UIP500hdT – Βιομηχανική Επεξεργασία σε Μικρή Κλίμακα

Ο υπερηχητικός επεξεργαστής UIP500hdT (20kHz, 500W) είναι μια βιομηχανική συσκευή βαθμού για πιλοτικές δοκιμές και επεξεργασία υγρών μικρής κλίμακας. Μεταξύ των πιο συνηθισμένων εφαρμογών του UIP500hdT είναι η ομογενοποίηση, η διασπορά, η γαλακτωματοποίηση, η αποσύνθεση των κυττάρων και οι sonochemical αντιδράσεις. Μια πλήρης έγχρωμη οθόνη αφής, τηλεχειριστήριο προγράμματος περιήγησης, αυτόματο πρωτόκολλο δεδομένων σε ενσωματωμένη κάρτα SD, καθώς και αισθητήρες θερμοκρασίας και πίεσης σας δίνει πλήρη έλεγχο της διαδικασίας και άνεση υψηλής λειτουργίας.

Το UIP500hdT λειτουργεί σε υπερηχητική συχνότητα 20kHz. Τα υπερηχητικά κύματα σε αυτή τη συχνότητα δημιουργούν ένα έντονη σπηλαίωση σε υγρά. Μπορούν να χρησιμοποιηθούν τα φαινόμενα σπηλαίωσης πολλαπλών εφαρμογών, όπως: Γαλακτωματοποιητές, διασποράς, ομογενοποίησης, διακοπή και εκχύλιση κυττάρων, αποσυσσωμάτωση, και απαέρωση.

Το UIP500hdT μπορεί να χρησιμοποιηθεί με πολλά εξαρτήματα, όπως διάφορα sonotrodes, ενισχυτές και κυψέλες ροής. Για την επεξεργασία παρτίδων μεγαλύτερων από 5 λίτρα, συνιστούμε γενικά να με υπερήχους χρησιμοποιώντας έναν αντιδραστήρα κυψελών ροής (λειτουργία ροής) για να επιτευχθεί υψηλότερη συνοχή επεξεργασίας. Όταν χρησιμοποιείται για την επεξεργασία με υπερήχους υγρών σε κατάσταση ροής, το UIP500hdT μπορεί τυπικά να επεξεργαστεί μεταξύ 0,25 και 2,0 L / min (Ο πραγματικός ρυθμός θα εξαρτηθεί από την εφαρμογή). Όπως όλες οι συσκευές μας, το UIP500hdT μπορεί να λειτουργήσει 24 ώρες την ημέρα (24h / 7d). Επομένως, αυτή η εγκατάσταση θα μπορούσε να επεξεργαστεί περίπου. 0,5 έως 3m3 ανά μέρα. Για υψηλότερη απόδοση παραγωγής, συνιστούμε να χρησιμοποιήσετε κάποια από τις παρακάτω συσκευές:

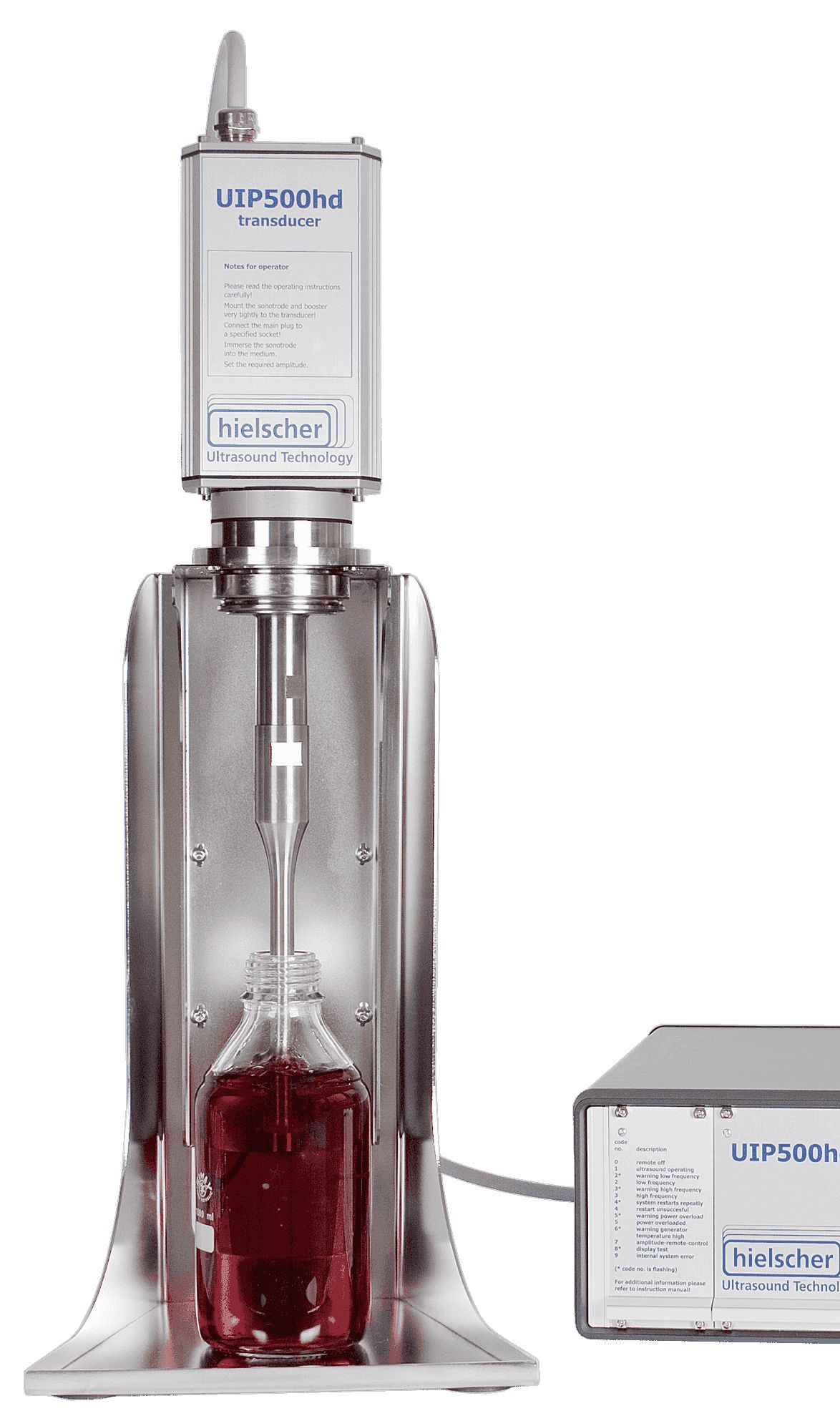

Ο υπερηχητικός μηχανισμός UIP500hdT είναι ένας ισχυρός ομογενοποιητής υπερήχων 500 W (Κάντε κλικ για μεγέθυνση!)

UIP500hdT με κυψέλη ροής

Ισχύς υπερήχων με πλήρη έλεγχο διαδικασιών

Ο υπερήχων ισχύος είναι η λύση της διαδικασίας για διάφορες εφαρμογές υγρών, όπως γαλακτωματοποίηση, μείωση του μεγέθους των σωματιδίων, άλεση ή διαλύοντας. Το UIP500hdT παράγει έντονα υπερηχητικά κύματα που δημιουργούν έντονη σπηλαίωση. Η υπερηχητική σπηλαίωση και οι προκύπτουσες δυνάμεις διάτμησης εκπληρώνουν απαιτητικές εργασίες χωρίς προβλήματα. Για να εξασφαλιστεί μια συνεπής ποιότητα της διαδικασίας, όχι μόνο η πραγματική ισχύς υπερήχων που παρέχεται είναι ουσιαστική, αντ 'αυτού όλες τις σημαντικές παραμέτρους της διαδικασίας πρέπει να ελέγχονται. Η νέα γενιά υπερηχητικών επεξεργαστών hdT επιτρέπει στο χρήστη να χειρίζεται το υπερηχητικό σύστημα μέσω της οθόνης αφής ή του τηλεχειριστηρίου του προγράμματος περιήγησης. Όλες οι σχετικές παράμετροι της διαδικασίας – όπως πλάτος, χρόνος υπερήχων, θερμοκρασία και πίεση – εγγράφονται αυτόματα και αποθηκεύονται ως αρχείο CSV στην ενσωματωμένη κάρτα SD / USB ComboCard.
Έτσι, το νέο UIP500hdT παρέχει την ίδια ισχύ υπερήχων όπως και ο προκάτοχός του UIP500hd, αλλά υπερέχει με ένα ευρύ φάσμα πρόσθετων χαρακτηριστικών, γεγονός που κάνει τη διαδικασία υπερήχων πολύ πιο φιλική προς το χρήστη. Από την επιχειρησιακή άποψη, ο ακριβής έλεγχος όλων των παραμέτρων διεργασίας υπερήχων είναι απολύτως βασικές λειτουργίες.

Τα χαρακτηριστικά UIP500hdT:

  • Υπερύθρων ισχύος 500 watts
  • κατασκευασμένο για βαριά χρήση
  • λειτουργεί 24 ώρες το 24ωρο
  • βιομηχανικό πρότυπο
  • έγχρωμη οθόνη αφής
  • Τηλεχειριστήριο προγράμματος περιήγησης
  • καταγραφή δεδομένων
  • ενσωματωμένη κάρτα SD / USB ComboCard
  • αισθητήρας θερμοκρασίας
  • αισθητήρας πίεσης (προαιρετικά διαθέσιμος)
  • Σύνδεση LAN
  • Σύνδεση Ethernet
  • καμία εγκατάσταση λογισμικού
  • Αυτόματος συντονισμός συχνότητας

Έγχρωμη οθόνη αφής

Έγχρωμη οθόνη αφής της νέας σειράς hdT των βιομηχανικών υπερήχων της HielscherΗ έγχρωμη οθόνη αφής είναι ένα μεγάλο βελτιωτικό που καθιστά τη συσκευή ακόμα πιο φιλική προς το χρήστη. Η οθόνη που είναι ευαίσθητη στην αφή και στην γραφίδα επιτρέπει εύκολο χειρισμό και εγγυάται την ακριβή ρύθμιση των παραμέτρων λειτουργίας και την εμφάνιση της ρύθμισης ισχύος υπερήχων. Το μενού ψηφιακού ελέγχου είναι διαισθητικό στη χρήση και διαθέτει ένα μενού με σαφώς δομημένες ρυθμίσεις. Η ρύθμιση πλάτους / ισχύος και η λειτουργία παλμού μπορούν να ρυθμιστούν με ένα έγχρωμο ρυθμιστικό αφής (με 1%, 5% ή 10% θραύση). Ο χρήστης αποφασίζει εάν προτιμά την εμφάνιση του πλάτους και της ισχύος ως έγχρωμες bargraphs ή αριθμητική αναπαράσταση. Η οθόνη μπορεί να αλλάξει από την κανονική λειτουργία προβολής σε λειτουργία BIG NUMBER, όπου η υψηλή αντίθεση και το μεγάλο μέγεθος γραμματοσειράς διευκολύνουν την αναγνωσιμότητα της.

Τηλεχειριστήριο προγράμματος περιήγησης

Οι βιομηχανικοί επεξεργαστές της Hielscher της σειράς hdT μπορούν να λειτουργούν άνετα και φιλικά προς το χρήστη μέσω του τηλεχειριστηρίου του προγράμματος περιήγησης. Λόγω της νέας διεπαφής δικτύου LAN, το UIP500hdT μπορεί να ελεγχθεί χρησιμοποιώντας οποιοδήποτε κοινό πρόγραμμα περιήγησης, όπως τον Internet Explorer, το Safari, το Firefox, το Mozilla, το IE / Safari για κινητά. Η σύνδεση LAN είναι μια απλή εγκατάσταση plug-n-play που δεν απαιτεί εγκατάσταση λογισμικού. Η συσκευή υπερήχων ενεργεί ως εξυπηρετητής / πελάτης DHCP και ζητάει ή εκχωρεί αυτόματα IP. Η συσκευή μπορεί να λειτουργήσει απευθείας από τον υπολογιστή / MAC ή χρησιμοποιώντας ένα διακόπτη ή δρομολογητή. Χρησιμοποιώντας έναν προαιρετικό προρυθμισμένο ασύρματο δρομολογητή, η συσκευή μπορεί να ελέγχεται από τα περισσότερα smartphones ή υπολογιστές tablet, π.χ. το Apple iPad. Χρησιμοποιώντας το port-forwarding ενός συνδεδεμένου δρομολογητή, μπορείτε να ελέγξετε το UIP500hdT μέσω διαδικτύου από οπουδήποτε στον κόσμο – χρησιμοποιώντας το έξυπνο τηλέφωνο ή το tablet ως τηλεχειριστήριο.

Ενσωματωμένο δίκτυο

Το UIP500hdT μπορεί να λειτουργήσει και να ελέγχεται μέσω LAN (τοπικό δίκτυο, βλ. Δεξιό πλαίσιο) που διευκολύνει τη λειτουργία και επιτρέπει υψηλή ελαστικότητα επεξεργασίας. Όλες οι πληροφορίες της διαδικασίας υπερήχων καταγράφονται αυτόματα σε κάρτα δεδομένων SD / USB. Ένας αισθητήρας με δυνατότητα σύνδεσης μετρά τη θερμοκρασία μόνιμα. Ένας προαιρετικός διαθέσιμος αισθητήρας πίεσης μπορεί να συνδεθεί επιπλέον για την καταγραφή της πίεσης.

Αυτόματος συντονισμός συχνότητας

Όλες οι συσκευές Hielscher με υπερήχους είναι εξοπλισμένες με έξυπνη αυτόματη ρύθμιση συχνότητας. Όταν η συσκευή είναι ενεργοποιημένη, η γεννήτρια θα αισθανθεί τη βέλτιστη συχνότητα λειτουργίας και θα διασφαλίσει ότι η συσκευή λειτουργεί σε αυτή τη συχνότητα. Ο αυτόματος συντονισμός συχνότητας βελτιώνει τη συνολική ενεργειακή απόδοση και αξιοπιστία των υπερηχητικών συσκευών μας.

Βιομηχανική ποιότητα και εξαιρετική απόδοση

Το UIP500hdT είναι κατασκευασμένο για εμπορική παραγωγή και πληροί τα βιομηχανικά πρότυπα. Ο εύρωστος, ανθεκτικός σχεδιασμός του έχει αποδειχθεί σε πολλές εμπορικές εγκαταστάσεις παγκοσμίως όπου χρησιμοποιείται για παραγωγή και εφαρμογές βαρέως τύπου. Αυτός ο υπερηχητικός επεξεργαστής απαιτεί μόνο πολύ λίγη συντήρηση, είναι εύκολο στην εγκατάσταση και είναι απλός καθαρισμός και απολύμανση. Επίσης διατίθενται ειδικοί αντιδραστήρες κυψελών ροής που συμμορφώνονται με τις προηγμένες απαιτήσεις CIP (clean-in-place) και SIP (sterilize-in-place). Ο μορφοτροπέας του UIP500hdT είναι Βαθμού IP65, ώστε να μπορεί να εγκατασταθεί απαιτητικά περιβάλλοντα. Ο μετατροπέας μπορεί να χειριστεί βρωμιά, σκόνη, υγρασία, εξωτερική λειτουργία κλπ., Ενώ η γεννήτρια μπορεί να τοποθετηθεί μακρινά σε άλλη περιοχή.(Κάντε κλικ για μεγαλύτερη προβολή!) Η συνολική ενεργειακή απόδοση είναι σημαντική για την επεξεργασία με υπερήχους υγρών. Η αποδοτικότητα περιγράφει πόσο από τη δύναμη μεταδίδεται από το βύσμα στο υγρό. Οι ομοιογενοποιητές υπερήχων μας έχουν συνολική απόδοση άνω του 80%.
Οι υπερηχητικές συσκευές μας έχουν πολύ υψηλής απόδοσης στη μετατροπή της ηλεκτρικής ενέργειας σε μηχανικές ταλαντώσεις του sonotrode, έτσι ώστε οι μορφοτροπείς των υπερηχητικών συσκευών μας να έχουν κλειστή θήκη. Δεν υπάρχουν σχισμές εξαερισμού στην θήκη του μετατροπέα. Δεδομένου ότι η απώλεια ενέργειας, η οποία θα προκαλούσε αύξηση θερμότητας στο κλειστό περίβλημα μετατροπέα, είναι πολύ χαμηλή, δεν απαιτείται εξαναγκασμένη ψύξη, όπως πεπιεσμένος αέρας ή νερό. Ωστόσο, το πιο σημαντικό γεγονός είναι ότι περισσότερη ενέργεια μετατρέπεται σε υπερηχητικά κύματα στο υγρό, με αποτέλεσμα το a πιο έντονη ηχομόνωση. Η συνολική ενεργειακή απόδοση του UIP500hdT είναι περίπου. 80-90% από το βύσμα παροχής ενέργειας στο υγρό (κάντε κλικ στην παραπάνω εικόνα για να μεγεθύνετε το διάγραμμα).

Έλεγχος πλήρους εύρους και υψηλή απόδοση

Υπερήχων Σπηλαίωση στο νερόΤο UIP500hdT μπορεί να εκτελεστεί μόνιμα στα 500W. Η ισχύς μεταδίδεται με ελεγχόμενο πλάτος, έτσι ώστε η μετατόπιση των μηχανικών υπερηχητικών δονήσεων στο sonotrode να είναι σταθερή κάτω από όλες τις συνθήκες φορτίου (π.χ. σε διακυμάνσεις πίεσης, ιξώδη κλπ.). Μπορείτε να αλλάξετε το πλάτος από 20 έως 100% στη γεννήτρια και τοποθετώντας ένα από τα διάφορα ενισχυτικά κέρατα. Το επιλεγμένο εύρος κρατιέται σταθερό, ενώ ταυτόχρονα γίνεται ηχοβολήση οποιουδήποτε υλικού υπό οποιαδήποτε πίεση. Έτσι έχετε το Πλήρης έλεγχος της πιο σημαντικής παραμέτρου υπερήχων: Amplitude.

Αίτηση για πληροφορίες




Σημειώστε τις Πολιτική Απορρήτου.

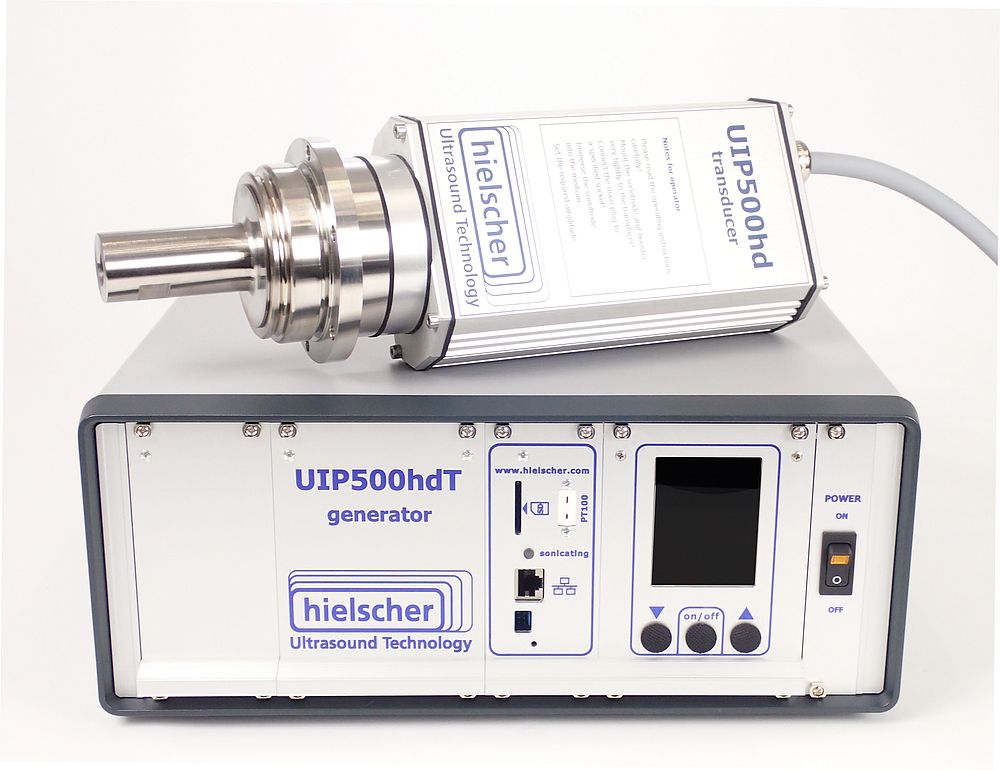

Μετατροπέας και γεννήτρια UIP500hdT (Κάντε κλικ για μεγέθυνση!)

UIP500hdT

Αναβαθμίζω!
Εάν έχετε έναν προκατόχο, όπως τα UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, μπορείτε να αναβαθμίσετε τη συσκευή σας στην έκδοση του hdT. Κάντε κλικ εδώ για να μάθετε περισσότερα σχετικά με την αναβάθμιση από την έκδοση hd σε hdT!

Ζητήστε μια πρόταση για αυτό το στοιχείο!

Για να λάβετε μια πρόταση, παρακαλείσθε να θέσει τα στοιχεία σας στην παρακάτω φόρμα. Μια τυπική διαμόρφωση συσκευή είναι προ-επιλεγμένο. Μη διστάσετε να αναθεωρήσει την επιλογή πριν κάνετε κλικ στο κουμπί για να ζητήσει την πρόταση.








Παρακαλείσθε να αναφέρετε τις πληροφορίες που επιθυμείτε να λάβετε κατωτέρω:



  • UIP500 αισθητήριο

    που συνίσταται σε υπερήχων μετατροπέα και γεννήτρια, συχνότητα υπερήχων 20kHz, αυτόματο σύστημα ρύθμισης συχνότητας, πλάτος 25 μικρόμετρο, πλάτος ρυθμιζόμενο από 20 για να 100%, ξηρό τρεχούμενο προστατευμένο, αισθητήριο IP64 βαθμού, ψηφιακό έλεγχο, με έγχρωμο οθόνη αφής, ενσωματωμένος χρονομετρητής καταμέτρησης (0,1 sec έως 99 ημέρες), τερματισμός λειτουργίας όταν έφτασε η τελική εισροή ενέργειας: ws, WH, kWh. αυτόματη βαθμονόμηση όταν χρειάζεται: Προσδιορισμός της εξαρτώμενης από το πλάτος αδράνειας ισχύος για να αποεξοφλήσουν την αποτελεσματική εισροή ενέργειας, εγγραφή δεδομένων: πλάτος, ισχύς, χρόνος, θερμοκρασία στην εσωτερική SD/USB σύνθετο κάρτα (1GB), οθόνη και τηλεχειριστήριο μέσω προγράμματος περιήγησης σε PC ή MAC χωρίς εγκατάσταση λογισμικού, με αισθητήρα θερμοκρασίας, ένδειξη θερμοκρασίας: °C, °F (-50 °C έως 200 °C), παρακολούθηση της θερμοκρασίας: μεταβλητό διακόπτη απενεργοποίησης/σε σημεία (-50 °C – 200 °C), μετατροπέα καλωδίων 3m σε γεννήτρια, με εργαλεία στερέωσης, κέρατο τιτανίου με θηλυκό νήμα M14x1



  • για χρήση με φλάντζα RFLA100, για λειτουργία κυψελών ροής ή κατά παρτίδες, τιτάνιο, διάμετρος άκρου 18 χιλιοστά, αρσενικό σπείρωμα M14x1, περίπου. μήκος 125mm (χωρίς νήμα), αναλογία πλάτους περίπου. 1: 3.5



  • για χρήση με φλάντζα RFLA100, για λειτουργία κυψελών ροής ή κατά παρτίδες, τιτάνιο, διάμετρος άκρου 22 χιλιοστά, αρσενικό σπείρωμα M14x1, περίπου. μήκος 125mm (χωρίς νήμα), αναλογία πλάτους περίπου. 1: 2.4



  • για χρήση με φλάντζα RFLA100, για λειτουργία κυψελών ροής ή κατά παρτίδες, τιτάνιο, διάμετρος άκρου 34 χιλιοστά, αρσενικό σπείρωμα M14x1, περίπου. μήκος 125mm (χωρίς νήμα), αναλογία πλάτους περίπου. 1: 1.0



  • για χρήση με φλάντζα RFLA100, για λειτουργία κυψελών ροής ή κατά παρτίδες, τιτάνιο, διάμετρος άκρου 40 χιλιοστά, αρσενικό σπείρωμα M14x1, περίπου. μήκος 125mm (χωρίς νήμα), αναλογία πλάτους περίπου. 1: 0.7



  • για λειτουργία κατά παρτίδες, τιτανίου, διάμετρο άκρου 50 χιλιοστά, αρσενικό σπείρωμα M14x1, περίπου. μήκος 125mm (χωρίς νήμα), αναλογία πλάτους περίπου. 1: 0,5



  • με φλάντζα από ανοξείδωτο χάλυβα αποσύνδεσης-αποσύνδεσης, για λειτουργία κυψελών ροής ή κατά παρτίδες, τιτανίου, διάμετρος άκρου 50 χιλιοστά, αρσενικό σπείρωμα M14x1, περίπου. μήκος 125mm (χωρίς νήμα), αναλογία πλάτους περίπου. 1: 0,5



  • με σφράγιση δακτυλίου Ο (2xNBR) στο sonotrode, διαμέτρου 100mm, από ανοξείδωτο χάλυβα, για χρήση με sonotrodes BS4d18, BS4d22, BS4d34 ή BS4d40, με δακτύλιο O (NBR) για τοποθέτηση σε κυψέλες ροής FC100L1-1S ή FC100L1K-1S



  • αποσυνθετικός αντιδραστήρας από ανοξείδωτο χάλυβα, μέγ. πίεση 10 bar, για UIP500hdT σε UIP2000hdT σε συνδυασμό με φλάντζα sonotrode και βάση ST2, δακτύλιοι O-NBR, σύνδεσμοι σωλήνων (1/2 inch) με κλιπ



  • αποικοδομήσιμο αντιδραστήρα από ανοξείδωτο χάλυβα με σακάκι ψύξης, Μέγιστη. πίεση 10 bar, για UIP500hdT σε UIP2000hdT σε συνδυασμό με φλάντζα sonotrode και βάση ST2, δακτύλιοι O-δακτυλίων NBR, συνδετήρες σωλήνων (υγρό 1/2 ίντσα, ψύξη 1/4 ίντσας) με κλιπ



  • για κυψέλες ροής FC100L1-1S ή FC100L1K-1S, για μείωση του όγκου του αντιδραστήρα, για χρήση με sonotrode BS4d18 (F) ή BS4d22 (F), O-δακτύλιοι NBR, από ανοξείδωτο χάλυβα



  • Εισαγωγή34, για κυψέλες ροής FC100L1-1S ή FC100L1K-1S, για μείωση του όγκου του αντιδραστήρα, για χρήση με sonotrode BS4d18 (F), BS4d22 (F) ή BS4d34 (F), O-δακτύλιοι NBR,



  • για μηχανική αύξηση (ή μείωση) του πλάτους στο sonotrode, εύρος αναλογία 1: 1.2 (ή 1: 0.83), τιτανίου, θηλυκά σπειρώματα M14x1, για χρήση με βίδες με σπείρωμα τιτανίου (TiM14x1)



  • για μηχανική αύξηση (ή μείωση) του πλάτους στο sonotrode, εύρος λόγος 1: 1.4 (ή 1: 0.71), τιτανίου, θηλυκά σπειρώματα M14x1, για χρήση με βίδες με σπείρωμα τιτανίου (TiM14x1)



  • για μηχανική αύξηση (ή μείωση) του πλάτους στο sonotrode, εύρος αναλογία 1: 1.8 (ή 1: 0,56), τιτάνιο, θηλυκά σπειρώματα M14x1, για χρήση με βίδες με σπείρωμα τιτανίου (TiM14x1)



  • για μηχανική αύξηση (ή μείωση) του πλάτους στο sonotrode, εύρος λόγος 1: 2.2 (ή 1: 0,45), τιτάνιο, θηλυκά σπειρώματα M14x1, για χρήση με βίδες με σπείρωμα τιτανίου (TiM14x1)



  • Σταθείτε για υπερήχων επεξεργαστές UIP500hdT, UIP1000hdT και UIP2000hdT

    ηλεκτρο-γυαλισμένο ανοξείδωτο χάλυβα, που απαιτείται για κυψέλες ροής FC100L1-1S ή FC100L1K-1S, ρυθμιζόμενο ύψος 370 έως 590mm, δίσκο συλλογής



  • , Π.χ. για την έντονη κατεργασία με υπερήχους υγρών σε γυάλινα δοχεία στο εργαστήριο.

    για εύκολη τοποθέτηση δειγμάτων κάτω από τους υπερηχητικούς αισθητήρες για έλεγχο του βάθους βύθισης, ανοξείδωτο χάλυβα, αποτύπωμα 100x100mm, ρυθμιζόμενο ύψος: 50 έως 125mm



  • Ηχητικό κουτί προστασίας για UIP500hdT, UIP1000hdT και UIP2000hdT υπερήχων για να μειώσει την ηχητική εμαποστολή του σπηλαίωσης επεξεργασίας.

    UIP500hdT σε UIP2000hdT, π.χ. για χρήση με βάση ST2 και κυψέλες ροής FC100L1-1S ή FC100L1K-1S
