UIP4000hdT Βιομηχανική συσκευή υπερήχων – Ομογενοποιητής υπερήχων 4000 W
Το UIP4000hdT είναι μια βιομηχανική συσκευή υπερήχων και ένας ομογενοποιητής υπερήχων ισχύος 4000 watts για απαιτητικές εφαρμογές επεξεργασίας υγρών. Έχει σχεδιαστεί για διεργασίες υψηλής ενέργειας, μεγάλους όγκους και συνεχή παραγωγή 24/7 σε διατάξεις επεξεργασίας κατά παρτίδες, με ανακυκλοφορία και με συνεχή διέλευση εντός γραμμής.
Η βιομηχανική συσκευή υπερήχων UIP4000hdT με μια ματιά
| Στοιχεία λειτουργίας του συστήματος | Βιομηχανική συσκευή υπερήχων UIP4000hdT |
|---|---|
| Ισχύς υπερήχων | 4000 watts για βιομηχανική κατεργασία με υπερήχους υψηλής ισχύος |
| Λειτουργία | Αξιόπιστη συνεχής λειτουργία 24/7 υπό απαιτητικές συνθήκες παραγωγής |
| Τρόποι επεξεργασίας | Επεξεργασία κατά παρτίδες, με ανακυκλοφορία και με συνεχή διέλευση εντός γραμμής |
| Τυπικές εφαρμογές | Ομογενοποίηση, γαλακτωματοποίηση, διασπορά, αποσυσσωμάτωση, εκχύλιση, υγρή άλεση, διάλυση και ηχοχημεία |
| Έλεγχος διεργασίας | Έγχρωμη οθόνη αφής, τηλεχειρισμός μέσω προγράμματος περιήγησης, σύνδεση LAN/Ethernet και αυτόματος συντονισμός συχνότητας |
| Τεκμηρίωση | Αυτόματη καταγραφή δεδομένων ισχύος, πλάτους ταλάντωσης, χρόνου κατεργασίας με υπερήχους, θερμοκρασίας και πίεσης |
| Εγκατάσταση | Αρθρωτή διάταξη εξοικονόμησης χώρου με ξεχωριστό μετατροπέα και γεννήτρια που συνδέονται με καλώδια |
| Ενσωμάτωση σε βιομηχανικές εγκαταστάσεις | Εξαρτήματα από τιτάνιο και ανοξείδωτο χάλυβα, φλάντζα χωρίς ταλαντώσεις και προαιρετικό ερμάριο με ηχομόνωση |
Λάβετε μια πρόταση για τη διεργασία σας
Πείτε μας το υλικό σας, το επιδιωκόμενο αποτέλεσμα, την παροχή ή τον όγκο παρτίδας, το ιξώδες, την περιεκτικότητα σε στερεά και τον προτιμώμενο τρόπο επεξεργασίας. Θα σας βοηθήσουμε να επιλέξετε την κατάλληλη διαμόρφωση του UIP4000hdT για τη διεργασία σας.

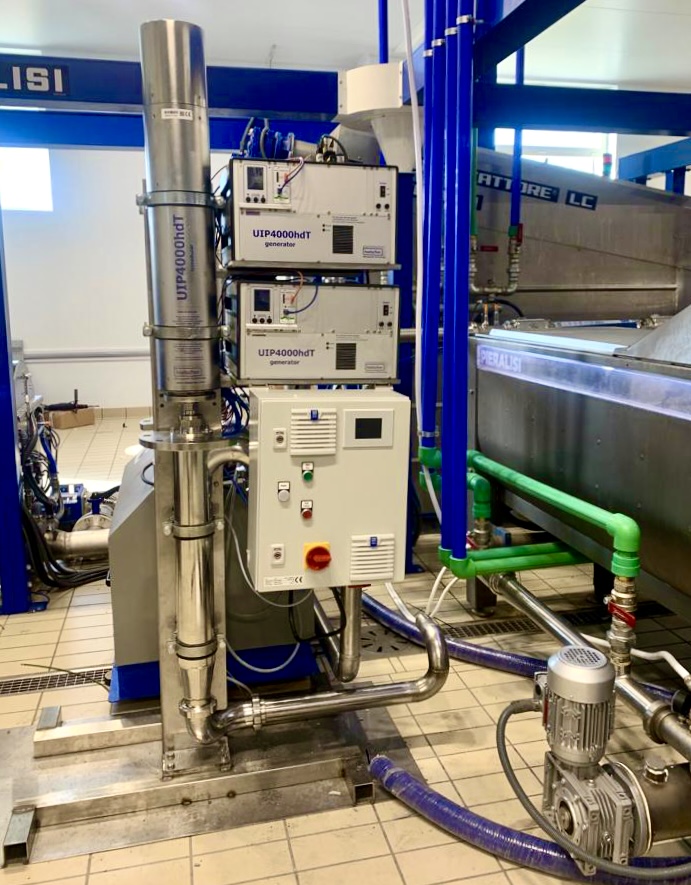

Βιομηχανική συσκευή υπερήχων UIP4000hdT με κυψελίδες ροής για συνεχή παραγωγή εντός γραμμής
Ποιοι πρέπει να επιλέξουν το UIP4000hdT;
Το UIP4000hdT είναι η σωστή επιλογή όταν ένας επεξεργαστής υπερήχων εργαστηριακής ή πιλοτικής κλίμακας δεν επαρκεί πλέον και η διεργασία σας απαιτεί υψηλότερο ρυθμό επεξεργασίας, μεγαλύτερη ένταση σπηλαίωσης ή δυνατότητα συνεχούς παραγωγής.
- Οι μηχανικοί παραγωγής χρησιμοποιούν το UIP4000hdT για αξιόπιστη κατεργασία με υπερήχους εντός γραμμής σε κυψελίδες ροής και ειδικά κατασκευασμένους αντιδραστήρες.
- Οι ομάδες έρευνας και ανάπτυξης και κλιμάκωσης διεργασιών το χρησιμοποιούν για τη μεταφορά βελτιστοποιημένων διεργασιών υπερήχων σε μεγαλύτερους όγκους.
- Οι χειριστές εγκαταστάσεων επωφελούνται από τη λειτουργία 24/7, την αυτόματη καταγραφή δεδομένων και τον έλεγχο της διεργασίας μέσω προγράμματος περιήγησης.
- Οι ομάδες προμηθειών και έργων μπορούν να διαμορφώσουν το σύστημα με κατάλληλα ηχοτρόδια, κασκατρόδια, ενισχυτές πλάτους, κυψελίδες ροής, ερμάρια και αισθητήρες.
Εάν η διεργασία σας απαιτεί μεγαλύτερη δυναμικότητα, μπορούν να συνδυαστούν πολλαπλές μονάδες UIP4000hdT σε συστοιχίες. Για πολύ υψηλούς ρυθμούς επεξεργασίας, διατίθενται μεγαλύτερα συστήματα υπερήχων της Hielscher.
Τυπικές εφαρμογές
- Ομογενοποίηση και ανάμειξη: ομοιόμορφη ανάμειξη συστημάτων υγρού-υγρού και υγρού-στερεού.
- Γαλακτωματοποίηση: παραγωγή λεπτόκοκκων γαλακτωμάτων και σταθερών συστημάτων ελαίου/νερού.
- Διασπορά και αποσυσσωμάτωση: διάσπαση συσσωματωμάτων και ομοιόμορφη κατανομή σκονών, χρωστικών και νανοϋλικών.
- Υγρή άλεση και μείωση μεγέθους σωματιδίων: κατεργασία με υπερήχους υψηλής διάτμησης για μικρονισμό και λεπτή άλεση.
- Εκχύλιση με υπερήχους: εντατικοποιημένη εκχύλιση από φυτικές ύλες, φύκη, κύτταρα και άλλα βιολογικά υλικά.
- Μάλαξη ελαιοζύμης: βελτιωμένη απόδοση της διεργασίας παραγωγής εξαιρετικού παρθένου ελαιολάδου.
- Ηχοχημεία και κατάλυση: αντιδράσεις υποβοηθούμενες από σπηλαίωση, σύνθεση και ηχοκατάλυση.
Βιομηχανικός σχεδιασμός για απαιτητικά περιβάλλοντα
Το UIP4000hdT είναι κατασκευασμένο για βιομηχανικά περιβάλλοντα και απαιτητικές συνθήκες διεργασίας. Το σύστημα δεν απαιτεί πρόσθετα ψυκτικά μέσα, όπως νερό ψύξης ή πεπιεσμένο αέρα. Ο ανθεκτικός σχεδιασμός του υποστηρίζει τη λειτουργία σε χώρους παραγωγής που εκτίθενται σε σκόνη, ρύπους, μεταβολές θερμοκρασίας και υγρασία.
Ο επεξεργαστής υπερήχων χρησιμοποιεί εξαρτήματα από τιτάνιο και ανοξείδωτο χάλυβα. Η φλάντζα χωρίς ταλαντώσεις απλοποιεί την ενσωμάτωση σε μηχανήματα, μονάδες επί πλαισίου και εγκαταστάσεις επεξεργασίας. Ο αρθρωτός σχεδιασμός παρέχει ένα ισχυρό σύστημα που εξοικονομεί χώρο: ο μετατροπέας και η γεννήτρια στεγάζονται χωριστά και συνδέονται με καλώδια, γεγονός που μειώνει τις απαιτούμενες εργασίες εγκατάστασης, λειτουργίας και συντήρησης.
Στις τυπικές εγκαταστάσεις, η κυψελίδα ροής και ο μετατροπέας υπερήχων τοποθετούνται σε ερμάριο διπλού τοιχώματος από ανοξείδωτο χάλυβα με αποτελεσματική ηχομόνωση. Το UIP4000hdT μπορεί επίσης να ενσωματωθεί σε αντιδραστήρες προσαρμοσμένους στις απαιτήσεις του πελάτη για εξειδικευμένες διεργασίες παραγωγής.
Δυναμικότητα επεξεργασίας στα 4kW
Οι ακόλουθες τιμές αποτελούν ενδεικτικά σημεία εκκίνησης για τη διαστασιολόγηση του εξοπλισμού. Η πραγματική δυναμικότητα επεξεργασίας εξαρτάται από το ιξώδες, την περιεκτικότητα σε στερεά, το επιδιωκόμενο μέγεθος σωματιδίων ή σταγονιδίων, τον στόχο εκχύλισης, τη θερμοκρασία, την πίεση, τη γεωμετρία της κυψελίδας ροής και την απαιτούμενη εισροή ενέργειας υπερήχων.
| Διεργασία | Τυπική παροχή με το UIP4000hdT |
|---|---|
| Μετεστεροποίηση για παραγωγή βιοντίζελ | 1 έως 3 m³/hr |
| Γαλακτωματοποίηση, π.χ. ελαίου/νερού | 0,4 έως 2 m³/hr |
| Εκχύλιση από κύτταρα, π.χ. φύκη | 0,1 έως 0,8 m³/hr |
| Διασπορά / αποσυσσωμάτωση | 0,02 έως 0,4 m³/hr |
| Υγρή άλεση και λειοτρίβηση | 0,01 έως 0,02 m³/hr |
Για διαστασιολόγηση ειδικά για τη διεργασία σας, παρακαλούμε αναφέρετε το υλικό σας, το επιδιωκόμενο αποτέλεσμα, την παροχή ή τον όγκο παρτίδας, το ιξώδες, την περιεκτικότητα σε στερεά, τα όρια θερμοκρασίας και τον προτιμώμενο τρόπο επεξεργασίας. Η Hielscher μπορεί να προτείνει το κατάλληλο ηχοτρόδιο, ενισχυτή πλάτους, κυψελίδα ροής, ερμάριο και διαμόρφωση συστήματος.
Βιομηχανικός ομογενοποιητής υπερήχων UIP4000hdT (4000W, 20kHz) για επεξεργασία υγρών και πολφών εντός γραμμής
Χαρακτηριστικά του UIP4000hdT για τον έλεγχο της διεργασίας
- Ισχύς υπερήχων 4000 watts
- Βιομηχανική κατεργασία με υπερήχους για βαριά χρήση
- Συνεχής λειτουργία 24/7
- Έγχρωμη οθόνη αφής
- Τηλεχειρισμός μέσω προγράμματος περιήγησης μέσω LAN
- Αυτόματη καταγραφή ισχύος, πλάτους ταλάντωσης, χρόνου κατεργασίας με υπερήχους, θερμοκρασίας και πίεσης
- Ενσωματωμένη SD/USB ComboCard για αποθήκευση δεδομένων διεργασίας
- Βυσματούμενος αισθητήρας θερμοκρασίας
- Προαιρετικός βυσματούμενος αισθητήρας πίεσης
- Συνδεσιμότητα LAN και Ethernet
- Δεν απαιτείται εγκατάσταση λογισμικού
- Αυτόματος συντονισμός συχνότητας
Κατεργασία με υπερήχους υψηλής απόδοσης στα 4000 Watt
Οι βιομηχανικές συσκευές υπερήχων της Hielscher μπορούν να παρέχουν πολύ υψηλά πλάτη ταλάντωσης για έντονη σπηλαίωση και αποδοτική επεξεργασία υγρών. Μπορούν να λειτουργούν συνεχώς με πλάτη ταλάντωσης έως 200µm σε παραγωγή 24/7. Για εφαρμογές που απαιτούν ακόμη υψηλότερα πλάτη ταλάντωσης, διατίθενται ειδικά προσαρμοσμένα ηχοτρόδια υπερήχων.
Το UIP4000hdT έχει σχεδιαστεί για βαριά χρήση σε απαιτητικά περιβάλλοντα. Το απόθεμα ισχύος, η ανθεκτική κατασκευή και ο ακριβής έλεγχος της διεργασίας το καθιστούν κατάλληλο για αύξηση κλίμακας, δοκιμές παραγωγής και πλήρη βιομηχανική επεξεργασία.
Ποιον επεξεργαστή υπερήχων να επιλέξετε;
Από την εργαστηριακή έρευνα και τις δοκιμές εφικτότητας έως τη βελτιστοποίηση διεργασιών, τις δοκιμές πιλοτικής κλίμακας και τη βιομηχανική παραγωγή, η Hielscher προσφέρει τον ιδανικό ομογενοποιητή υπερήχων για την επεξεργασία υγρών και πολφών σε κάθε κλίμακα. Ο παρακάτω πίνακας παρέχει μια επισκόπηση των δημοφιλέστερων συσκευών υπερήχων μας τύπου καθετήρα.
| Μοντέλο βιομηχανικής συσκευής υπερήχων | Ισχύς | Τυπική χρήση |
|---|---|---|
| UIP500hdT | 500W | Γεφυρώνει το χάσμα μεταξύ εργαστηριακής και πιλοτικής κλίμακας, ανάπτυξη συνθέσεων και μικρές παρτίδες και συνεχείς διεργασίες |
| UIP1000hdT | 1000W | Πιλοτικές δοκιμές και μικρότερες συνεχείς διεργασίες |
| UIP2000hdT | 2000W | Πιλοτική κλίμακα, αύξηση κλίμακας διεργασίας και βιομηχανική παραγωγή |
| UIP4000hdT | 4000W | Υψηλότερη δυναμικότητα παραγωγής και συνεχής επεξεργασία εντός γραμμής |
| UIP6000hdT | 6000W | Βιομηχανική επεξεργασία υγρών μεγάλου όγκου |
| UIP16000 | 16.000W | Βιομηχανική παραγωγή υψηλής δυναμικότητας και επεξεργασία πολλών τόνων |
Αν δεν είστε βέβαιοι ποιος επεξεργαστής υπερήχων ταιριάζει στη διεργασία σας, τα σημαντικότερα κριτήρια επιλογής είναι το επιδιωκόμενο αποτέλεσμα, ο όγκος παρτίδας, η απαιτούμενη παροχή, το ιξώδες, η περιεκτικότητα σε στερεά, το πρόγραμμα λειτουργίας και η απαιτούμενη εισροή ενέργειας. Η Hielscher μπορεί να προτείνει κατάλληλη διαμόρφωση συσκευής, ηχοτροδίου, ενισχυτή πλάτους και κυψελίδας ροής με βάση τα δεδομένα της διεργασίας σας.

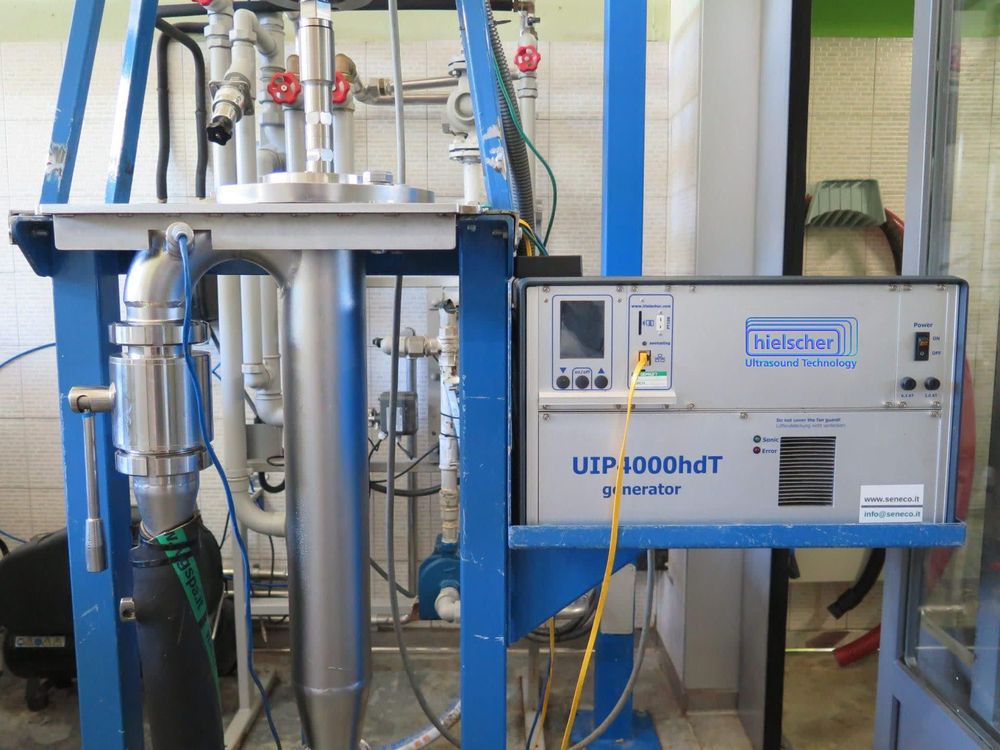

Ομογενοποιητής υπερήχων UIP4000hdT (ισχύς υπερήχων 4kW) με κυψελίδα ροής
Συχνές ερωτήσεις σχετικά με το UIP4000hdT
Σε τι χρησιμοποιείται το UIP4000hdT;
Το UIP4000hdT χρησιμοποιείται για βιομηχανική ομογενοποίηση με υπερήχους, γαλακτωματοποίηση, διασπορά, αποσυσσωμάτωση, υγρή άλεση, εκχύλιση, διάλυση και ηχοχημικές διεργασίες.
Είναι το UIP4000hdT κατάλληλο για συνεχή παραγωγή;
Ναι. Το UIP4000hdT έχει σχεδιαστεί για βιομηχανική λειτουργία 24/7 και μπορεί να εγκατασταθεί για συνεχή επεξεργασία εντός γραμμής με κατάλληλες κυψελίδες ροής ή αντιδραστήρες προσαρμοσμένους στις ανάγκες του πελάτη.
Ποια παροχή μπορεί να επεξεργαστεί το UIP4000hdT;
Οι τυπικές παροχές κυμαίνονται από περίπου 0,01 m³/hr για απαιτητικές εφαρμογές υγρής άλεσης έως και 3 m³/hr για διεργασίες όπως η μετεστεροποίηση για την παραγωγή βιοντίζελ. Η ακριβής παροχή εξαρτάται από το υλικό και τον στόχο της διεργασίας.
Μπορεί το UIP4000hdT να χρησιμοποιηθεί για κατεργασία με υπερήχους εντός γραμμής;
Ναι. Το UIP4000hdT μπορεί να διαμορφωθεί με κυψελίδες ροής και αντιδραστήρες για συνεχή κατεργασία με υπερήχους εντός γραμμής, βρόχους ανακυκλοφορίας ή ενσωμάτωση σε μονάδες παραγωγής επί πλαισίου και γραμμές επεξεργασίας.
Πώς υποστηρίζει το UIP4000hdT την τεκμηρίωση της διεργασίας;
Το σύστημα καταγράφει δεδομένα διεργασίας όπως ισχύ, πλάτος ταλάντωσης, χρόνο κατεργασίας με υπερήχους, θερμοκρασία και πίεση. Τα δεδομένα αποθηκεύονται ως αρχεία CSV για σύγκριση διεργασιών, διασφάλιση ποιότητας και αναπαραγωγιμότητα.
Ποια παρελκόμενα είναι διαθέσιμα για το UIP4000hdT;
Ανάλογα με τη διεργασία, το UIP4000hdT μπορεί να διαμορφωθεί με ηχοτρόδια, κασκατρόδια, ενισχυτές πλάτους, κυψελίδες ροής, αντιδραστήρες, ερμάρια ηχοπροστασίας, αισθητήρες θερμοκρασίας και προαιρετικούς αισθητήρες πίεσης.
Πώς επιλέγω μεταξύ UIP2000hdT, UIP4000hdT και UIP16000hdT;
Η επιλογή εξαρτάται κυρίως από την απαιτούμενη παροχή, τον όγκο παρτίδας, την εισροή ενέργειας και το επιδιωκόμενο αποτέλεσμα. Το UIP4000hdT επιλέγεται συνήθως όταν μια μονάδα 2 kW είναι πολύ μικρή και μια συμπαγής βιομηχανική συσκευή υπερήχων 4 kW παρέχει την κατάλληλη δυναμικότητα επεξεργασίας.
UIP4000hdT – Ευχρηστία και τεχνολογία αιχμής
Πλήρως έγχρωμη οθόνη αφής
Η έγχρωμη οθόνη αφής παρέχει άμεση πρόσβαση στις κύριες παραμέτρους λειτουργίας. Το πλάτος ταλάντωσης, η ισχύς και η παλμική λειτουργία μπορούν να ρυθμιστούν με ακρίβεια, ενώ ο χειριστής μπορεί να επιλέξει μεταξύ προβολής με ραβδογράμματα και αριθμητικής προβολής. Η προβολή ΜΕΓΑΛΩΝ ΑΡΙΘΜΩΝ υψηλής αντίθεσης βελτιώνει την ορατότητα κατά τη λειτουργία στην παραγωγή.
Τηλεχειρισμός μέσω προγράμματος περιήγησης
Το UIP4000hdT μπορεί να ελέγχεται από κοινά προγράμματα περιήγησης ιστού μέσω της διαδικτυακής διεπαφής LAN. Η σύνδεση άμεσης τοποθέτησης και λειτουργίας δεν απαιτεί εγκατάσταση λογισμικού. Ο επεξεργαστής υπερήχων μπορεί να λειτουργεί από PC, Mac, tablet ή smartphone μέσω απευθείας σύνδεσης, μεταγωγέα δικτύου, δρομολογητή ή προαιρετικού προδιαμορφωμένου ασύρματου δρομολογητή.
Ενσωματωμένη δικτύωση και καταγραφή δεδομένων”
Η ενσωματωμένη σύνδεση LAN απλοποιεί τον έλεγχο της διεργασίας και την ενσωμάτωση σε περιβάλλοντα παραγωγής. Τα δεδομένα κατεργασίας με υπερήχους καταγράφονται αυτόματα σε κάρτα δεδομένων SD/USB. Ένας συνδεόμενος αισθητήρας θερμοκρασίας μετρά συνεχώς τη θερμοκρασία της διεργασίας, ενώ μπορεί να συνδεθεί ένας προαιρετικός αισθητήρας πίεσης για την παρακολούθηση και την τεκμηρίωση της πίεσης.
Αυτόματος συντονισμός συχνότητας
Το UIP4000hdT χρησιμοποιεί έξυπνο αυτόματο συντονισμό συχνότητας. Όταν το σύστημα ενεργοποιείται, η γεννήτρια ανιχνεύει τη βέλτιστη συχνότητα λειτουργίας και οδηγεί τον μετατροπέα υπερήχων σε αυτή τη συχνότητα. Αυτό βελτιώνει την αξιοπιστία, την ενεργειακή απόδοση και τη σταθερότητα της διεργασίας χωρίς χειροκίνητη ρύθμιση της συχνότητας.
Η συσκευή υπερήχων UIP4000hdT στην έρευνα και την επιστήμη
Το UIP4000hdT είναι ένας βιομηχανικός επεξεργαστής υπερήχων ισχύος 4000 watt που χρησιμοποιείται στην έρευνα, στην κλιμάκωση διεργασιών έρευνας και ανάπτυξης και στην ανάπτυξη διεργασιών με προσανατολισμό στην παραγωγή. Το ακόλουθο τεχνικό δελτίο και τα επιστημονικά άρθρα παρουσιάζουν εφαρμογές στην επεξεργασία ελαιολάδου, στην εκχύλιση, στην παραγωγή βιοντίζελ, στον καθαρισμό μεμβρανών και στην επεξεργασία υλικών. Για μια συγκεκριμένη εφαρμογή ή επιστημονική αναφορά, επικοινωνήστε μαζί μας.
- FactSheet UIP4000hdT – 4000-watt industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

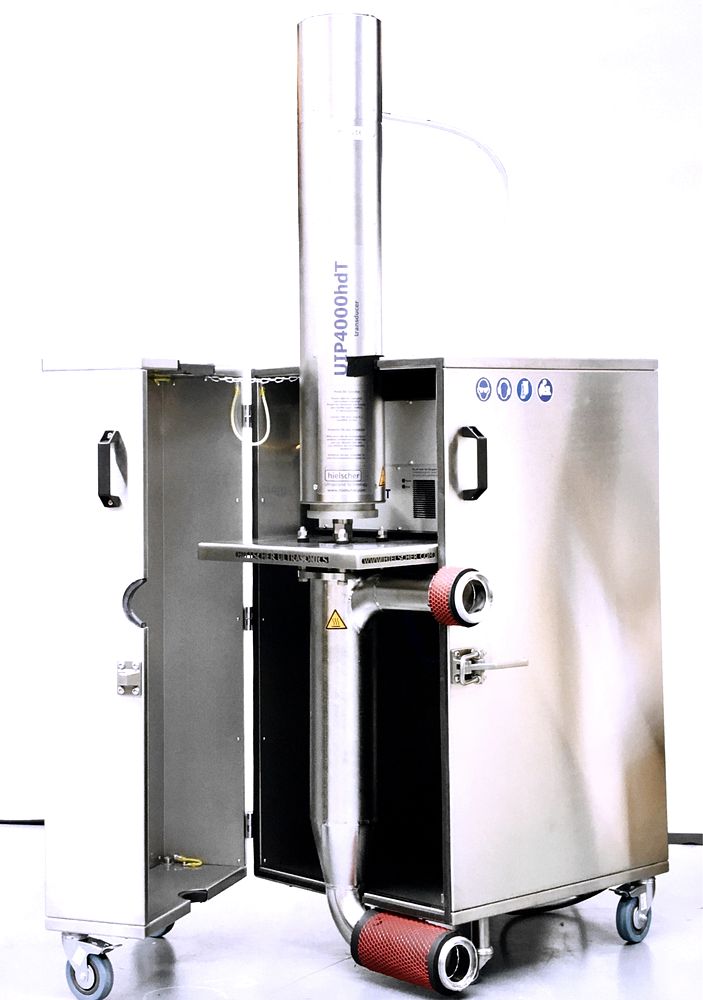

UIP4000hdT σε ερμάριο από ανοξείδωτο χάλυβα
