UIP4000hdT – Ultrazvuk visokih performansi od 4kW
UIP4000hdT isporučuje ultrazvučnu snagu do 4kW i pouzdana je proizvodna mašina čak i pod zahtjevnim uvjetima. Dizajniran je za industrijske procese sa većom potrošnjom energije i velikim količinama. UIP4000hdT je robustan i moćan ultrazvučni procesor.
Tipične primjene UIP4000hdT uključuju
- homogenizacija,
- emulgiranje,
- Raspršivanje &
- fino mljevenje čestica,
- Ekstrakcija,
- malaksacija maslinovog ulja,
- Rastvaranje ili
- sonohemijske reakcije kao što su
- sono-sinteza i
- sonokataliza.
Ovaj sistem velike snage je posebno povoljan, jer nisu potrebni dodatni rashladni mediji, kao što su voda ili komprimovani vazduh. Poseban dizajn ovog sistema omogućava njegovu upotrebu u ekstremnim uslovima rada, kao što su prašina, prljavština, temperatura i vlažnost. Ultrazvučni procesor se sastoji od titanijuma i nerđajućeg čelika. Prirubnica bez oscilacija pokazala se vrlo korisnom za integraciju u strojeve i postrojenja. Prilagođen je novim tehničkim uslovima u smislu ispravnog oscilacionog ponašanja.
Modularni koncept UIP4000hdT vam pruža moćan sistem koji istovremeno štedi prostor. Pretvornik i generator smješteni su odvojeno jedan od drugog i povezani su kablovima. Samostalni dizajn smanjuje rad potreban za instalaciju, rad i održavanje na minimum. Više UIP4000hdT modula može se lako kombinovati u klastere sa većim procesnim kapacitetima.
4kW kapacitet obrade | ||
---|---|---|
Proces |
Flow Rate
|
|
transesterifikacija biodizela |
1 to 3m³/h
|
|
emulgiranje, npr ulje/voda |
0.4 to 2m³/h
|
|
ekstrakcija ćelija, npr alge |
0.1 to 0.8m³/h
|
|
Raspršivanje / Deaglomeracija |
0.02 to 0.4m³/h
|
|
mokro mljevenje i mljevenje |
0.01 to 0.02m³/h
|
Općenito, protočna ćelija kao i ultrazvučni pretvarač nalaze se u kućištu od nehrđajućeg čelika sa dvostrukim zidovima koji dolazi sa vrlo efikasnom zvučnom izolacijom. Ako je potrebno, UIP4000hdT se može koristiti za sonikaciju tekućina u posebnim reaktorima. Naravno, UIP4000hdT je sposoban da radi neprekidno punom izlaznom snagom (24 sata/7 dana) kao i svi ultrazvučni sistemi kompanije Hielscher Ultrasonics.

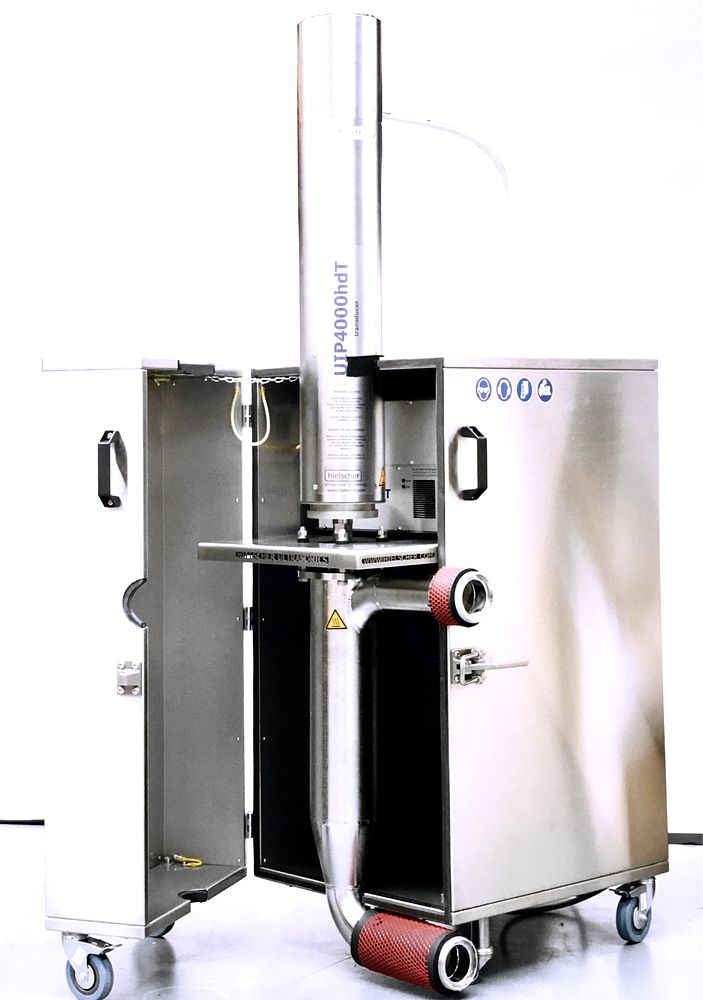

Hielscher UIP4000hdT – 4kW ultrazvuk visokih performansi za procese u protočnom režimu
UIP4000hdT na prvi pogled
- Snažan ultrazvučni aparat od 4000 vati
- pouzdan za teške procese sonikacije
- 24/7 operacija
- industrijska klasa
- ekran osetljiv na dodir u boji
- pretražite daljinski upravljač
- automatsko snimanje podataka o snazi, amplitudi, vremenu sonikacije, temperaturi, pritisku
- integrisana SD/USB ComboCard kartica
- senzor temperature koji se može priključiti
- priključni senzor pritiska (opciono dostupan)
- LAN veza
- Ethernet veza
- bez instalacije softvera
- automatsko podešavanje frekvencije
Full Color Touch-Screen

daljinski upravljač pretraživača
UIP4000hdT se može kontrolisati koristeći bilo koji uobičajeni pretraživač, kao što su Internet Explorer, Safari, Firefox, Mozilla, mobilni IE/Safari koristeći novi LAN web interfejs. LAN veza je vrlo jednostavna plug-n-play postavka i ne zahtijeva instalaciju softvera. Ultrazvučni uređaj djeluje kao DHCP server/klijent i automatski traži ili dodjeljuje IP. Uređajem se može upravljati direktno sa PC/MAC-a ili pomoću prekidača ili rutera. Koristeći opcioni unapred konfigurisani bežični ruter, uređaj se može kontrolisati sa većine pametnih telefona ili tablet računara, npr. Apple iPad-a. Koristeći prosljeđivanje portova povezanog rutera, možete kontrolirati svoj UIP4000hdT putem interneta s bilo kojeg mjesta na svijetu – vaš pametni telefon ili tablet kao daljinski upravljač.
Ugrađena mreža
Još jedna pametna karakteristika UIP4000hdT je rad i kontrola putem LAN-a (lokalne mreže) što olakšava rad i omogućava veliku fleksibilnost obrade. Sve informacije o procesu sonikacije automatski se snimaju na SD/USB podatkovnu karticu. Senzor koji se može priključiti trajno meri temperaturu, dok se opciono dostupan senzor pritiska može dodatno priključiti.
automatsko podešavanje frekvencije
Kao i svi Hielscher ultrazvučni uređaji, UIP4000hdT dolazi s inteligentnim automatskim podešavanjem frekvencije. Kada je uređaj uključen, generator će osjetiti optimalnu radnu frekvenciju. Zatim će pokretati uređaj na ovoj frekvenciji. To poboljšava ukupnu energetsku efikasnost i pouzdanost naših ultrazvučnih uređaja. Sve što treba da uradite je da uključite sistem. Generator će automatski izvršiti podešavanje frekvencije u djeliću sekunde.
Sonicator visokih performansi od 4000 W
Hielscher Ultrasonics industrijski sonikatori mogu isporučiti vrlo visoke amplitude. Amplitude do 200 µm mogu se lako raditi u kontinuitetu u radu 24/7. Za još veće amplitude, dostupne su prilagođene ultrazvučne sonotrode. Robusnost Hielscherove ultrazvučne opreme omogućava 24/7 rad u teškim uslovima iu zahtjevnim okruženjima.
Tabela ispod daje vam indikaciju približnih kapaciteta obrade naših ultrazvučnih aparata:
Batch Volume | Flow Rate | Preporučeni uređaji |
---|---|---|
0.5 do 1.5 mL | N / A | VialTweeter |
1 do 500 ml | 10 do 200 ml/min | UP100H |
10 do 2000 ml | 20 do 400 ml/min | UP200Ht, UP400St |
0.1 do 20L | 0.2 do 4L/min | UIP2000hdT |
10 do 100L | 2 do 10 l/min | UIP4000hdT |
N / A | 10 do 100L/min | UIP16000 |
N / A | veći | klaster of UIP16000 |
Sonicator UIP4000hdT u istraživanju i nauci
UIP4000hdT je popularan ultrazvučni laboratorijski homogenizator od 4000 vati, koji se često koristi u istraživačkim laboratorijama i R.&D objekata. Ispod možete pronaći FactSheet UIP4000hdT kao i izbor naučnih članaka koji sadrže sonikator tipa sonde UIP4000hdT. Članci se protežu od destrukcije ćelija i ekstrakcije bioaktivnih jedinjenja i ekstra djevičanskog maslinovog ulja, transesterifikacije biodizela i nauke o materijalima. Ako tražite određenu primjenu i povezane naučne reference, kontaktirajte nas.
- FactSheet UIP4000hdT – Snažan industrijski sonikator od 4000 vati – Hielscher Ultrasonics
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021.): Procjena rasporeda postrojenja za ekstrakciju maslinovog ulja sa ultrazvučnom mašinom velike snage. Ultrasonic Sonochemistry, sveska 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021.): Procjena rasporeda postrojenja za ekstrakciju maslinovog ulja sa ultrazvučnom mašinom velike snage. Ultrasonic Sonochemistry, sveska 73, 2021.
- Manganiello R., Pagano M., Nucciarelli D., Ciccoritti R., Tomasone R., Di Serio MG, Giansante L., Del Re P., Servili M., Veneziani G. (2021.): Efekti ultrazvučne tehnologije na kvalitativne osobine italijanskog ekstra djevičanskog maslinovog ulja. Hrana. 22. novembar 2021.; 10(11):2884.
- Pesterau, Ana-Marija; Sirbu, Rodica; Cadar, Emin (2023): Biomedicinske primjene na bazi morskog kolagena dobivenog iz vrste meduza Rhizostoma Pulmo ekstrahirane iz Crnog mora. Evropski časopis za prirodne nauke i medicinu 6, 2023. 89-99.
- Ali Gholami, Fathollah Pourfayaz, Akbar Maleki (2021): Tehno-ekonomska procjena proizvodnje biodizela iz ulja kanole ultrazvučnom kavitacijom. Energetski izvještaji, tom 7, 2021. 266-277.
- Luján-Facundo, María-José; Mendoza-Roca, José-Antonio; Cuartas-Uribe, B.; Álvarez-Blanco, Silvia (2016): Onečišćenje membrane u preradi sirutke i naknadno čišćenje ultrazvukom za održiviji proces. Časopis za čistiju proizvodnju 143, 2016.
Činjenice koje vrijedi znati
Osnove ultrazvučne homogenizacije
Ultrazvučni homogenizatori se koriste za disperziju, emulzifikaciju, mokro mljevenje, nano- & mikronizacija, ekstrakcija (iz biljaka i ćelijskih tkiva), sinteza i kataliza hemikalija (tzv. sonohemija) kao i otplinjavanje. Ultrazvučna homogenizacija se često koristi kao krovni pojam koji uključuje sve ove prethodno navedene aplikacije. Homogenizacija uz pomoć ultrazvuka zasniva se na principu rada akustične kavijacije, koja nastaje kada se intenzivni ultrazvučni talasi spreže u tečni medij. Pod intenzivnim ultrazvučnim talasima, u medijumu se stvaraju sitni vakuumski mehurići, koji rastu tokom ciklusa visokog pritiska/niskog pritiska ultrazvučnih talasa. U određenom trenutku, kada mikro-mjehurići dostignu energetski status, u kojem ne mogu apsorbirati više energije, nasilno se kolabiraju. Ovaj fenomen implozije vakuumskog mjehurića naziva se kavitacija. Implozija vakuumskih mjehurića stvara udarne valove, strujanje/mlazeve tekućine, visok smicanje, visoku temperaturu i razliku tlaka s dovoljnom energijom da razbije kovalentne veze, savije molekule i izazove kemijske reakcije.
Za najbolje rezultate u procesu homogenizacije, ultrazvučni procesor i njegovo podešavanje mogu se optimizirati promjenom sljedećih varijabli:
- Amplituda (pomak sonotrode) i intenzitet
- pritisak
- Temperatura
- Posuda za sonikaciju (serijska ili protočna ćelija: veličina, geometrija, brzina protoka)
Hielscher ultrazvučni procesori visokih performansi koriste piezoelektrične generatore napravljene od kristala olovnog cirkonata titanata. Vibracije se prenose niz titanijumsku rog podešenu rezonanciju na 19-26 kHz. Iz trube ultrazvučna vibracija se spaja preko ultrazvučne sonotrode (vrh, sonda) u fluidni medij. Hielscher nudi ultrazvučne procesore snage od 50 do 16.000 vati po ultrazvučnoj jedinici i time pokriva zahtjeve od malih laboratorijskih ultrasonikatora i stonih uređaja do pilot postrojenja i potpuno komercijalnih ultrazvučnih jedinica za veliku propusnost.
Sofisticirana kontrola procesa za optimalne rezultate sonikacije
Uslovi sonikacije su ključni za izlaz, rezultate procesa i ponovljivost ultrazvučnih procesa. Osim precizne kontrole izlazne snage ultrazvuka, podešene amplitudom i intenzitetom, važni su faktori temperatura, pritisak i vrijeme sonikacije. Hielscherovi digitalni ultrazvučni procesori dolaze s termo-parom koji se može priključiti. Opciono je dostupan senzor pritiska koji se može priključiti. Oba senzora su povezana sa ultrazvučnim generatorom koji je opremljen internom SD karticom. Softver ultrazvučnog uređaja upisuje sve procesne podatke (datum, vrijeme, amplituda, ultrazvučna energija, neto energija, temperatura, pritisak) u CSV datoteku na SD karticu. Ovo čini vaše ultrazvučne radove uporedivim i ponovljivim.
Za velike amplitude potrebna je veća izlazna snaga. Pod povećanim opterećenjem kao što je visoka viskoznost medija ili povišeni pritisak, potrebna je povećana snaga ultrazvuka da se sonotroda pokrene željenom amplitudom. Što je veća prednja površina sonotrode (vrh), potrebno je više snage da bi rezonirala. Sa većom sonotrodom, veće količine se mogu obraditi. Hielscherove industrijske sonotrode i kaskatrode može isporučiti vrlo velike amplitude. Amplitude do 200 µm mogu se lako raditi u kontinuitetu u radu 24/7. Za još veće amplitude, dostupne su prilagođene ultrazvučne sonotrode. Čvrstoća Hielscherovih ultrasonikatora omogućava rad 24 sata dnevno pod velikim opterećenjem i pod zahtjevnim uvjetima.
Za većinu ultrazvučnih procesa, temperatura ultrazvučnog medija bi trebala biti što niža jer niske temperature pospješuju stvaranje intenzivne kavitacije. Hielscher nudi ultrazvučne protočne ćelije i reaktore sa rashladnim omotačem, koji podržavaju održavanje optimalnih temperatura procesa. Protočne ćelije i reaktori su također pod pritiskom. Pod povišenim pritiscima dolazi do intenzivnije kavitacije. Stoga, Hielscher nudi reaktore koji se lako mogu pod pritiskom do 300 atm.
Hielscher Ultrasonics proizvodi ultrazvučne sonde različitih veličina i oblika (npr kaskatrode), što omogućava skaliranje svih rezultata ultrazvučnog procesa potpuno linearno. Sa ultrazvučnim homogenizatorima od 16 kW i višestrukim tipovima sonotroda i reaktora s protočnim ćelijama, Hielscher je vaš dugogodišnji iskusan partner za ultrazvučne procese u industrijskim razmjerima. Pored niza standardnih ultrasonikatora, Hielscher dizajnira i proizvodi prilagođene sisteme.
