UIP4000HDT – Високоефективні ультразвуки потужністю 4 кВт
UIP4000hdT забезпечує ультразвукову потужність до 4 кВт і є надійною виробничою машиною навіть у складних умовах. Він призначений для промислових процесів з більшою потребою в енергії та великими обсягами. UIP4000hdT – це надійний і потужний ультразвуковий процесор.
Типові сфери застосування UIP4000hdT включають
- Гомогенізації,
- емульгування,
- Диспергування &
- Дрібне подрібнення частинок,
- Видобуток,
- Малаксація оливкової олії,
- Розчинення або
- Сонохімічні реакції Наприклад
- Соносинтез і
- Соно-каталіз.
Ця система високої потужності особливо вигідна, оскільки не потрібні додаткові охолоджуючі середовища, такі як вода або стиснене повітря. Особлива конструкція цієї системи дозволяє використовувати її в екстремальних умовах експлуатації, таких як пил, бруд, температура і вологість. Ультразвуковий процесор складається з титану і нержавіючої сталі. Фланець без коливань виявився дуже корисним для інтеграції в машини та установки. Він був адаптований до нових технічних умов з точки зору правильної поведінки коливань.
Модульна концепція UIP4000hdT надає вам потужну і в той же час дуже компактну систему. Перетворювач і генератор розміщуються окремо один від одного і підключаються за допомогою кабелів. Автономна конструкція зводить до мінімуму роботи, необхідні для монтажу, експлуатації та обслуговування. Кілька модулів UIP4000HDT можна легко об'єднати для формування кластерів з більш високою продуктивністю процесу.
| Обчислювальна потужність 4 кВт | ||
|---|---|---|
| Процес |
Витрата
|
|
| Переетерифікація біодизеля |
1 до 3 м³/год
|
|
| емульгування, наприклад олія/вода |
0.4 до 2 м³/год
|
|
| Екстракція клітин, наприклад Водоростей |
0.1 до 0.8 м³/год
|
|
| Диспергування / деагломерація |
0.02 до 0.4 м³/год
|
|
| мокре подрібнення та шліфування |
0.01 до 0.02 м³/год
|
|
Загалом, проточна камера, а також ультразвуковий перетворювач розташовані в шафі з нержавіючої сталі з подвійними стінками, яка оснащена дуже ефективною звукоізоляцією. Якщо потрібно, UIP4000hdT може бути використаний для ультразвукового випромінювання рідин у реакторах, спеціально призначених для замовлення. Звичайно, UIP4000hdT здатний працювати безперервно на повній потужності (24 години/7 днів), як і всі ультразвукові системи від Hielscher Ultrasonics.
Hielscher UIP4000hdT – Високопродуктивний ультразвуковий апарат потужністю 4 кВт для процесів у режимі проточного
Короткий огляд UIP4000hdT
- Потужний ультразвуковий апарат потужністю 4000 Вт
- Надійний для важких процесів ультразвуку
- Робота 24/7
- промисловий клас
- кольоровий сенсорний дисплей
- Огляд пульта дистанційного керування
- автоматичний запис даних про потужність, амплітуду, час звуку, температуру, тиск
- вбудована SD/USB ComboCard
- Роз'ємний датчик температури
- Роз'ємний датчик тиску (доступний опціонально)
- Підключення до локальної мережі
- Підключення через Ethernet
- Не встановлюється програмне забезпечення
- Автоматична підстройка частоти
Повнокольоровий сенсорний екран
Відмінним поліпшенням з оперативного боку є кольоровий сенсорний екран. Цей сенсорний екран і екран зі стилусом забезпечує легке використання, а точне налаштування робочих параметрів і відображення налаштувань потужності ультразвуку гарантовано і поєднуються з найвищим комфортом для оператора. Цифрове меню управління інтуїтивно зрозуміле у використанні, так як зводиться до основних налаштувань. Налаштування амплітуди/потужності та імпульсний режим можна регулювати кольоровим сенсорним повзунком (з клацанням 1%, 5% або 10%). Користувач сам вирішує, чи віддає він перевагу відображенню амплітуди і потужності у вигляді кольорових гістограм або числового представлення. Дисплей можна змінити зі звичайного режиму перегляду на режим відображення BIG NUMBER, що характеризується високою контрастністю та великим розміром шрифту для кращої видимості.
Дистанційне керування браузером
UIP4000hdT можна керувати за допомогою будь-якого поширеного браузера, такого як Internet Explorer, Safari, Firefox, Mozilla, mobile IE/Safari за допомогою нового веб-інтерфейсу LAN. Підключення до локальної мережі є дуже простим налаштуванням plug-n-play і не вимагає встановлення програмного забезпечення. Ультразвуковий пристрій діє як DHCP-сервер/клієнт і автоматично запитує або призначає IP-адресу. Пристроєм можна керувати безпосередньо з ПК/MAC або за допомогою комутатора чи маршрутизатора. За допомогою додаткового попередньо налаштованого безпроводового маршрутизатора пристроєм можна керувати з більшості смартфонів або планшетних комп'ютерів, наприклад Apple iPad. Використовуючи переадресацію портів підключеного маршрутизатора, ви можете керувати своїм UIP4000hdT через Інтернет з будь-якої точки світу – Ваш смартфон або планшет є пультом дистанційного керування.
Вбудована мережа
Ще однією розумною функцією UIP4000hdT є експлуатація та керування через LAN (локальну мережу), що полегшує роботу та забезпечує високу гнучкість обробки. Вся інформація про процес ультразвуку записується на карту даних SD/USB в автоматичному режимі. Роз'ємний датчик вимірює температуру постійно, тоді як датчик тиску, доступний за бажанням, може бути додатково підключений.
Автоматична підстройка частоти
Як і всі ультразвукові пристрої Hielscher, UIP4000hdT оснащений інтелектуальною автоматичною настройкою частоти. При включенні пристрою генератор відчує оптимальну робочу частоту. Потім він буде керувати пристроєм на цій частоті. Це підвищує загальну енергоефективність та надійність наших ультразвукових пристроїв. Все, що вам потрібно зробити, це включити систему. Генератор виконає перебудову частоти автоматично за частки секунди.

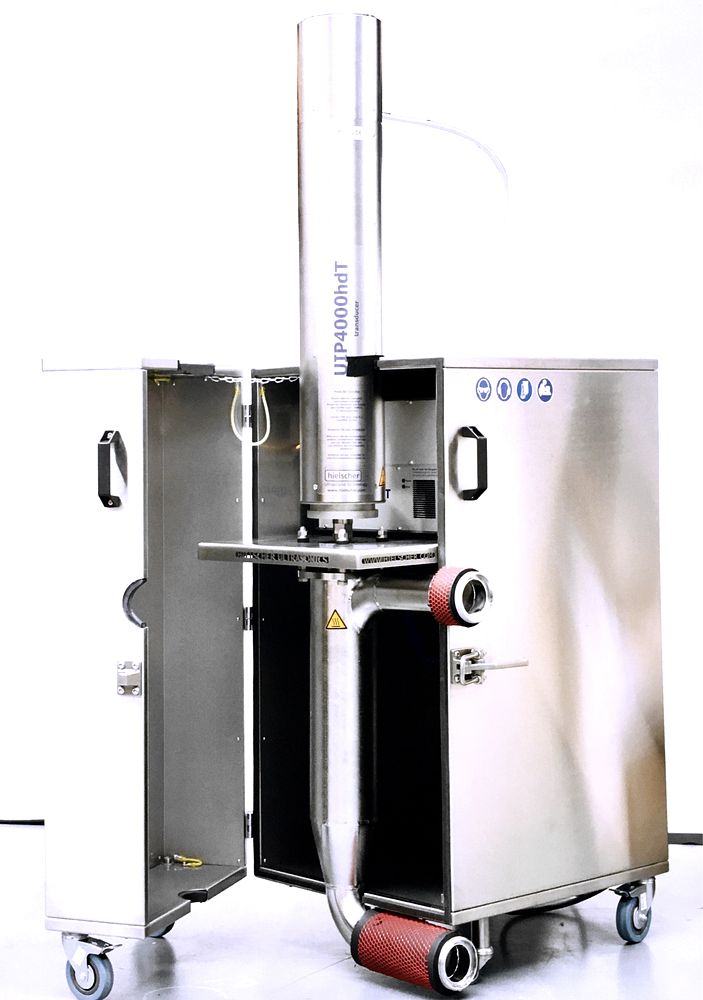

UIP4000hdT в шафі
Високопродуктивний звуковий апарат потужністю 4000 Вт
Промислові ультразвукові апарати Hielscher можуть видавати дуже високі амплітуди. Амплітуди до 200 мкм можна легко безперервно працювати в режимі 24/7. Для ще більш високих амплітуд доступні індивідуальні ультразвукові сонотроди. Надійність ультразвукового обладнання Hielscher дозволяє працювати 24/7 у важких умовах і в складних умовах.
Наведена нижче таблиця дає уявлення про приблизну потужність обробки наших ультразвукових апаратів:
| Об'єм партії | Витрата | Рекомендовані пристрої |
|---|---|---|
| 0від .5 до 1.5 мл | Н.А. | VialTweeter |
| Від 1 до 500 мл | Від 10 до 200 мл/хв | UP100H |
| Від 10 до 2000 мл | Від 20 до 400 мл/хв | UP200Ht, UP400St |
| 0від 1 до 20 л | 0від .2 до 4 л/хв | UIP2000HDT |
| Від 10 до 100 л | Від 2 до 10 л/хв | UIP4000HDT |
| Н.А. | Від 10 до 100 л/хв | UIP16000 |
| Н.А. | Більше | кластер UIP16000 |
Звуковий апарат UIP4000HDT в дослідженнях і науці
UIP4000hdT — популярний потужний ультразвуковий лабораторний гомогенізатор потужністю 4000 Вт, який часто використовується в дослідницьких лабораторіях і R&Г об'єкти. Нижче ви можете знайти Інформаційний бюлетень UIP4000hdT, а також добірку наукових статей про зондовий звуковий апарат UIP4000hdT. Статті охоплюють руйнування клітин і екстракцію біологічно активних сполук і оливкової олії першого віджиму, переетерифікацію біодизеля та матеріалознавство. Якщо ви шукаєте конкретне застосування та пов'язані з ним наукові джерела, будь ласка, зв'яжіться з нами.
- Інформаційний бюлетень UIP4000hdT – Потужний промисловий звуковий апарат потужністю 4000 Вт – Hielscher Ultrasonics
- Антонія Тамборріно, Аньєзе Татічкі, Роберто Романьєлло, Клаудіо Пероне, Соня Еспосто, Алессандро Леоне, Мауріціо Сервілі (2021): Оцінка компонування заводу з екстракції оливкової олії з впровадженням ультразвукового апарату високої потужності. Ультразвукова сонохімія, Випуск 73, 2021.
- Антонія Тамборріно, Аньєзе Татічкі, Роберто Романьєлло, Клаудіо Пероне, Соня Еспосто, Алессандро Леоне, Мауріціо Сервілі (2021): Оцінка компонування заводу з екстракції оливкової олії з впровадженням ультразвукового апарату високої потужності. Ультразвукова сонохімія, Випуск 73, 2021.
- Манганьєлло Р., Пагано М., Нуччіареллі Д., Чіккорітті Р., Томасоне Р., Ді Серіо М.Г., Джансанте Л., Дель Ре П., Сервілі М., Венеціані Г. (2021): Вплив ультразвукової технології на якісні властивості італійської оливкової олії першого віджиму. Продукти. 22 листопада 2021 року; 10(11):2884.
- Пестерау, Ана-Марія; Сірбу, Родіка; Кадар, Емін (2023): Біомедичні програми на основі морського колагену, отриманого з виду медуз Rhizostoma pulmo, видобутого з Чорного моря. Європейський журнал природничих наук та медицини 6, 2023. 89-99.
- Алі Голамі, Фатхолла Пурффаяз, Акбар Малекі (2021): Техніко-економічна оцінка виробництва біодизеля з ріпакової олії методом ультразвукової кавітації. Енергетичні звіти, том 7, 2021. 266-277.
- Лухан-Факундо, Марія-Хосе; Мендоса-Рока, Хосе-Антоніо; Куартас-Урібе, Б.; Альварес-Бланко, Сільвія (2016): Мембранне забруднення при обробці молочної сироватки та подальше очищення ультразвуками для більш стійкого процесу. Журнал чистого виробництва 143, 2016.
Факти, які варто знати
Основи ультразвукової гомогенізації
Ультразвукові гомогенізатори використовуються для диспергування, емульгування, мокрого помелу, нано- & мікронізація, екстракція (з рослин і клітинних тканин), синтез і каталіз хімічних речовин (так звана сонохімія), а також дегазація. Ультразвукова гомогенізація часто використовується як загальний термін, який включає всі ці вищезгадані застосування. Гомогенізація за допомогою ультразвуку заснована на робочому принципі акустичної кавіації, який виникає, коли інтенсивні ультразвукові хвилі з'єднуються з рідким середовищем. Під впливом інтенсивних ультразвукових хвиль в середовищі утворюються дрібні вакуумні бульбашки, які ростуть протягом циклів високого тиску / низького тиску ультразвукових хвиль. У певний момент, коли мікробульбашки досягли енергетичного стану, при якому вони не можуть поглинути більше енергії, вони сильно руйнуються. Це явище імплозії вакуумних бульбашок називається кавітацією. Імплозія вакуумних бульбашок породжує ударні хвилі, струмені потоку / рідини, високий зсув, високі перепади температур і тиску з достатньою енергією для розриву ковалентних зв'язків, згинання молекул і індукції хімічних реакцій.
Для досягнення найкращих результатів у процесі гомогенізації ультразвуковий процесор та його налаштування можна оптимізувати, змінивши такі змінні:
- Амплітуда (зміщення сонотрода) і інтенсивність
- тиск
- температура
- Посудина для ультразвуку (періодична партія або проточна камера: розмір, геометрія, швидкість потоку)
У високопродуктивних ультразвукових процесорах Hielscher використовуються п'єзоелектричні генератори, виготовлені з кристалів титанату цирконату свинцю. Коливання передаються вниз по налаштованому титановому рупору з частотою 19-26 кГц. Від рупора ультразвукова вібрація за допомогою ультразвукового сонотроду (наконечник, зонд) підключається до рідкого середовища. Hielscher пропонує ультразвукові процесори з номінальною потужністю від 50 до 16 000 Вт на ультразвуковий блок і тим самим покриває вимоги від невеликих лабораторних ультразвукових апаратів і настільних пристроїв до пілотного заводу і повністю комерційних ультразвукових установок для високої пропускної здатності.
Складний контроль процесу для оптимальних результатів ультразвукового дослідження
Умови ультразвукового звуку мають вирішальне значення для виходу, результатів процесу та відтворюваності ультразвукових процесів. Крім точного контролю ультразвукової вихідної потужності, що регулюється амплітудою та інтенсивністю, важливими факторами є температура, тиск і час ультразвуку. Цифрові ультразвукові процесори Hielscher поставляються зі штепсельною термопарою. Опціонально доступний роз'ємний датчик тиску. Обидва датчика підключаються до ультразвукового генератора, який оснащений внутрішньою SD-картою. Програмне забезпечення ультразвукового апарату записує всі дані процесу (дата, час, амплітуда, ультразвукова енергія, чиста енергія, температура, тиск) у файл CSV на SD-карту. Це робить ваші ультразвукові прогони порівнянними та відтворюваними.
Для високих амплітуд потрібна більш висока вихідна потужність. При підвищеному навантаженні, такому як висока в'язкість середовища або підвищений тиск, необхідна підвищена потужність ультразвуку, щоб привести сонотрод в потрібну амплітуду. Чим більше передня поверхня сонотроду (наконечника), тим більше потужності потрібно для того, щоб він резонував. За допомогою сонотрода більшого розміру можна обробляти більші обсяги. промислові сонотроди Hielscher і Каскатроди може видавати дуже високі амплітуди. Амплітуди до 200 мкм можна легко безперервно працювати в режимі 24/7. Для ще більш високих амплітуд доступні індивідуальні ультразвукові сонотроди. Міцність ультразвукових приладів Hielscher дозволяє працювати 24/7 при великому навантаженні та в складних умовах.
Для більшості ультразвукових процесів температура ультразвукового середовища повинна бути якомога нижчою, оскільки низька температура сприяє утворенню інтенсивної кавітації. Hielscher пропонує ультразвукові проточні комірки та реактори з охолоджувальними сорочками, які підтримують підтримання оптимальних температур процесу. Проточні комірки та реактори також мають тиск. При підвищеному тиску відбувається більш інтенсивна кавітація. Тому компанія Hielscher пропонує реактори, які можуть легко створювати тиск до 300 атм.
Hielscher Ultrasonics виробляє ультразвукові зонди різних розмірів і форм (наприклад, Каскатроди), що дозволяє масштабувати всі результати ультразвукового процесу повністю лінійно. Завдяки ультразвуковим гомогенізаторам потужністю 16 кВт і колекторним типам сонотродів і реакторів з проточними елементами, Hielscher є вашим довгостроковим досвідченим партнером для ультразвукових процесів у промислових масштабах. Крім різноманіття стандартних ультразвукових приладів, компанія Hielscher також розробляє і виробляє індивідуальні системи.
