UIP6000hdT – เครื่องอัลตราโซนิกประสิทธิภาพสูง 6kW
UIP6000hdT ให้พลังงานอัลตราซาวนด์ 6kW และเป็นเครื่องจักรการผลิตที่เชื่อถือได้สําหรับการใช้งานหนักและในสภาพแวดล้อมที่มีความต้องการสูง ออกแบบมาสําหรับกระบวนการทางอุตสาหกรรมที่มีความต้องการพลังงานสูงขึ้นและปริมาณมากเช่นการกัดอนุภาคการแปรรูปวัสดุนาโนและการแปรรูปอาหารโปรเซสเซอร์อัลตราโซนิกที่แข็งแกร่งและทรงพลัง UIP6000hdT สามารถปฏิบัติหน้าที่ได้อย่างง่ายดาย
การใช้งานทั่วไปของ UIP6000hdT ได้แก่ การทําให้เป็นเนื้อเดียวกัน, อิมัลชัน, สลาย & การกัดอนุภาคละเอียด, การสกัด, มาแลกซ์ของน้ํามันมะกอก, ยุบ หรือ ปฏิกิริยาโซโนเคมี เช่น โซโนสังเคราะห์ และ โซโน-เร่งปฏิกิริยา.

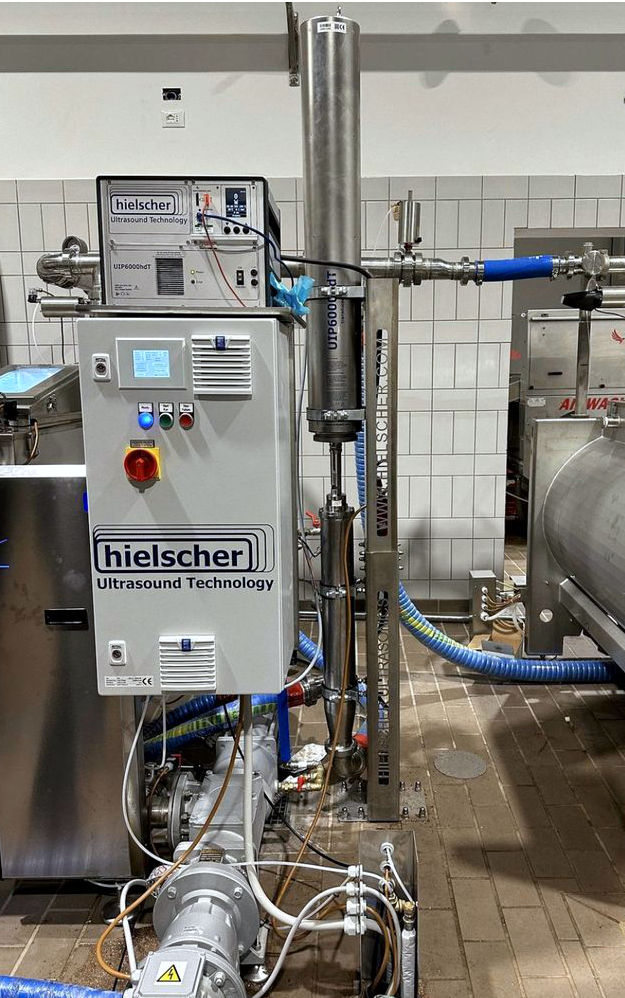

Ultrasonicator UIP6000hdT ในการติดตั้งอุตสาหกรรมของการสกัดอย่างต่อเนื่อง
พลังงานอัลตราซาวนด์ 6000 วัตต์ที่สร้างขึ้นสําหรับการแปรรูปทางอุตสาหกรรม
ระบบกําลังสูงนี้เหมาะอย่างยิ่งสําหรับกระบวนการทางอุตสาหกรรมในสภาพแวดล้อมที่มีความต้องการสูงและมีระยะห่างที่จํากัด เนื่องจากไม่จําเป็นต้องใช้สื่อทําความเย็นเพิ่มเติม เช่น น้ําหรืออากาศอัด การออกแบบพิเศษของระบบนี้ช่วยให้สามารถใช้งานได้ภายใต้สภาวะการทํางานที่รุนแรงเช่นฝุ่นสิ่งสกปรกอุณหภูมิและความชื้น โปรเซสเซอร์อัลตราโซนิกประกอบด้วยไทเทเนียมและสแตนเลส หน้าแปลนที่ปราศจากการสั่นได้รับการพิสูจน์แล้วว่ามีประโยชน์มากสําหรับการรวมเข้ากับเครื่องจักรและโรงงาน ได้รับการปรับให้เข้ากับเงื่อนไขทางเทคนิคใหม่ในแง่ของพฤติกรรมการสั่นที่ถูกต้อง
ด้วยรอยเท้าขนาดเล็กและตู้ที่เคลื่อนย้ายได้บนล้อ UIP6000hdT จึงสามารถติดตั้งได้แม้ในขอบเขตที่คับแคบ แนวคิดแบบแยกส่วนของ UIP6000hdT ช่วยให้คุณมีระบบที่ทรงพลังและประหยัดพื้นที่มาก ทรานสดิวเซอร์และเครื่องกําเนิดไฟฟ้าแยกจากกันและเชื่อมต่อผ่านสายเคเบิล การออกแบบในตัวช่วยลดงานที่จําเป็นสําหรับการติดตั้งการใช้งานและการบํารุงรักษาให้อยู่ในระดับต่ําสุด โมดูล UIP6000hdT หลายโมดูลสามารถรวมกันได้อย่างง่ายดายเพื่อสร้างคลัสเตอร์ที่มีความจุของกระบวนการที่สูงขึ้น
UIP6000hdT พร้อมเครื่องปฏิกรณ์เซลล์ไหลอัลตราโซนิกและตู้เก็บเสียง
UIP6000hdT เป็นเครื่องอัลตราโซนิกชนิดโพรบอุตสาหกรรมประสิทธิภาพสูงสําหรับการบําบัดของเหลวและสารละลายแบบอินไลน์
| กําลังการผลิต 6kW | ||
|---|---|---|
| แปรรูป |
อัตราการไหล
|
|
| ไบโอดีเซลทรานส์เอสเทอริฟิเคชัน |
1.5 ถึง 4m³ / ชม
|
|
| อิมัลชันเช่น น้ํามัน/น้ํา |
0.5 ถึง 2.5m³ / ชม
|
|
| การสกัดเซลล์เช่น สาหร่าย |
0.15 ถึง 1m³ / ชม
|
|
| สลาย/การแยกตัวเป็นก้อน |
0.025 ถึง 0.5m³ / ชม
|
|
| การกัดและการเจียรแบบเปียก |
0.01 ถึง 0.025m³ / ชม
|
|
โดยทั่วไปโฟลว์เซลล์และทรานสดิวเซอร์อัลตราโซนิกจะอยู่ในตู้สแตนเลสสองชั้นที่มาพร้อมกับฉนวนกันเสียงที่มีประสิทธิภาพมาก หากจําเป็น UIP6000hdT สามารถใช้สําหรับการ sonication ของของเหลวในเครื่องปฏิกรณ์เฉพาะกําหนดเอง แน่นอนว่า UIP6000hdT สามารถทํางานได้อย่างต่อเนื่องที่กําลังขับเต็มที่ (24 ชั่วโมง / 7 วัน) เช่นเดียวกับระบบอัลตราโซนิกทั้งหมดจาก Hielscher Ultrasonics
เครื่องปฏิกรณ์ MultiSonoReactor MSR-4 เป็นเครื่องปฏิกรณ์แบบอินไลน์โฮโมจีไนซ์อุตสาหกรรมที่เหมาะสําหรับอุตสาหกรรมที่มีปริมาณงานสูง MSR-4 สามารถติดตั้ง 4x UIP4000hdT หรือ 4x UIP6000hdT
สรุป UIP6000hdT
- เครื่องอัลตราโซนิกทรงพลัง 6000 วัตต์
- เชื่อถือได้สําหรับกระบวนการ sonication สําหรับงานหนัก
- การดําเนินงานตลอด 24 ชั่วโมงทุกวัน
- เกรดอุตสาหกรรม
- หน้าจอสัมผัสสี
- เรียกดูรีโมทคอนโทรล
- การบันทึกข้อมูลอัตโนมัติของพลังงาน, แอมพลิจูด, เวลาโซนิเคชั่น, อุณหภูมิ, ความดัน
- คอมโบการ์ด SD/USB ในตัว
- เซ็นเซอร์อุณหภูมิแบบเสียบได้
- เซ็นเซอร์ความดันแบบเสียบได้ (อุปกรณ์เสริม)
- การเชื่อมต่อ LAN
- การเชื่อมต่ออีเทอร์เน็ต
- ไม่มีการติดตั้งซอฟต์แวร์
- การปรับความถี่อัตโนมัติ
เครื่องกําเนิดอัลตราโซนิกทรานสดิวเซอร์และโฟลว์เซลล์อยู่ในตู้ตู้เสียง
UIP6000hdT – Homogenizer อัลตราโซนิกกําลังสูง
ในฐานะที่เป็นส่วนหนึ่งของชุดอุตสาหกรรมอัลตราโซนิก Hielscher UIP6000hdT เป็นโปรเซสเซอร์อัลตราโซนิก 6kW ที่แข็งแกร่งสําหรับการใช้งานหนักในสภาพแวดล้อมอุตสาหกรรมที่ขรุขระ
เครื่องสะท้อนเสียงอุตสาหกรรม Hielscher Ultrasonics สามารถให้แอมพลิจูดที่สูงมาก แอมพลิจูดสูงถึง 200μm สามารถทํางานต่อเนื่องได้อย่างง่ายดายในการทํางานตลอด 24 ชั่วโมงทุกวัน สําหรับแอมพลิจูดที่สูงขึ้นมี sonotrodes อัลตราโซนิกแบบกําหนดเอง ความทนทานของอุปกรณ์อัลตราโซนิก Hielscher ช่วยให้สามารถทํางานได้ตลอด 24 ชั่วโมงทุกวันในงานหนักและในสภาพแวดล้อมที่มีความต้องการสูง
หน้าจอสัมผัสสีเต็มรูปแบบ
การปรับปรุงที่ยอดเยี่ยมจากมุมมองการทํางานคือหน้าจอสัมผัสสี หน้าจอที่ไวต่อการสัมผัสและสไตลัสนี้ช่วยให้จัดการได้ง่ายในขณะที่การตั้งค่าพารามิเตอร์การทํางานที่แม่นยําและการแสดงการตั้งค่าพลังงานอัลตราซาวนด์รับประกันและรวมกับความสะดวกสบายสูงสุดสําหรับผู้ปฏิบัติงาน เมนูควบคุมแบบดิจิตอลใช้งานง่ายโดยลดการตั้งค่าหลัก แอมพลิจูด/การตั้งค่าพลังงานและโหมดพัลส์สามารถปรับได้ด้วยแถบเลื่อนแบบสัมผัสสี (ด้วยสแน็ป 1%, 5% หรือ 10%) ผู้ใช้ตัดสินใจว่าเขาต้องการการแสดงแอมพลิจูดและกําลังเป็นกราฟแท่งสีหรือการแสดงตัวเลขหรือไม่ · จอแสดงผล สามารถเปลี่ยนจากโหมด ปกติ view เป็น โหมดแสดง BIG NUMBER โดดเด่นด้วยคอนทราสต์ที่หนักและขนาดตัวอักษรขนาดใหญ่เพื่อการมองเห็นที่ดีขึ้น
รีโมทคอนโทรลของเบราว์เซอร์
UIP6000hdT สามารถควบคุมได้โดยใช้เบราว์เซอร์ทั่วไปเช่น Internet Explorer, Safari, Firefox, Mozilla, IE / Safari มือถือโดยใช้ LAN ใหม่ web อินเตอร์เฟซ การเชื่อมต่อ LAN เป็นการตั้งค่าแบบ Plug-n-play ที่ง่ายมากและไม่จําเป็นต้องติดตั้งซอฟต์แวร์ อุปกรณ์อัลตราโซนิกทําหน้าที่เป็นเซิร์ฟเวอร์ DHCP / ไคลเอนต์และร้องขอหรือกําหนด IP โดยอัตโนมัติ อุปกรณ์สามารถใช้งานได้โดยตรงจาก PC/MAC หรือใช้สวิตช์หรือเราเตอร์ การใช้เราเตอร์ไร้สายที่กําหนดค่าไว้ล่วงหน้า อุปกรณ์สามารถควบคุมได้จากสมาร์ทโฟนหรือคอมพิวเตอร์แท็บเล็ตส่วนใหญ่ เช่น Apple iPad การใช้การส่งต่อพอร์ตของเราเตอร์ที่เชื่อมต่อคุณสามารถควบคุม UIP6000hdT ของคุณผ่านอินเทอร์เน็ตได้จากทุกที่ในโลก – สมาร์ทโฟนหรือแท็บเล็ตของคุณเป็นรีโมทคอนโทรล
เครือข่ายในตัว
คุณสมบัติอันชาญฉลาดอีกประการหนึ่งของ UIP6000hdT คือการทํางานและการควบคุมผ่าน LAN (เครือข่ายท้องถิ่น) ซึ่งอํานวยความสะดวกในการทํางานและช่วยให้มีความยืดหยุ่นในการประมวลผลสูง ข้อมูลทั้งหมดของกระบวนการ sonication จะถูกบันทึกไว้ในการ์ดข้อมูล SD / USB โดยอัตโนมัติ เซ็นเซอร์แบบเสียบได้จะวัดอุณหภูมิอย่างถาวร ในขณะที่เซ็นเซอร์ความดันแบบเลือกเพิ่มเติมสามารถเสียบเพิ่มเติมได้
การปรับความถี่อัตโนมัติ
เช่นเดียวกับอุปกรณ์อัลตราโซนิก Hielscher ทั้งหมด UIP6000hdT มาพร้อมกับการปรับความถี่อัตโนมัติอัจฉริยะ เมื่อเปิดอุปกรณ์ เครื่องกําเนิดไฟฟ้าจะตรวจจับความถี่ในการทํางานที่เหมาะสมที่สุด จากนั้นจะขับเคลื่อนอุปกรณ์ที่ความถี่นี้ ที่ช่วยปรับปรุงประสิทธิภาพการใช้พลังงานโดยรวมและความน่าเชื่อถือของอุปกรณ์อัลตราโซนิกของเรา สิ่งที่คุณต้องทําคือเปิดระบบ เครื่องกําเนิดไฟฟ้าจะทําการปรับความถี่โดยอัตโนมัติในเสี้ยววินาที
ติดต่อเรา! / ถามเรา!
คลัสเตอร์ Hielscher UIP6000hdT ประกอบด้วยเครื่องโซนิกสูงสุด 12x การตั้งค่านี้ช่วยให้สามารถสร้างระบบ sonication แบบอินไลน์ที่ทรงพลัง 72kW สําหรับการประมวลผลแบบอินไลน์ที่มีประสิทธิภาพสูง
ไม่แน่ใจว่าระบบอัลตราโซนิกใดเหมาะสมที่สุดสําหรับกระบวนการของคุณ?
ตารางด้านล่างให้ข้อบ่งชี้ถึงความสามารถในการประมวลผลโดยประมาณของเครื่องอัลตราโซนิกของเรา:
| ปริมาณแบทช์ | อัตราการไหล | อุปกรณ์ที่แนะนํา |
|---|---|---|
| 0.5 ถึง 1.5 มล. | ไม่ | ไวอัลทวีตเตอร์ |
| 1 ถึง 500 มล. | 10 ถึง 200 มล. / นาที | UP100H |
| 10 ถึง 2000 มล. | 20 ถึง 400 มล. / นาที | UP200 ฮิต, UP400ST |
| 0.1 ถึง 20L | 0.2 ถึง 4L / นาที | UIP2000hdt |
| 10 ถึง 100L | 2 ถึง 10L / นาที | UIP4000hdT |
| ไม่ | 10 ถึง 100L / นาที | UIP16000 |
| ไม่ | ขนาด ใหญ่ | คลัสเตอร์ของ UIP16000 |
ข้อเท็จจริงที่ควรค่าแก่การรู้
พื้นฐานของการทําให้เป็นเนื้อเดียวกันด้วยอัลตราโซนิก
Homogenizers อัลตราโซนิกใช้สําหรับการกระจายตัวอิมัลชันการกัดแบบเปียกนาโน & การแยกย่อย การสกัด (จากพืชและเนื้อเยื่อเซลล์) การสังเคราะห์และการเร่งปฏิกิริยาของสารเคมี (ที่เรียกว่าโซโนเคมี) ตลอดจนการขจัดแก๊ส การทําให้เป็นเนื้อเดียวกันด้วยอัลตราโซนิกมักใช้เป็นคําศัพท์ที่ครอบคลุมการใช้งานที่กล่าวถึงข้างต้นทั้งหมด การทําให้เป็นเนื้อเดียวกันด้วยอัลตราซาวนด์ช่วยขึ้นอยู่กับหลักการทํางานของการบินอะคูสติกซึ่งเกิดขึ้นเมื่อคลื่นอัลตราซาวนด์ที่รุนแรงถูกจับคู่เข้ากับตัวกลางที่เป็นของเหลว ภายใต้คลื่นอัลตราซาวนด์ที่เข้มข้นฟองสูญญากาศนาทีจะถูกสร้างขึ้นในตัวกลางซึ่งเติบโตผ่านวงจรความดันสูง / ความดันต่ําของคลื่นอัลตราซาวนด์ เมื่อถึงจุดหนึ่งเมื่อฟองอากาศขนาดเล็กถึงสถานะที่มีพลังงานซึ่งไม่สามารถดูดซับพลังงานได้มากขึ้นพวกมันจะยุบตัวลงอย่างรุนแรง ปรากฏการณ์ของการระเบิดของฟองอากาศสูญญากาศนี้เรียกว่าโพรงอากาศ การระเบิดของฟองอากาศสูญญากาศทําให้เกิดคลื่นกระแทกการสตรีม / ไอพ่นของเหลวแรงเฉือนสูงความแตกต่างของอุณหภูมิและความดันสูงที่มีพลังงานเพียงพอที่จะทําลายพันธะโควาเลนต์โมเลกุลงอและกระตุ้นปฏิกิริยาเคมี
โพรงอากาศอะคูสติก (เกิดจากอัลตราซาวนด์กําลัง) สร้างสภาวะที่รุนแรงในท้องถิ่น ซึ่งเรียกว่าเอฟเฟกต์โซโนคานิกและโซโนเคมี เนื่องจากผลกระทบเหล่านี้การ sonication ส่งเสริมปฏิกิริยาเคมีที่นําไปสู่ผลผลิตที่สูงขึ้นความเร็วในการตอบสนองที่เร็วขึ้นเส้นทางใหม่และประสิทธิภาพโดยรวมที่ดีขึ้น
เพื่อผลลัพธ์ที่ดีที่สุดในกระบวนการทําให้เป็นเนื้อเดียวกันโปรเซสเซอร์อัลตราโซนิกและการตั้งค่าสามารถปรับให้เหมาะสมได้โดยการเปลี่ยนตัวแปรต่อไปนี้:
- แอมพลิจูด (การกระจัดของโซโนทรอด) และความเข้ม
- ความดัน
- อุณหภูมิ
- ภาชนะ Sonication (แบทช์หรือเซลล์การไหล: ขนาดรูปทรงเรขาคณิตอัตราการไหล)
เครื่องอัลตราโซนิกประสิทธิภาพสูงของ Hielscher ใช้เครื่องกําเนิดไฟฟ้าเพียโซอิเล็กทริกที่ทําจากคริสตัลตะกั่วเซอร์โคเนตไททาเนต การสั่นสะเทือนจะถูกส่งผ่านฮอร์นไทเทเนียมที่ปรับเสียงสะท้อนที่ 19-26 kHz จากแตรการสั่นสะเทือนของอัลตราโซนิกจะควบคู่ผ่านอัลตราโซนิก sonotrode (ปลายโพรบ) เข้าไปในตัวกลางของของเหลว Hielscher นําเสนอโปรเซสเซอร์อัลตราโซนิกที่มีพิกัดพลังงานตั้งแต่ 50 ถึง 16,000 วัตต์ต่อหน่วยอัลตราโซนิกและครอบคลุมความต้องการจากเครื่องอัลตราโซนิกในห้องปฏิบัติการขนาดเล็กและอุปกรณ์ตั้งโต๊ะจนถึงโรงงานนําร่องและหน่วยอัลตราโซนิกเชิงพาณิชย์เต็มรูปแบบสําหรับปริมาณงานสูง
การควบคุมกระบวนการที่ซับซ้อนเพื่อผลลัพธ์ sonication ที่ดีที่สุด
เงื่อนไขการ sonication มีความสําคัญต่อผลลัพธ์ของกระบวนการและความสามารถในการทําซ้ําของกระบวนการอัลตราโซนิก นอกเหนือจากการควบคุมที่แม่นยําของเอาต์พุตพลังงานอัลตราโซนิกแล้วปรับโดยแอมพลิจูดและความเข้มอุณหภูมิความดันและเวลาโซนิเคชั่นเป็นปัจจัยสําคัญ โปรเซสเซอร์อัลตราโซนิกดิจิตอล Hielscher มาพร้อมกับเทอร์โมควิป์แบบเสียบได้ มีเซ็นเซอร์ความดันแบบเสียบได้เป็นตัวเลือก เซ็นเซอร์ทั้งสองเชื่อมต่อกับเครื่องกําเนิดอัลตราโซนิกซึ่งติดตั้งการ์ด SD ภายใน ซอฟต์แวร์ของอุปกรณ์อัลตราโซนิกจะเขียนข้อมูลกระบวนการทั้งหมด (วันที่เวลาแอมพลิจูดพลังงานอัลตราโซนิกพลังงานสุทธิอุณหภูมิความดัน) ในไฟล์ CSV บนการ์ด SD สิ่งนี้ทําให้การ sonication ของคุณทํางานเทียบเคียงและทําซ้ําได้
สําหรับแอมพลิจูดสูงจําเป็นต้องมีกําลังขับที่สูงขึ้น ภายใต้ภาระที่เพิ่มขึ้นเช่นความหนืดสูงของความดันปานกลางหรือความดันสูงจําเป็นต้องใช้พลังงานอัลตราซาวนด์ที่เพิ่มขึ้นเพื่อขับเคลื่อน sonotrode ที่แอมพลิจูดที่ต้องการ ยิ่งพื้นผิวด้านหน้าของ sonotrode (ปลาย) มีขนาดใหญ่เท่าใด ก็ยิ่งต้องใช้พลังงานมากขึ้นเพื่อให้มันสะท้อน ด้วย sonotrode ที่ใหญ่ขึ้นสามารถประมวลผลปริมาณที่มากขึ้น Hielscher อุตสาหกรรม sonotrodes และ แคสแคทรอเดส สามารถให้แอมพลิจูดที่สูงมาก แอมพลิจูดสูงถึง 200μm สามารถทํางานต่อเนื่องได้อย่างง่ายดายในการทํางานตลอด 24 ชั่วโมงทุกวัน สําหรับแอมพลิจูดที่สูงขึ้นมี sonotrodes อัลตราโซนิกแบบกําหนดเอง ความทนทานของเครื่องอัลตราโซนิก Hielscher ช่วยให้สามารถทํางานได้ตลอด 24 ชั่วโมงทุกวันภายใต้ภาระหนักและภายใต้สภาวะที่ต้องการ
สําหรับกระบวนการอัลตราโซนิกส่วนใหญ่อุณหภูมิของตัวกลางที่โซนิคควรต่ําที่สุดเท่าที่จะเป็นไปได้สําหรับอุณหภูมิต่ําส่งเสริมการสร้างโพรงอากาศที่รุนแรง Hielscher นําเสนอเซลล์การไหลอัลตราโซนิกและเครื่องปฏิกรณ์พร้อมแจ็คเก็ตระบายความร้อนซึ่งสนับสนุนการบํารุงรักษาอุณหภูมิกระบวนการที่เหมาะสม โฟลว์เซลล์และเครื่องปฏิกรณ์ก็มีแรงดันได้เช่นกัน ภายใต้แรงกดดันที่สูงขึ้นจะมีการเกิดโพรงอากาศที่รุนแรงขึ้น ดังนั้น Hielscher จึงเสนอเครื่องปฏิกรณ์ที่สามารถแรงดันได้ถึง 300 atm
Hielscher Ultrasonics ผลิตโพรบอัลตราโซนิกที่มีขนาดและรูปร่างต่างกัน (เช่น แคสแคทรอเดส) ซึ่งช่วยให้สามารถขยายผลกระบวนการอัลตราโซนิกทั้งหมดเป็นเส้นตรงได้อย่างสมบูรณ์ ด้วยโฮโมจีไนเซอร์อัลตราโซนิกขนาด 16kW และเครื่องปฏิกรณ์โซโนโทรดและโฟลว์เซลล์ประเภทท่อร่วม Hielscher เป็นพันธมิตรที่มีประสบการณ์ระยะยาวของคุณสําหรับกระบวนการอัลตราโซนิกในระดับอุตสาหกรรม นอกเหนือจากความหลากหลายของเครื่องอัลตราโซนิกมาตรฐานแล้ว Hielscher ยังออกแบบและผลิตระบบที่กําหนดเองอีกด้วย
วรรณกรรม / อ้างอิง
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12 (25 December 2003), pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019. 88-105.
Hielscher Ultrasonics ผลิตโฮโมจีไนเซอร์อัลตราโซนิกประสิทธิภาพสูงจาก ห้องทดลอง ถึง ขนาดอุตสาหกรรม
