UIP4000hdT – 4kW ประสิทธิภาพสูง Ultrasonics

UIP4000hdT มอบพลังงานอัลตราซาวด์ได้ถึง4kW และเป็นเครื่องผลิตที่เชื่อถือได้แม้ในสภาวะที่ต้องการ มันถูกออกแบบมาสำหรับกระบวนการทางอุตสาหกรรมที่มีความต้องการพลังงานที่สูงขึ้นและปริมาณขนาดใหญ่ UIP4000hdT เป็นหน่วยประมวลผลล้ำที่แข็งแกร่งและมีประสิทธิภาพ
การใช้งานทั่วไปของ UIP4000hdT รวมถึง ทำให้เป็นเนื้อเดียวกัน, emulsification, กระจาย & อนุภาคมิลลิ่งดี, การสกัด, การผสมน้ำมันมะกอก, ละลาย หรือ ปฏิกิริยา Sonochemical เช่น Sono-สังเคราะห์ และ Sono-เร่งปฏิกิริยา.

เซลล์ไหล UIP4000hdT สำหรับ sonication อินไลน์ในระดับอุตสาหกรรม

ระบบพลังงานสูงนี้เป็นที่ที่เหมาะอย่างยิ่งเนื่องจากไม่มีสื่อระบายความร้อนเพิ่มเติมเช่นน้ำหรืออากาศอัดเป็นสิ่งจำเป็น การออกแบบพิเศษของระบบนี้ช่วยให้การใช้งานภายใต้สภาพการทำงานที่รุนแรงเช่นฝุ่นสิ่งสกปรกอุณหภูมิและความชื้น โปรเซสเซอร์ล้ำประกอบด้วยไทเทเนียมและสแตนเลส หน้าแปลนปราศจากความผันผวนได้พิสูจน์แล้วว่ามีประโยชน์มากสำหรับการรวมเข้ากับเครื่องจักรและพืช มันได้รับการปรับให้เข้ากับเงื่อนไขทางเทคนิคใหม่ในแง่ของพฤติกรรมการสั่นที่ถูกต้อง.

แนวคิดแบบแยกส่วนของ UIP4000hdT ให้คุณมีระบบที่มีประสิทธิภาพและยังประหยัดพื้นที่ได้มาก หัวโซน่าร์และเครื่องกำเนิดไฟฟ้าตั้งอยู่แยกต่างหากจากกันและเชื่อมต่อผ่านสายเคเบิล การออกแบบที่มีอยู่ในตัวเองช่วยลดการทำงานที่จำเป็นสำหรับการติดตั้งการดำเนินงานและการบำรุงรักษาในระดับต่ำสุด โมดู UIP4000hdT หลายตัวสามารถรวมเข้ากับคลัสเตอร์แบบฟอร์มที่มีความจุของกระบวนการสูงขึ้นได้อย่างง่ายดาย

ความจุ 4kW การประมวลผล
กระบวนการ
อัตราการไหล
transesterification ไบโอดีเซล
1 ไปยัง 3m³ / ชม
emulsificationเช่น น้ำมัน / น้ำ
00.4 ไปยัง 2m³ / ชม
สกัดเซลล์เช่น ตะไคร่น้ำ
00.1 ไปยัง 0.8m³ / ชม
กระจาย / deagglomeration
002 ไปยัง 0.4m³ / ชม
โม่เปียกและบด
001 ไปยัง 0.02m³ / ชม

โดยทั่วไปเซลล์ไหลเช่นเดียวกับหัวโซน่าร์อัลตราโซนิกจะอยู่ในตู้สแตนเลสผนังคู่ที่มาพร้อมกับฉนวนกันเสียงที่มีประสิทธิภาพมาก ถ้าจำเป็น UIP4000hdT สามารถใช้สำหรับ sonication ของเหลวในเครื่องปฏิกรณ์เฉพาะที่กำหนดเอง แน่นอน, UIP4000hdT มีความสามารถในการทำงานอย่างต่อเนื่องที่เอาท์พุทพลังงานเต็มรูปแบบ (24 ชั่วโมง/7 วัน) เช่นระบบอัลตราโซนิกที่ทั้งหมดจาก Hielscher Ultrasonics

UIP4000hdT เป็น ultrasonicator อุตสาหกรรมแบบครบวงจรสำหรับการเป็นเนื้อเดียวกันและการสกัดอย่างต่อเนื่อง

Hielscher ของ UIP4000hdT – 4kW ประสิทธิภาพสูง ultrasonics สำหรับกระบวนการในโหมดไหลผ่าน

ขอข้อมูล





UIP4000hdT ได้อย่างรวดเร็ว

  • ๔๐๐๐วัตต์ ultrasonicator ที่มีประสิทธิภาพ
  • ที่เชื่อถือได้สำหรับกระบวนการ sonication หนัก
  • การดำเนินงาน 24/7
  • เกรดอุตสาหกรรม
  • จอสัมผัสสี
  • เรียกดูการควบคุมระยะไกล
  • บันทึกข้อมูลอัตโนมัติของอำนาจกว้างเวลา sonication อุณหภูมิความดัน
  • แบบบูรณาการ SD / USB ComboCard
  • เซ็นเซอร์อุณหภูมิ pluggable
  • เซ็นเซอร์ความดัน pluggable (อุปกรณ์เสริมที่สามารถใช้ได้)
  • เชื่อมต่อ LAN
  • เชื่อมต่ออีเทอร์เน็ต
  • ไม่มีการติดตั้งซอฟต์แวร์
  • ปรับแต่งความถี่อัตโนมัติ

สีเต็มหน้าจอสัมผัส

จอสัมผัสสีของชุด HDT ใหม่ ultrasonicators อุตสาหกรรม Hielscher ของการเพิ่มประสิทธิภาพที่ยอดเยี่ยมจากมุมมองการดำเนินงานคือหน้าจอสัมผัสที่มีสีสัน หน้าจอไวต่อการสัมผัสและสไตลัสช่วยให้ใช้งานได้ง่ายขณะที่การตั้งค่าพารามิเตอร์การทำงานและการตั้งค่าพลังงานอัลตราซาวนด์ถูกต้องและรับประกันความสะดวกสบายสูงสุดสำหรับผู้ปฏิบัติงาน เมนูควบคุมแบบดิจิตอลใช้งานง่ายเพื่อลดการตั้งค่าหลัก การตั้งค่าแอมพลิจูด / พลังงานและโหมดชีพจรสามารถปรับได้โดยแถบเลื่อนสีที่มีสี (มีสแนป 1%, 5% หรือ 10%) ผู้ใช้ตัดสินใจถ้าเขาชอบการแสดงผลของแอมพลิจูดและพลังงานเป็นกราฟแท่งสีหรือตัวเลขแทน จอแสดงผลสามารถเปลี่ยนจากโหมดมุมมองปกติเป็นโหมดการแสดงผล BIG NUMBER โดยมีความคมชัดและขนาดตัวอักษรใหญ่สำหรับการมองเห็นที่ดีขึ้น

เบราว์เซอร์การควบคุมระยะไกล

การควบคุมที่แม่นยำของการรักษาอัลตราโซนิก (คลิกเพื่อดูภาพขยาย)

UIP4000hdT สามารถควบคุมได้โดยใช้เบราว์เซอร์ทั่วไปเช่น Internet Explorer, Safari, Firefox, Mozilla, IE มือถือ/Safari โดยใช้อินเตอร์เฟซเว็บ LAN ใหม่ การเชื่อมต่อ LAN เป็นการติดตั้งแบบพลักแอนด์เพลย์ที่ง่ายมากและไม่ต้องติดตั้งซอฟต์แวร์ อุปกรณ์อัลตราโซนิกที่ทำหน้าที่เป็นเซิร์ฟเวอร์ DHCP/ไคลเอ็นต์และการร้องขอหรือกำหนด IP โดยอัตโนมัติ อุปกรณ์นี้สามารถดำเนินการได้โดยตรงจาก PC/MAC หรือใช้สวิตช์หรือเราเตอร์ การใช้เราเตอร์แบบไร้สายที่กำหนดค่าไว้ล่วงหน้าจะสามารถควบคุมอุปกรณ์ได้จากสมาร์ทโฟนหรือแท็บเล็ตส่วนใหญ่เช่น Apple iPad ใช้การส่งต่อพอร์ตของเราเตอร์ที่เชื่อมต่อคุณสามารถควบคุม UIP4000hdT ของคุณผ่านทางอินเทอร์เน็ตจากสถานที่ใดๆในโลก – โทรศัพท์สมาร์ทแท็บเล็ตของคุณหรือเป็นการควบคุมระยะไกล

Built-In เครือข่าย

อีกคุณสมบัติสมาร์ทของ UIP4000hdT คือการดำเนินงานและการควบคุมผ่านทาง LAN (เครือข่ายท้องถิ่น) ซึ่งจะอำนวยความสะดวกในการดำเนินงานและช่วยให้การประมวลผลที่มีความยืดหยุ่นสูง ข้อมูลทั้งหมดของกระบวนการ sonication จะถูกบันทึกไว้ในการ์ดข้อมูล SD/USB โดยอัตโนมัติ เซ็นเซอร์เซนจะวัดอุณหภูมิอย่างถาวรในขณะที่เซนเซอร์ความดันที่สามารถเลือกใช้ได้สามารถเสียบปลั๊กได้

ปรับแต่งความถี่อัตโนมัติ

เช่นเดียวกับ Hielscher อุปกรณ์ล้ำเสียง UIP4000hdT มาพร้อมกับการปรับจูนความถี่อัตโนมัติอัจฉริยะ เมื่ออุปกรณ์เปิดเครื่องกำเนิดไฟฟ้าจะรู้สึกถึงความถี่ในการดำเนินงานที่ดีที่สุด จากนั้นจะเป็นการขับเคลื่อนอุปกรณ์ที่ความถี่นี้ ที่ช่วยเพิ่มประสิทธิภาพการใช้พลังงานโดยรวมและความน่าเชื่อถือของอุปกรณ์อัลตราโซนิกของเรา ทั้งหมดที่คุณต้องทำคือการเปิดระบบ เครื่องกำเนิดไฟฟ้าจะดำเนินการปรับจูนความถี่โดยอัตโนมัติในเสี้ยววินาที

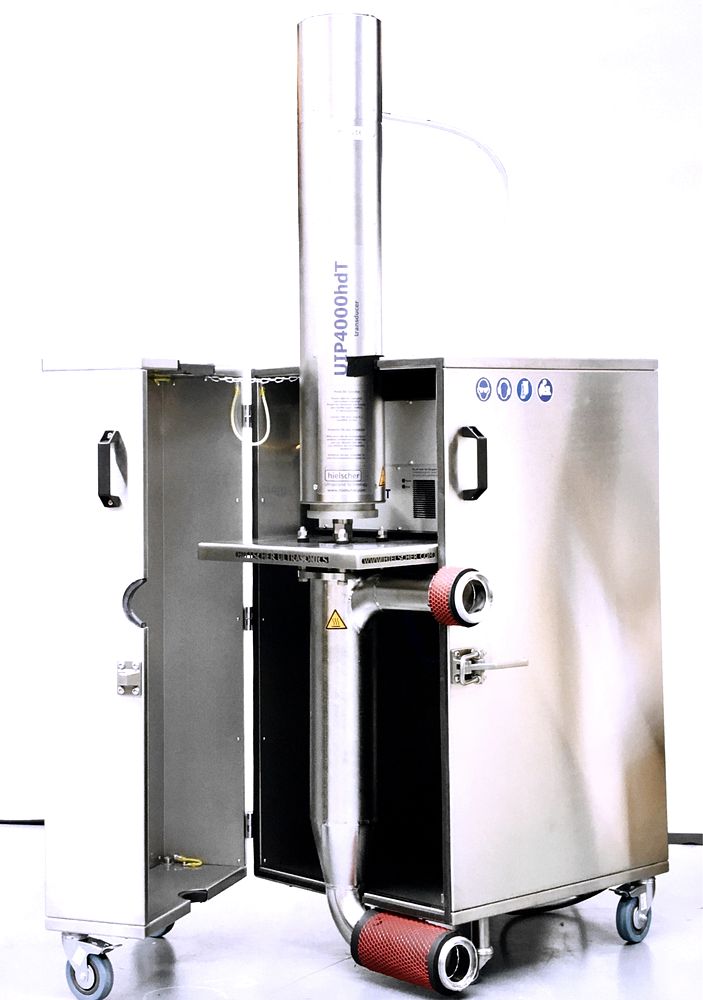

Hielscher ของ UIP4000hdT ในที่ล้อมรอบในตู้สแตนเลสที่มีการแยกเสียง

UIP4000hdT ในตู้

หน่วยอัลตราโซนิกที่มีประสิทธิภาพสูง

Ultrasonics Hielscher’ โปรเซสเซอร์ล้ำอุตสาหกรรมสามารถส่งมอบช่วงกว้างของคลื่นสูงมาก ความกว้างของคลื่นสูงสุด๒๐๐μ m สามารถทำงานได้อย่างต่อเนื่องในการดำเนินงาน24/7 สำหรับช่วงกว้างของคลื่นที่สูงขึ้นที่มีการปรับแต่ง sonotrodes อัลตราโซนิกที่มีอยู่ ความทนทานของอุปกรณ์อัลตราโซนิก Hielscher ช่วยให้การดำเนินงาน24/7 ที่หนักและในสภาพแวดล้อมที่เรียกร้อง

ติดต่อเรา! / ถามเรา!

โปรดใช้แบบฟอร์มด้านล่างหากคุณต้องการขอข้อมูลเพิ่มเติมเกี่ยวกับการทำให้เป็นเนื้อเดียวกันของอัลตราโซนิก เรายินดีที่จะเสนอระบบอัลตราโซนิกให้ตรงกับความต้องการของคุณ











ไม่แน่ใจว่าระบบอัลตราโซนิกที่เหมาะสมที่สุดสำหรับกระบวนการของคุณหรือไม่
ตารางด้านล่างนี้จะช่วยให้คุณมีข้อบ่งชี้ของความจุในการประมวลผลโดยประมาณของ ultrasonicators ของเรา:

ปริมาณชุด อัตราการไหล อุปกรณ์ที่แนะนำ
00.5 เพื่อ 1.5ml N.A. VialTweeter
1 ถึง 500mL 10 ถึง 200mL / นาที UP100H
10 ถึง 2000ml 20 ถึง 400ml / นาที Uf200 ःที, UP400St
00.1 เพื่อ 20L 00.2 เพื่อ 4L / นาที UIP2000hdT
10 100L 2 ถึง 10L / นาที UIP4000hdT
N.A. 10 100L / นาที UIP16000
N.A. ที่มีขนาดใหญ่ กลุ่มของ UIP16000

ข้อเท็จจริงที่รู้

พื้นฐานของอัลตราโซนิกเป็นเนื้อเดียวกัน

Homogenizers อัลตราโซนิกที่ใช้สำหรับการกระจาย emulsification, การกัดเปียก, นาโน & micronization, การสกัด (จากพืชและเนื้อเยื่อเซลล์), การสังเคราะห์และการเร่งปฏิกิริยาของสารเคมี (เรียกว่า sono-เคมี) รวมทั้ง degassing เนื้อเดียวกันอัลตราโซนิกเป็นมักจะใช้เป็นระยะร่มที่รวมถึงการใช้งานที่กล่าวถึงทั้งหมดเหล่านี้ เป็นเนื้อเดียวกันอัลตราซาวนด์ช่วยจะขึ้นอยู่กับหลักการทำงานของอะคูสติ caviation ซึ่งเกิดขึ้นเมื่อคลื่นอัลตราซาวนด์ที่รุนแรงจะควบคู่ไปในสื่อของเหลว ภายใต้คลื่นอัลตราซาวนด์ที่รุนแรงที่มีฟองสุญญากาศนาทีจะถูกสร้างขึ้นในสื่อซึ่งเติบโตมากกว่าความดันสูง/รอบความดันต่ำของคลื่นอัลตราซาวนด์ ในจุดที่แน่นอน, เมื่อไมโครฟองได้ถึงสถานะที่มีพลัง, ที่พวกเขาไม่สามารถดูดซับพลังงานมากขึ้น, พวกเขายุบอย่างรุนแรง. ปรากฏการณ์นี้ของสุญญากาศฟองระเบิดเรียกว่าโพรงอากาศ ระเบิดของฟองสุญญากาศสร้างคลื่นช็อก, สตรีมมิ่ง/เจ็ตส์ของเหลว, เฉือนสูง, อุณหภูมิสูงและความดัน differentials ที่มีพลังงานเพียงพอที่จะทำลายพันธะโควาเลนต์, โมเลกุลยืดหยุ่นและก่อให้เกิดปฏิกิริยาทางเคมี.

เพื่อให้ได้ผลลัพธ์ที่ดีที่สุดในกระบวนการเนื้อเดียวกัน, โปรเซสเซอร์ล้ำและการติดตั้งสามารถปรับให้เหมาะสมโดยการเปลี่ยนตัวแปรต่อไปนี้:

  • แอมพลิจูด (การเคลื่อนย้าย sonotrode) และความเข้มข้น
  • ความดัน
  • อุณหภูมิ
  • เรือ Sonication (แบทช์หรือเซลล์ไหล: ขนาดเรขาคณิตอัตราการไหล)

Hielscher ของหน่วยประมวลผลล้ำประสิทธิภาพสูงใช้เครื่องกำเนิดไฟฟ้า piezoelectric ทำจากผลึก titanate การสั่นสะเทือนจะถูกส่งไปยังไทเทเนียมฮอร์นที่ถูกปรับให้มีความหมายที่ 19-26 kHz จากฮอร์นการสั่นสะเทือนอัลตราโซนิกเป็นคู่ผ่าน sonotrode อัลตราโซนิก (ปลาย, โพรบ) เข้าไปในสื่อของเหลว Hielscher มีโปรเซสเซอร์ล้ำที่มีการให้คะแนนจาก๕๐ถึง๑๖,๐๐๐วัตต์ต่อหน่วยอัลตราโซนิกและครอบคลุมดังนั้นความต้องการจาก ultrasonicators ห้องปฏิบัติการขนาดเล็กและอุปกรณ์บนม้านั่งขึ้นไปยังโรงงานนำร่องและหน่วยอัลตราโซนิกการค้าอย่างเต็มที่สำหรับปริมาณสูง อัตราความเร็ว .

การควบคุมกระบวนการที่ซับซ้อนสำหรับผลลัพธ์ Sonication ที่ดีที่สุด

เงื่อนไข Sonication เป็นสิ่งสำคัญสำหรับการส่งออกผลการประมวลผลและการทำสำเนาของกระบวนการอัลตราโซนิก นอกจากการควบคุมที่แม่นยำของการส่งออกพลังงานล้ำปรับโดยความกว้างและความเข้มอุณหภูมิแรงดันและเวลา sonication เป็นปัจจัยที่สำคัญ โปรเซสเซอร์ล้ำยุคดิจิตอล Hielscher มาพร้อมกับเซน มีตัวเลือกเซนเซอร์ความดันเซน เซ็นเซอร์ทั้งสองมีการเชื่อมต่อกับเครื่องกำเนิดไฟฟ้าล้ำซึ่งเป็นอุปกรณ์ที่มีการ์ด SD ภายใน ซอฟแวร์ของอุปกรณ์อัลตราโซนิกที่เขียนข้อมูลกระบวนการทั้งหมด (วันที่, เวลา, กว้าง, พลังงานอัลตราโซนิก, พลังงานสุทธิ, อุณหภูมิ, ความดัน) ในไฟล์ CSV ใน SD card นี้จะทำให้ sonication ของคุณทำงานเทียบเท่าและจำลอง

สำหรับช่วงกว้างของคลื่นสูงจะต้องมีอำนาจเอาท์พุทที่สูงขึ้น ภายใต้ภาระที่เพิ่มขึ้นเช่นความหนืดสูงของปานกลางหรือแรงดันสูงพลังงานอัลตราซาวนด์ที่เพิ่มขึ้นเป็นสิ่งจำเป็นในการขับรถ sonotrode ที่ความกว้างที่ต้องการ ที่มีขนาดใหญ่พื้นผิวด้านหน้าของ sonotrode (เคล็ดลับ), ต้องใช้พลังงานมากขึ้นเพื่อให้มันสอดคล้อง ด้วย sonotrode ขนาดใหญ่สามารถประมวลผลปริมาณที่ใหญ่ขึ้น Sonotrodes อุตสาหกรรมและ cascatrodes สามารถส่งมอบช่วงกว้างของคลื่นสูงมาก ความกว้างของคลื่นสูงสุด๒๐๐μ m สามารถทำงานได้อย่างต่อเนื่องในการดำเนินงาน24/7 สำหรับช่วงกว้างของคลื่นที่สูงขึ้นที่มีการปรับแต่ง sonotrodes อัลตราโซนิกที่มีอยู่ ความรุนแรงของ ultrasonicators Hielscher ช่วยให้การดำเนินงาน24/7 ภายใต้ภาระหนักและภายใต้เงื่อนไขที่เรียกร้อง

สำหรับกระบวนการอัลตราโซนิกที่สุดอุณหภูมิของสื่อ sonicated ควรจะเป็นต่ำที่สุดเท่าที่เป็นไปได้สำหรับอุณหภูมิต่ำส่งเสริมการสร้าง cavitation รุนแรง Hielscher มีเซลล์ไหลล้ำและเครื่องปฏิกรณ์ที่มีแจ็คเก็ตระบายความร้อนซึ่งสนับสนุนการบำรุงรักษาของอุณหภูมิกระบวนการที่ดีที่สุด เซลล์ไหลและ reactores มีแรงดันเป็นอนุกรมได้เช่นกัน ภายใต้แรงดันสูง, cavitation รุนแรงมากขึ้นเกิดขึ้น. ดังนั้น Hielscher มีเครื่องปฏิกรณ์ที่สามารถแรงดันถึง300atm ได้อย่างง่ายดาย

Hielscher Ultrasonics ผลิตเซ็นเซอร์อัลตราโซนิกของขนาดและรูปร่างที่แตกต่างกัน (เช่น cascatrodes) ซึ่งช่วยให้การปรับขนาดขึ้นผลการดำเนินการอัลตราโซนิกที่ทั้งหมดเชิงเส้นอย่างสมบูรณ์ ด้วย homogenizers อัลตราโซนิก16kW และประเภทของ sonotrodes และเครื่องปฏิกรณ์เซลล์ไหล Hielscher เป็นคู่ค้าที่มีประสบการณ์ระยะยาวของคุณสำหรับกระบวนการอัลตราโซนิกในระดับอุตสาหกรรม นอกจากความหลากหลายของ ultrasonicators มาตรฐาน, การออกแบบ Hielscher และการผลิตระบบที่กำหนดเอง, เกินไป.
