Wydajna produkcja wodoru za pomocą ultradźwięków
Wodór jest alternatywnym paliwem, które jest preferowane ze względu na jego przyjazność dla środowiska i zerową emisję dwutlenku węgla. Jednak konwencjonalne wytwarzanie wodoru nie jest wydajne dla ekonomicznej produkcji masowej. Promowana ultradźwiękami elektroliza wody i alkalicznych roztworów wodnych skutkuje wyższą wydajnością wodoru, szybkością reakcji i szybkością konwersji. Elektroliza wspomagana ultradźwiękami sprawia, że produkcja wodoru jest ekonomiczna i energooszczędna.
Promowane ultradźwiękami reakcje elektrochemiczne, takie jak elektroliza i elektrokoagulacja, wykazują zwiększoną szybkość reakcji, szybkość i wydajność.
Przyspieszenie produkcji wodoru dzięki ultradźwiękom i elektrochemii
Połącz wydajność kawitacji ultradźwiękowej z precyzją reakcji elektrochemicznych, aby uzyskać wyższą wydajność wytwarzania wodoru i mniejsze zużycie energii. Zaawansowane systemy sonoelektrochemiczne firmy Hielscher usprawniają transfer masy, zwiększają aktywność katalizatora oraz optymalizują powierzchnie elektrod, zapewniając stałe i wysokowydajne wytwarzanie H₂.
Najważniejsze zalety:
- Zwiększony transfer masy: Fale ultradźwiękowe zmniejszają grubość warstwy dyfuzyjnej, zapewniając skuteczne dostarczanie reagentów do elektrod.
- Zwiększona stabilność katalizatora: Ultradźwiękowanie zapobiega aglomeracji nanocząstek, zapewniając utrzymanie wysokiej aktywności katalitycznej przez dłuższy czas.
- Efektywność energetyczna: Zoptymalizuj zużycie energii, wykorzystując mikromieszanie wywołane kawitacją oraz czyszczenie powierzchni.
Zapewnij stałą kawitację o wysokiej intensywności dzięki niezawodnym procesorom ultradźwiękowym zaprojektowanym do ciągłej produkcji H₂ przez całą dobę, 7 dni w tygodniu. Uzyskaj szczegółowe informacje na temat naszych rozwiązań ultradźwiękowych o dużej mocy i skontaktuj się z naszymi ekspertami w dziedzinie sonikacji!

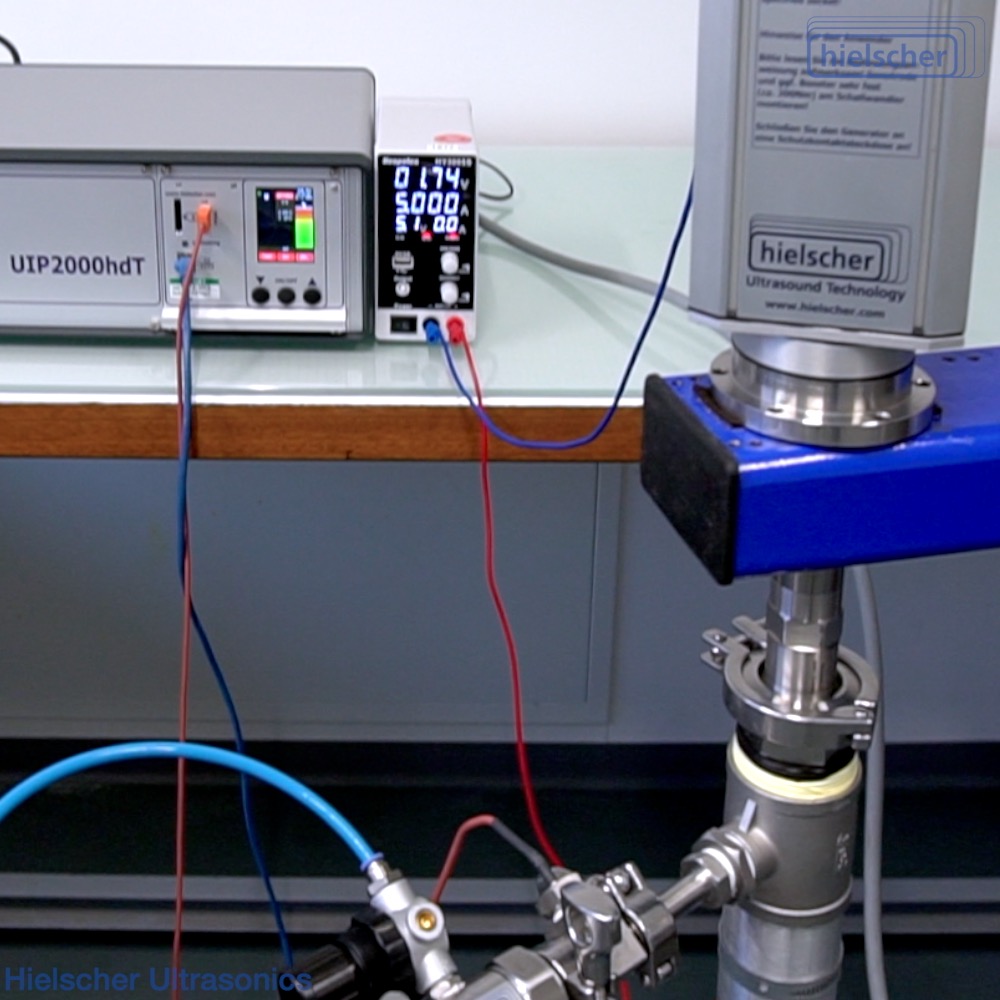

2x procesory ultradźwiękowe modelu UIP2000hdT z sondami, które działają jak elektrody, tj. katoda i anoda. Wibracje ultradźwiękowe i kawitacja sprzyjają elektrochemicznej produkcji wodoru.
Wydajne wytwarzanie wodoru za pomocą sonikacji
Elektroliza wody i roztworów wodnych w celu wytworzenia wodoru jest obiecującym procesem produkcji czystej energii. Elektroliza wody jest procesem elektrochemicznym, w którym energia elektryczna jest wykorzystywana do rozszczepienia wody na dwa gazy, a mianowicie wodór (H2) i tlen (O2). W celu rozszczepienia H – O – Wiązania H poprzez elektrolizę, prąd elektryczny jest przepuszczany przez wodę.
W przypadku reakcji elektrolitycznej stosuje się bezpośredni prąd elektryczny w celu zainicjowania innej niż spontaniczna reakcji. Elektroliza może generować wodór o wysokiej czystości w prostym, przyjaznym dla środowiska, ekologicznym procesie z zerową emisją CO2, ponieważ O2 jest jedynym produktem ubocznym.
Jeśli chodzi o elektrolizę wody, rozkład wody na tlen i wodór odbywa się poprzez przepuszczenie prądu elektrycznego przez wodę.
W czystej wodzie na ujemnie naładowanej katodzie zachodzi reakcja redukcji, w której elektrony (e-) z katody są przekazywane do kationów wodoru, tworząc wodór gazowy. Na dodatnio naładowanej anodzie zachodzi reakcja utleniania, która generuje gazowy tlen, jednocześnie oddając elektrony do anody. Oznacza to, że woda reaguje na anodzie, tworząc tlen i dodatnio naładowane jony wodoru (protony). W ten sposób uzupełnione zostaje następujące równanie bilansu energetycznego:
2H+ (aq) + 2e– → H₂ (g) (reakcja redukcji na katodzie)
2H2O (l) → O2 (g) + 4H+ (aq) + 4e– (utlenianie na anodzie)
Ogólna reakcja: 2H₂O (l) → 2H₂ (g) + O₂ (g)
Często woda alkaliczna jest używana do elektrolizy w celu wytworzenia wodoru. Sole alkaliczne to rozpuszczalne wodorotlenki metali alkalicznych i metali ziem alkalicznych, których typowymi przykładami są: wodorotlenek sodu (NaOH, znany również jako soda kaustyczna) i wodorotlenek potasu (KOH, znany również jako potaż kaustyczny). W przypadku elektrolizy stosuje się głównie stężenia od 20% do 40% roztworu żrącego.
Sonoelektrochemiczna produkcja wodoru na katodzie ultradźwiękowej.
Ultradźwiękowa synteza wodoru
Gdy wodór gazowy jest wytwarzany w reakcji elektrolitycznej, wodór jest syntetyzowany bezpośrednio przy potencjale rozkładu. Powierzchnia elektrod jest obszarem, w którym wodór powstaje na etapie molekularnym podczas reakcji elektrochemicznej. Cząsteczki wodoru zarodkują na powierzchni elektrody, dzięki czemu wokół katody pojawiają się pęcherzyki wodoru. Zastosowanie elektrod ultradźwiękowych poprawia impedancję aktywności i impedancję stężenia oraz przyspiesza wzrost pęcherzyków wodoru podczas elektrolizy wody. Kilka badań wykazało, że ultradźwiękowa produkcja wodoru skutecznie zwiększa wydajność wodoru.
- Wyższa wydajność wodoru
- Zwiększona wydajność energetyczna
➡️ Zastosuj sonikację w celu:
- Zwiększony transfer masy
- Przyspieszona redukcja skumulowanej impedancji
- Zmniejszony omowy spadek napięcia
- Zmniejszony nadpotencjał reakcji
- Zmniejszony potencjał rozkładu
- Odgazowanie wody / roztworu wodnego
- Czyszczenie katalizatorów elektrodowych
Wpływ ultradźwięków na elektrolizę
Elektroliza wzbudzana ultradźwiękami znana jest również pod nazwą sonoelektrolizy. Różne czynniki ultradźwiękowe o charakterze sonomechanicznym i sonochemicznym oddziałują na reakcje elektrochemiczne i je przyspieszają.
- Fale ultradźwiękowe powodują powstawanie pęcherzyków
- Pękanie bąbelków
- Ekstremalne upały powodują rozpad cząsteczek wody
Czynniki wpływające na elektrolizę wynikają z kawitacji i drgań wywołanych ultradźwiękami i obejmują strumienie akustyczne, mikroturbulencje, mikrostrumienie, fale uderzeniowe, a także efekty sonochemiczne. Kawitacja ultradźwiękowa / akustyczna występuje, gdy fale ultradźwiękowe o wysokim natężeniu są wprowadzane do cieczy. Zjawisko kawitacji charakteryzuje się powstawaniem i zapadaniem się tzw. pęcherzyków kawitacyjnych. Implozja pęcherzyka charakteryzuje się występowaniem lokalnie bardzo intensywnych sił. Siły te obejmują intensywne lokalne nagrzewanie do 5000 K, wysokie ciśnienia do 1000 atm oraz ogromne szybkości ogrzewania i chłodzenia (>100k/sek.) i wywołują one wyjątkową interakcję między materią a energią. Na przykład siły kawitacyjne oddziałują na wiązania wodorowe w wodzie i ułatwiają rozpad klastrów wodnych, co w konsekwencji prowadzi do zmniejszenia zużycia energii podczas elektrolizy.
Wpływ ultradźwięków na elektrody
- Usuwanie osadów z powierzchni elektrody
- Aktywacja powierzchni elektrody
- Transport elektrolitów do i od elektrod
Czyszczenie ultradźwiękowe i aktywacja powierzchni elektrod
Przenoszenie masy jest jednym z kluczowych czynników wpływających na szybkość reakcji, tempo i wydajność. Podczas reakcji elektrolitycznych produkty reakcji, np. osady, gromadzą się zarówno wokół powierzchni elektrod, jak i bezpośrednio na nich, spowalniając elektrolityczną konwersję świeżego roztworu na elektrodzie. Procesy elektrolityczne wspomagane ultradźwiękami charakteryzują się zwiększonym przenoszeniem masy zarówno w objętości roztworu, jak i w pobliżu powierzchni. Drgania ultradźwiękowe i kawitacja usuwają warstwy pasywacyjne z powierzchni elektrod, dzięki czemu zachowują one stale pełną wydajność. Ponadto wiadomo, że sonifikacja poprawia przebieg reakcji dzięki efektom sonochemicznym.
Niższy spadek napięcia omowego, nadpotencjał reakcji i potencjał rozkładu
Napięcie wymagane do wystąpienia elektrolizy jest znane jako potencjał rozkładu. Ultradźwięki mogą obniżyć niezbędny potencjał rozkładu w procesach elektrolizy.
ogniwo do elektrolizy ultradźwiękowej
W przypadku elektrolizy wody, ultradźwiękowy pobór energii, odstęp między elektrodami i stężenie elektrolitu są kluczowymi czynnikami wpływającymi na elektrolizę wody i jej wydajność.
W przypadku elektrolizy alkalicznej stosuje się ogniwo elektrolizy z wodnym roztworem żrącym zawierającym zwykle 20%-40% KOH lub NaOH. Energia elektryczna jest doprowadzana do dwóch elektrod.
Katalizatory elektrodowe mogą być stosowane w celu przyspieszenia reakcji. Na przykład elektrody Pt są korzystne, ponieważ reakcja zachodzi łatwiej.
Artykuły naukowe donoszą o 10%-25% oszczędności energii przy zastosowaniu elektrolizy wody wspomaganej ultradźwiękami.
Elektrolizery ultradźwiękowe do produkcji wodoru w skali pilotażowej i przemysłowej
Hielscher Ultrasonics’ Przemysłowe procesory ultradźwiękowe są przeznaczone do pracy w trybie 24/7/365 pod pełnym obciążeniem i w ciężkich procesach.
Dostarczając solidne systemy ultradźwiękowe, specjalnie zaprojektowane sonotrody (sondy), które działają jednocześnie jako elektroda i nadajnik fal ultradźwiękowych, oraz reaktory elektrolizy, Hielscher Ultrasonics spełnia specyficzne wymagania dotyczące elektrolitycznej produkcji wodoru. Wszystkie cyfrowe ultrasonografy przemysłowe serii UIP (UIP500hdT (500 W), UIP1000hdT (1kW), UIP1500hdT (1,5 kW), UIP2000hdT (2kW), oraz UIP4000hdT (4kW)) to wysokowydajne urządzenia ultradźwiękowe do zastosowań związanych z elektrolizą.

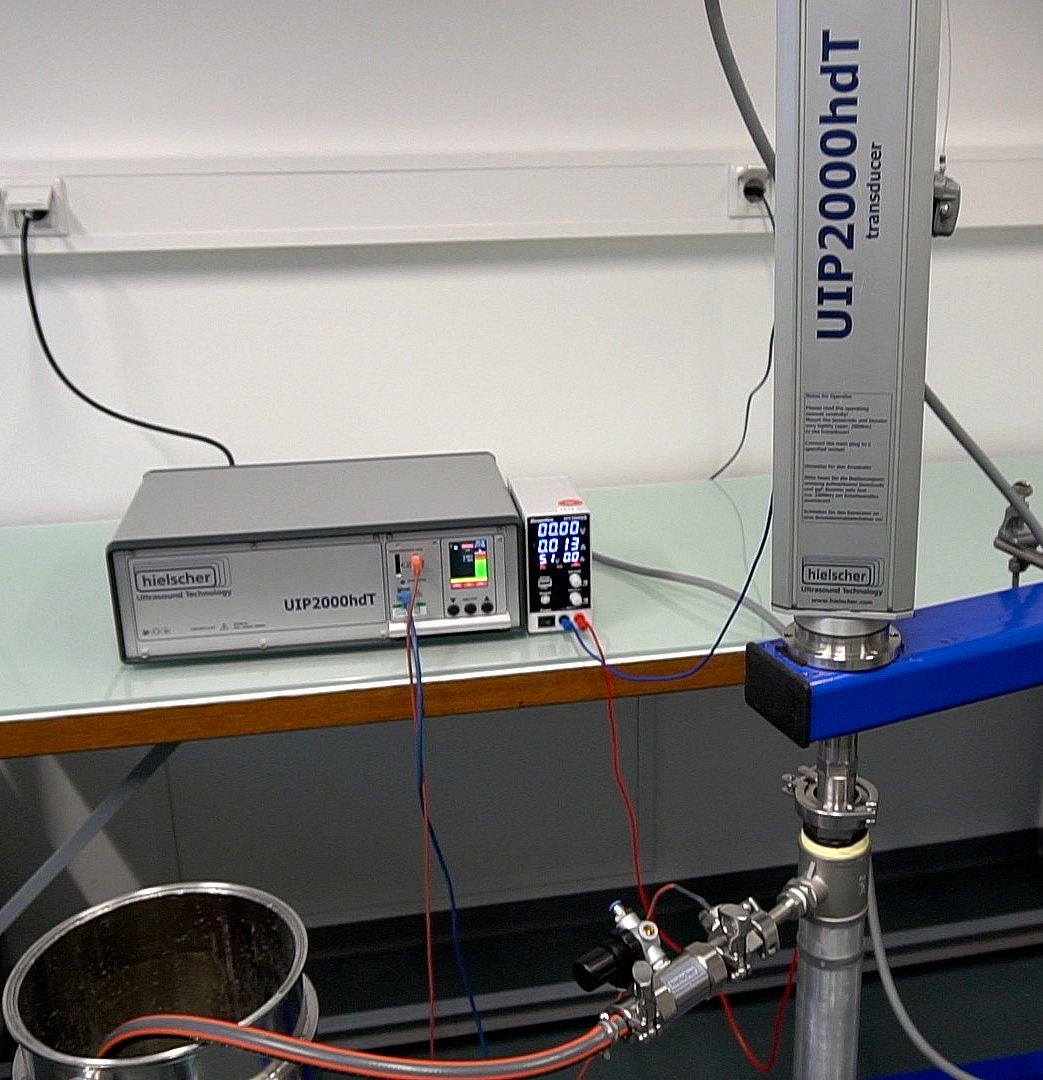

Sonda ultradźwiękowa UIP2000hdT działa jako anoda. Zastosowane fale ultradźwiękowe intensyfikują elektrolityczną syntezę wodoru.
Poniższa tabela zawiera przegląd naszych sonikatorów i sonoelektrod przeznaczonych do elektrochemicznego wytwarzania H₂ – od laboratorium badawczego do produkcji:
| sonikator | Moc ultradźwiękowa | objętość |
|---|---|---|
| VialTweeter | 200W | Falcon Tube |
| UP100H | 100W | 10-200mL/min |
| UP400St | 400W | 20-400mL/min |
| UIP2000hdT | 2000W | 0.2 do 4L/min |
Zoptymalizuj wydajność produkcji wodoru dzięki sonikacji!
Komora sonoelektrochemiczna do usprawnionej syntezy H₂
FAQ – Sonoelektrochemiczna produkcja wodoru
Czym jest wodór?
Wodór to pierwiastek chemiczny o symbolu H i liczbie atomowej 1. Przy standardowej masie atomowej wynoszącej 1,008, wodór jest najlżejszym pierwiastkiem w układzie okresowym. Wodór jest najobficiej występującą substancją chemiczną we wszechświecie, stanowiącą około 75% całej masy barionowej. H2 jest gazem, który powstaje, gdy dwa atomy wodoru łączą się ze sobą i stają się cząsteczką wodoru. H2 jest również nazywany wodorem molekularnym i jest dwuatomową, jednojądrową cząsteczką. Składa się z dwóch protonów i dwóch elektronów. Mając neutralny ładunek, wodór cząsteczkowy jest stabilny, a tym samym jest najbardziej rozpowszechnioną formą wodoru.
W przypadku produkcji wodoru na skalę przemysłową, najczęściej stosowaną formą produkcji jest reforming parowy gazu ziemnego. Alternatywną metodą jest elektroliza wody. Większość wodoru jest produkowana w pobliżu miejsca jego późniejszego wykorzystania, np. w pobliżu zakładów przetwarzania paliw kopalnych (np. hydrokrakingu) i producentów nawozów na bazie amoniaku.
Czym jest sonoelektrochemiczna synteza wodoru?
Synteza sonoelektrochemiczna to technika hybrydowa łącząca kawitację ultradźwiękową z elektrochemicznym rozkładem wody. Poprzez zastosowanie fal dźwiękowych o wysokiej częstotliwości – tj. badanie ultrasonograficzne – w reaktorze elektrochemicznym proces ten usprawnia transfer masy, oczyszcza powierzchnie elektrod i zwiększa ogólną wydajność wytwarzania wodoru w porównaniu z tradycyjną elektrolizą.
W jaki sposób ultradźwięki zwiększają wydajność wodoru w procesie elektrolizy?
Ultradźwięki poprawiają wytwarzanie wodoru przede wszystkim poprzez kawitację akustyczną. Powstawanie i zapadanie się mikroskopijnych pęcherzyków powoduje intensywne mikroturbulencje, które zmniejszają grubość warstwy dyfuzyjnej na powierzchni elektrody. Zapewnia to szybsze dostarczanie substancji reagujących do katalizatora i pomaga skuteczniej usuwać pęcherzyki wodoru, zapobiegając “ochrona gazowa” oraz umożliwiając uzyskanie wyższych gęstości prądu.
Jakie są zalety stosowania przemysłowego sonikatora do syntezy wodoru?
Wykorzystanie procesorów ultradźwiękowych o wysokiej intensywności, takich jak model UIP2000hdT z przemysłowej serii UIP firmy Hielscher, niesie ze sobą szereg korzyści:
- Zwiększona aktywność katalizatora: Ultradźwiękowanie zapobiega aglomeracji nanocząstek, dzięki czemu katalizatory (takie jak Pt, TiO₂ czy Ni) zachowują wysoką aktywność.
- Czyszczenie elektrod: Ultradźwięki zapewniają ciągłe czyszczenie powierzchni elektrod, co ogranicza polaryzację i wydłuża żywotność elementów reaktora.
- Skalowalność: Systemy te zostały zaprojektowane z myślą o ciągłej pracy przez całą dobę, co sprawia, że nadają się zarówno do badań laboratoryjnych, jak i do produkcji wodoru na skalę przemysłową.
Jaka jest rola kawitacji w reakcjach sonoelektrochemicznych?
Kawitacja akustyczna stanowi podstawowy mechanizm w sonoelektrochemii. Gdy fale ultradźwiękowe przechodzą przez ciecz, wytwarzają naprzemienne cykle wysokiego i niskiego ciśnienia. Podczas cyklu niskiego ciśnienia powstają i powiększają się maleńkie pęcherzyki próżniowe; podczas cyklu wysokiego ciśnienia ulegają one implozji. Implozja ta generuje lokalne ekstremalne temperatury i ciśnienia, które mogą ułatwiać przebieg reakcji chemicznych oraz znacznie poprawiać kontakt między elektrodami a elektrolitem.
Czy elektrochemię ultradźwiękową można stosować w połączeniu ze źródłami energii odnawialnej?
Tak. Systemy sonoelektrochemiczne można zintegrować ze źródłami energii odnawialnej, takimi jak energia słoneczna czy wiatrowa. Zdolność procesorów ultradźwiękowych do wydajnej pracy przy różnych poziomach mocy sprawia, że doskonale nadają się one do wykorzystania w przypadku przerywanych dostaw energii, co potencjalnie może zmniejszyć ślad węglowy produkcji ekologicznego wodoru.
Jak wypada porównanie elektrochemicznej produkcji wodoru metodą soniczną z tradycyjnym reformowaniem metanu parą wodną?
W przeciwieństwie do parowego reformingu metanu (SMR), który opiera się na paliwach kopalnych i wiąże się z emisją znacznych ilości CO₂, synteza sonoelektrochemiczna zazwyczaj wykorzystuje wodę jako surowiec. Chociaż technologia SMR jest obecnie bardziej rozpowszechniona, sonoelektrochemia oferuje czystsze, “zielony” rozwiązanie, które może być zasilane energią elektryczną pochodzącą ze źródeł odnawialnych, co czyni je kluczową technologią dla zrównoważonej gospodarki wodorowej.
Literatura / Referencje
- Sherif S. Rashwan, Ibrahim Dincer, Atef Mohany, Bruno G. Pollet (2019): The Sono-Hydro-Gen process (Ultrasound induced hydrogen production): Challenges and opportunities. International Journal of Hydrogen Energy, Volume 44, Issue 29, 2019, 14500-14526.
- Islam Md H., Burheim Odne S., Pollet Bruno G. (2019): Sonochemical and sonoelectrochemical production of hydrogen. Ultrasonics Sonochemistry 51, 2019. 533–555.
- Bruno G. Pollet; Faranak Foroughi; Alaa Y. Faid; David R. Emberson; Md.H. Islam (2020): Does power ultrasound (26 kHz) affect the hydrogen evolution reaction (HER) on Pt polycrystalline electrode in a mild acidic electrolyte? Ultrasonics Sonochemistry Vol. 69, December 2020.
- José González-García, Ludovic Drouin, Craig E. Banks, Biljana Šljukić, Richard G. Compton (2007): At point of use sono-electrochemical generation of hydrogen peroxide for chemical synthesis: The green oxidation of benzonitrile to benzamide. Ultrasonics Sonochemistry, Volume 14, Issue 2, 2007. 113-116.
- Cherepanov, Pavel; Melnyk, Inga; Skorb, Ekaterina V.; Fratzl, P.; Zolotoyabko, E.; Dubrovinskaia, Natalia; Dubrovinsky, Leonid Avadhut, Yamini S.; Senker, Jürgen; Leppert, Linn; Kümmel, Stephan; Andreeva, Daria V. (2015): The use of ultrasonic cavitation for near-surface structuring of robust and low-cost AlNi catalysts for hydrogen production. Green Chemistry Issue 5, 2015. 745-2749.
