Hielscher Cascatrode – 높은 표면 초음파 처리 프로브

Hielscher Cascatrodes™는 낮거나 중간 초음파 농도에서 높은 초음파 출력 수준에서 효과적인 초음파 처리를위한 특수 설계 소노트로드 (초음파 프로브)입니다 – 일반적으로 60W/cm² 미만 및 60미크론 진폭 미만.

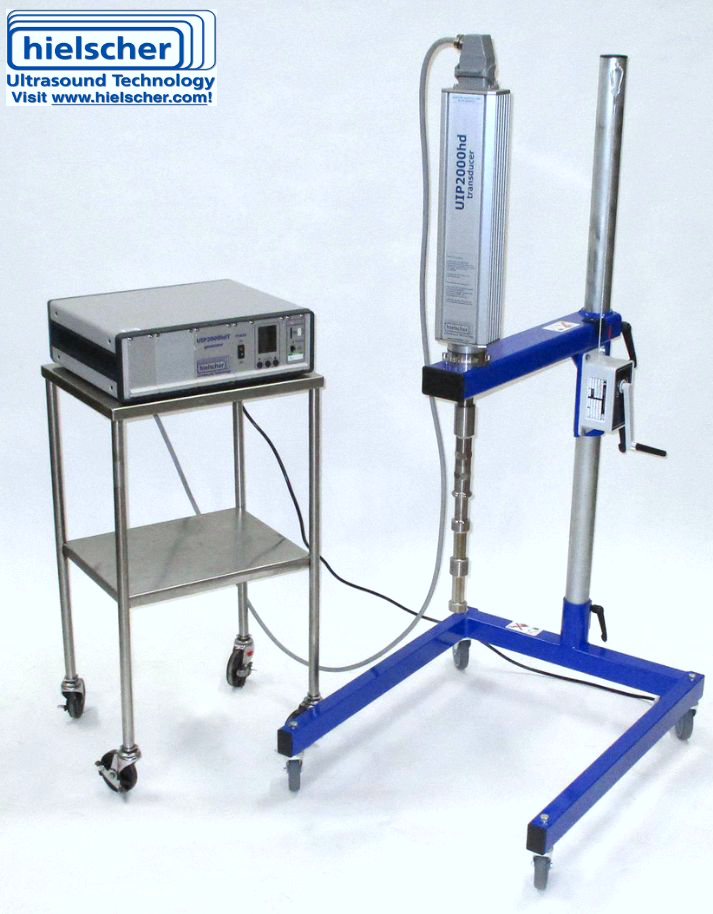

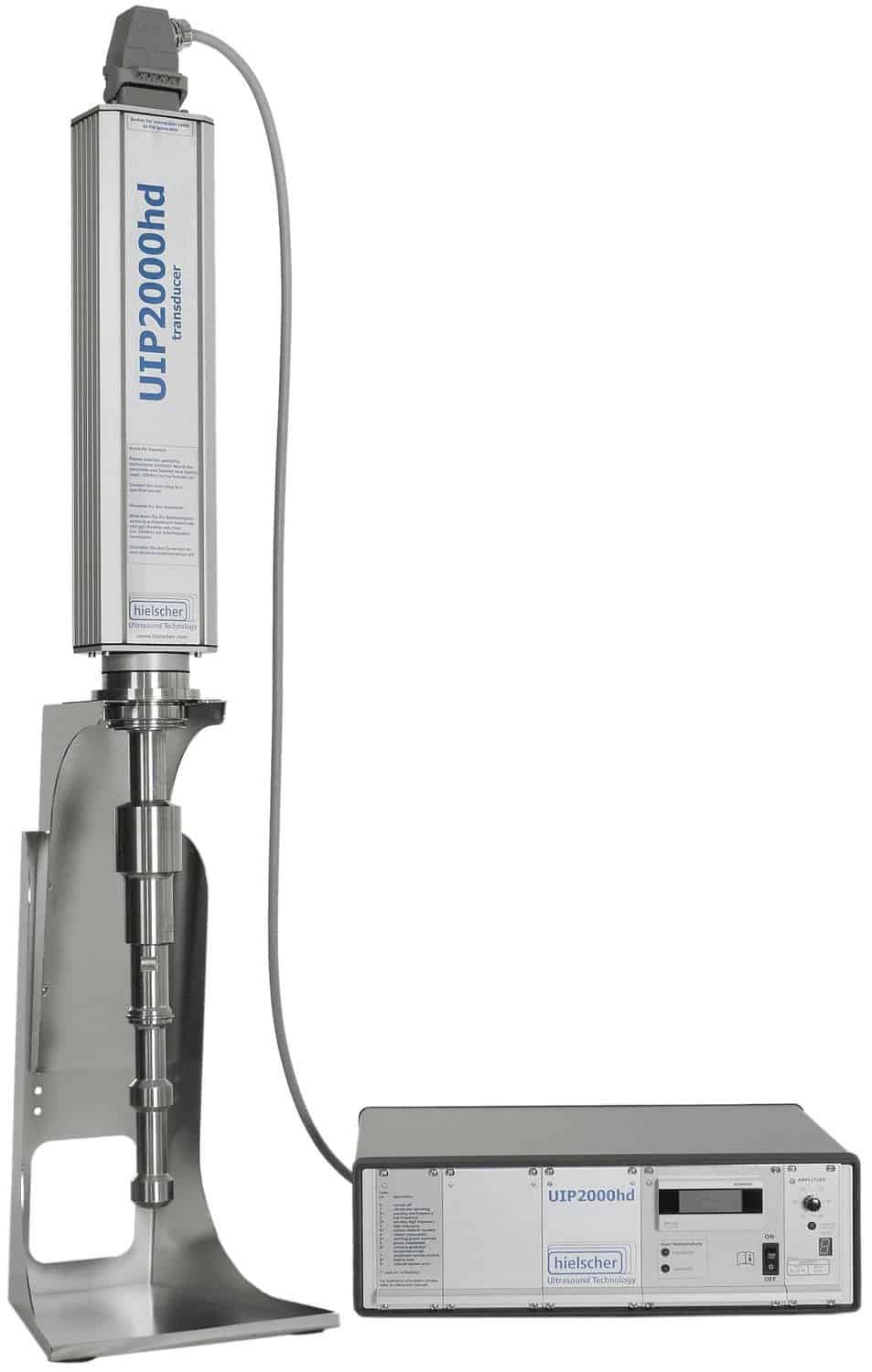

Hielscher는 Casctrode™를 개발했습니다. 산업 가공 응용 분야용. Cascatrodes는™ 모든 산업용 초음파 프로세서에 사용할 수 있습니다. – 보낸 사람 UIP500hdT (0.5kW), UIP1000hdT (1kW), UIP1500hdT (1.5kW) 그리고 UIP2000hdT (2kW) 세계에서 가장 강력한 초음파 장치까지 UIP16000 (16kW).

새로운 것을 개발하거나 테스트할 때 초음파 처리 과정같은: 유화, 분산, 균질 화, 세포 파괴 및 추출, 응집 해제또는 탈기 당신은 그것을 찾을 것입니다 특정 초음파 처리 매개 변수 다른 사람들보다 프로세스를 위해 더 잘 일하십시오. 출력 전력을 변경하지 않고 초음파 처리 강도를 변경할 수 있습니다 : 전력 출력을 작은 표면에 집중하십시오. 고강도(높은 W/cm²) 또는 에서 큰 표면적을 사용하여 매체에 전원을 결합합니다. 낮은 강도(낮은 W/cm²). 강도는 더 높은 초음파 처리로 증가합니다 진폭, 더 높은 액체 압력 또는 그 이상 점도 그리고 더 높을수록 감소합니다. 온도. 프로세스에 대한 최적의 매개 변수 구성을 설정한 후에는 다음을 수행해야 합니다. 스케일 업 중에 이 구성을 일정하게 유지합니다.. 확장 할 때 초음파 처리의 진폭과 압력을 변경해서는 안됩니다. 이렇게하면 초음파 처리 강도를 유지할 수 있습니다 – 이것은 표면 단위당 초음파 전력 출력(Watts/cm²) 상수. 논리적 인 결과로, 주어진 표면 강도에서 더 많은 전력을 결합하기 위해 더 많은 sonotrode 표면적이 필요합니다 – 이것은 선형 상관 관계입니다.

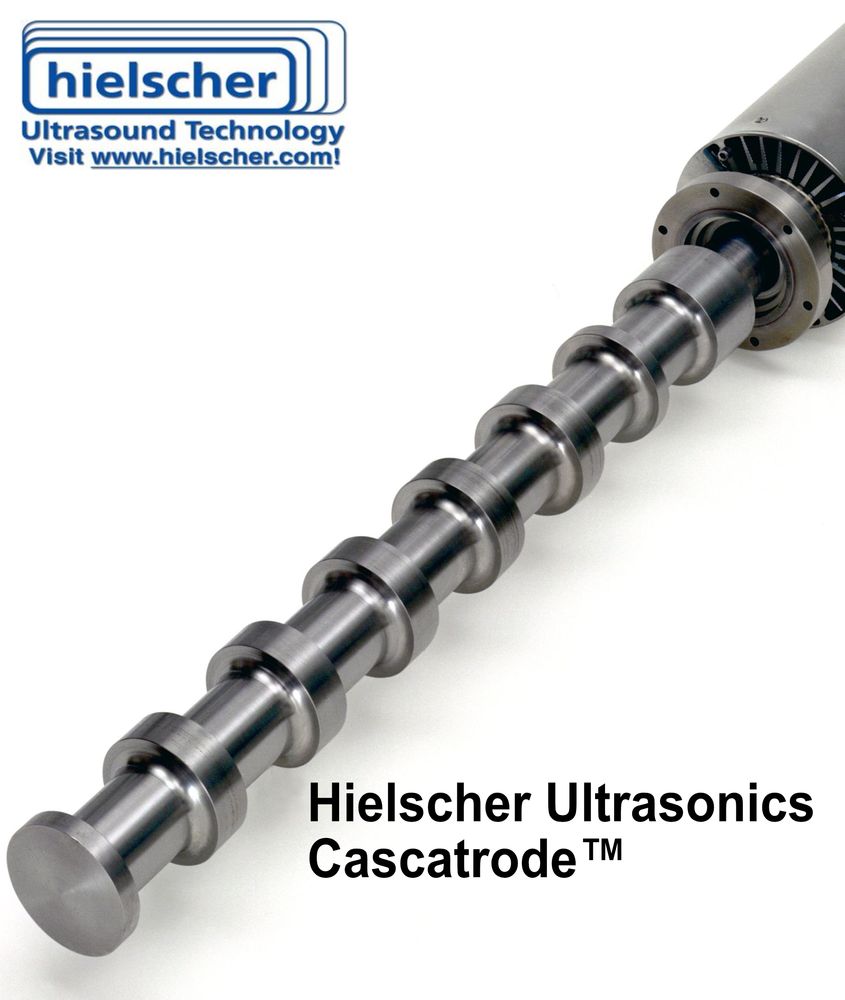

Hielscher는 초음파 장치를위한 광범위한 sonotrodes (= 초음파 처리 프로브)를 제공합니다. 일반적으로, sonotrodes 팁 직경에 따라 다름 다른 팁 표면 영역을 제공합니다. sonotrode의 수직 표면은 액체 매체로 향하는 진동 진폭이 매우 낮기 때문에 일반적으로 동력 전달에 대해 무시할 수 있습니다. Cascatrode™ 디자인은 다음과 같습니다. Ring Shaped Horizontal Surfaces를 추가합니다. 팁 표면에. 각 링은 sonotrode의 진동 최대 중 하나로 배열됩니다. 이 고리에 의해, 초음파를 초음파 처리 할 매체에 결합하는 진동 표면을 크게 증가시킬 수 있습니다 – 허용 주어진 표면 강도에서 액체로 결합되는 더 높은 초음파 전력. Casctrode™는 높은 진폭에서 높은 초음파 전력을 처리 된 매체로 전송할 수 있습니다.

Hielscher Cascatrodes™는 다양한 길이와 직경 및 다양한 수의 링으로 제공됩니다 – 공정 강도에 맞게 설계 그리고 특정한 초음파 신청. 그들이 고성능 및 대량 과정을 위해 사용되기 때문에, Cascatrodes™는 입니다 대부분 연속 플로우 스루 시스템에 설치됨. 이 제품은 플로우 셀 반응기에 적용할 수 있어 산업 규모에서 효율적인 인라인 처리가 가능합니다.
