UIP6000hdT – 6 კვტ მაღალი ხარისხის ულტრაბგერითი
UIP6000hdT აწვდის 6 კვტ ულტრაბგერით სიმძლავრეს და არის საიმედო საწარმოო მანქანა მძიმე სამუშაოებისთვის და მომთხოვნ გარემოში. შექმნილია სამრეწველო პროცესებისთვის, რომლებსაც აქვთ ენერგიის მაღალი მოთხოვნა და დიდი მოცულობები, როგორიცაა ნაწილაკების დაფქვა, ნანო მასალების დამუშავება და საკვების გადამუშავება, მძლავრი და ძლიერი ულტრაბგერითი პროცესორი UIP6000hdT ადვილად ასრულებს თავის მოვალეობებს.
UIP6000hdT-ის ტიპიური აპლიკაციები მოიცავს ჰომოგენიზაცია, ემულსიფიკაცია, დარბევა & ნაწილაკების წვრილი დაფქვა, ექსტრაქცია, ზეითუნის ზეთის მალაქსაცია, დაშლა ან სონოქიმიური რეაქციები როგორიცაა სონო-სინთეზი და სონო-კატალიზი.

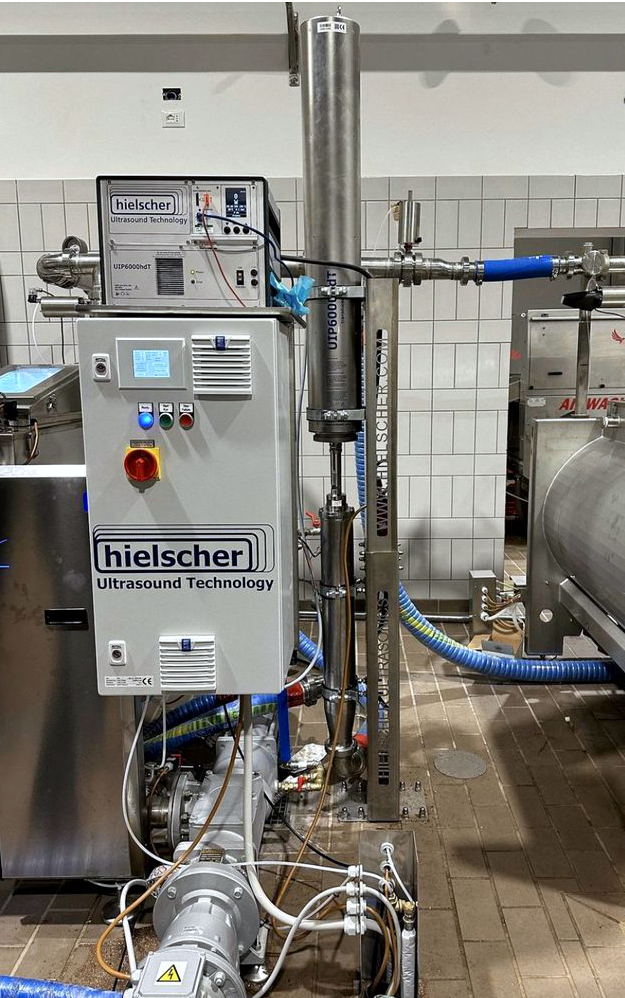

Ultrasonicator UIP6000hdT უწყვეტი მოპოვების სამრეწველო ინსტალაციაში.
6000 ვატი ულტრაბგერითი სიმძლავრე შექმნილია სამრეწველო დამუშავებისთვის
ეს მაღალი სიმძლავრის სისტემა განსაკუთრებით ხელსაყრელია სამრეწველო პროცესებისთვის მომთხოვნი გარემოში და შეზღუდული მანძილით, რადგან არ არის საჭირო დამატებითი გაგრილების საშუალებები, როგორიცაა წყალი ან შეკუმშული ჰაერი. ამ სისტემის სპეციალური დიზაინი იძლევა მისი გამოყენების ექსტრემალურ პირობებში, როგორიცაა მტვერი, ჭუჭყიანი, ტემპერატურა და ტენიანობა. ულტრაბგერითი პროცესორი შედგება ტიტანისა და უჟანგავი ფოლადისგან. რხევის გარეშე ფარნა ძალიან სასარგებლო აღმოჩნდა მანქანებსა და ქარხნებში ინტეგრაციისთვის. იგი მორგებულია ახალ ტექნიკურ პირობებს სწორი რხევა-ქცევის თვალსაზრისით.
პატარა ნაკვალევი და მისი მოძრავი კარადა ბორბლებზე, UIP6000hdT შეიძლება დამონტაჟდეს ვიწრო საზღვრებშიც კი. UIP6000hdT-ის მოდულური კონცეფცია გაძლევთ მძლავრ და ამავდროულად სივრცის დაზოგვის სისტემას. გადამყვანი და გენერატორი განთავსებულია ერთმანეთისგან განცალკევებით და დაკავშირებულია კაბელების საშუალებით. თვითმმართველობის დიზაინი ამცირებს ინსტალაციის, ექსპლუატაციისა და მოვლისთვის საჭირო სამუშაოს მინიმალურ დონეზე. მრავალი UIP6000hdT მოდული შეიძლება ადვილად გაერთიანდეს კლასტერების შესაქმნელად უფრო მაღალი პროცესის სიმძლავრით.
UIP6000hdT ულტრაბგერითი ნაკადის უჯრედის რეაქტორით და ხმის გარსით.
UIP6000hdT არის მაღალი ხარისხის სამრეწველო ზონდის ტიპის ულტრაბგერითი აპარატი სითხეებისა და ნალექების შიდა დამუშავებისთვის.
| 6 კვტ დამუშავების სიმძლავრე | ||
|---|---|---|
| პროცესი |
Დინების სიჩქარე
|
|
| ბიოდიზელის ტრანსესტერიფიკაცია |
1.5 რომ 4 მ³/სთ
|
|
| ემულსიფიკაცია, მაგალითად ზეთი/წყალი |
0.5 რომ 2.5 მ³/სთ
|
|
| უჯრედის ექსტრაქცია, მაგალითად წყალმცენარეები |
0.15 რომ 1 მ³/სთ
|
|
| დარბევა/დეაგლომერაცია |
0.025 რომ 0.5 მ³/სთ
|
|
| სველი დაფქვა და სახეხი |
0.01 რომ 0.025 მ³/სთ
|
|
ზოგადად, ნაკადის უჯრედი, ისევე როგორც ულტრაბგერითი გადამყვანი განლაგებულია ორკედლიან უჟანგავი ფოლადის კაბინეტში, რომელსაც გააჩნია ძალიან ეფექტური ხმის იზოლაცია. საჭიროების შემთხვევაში, UIP6000hdT შეიძლება გამოყენებულ იქნას სითხეების გაჟღერებისთვის სპეციალურ რეაქტორებში. რა თქმა უნდა, UIP6000hdT-ს შეუძლია განუწყვეტლივ იმუშაოს სრული სიმძლავრით (24 საათი/7 დღე), როგორც Hielscher Ultrasonics-ის ყველა ულტრაბგერითი სისტემა.
MultiSonoReactor MSR-4 არის სამრეწველო შიდა ჰომოგენიზაციის რეაქტორი, რომელიც შესაფერისია მაღალი გამტარუნარიანობის ინდუსტრიისთვის. MSR-4 შეიძლება აღჭურვილი იყოს 4x UIP4000hdT ან 4x UIP6000hdT.
UIP6000hdT ერთი შეხედვით
- 6000 ვატიანი ძლიერი ულტრაბგერითი
- საიმედო მძიმე სონიკაციის პროცესებისთვის
- მუშაობს 24/7
- სამრეწველო კლასი
- ფერადი სენსორული ეკრანი
- დისტანციური მართვის დათვალიერება
- სიმძლავრის, ამპლიტუდის, ხმოვანი დროის, ტემპერატურის, წნევის ავტომატური მონაცემების ჩაწერა
- ინტეგრირებული SD/USB ComboCard
- ჩამრთველი ტემპერატურის სენსორი
- ჩამრთველი წნევის სენსორი (სურვილისამებრ ხელმისაწვდომია)
- LAN კავშირი
- Ethernet კავშირი
- არ არის პროგრამული უზრუნველყოფის ინსტალაცია
- სიხშირის ავტომატური რეგულირება
ულტრაბგერითი გენერატორი, გადამყვანი და ნაკადის უჯრედი მოთავსებულია ხმის დამაგრების კაბინეტში.
UIP6000hdT – მაღალი სიმძლავრის ულტრაბგერითი ჰომოგენიზატორი
როგორც Hielscher Ultrasonics ინდუსტრიული სერიის ნაწილი, UIP6000hdT არის ძლიერი 6 კვტ სიმძლავრის ულტრაბგერითი პროცესორი მძიმე სამრეწველო აპლიკაციებისთვის უხეში ინდუსტრიულ გარემოში.
Hielscher Ultrasonics სამრეწველო sonicators შეუძლია ძალიან მაღალი ამპლიტუდა. 200 μm-მდე ამპლიტუდის ადვილად გაშვება შესაძლებელია 24/7 მუშაობისას. კიდევ უფრო მაღალი ამპლიტუდებისთვის ხელმისაწვდომია მორგებული ულტრაბგერითი სონოტროდები. Hielscher ულტრაბგერითი აღჭურვილობის გამძლეობა იძლევა 24/7 მუშაობის საშუალებას მძიმე მოვალეობებში და მომთხოვნ გარემოში.
სრული ფერადი სენსორული ეკრანი
ოპერაციული თვალსაზრისით დიდი გაუმჯობესებაა ფერადი სენსორული ეკრანი. ეს სენსორული და სტილუსზე მგრძნობიარე ეკრანი იძლევა მარტივ მართვას, ხოლო ოპერაციული პარამეტრების ზუსტი დაყენება და ულტრაბგერითი დენის პარამეტრის ჩვენება გარანტირებულია და შერწყმულია უმაღლესი კომფორტით ოპერატორისთვის. ციფრული მართვის მენიუ ინტუიციურია გამოსაყენებლად, როგორც დაყვანილი ძირითად პარამეტრებზე. ამპლიტუდის/ძაბვის პარამეტრი და პულსის რეჟიმი შეიძლება დარეგულირდეს ფერადი სენსორული სლაიდერით (1%, 5% ან 10% შეხებით). მომხმარებელი გადაწყვეტს, ურჩევნია თუ არა ამპლიტუდისა და სიმძლავრის ჩვენება, როგორც ფერადი ზოლიანი გრაფიკები ან რიცხვითი წარმოდგენა. ეკრანი შეიძლება შეიცვალოს რეგულარული ხედვის რეჟიმიდან BIG NUMBER ჩვენების რეჟიმში, რომელიც ხასიათდება ძლიერი კონტრასტით და დიდი შრიფტის ზომით გაუმჯობესებული ხილვადობისთვის.
ბრაუზერის დისტანციური მართვა
UIP6000hdT შეიძლება კონტროლდებოდეს ნებისმიერი ჩვეულებრივი ბრაუზერის გამოყენებით, როგორიცაა Internet Explorer, Safari, Firefox, Mozilla, მობილური IE/Safari ახალი LAN ვებ ინტერფეისის გამოყენებით. LAN კავშირი არის ძალიან მარტივი plug-n-play დაყენება და არ საჭიროებს პროგრამული უზრუნველყოფის ინსტალაციას. ულტრაბგერითი მოწყობილობა მოქმედებს როგორც DHCP სერვერი/კლიენტი და ავტომატურად ითხოვს ან ანიჭებს IP-ს. მოწყობილობის მართვა შესაძლებელია პირდაპირ PC/MAC-დან ან გადამრთველის ან როუტერის გამოყენებით. არასავალდებულო წინასწარ კონფიგურირებული უკაბელო როუტერის გამოყენებით, მოწყობილობის მართვა შესაძლებელია სმარტფონების ან პლანშეტური კომპიუტერების უმეტესობისგან, მაგ., Apple iPad-იდან. დაკავშირებული როუტერის პორტის გადამისამართების გამოყენებით, შეგიძლიათ მართოთ თქვენი UIP6000hdT ინტერნეტით მსოფლიოს ნებისმიერი ადგილიდან – თქვენი სმარტფონი ან ტაბლეტი არის დისტანციური მართვის პულტი.
ჩამონტაჟებული ქსელი
UIP6000hdT-ის კიდევ ერთი ჭკვიანი მახასიათებელია LAN-ის (ლოკალური ქსელი) მეშვეობით მუშაობა და კონტროლი, რაც აადვილებს მუშაობას და იძლევა მაღალი დამუშავების მოქნილობის საშუალებას. ხმოვანი პროცესის ყველა ინფორმაცია ჩაიწერება SD/USB მონაცემთა ბარათზე, ავტომატურად. ჩამრთველი სენსორი მუდმივად ზომავს ტემპერატურას, ხოლო სურვილისამებრ ხელმისაწვდომი წნევის სენსორი შეიძლება დამატებით ჩაერთოს.
სიხშირის ავტომატური რეგულირება
Hielscher-ის ყველა ულტრაბგერითი მოწყობილობის მსგავსად, UIP6000hdT-ს გააჩნია ინტელექტუალური ავტომატური სიხშირის რეგულირება. როდესაც მოწყობილობა ჩართულია, გენერატორი იგრძნობს მუშაობის ოპტიმალურ სიხშირეს. შემდეგ ის ამოძრავებს მოწყობილობას ამ სიხშირით. ეს აუმჯობესებს ჩვენი ულტრაბგერითი მოწყობილობების საერთო ენერგოეფექტურობას და საიმედოობას. ყველაფერი რაც თქვენ უნდა გააკეთოთ, არის სისტემის ჩართვა. გენერატორი ავტომატურად შეასრულებს სიხშირის რეგულირებას წამის ფრაქციაში.
Დაგვიკავშირდით! / Გვკითხე ჩვენ!
Hielscher UIP6000hdT კლასტერი შედგება 12x-მდე სონიკატორისგან. ეს კონფიგურაცია საშუალებას გაძლევთ შექმნათ 72 კვტ სიმძლავრის მძლავრი შიდა ხმოვანი სისტემა მაღალი ხარისხის შიდა დამუშავებისთვის.
არ ხართ დარწმუნებული, რომელი ულტრაბგერითი სისტემაა ყველაზე შესაფერისი თქვენი პროცესისთვის?
ქვემოთ მოყვანილი ცხრილი გვიჩვენებს ჩვენი ულტრაბგერითი აპარატების სავარაუდო დამუშავების შესაძლებლობებს:
| სურათების მოცულობა | Დინების სიჩქარე | რეკომენდებული მოწყობილობები |
|---|---|---|
| 0.5-დან 1.5მლ-მდე | na | VialTweeter |
| 1-დან 500 მლ-მდე | 10-დან 200 მლ/წთ-მდე | UP100H |
| 10-დან 2000 მლ-მდე | 20-დან 400 მლ/წთ-მდე | UP200Ht, UP400 ქ |
| 0.1-დან 20ლ-მდე | 0.2-დან 4ლ/წთ-მდე | UIP2000hdT |
| 10-დან 100 ლ-მდე | 2-დან 10ლ/წთ-მდე | UIP4000hdT |
| na | 10-დან 100ლ/წთ-მდე | UIP16000 |
| na | უფრო დიდი | კასეტური UIP16000 |
ფაქტები, რომელთა ცოდნაც ღირს
ულტრაბგერითი ჰომოგენიზაციის საფუძვლები
ულტრაბგერითი ჰომოგენიზატორები გამოიყენება დისპერსიის, ემულსიფიკაციის, სველი დაფქვისთვის, ნანო. & მიკრონიზაცია, ექსტრაქცია (მცენარეებიდან და უჯრედული ქსოვილებიდან), ქიმიკატების სინთეზი და კატალიზი (ე.წ. სონოქიმია) ასევე დეგაზირება. ულტრაბგერითი ჰომოგენიზაცია ხშირად გამოიყენება როგორც ქოლგის ტერმინი, რომელიც მოიცავს ყველა ამ ზემოხსენებულ პროგრამას. ულტრაბგერითი დახმარებით ჰომოგენიზაცია დაფუძნებულია აკუსტიკური კავიაციით მუშაობის პრინციპზე, რომელიც ხდება მაშინ, როდესაც ინტენსიური ულტრაბგერითი ტალღები თხევად გარემოში ერწყმის. ინტენსიური ულტრაბგერითი ტალღების ქვეშ, მცირე ვაკუუმური ბუშტები წარმოიქმნება გარემოში, რომლებიც იზრდება ულტრაბგერითი ტალღების მაღალი წნევის / დაბალი წნევის ციკლებზე. გარკვეულ მომენტში, როდესაც მიკრობუშტუკებმა მიაღწიეს ენერგეტიკულ სტატუსს, რომლის დროსაც ისინი ვერ შთანთქავენ მეტ ენერგიას, ისინი ძლიერად იშლება. ვაკუუმის ბუშტების აფეთქების ამ ფენომენს კავიტაცია ეწოდება. ვაკუუმის ბუშტების აფეთქება წარმოქმნის დარტყმის ტალღებს, ნაკადის / თხევადი ჭავლების, მაღალი ათვლის, მაღალი ტემპერატურისა და წნევის დიფერენციალებს საკმარისი ენერგიით კოვალენტური ბმების გასატეხად, მოქნილი მოლეკულებისა და ქიმიური რეაქციების გამოწვევისთვის.
აკუსტიკური კავიტაცია (წარმოქმნილი დენის ულტრაბგერითი) ქმნის ადგილობრივ ექსტრემალურ პირობებს, ეგრეთ წოდებულ სონომექანიკურ და სონოქიმიურ ეფექტებს. ამ ეფექტების გამო, sonication ხელს უწყობს ქიმიურ რეაქციებს, რაც იწვევს უფრო მაღალ მოსავლიანობას, რეაქციის უფრო სწრაფ სიჩქარეს, ახალ გზებს და გაუმჯობესებულ საერთო ეფექტურობას.
ჰომოგენიზაციის პროცესში საუკეთესო შედეგებისთვის, ულტრაბგერითი პროცესორი და მისი დაყენება შეიძლება ოპტიმიზირებული იყოს შემდეგი ცვლადების შეცვლით:
- ამპლიტუდა (სონოტროდის გადაადგილება) და ინტენსივობა
- წნევა
- ტემპერატურა
- გახმოვანების ჭურჭელი (სერიული ან ნაკადის უჯრედი: ზომა, გეომეტრია, ნაკადის სიჩქარე)
Hielscher-ის მაღალი ხარისხის ულტრაბგერითი აპარატები იყენებენ ტყვიის ცირკონატის ტიტანატის კრისტალებისგან დამზადებულ პიეზოელექტრიკულ გენერატორებს. ვიბრაციები გადაეცემა ტიტანის რქის რეზონანსს 19-26 kHz-ზე. რქიდან ულტრაბგერითი ვიბრაცია შეერთებულია ულტრაბგერითი სონოტროდის საშუალებით (წვერი, ზონდი) სითხეში. Hielscher გვთავაზობს ულტრაბგერით პროცესორებს სიმძლავრის რეიტინგებით 50-დან 16000 ვატამდე ულტრაბგერითი ერთეულისთვის და ამით ფარავს მოთხოვნებს მცირე ლაბორატორიული ულტრაბგერითი აპარატებიდან და სკამზე დამონტაჟებული მოწყობილობებიდან საპილოტე ქარხანამდე და სრულად კომერციული ულტრაბგერითი დანადგარები მაღალი მოცულობის გამტარუნარიანობისთვის.
დახვეწილი პროცესის კონტროლი ოპტიმალური ხმოვანი შედეგებისთვის
Sonication პირობები არის გადამწყვეტი გამომავალი, პროცესის შედეგები და reproducibility ულტრაბგერითი პროცესების. ულტრაბგერითი სიმძლავრის გამომუშავების ზუსტი კონტროლის გარდა, რომელიც მორგებულია ამპლიტუდისა და ინტენსივობის მიხედვით, მნიშვნელოვანი ფაქტორებია ტემპერატურა, წნევა და გაჟონვის დრო. Hielscher ციფრული ულტრაბგერითი პროცესორები მოყვება ჩამრთველ თერმო-წყვილს. სურვილისამებრ ხელმისაწვდომია წნევის ჩამრთველი სენსორი. ორივე სენსორი დაკავშირებულია ულტრაბგერითი გენერატორთან, რომელიც აღჭურვილია შიდა SD ბარათით. ულტრაბგერითი მოწყობილობის პროგრამული უზრუნველყოფა წერს ყველა პროცესის მონაცემს (თარიღი, დრო, ამპლიტუდა, ულტრაბგერითი ენერგია, წმინდა ენერგია, ტემპერატურა, წნევა) CSV ფაილში SD ბარათზე. ეს ხდის თქვენს sonication გადის შედარებით და reproducible.
მაღალი ამპლიტუდებისთვის საჭიროა უფრო მაღალი გამომავალი სიმძლავრე. გაზრდილი დატვირთვის პირობებში, როგორიცაა საშუალო ან მომატებული წნევის მაღალი სიბლანტე, საჭიროა გაზრდილი ულტრაბგერითი სიმძლავრე, რათა მართოს სონოტროდი სასურველ ამპლიტუდაზე. რაც უფრო დიდია სონოტროდის (წვერის) წინა ზედაპირი, მით მეტი ძალაა საჭირო მის რეზონანსზე. უფრო დიდი სონოტროდით, უფრო დიდი მოცულობის დამუშავება შესაძლებელია. Hielscher ინდუსტრიული sonotrodes და კასკატროდები შეუძლია ძალიან მაღალი ამპლიტუდის მიწოდება. 200 μm-მდე ამპლიტუდის ადვილად გაშვება შესაძლებელია 24/7 მუშაობისას. კიდევ უფრო მაღალი ამპლიტუდებისთვის ხელმისაწვდომია მორგებული ულტრაბგერითი სონოტროდები. Hielscher ულტრაბგერითი აპარატების სიმტკიცე საშუალებას იძლევა 24/7 მუშაობა მძიმე დატვირთვისა და მკაცრი პირობების პირობებში.
ულტრაბგერითი პროცესების უმეტესობისთვის, გაჟღენთილი საშუალების ტემპერატურა უნდა იყოს რაც შეიძლება დაბალი, რადგან დაბალი ტემპერატურა ხელს უწყობს ინტენსიური კავიტაციის წარმოქმნას. Hielscher გთავაზობთ ულტრაბგერითი ნაკადის უჯრედებს და რეაქტორებს გაგრილების ჟაკეტებით, რომლებიც მხარს უჭერენ პროცესის ოპტიმალური ტემპერატურის შენარჩუნებას. ნაკადის უჯრედები და რეაქტორები ასევე ექვემდებარება ზეწოლას. ამაღლებული წნევის პირობებში უფრო ინტენსიური კავიტაცია ხდება. ამიტომ, Hielscher გვთავაზობს რეაქტორებს, რომლებსაც ადვილად შეუძლიათ ზეწოლა 300 ატმ-მდე.
Hielscher Ultrasonics აწარმოებს სხვადასხვა ზომის და ფორმის ულტრაბგერით ზონდებს (მაგ კასკატროდები), რაც საშუალებას გაძლევთ გააფართოვოთ ულტრაბგერითი პროცესის ყველა შედეგი მთლიანად ხაზოვანი. 16 კვტ სიმძლავრის ულტრაბგერითი ჰომოგენიზატორებით და მრავალჯერადი ტიპის სონოტროდების და ნაკადის უჯრედის რეაქტორებით, Hielscher არის თქვენი გრძელვადიანი გამოცდილი პარტნიორი ულტრაბგერითი პროცესებისთვის ინდუსტრიული მასშტაბით. სტანდარტული ულტრაბგერითი აპარატების მრავალფეროვნების გარდა, Hielscher აპროექტებს და აწარმოებს მორგებულ სისტემებსაც.
ლიტერატურა / ლიტერატურა
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12 (25 December 2003), pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019. 88-105.
Hielscher Ultrasonics აწარმოებს მაღალი ხარისხის ულტრაბგერითი ჰომოგენიზატორებისგან ლაბორატორია რომ სამრეწველო ზომა.
