UIP4000hdT – 4kW მაღალი ხარისხის ულტრაბგერითი
UIP4000hdT აწვდის 4kW ულტრაბგერითი სიმძლავრის სიმძლავრეს და საიმედო წარმოების მანქანაც კი მოითხოვს მოთხოვნებს. იგი განკუთვნილია სამრეწველო პროცესებისთვის უმაღლესი ენერგეტიკული მოთხოვნისა და დიდი რაოდენობით. UIP4000hdT არის ძლიერი და ძლიერი ულტრაბგერითი პროცესორი.
ტიპიური განაცხადების UIP4000hdT მოიცავს ჰომოგენიზაცია, ემულსიფიკაცია, გაყოფა & ნაწილაკების ჯარიმა, ექსტრაქცია, ზეითუნის ზეთი, დათხოვნა ან Sonochemical რეაქციები როგორიცაა სონოს-სინთეზი და Sono- Catalysis.
ეს მაღალი სიმძლავრის სისტემა განსაკუთრებით ხელსაყრელია, რადგან აუცილებელია დამატებითი გამაგრილებელი საშუალებები, როგორიცაა წყალი ან შეკუმშული ჰაერი. ამ სისტემის სპეციალური დიზაინი საშუალებას იძლევა გამოიყენოს ექსტრემალური ოპერაციების პირობები, როგორიცაა მტვერი, ჭუჭყიანი, ტემპერატურა და ტენიანობა. ულტრაბგერითი პროცესორი შედგება ტიტანის და უჟანგავი ფოლადისაგან. Oscillation-free flange დაამტკიცა ძალიან სასარგებლო ინტეგრაციის მანქანები და მცენარეთა. იგი ადაპტირებული ახალი ტექნიკური პირობების თვალსაზრისით სწორი oscillation ქცევა.
მოდულის კონცეფცია UIP4000hdT გთავაზობთ ძლიერი და ჯერ კიდევ ძალიან სივრცეში გადარჩენის სისტემა. ტრანსპორტიორი და გენერატორი ერთმანეთისგან ცალკეა განთავსებული და კაბელების მეშვეობით უკავშირდება. თვითმმართველობის შემცველი დიზაინი ამცირებს სამონტაჟო სამუშაოებისთვის საჭირო მუშაობას და მინიმალურ დონეზე შენარჩუნებას. მრავალრიცხოვანი UIP4000hdT მოდულები ადვილად შეიძლება კომბინირებულიყვნენ კლასტერების შექმნის პროცესში.
| 4kW გენერაციის მოცულობა | ||
|---|---|---|
| პროცესი |
დინების სიჩქარე
|
|
| ბიოდიოზის ტრანსესტრიფიკაცია |
1 to 3 მ³ / სთ
|
|
| ემულსიფიკაცია, მაგალითად ზეთი / წყალი |
0.4 to 2 მ³ / სთ
|
|
| უჯრედის მოპოვება, მაგალითად წყალმცენარეები |
01 to 0.8m³ / სთ
|
|
| გაყოფა / Deagglomeration |
0.02 to 0.4 მ³ / სთ
|
|
| სველი milling და grinding |
0.01 to 0.02m³ / სთ
|
|
ზოგადად, ნაკადის საკანში ისევე როგორც ულტრაბგერითი transducer განლაგებულია ორმაგი walled უჟანგავი ფოლადის კაბინეტი, რომ მოდის ძალიან ეფექტური ხმის საიზოლაციო. საჭიროების შემთხვევაში, UIP4000hdT შეიძლება გამოყენებულ იქნას სითხეების სორბირება საბაჟო კონკრეტულ რეაქტორებში. რა თქმა უნდა, UIP4000hdT შეუძლია აწარმოოს მუდმივად სრული სიმძლავრის გამომუშავება (24hrs / 7days) როგორც ყველა ულტრაბგერითი სისტემების Hielscher Ultrasonics.
Hielscher- ის UIP4000hdT – 4kW მაღალი ხარისხის ულტრაბგერითი პროცესების პროცესში ნაკადის გზით
UIP4000hdT ერთი შეხედვით
- 4000 ვატიანი ულტრაბგერითი ულტრაბგერითი
- საიმედო დატვირთვის გამონაგონების პროცესისთვის
- 24/7 ოპერაცია
- სამრეწველო კლასის
- ფერადი სენსორული ეკრანი
- დაათვალიერეთ დისტანციური მართვა
- ავტომატური მონაცემების ჩაწერა ძალა, ამპლიტუდა, sonication დრო, ტემპერატურა, ზეწოლა
- ინტეგრირებული SD / USB ComboCard
- pluggable ტემპერატურის სენსორი
- pluggable წნევის სენსორი (სურვილისამებრ ხელმისაწვდომი)
- LAN კავშირი
- Ethernet კავშირი
- არ პროგრამული უზრუნველყოფის ინსტალაცია
- ავტომატური სიხშირე თუნინგი
სრული ფერი სენსორული ეკრანი
საოპერაციო თვალსაზრისით დიდი გაფართოება ფერადი სენსორული ეკრანია. ეს სენსორული და მგრძნობიარე ეკრანი საშუალებას იძლევა ადვილად გატარება, ხოლო ოპერაციული პარამეტრების ზუსტი პარამეტრი და ულტრაბგერითი დენის პარამეტრების ჩვენება გარანტირებულია და კომბინირებულია ოპერატორის მაქსიმალური კომფორტით. ციფრული მართვის მენიუ ინტუიციურია, როგორც ძირითადი პარამეტრებისადმი შემცირება. ამპლიტუდის / დენის პარამეტრი და პულსის რეჟიმი შეიძლება მორგებული იყოს ფერადი სენსორული სლაიდერით (1%, 5% ან 10% ვადამდელი). მომხმარებლის გადაწყვეტა, თუ იგი ურჩევნია ჩვენება ამპლიტუდა და ძალა როგორც ფერადი ბარი გრაფიკების ან რიცხვითი წარმომადგენლობა. დისპლეი შეიძლება შეიცვალოს რეგულარული ხედი რეჟიმისგან BIG NUMBER დისპლეი რეჟიმში, რომელიც ხასიათდება მძიმე კონტრასტით და დიდი შრიფტის ზომით გაუმჯობესებული ხილვადობისათვის.
ბროუზერი დისტანციური მართვა
UIP4000hdT შეიძლება კონტროლირებადი გამოყენებით ნებისმიერი საერთო ბრაუზერი, როგორიცაა Internet Explorer, Safari, Firefox, Mozilla, მობილური IE / Safari გამოყენებით ახალი LAN ვებ ინტერფეისი. LAN კავშირი ძალიან მარტივი plug-n-play setup და არ მოითხოვს პროგრამული უზრუნველყოფის ინსტალაცია. ულტრაბგერითი მოწყობილობა მოქმედებს როგორც DHCP სერვერი / კლიენტი და მოითხოვს თხოვნას IP- ს ავტომატურად. აპარატი შეიძლება პირდაპირ PC / MAC- ის ოპერაციებით ან გადართვის ან როუტერის გამოყენებით. სურვილისამებრ წინასწარ კონფიგურირებული უკაბელო როუტერის გამოყენებით, აპარატი შეიძლება კონტროლირებადი იყოს ყველაზე სმარტფონებისათვის ან ტაბლეტების კომპიუტერებიდან, მაგალითად, Apple iPad. გამოყენებით პორტი-გადამისამართება დაკავშირებული როუტერი, შეგიძლიათ გააკონტროლოს თქვენი UIP4000hdT ინტერნეტით ნებისმიერი ადგილიდან მსოფლიოში – თქვენი ჭკვიანი ტელეფონი ან ტაბლეტი, რომელიც დისტანციური მართვისაა.
ჩამონტაჟებული ქსელი
კიდევ ერთი ჭკვიანი ფუნქცია UIP4000hdT არის ოპერაცია და კონტროლი LAN (ლოკალური ქსელი), რომელიც ხელს უწყობს ოპერაციას და საშუალებას იძლევა მაღალი დამუშავების მოქნილობა. ყველა ინფორმაცია sonication პროცესი ჩაწერილია SD / USB მონაცემთა ბარათზე, ავტომატურად. Plugable სენსორი ზომავს ტემპერატურა მუდმივად, ხოლო სურვილისამებრ ხელმისაწვდომი სენსორი შეიძლება დამატებით plugged.
ავტომატური სიხშირე თუნინგი
როგორც ყველა Hielscher ულტრაბგერითი მოწყობილობა, UIP4000hdT გააჩნია ინტელექტუალური ავტომატური სიხშირე tuning. როდესაც მოწყობილობა ჩართულია, გენერატორი შეისწავლის ოპტიმალური ოპერატიული სიხშირე. მას შემდეგ გააქტიურებს მოწყობილობას ამ სიხშირეზე. რაც აუმჯობესებს ჩვენი ულტრაბგერითი მოწყობილობების საერთო ენერგოეფექტურობასა და სანდოობას. ყველაფერი რაც თქვენ გჭირდებათ, არის სისტემის ჩართვა. გენერატორი შეასრულებს სიხშირე ავტომატურად მეორე ფრაქციის სიაში.

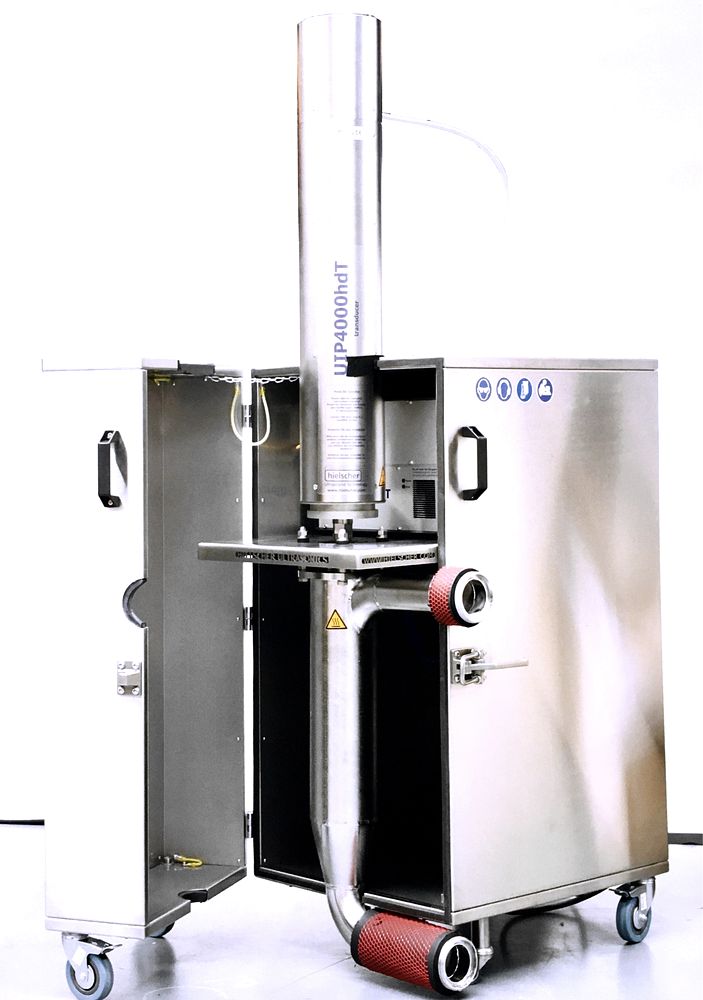

UIP4000hdT კაბინეტში
მაღალი ხარისხის ულტრაბგერითი მოწყობილობა
Hielscher Ultrasonics’ სამრეწველო ულტრაბგერითი პროცესორები შეიძლება მიწოდება ძალიან მაღალი amplitudes. 200 მიკროგრამის გაფართოება ადვილად იმოქმედებს 24/7 ოპერაციაში. კიდევ უფრო მაღალია ამპლიტუდის, მორგებული ულტრაბგერითი sonotrodes ხელმისაწვდომია. Hielscher- ის ულტრაბგერითი აპარატის სიმტკიცე საშუალებას იძლევა 24/7 ოპერაციისთვის მძიმე მოვალეობა და მოთხოვნისთვის გარემოში.
არ არის დარწმუნებული, რომ ულტრაბგერითი სისტემა თქვენთვის შესაფერისია?
ქვემოთ მოყვანილი ცხრილი გაძლევთ ჩვენს ულტრასონისტების სავარაუდო დამუშავების შესაძლებლობებს:
| Batch მოცულობა | დინების სიჩქარე | რეკომენდირებული მოწყობილობები |
|---|---|---|
| 05 დან 1.5 მლ | na | VialTweeter |
| 1-დან 500 მლ-მდე | 10 დან 200 მლ / წთ | UP100H |
| 10 დან 2000 მლ | 20 დან 400 მლ / წთ | Uf200 ः t, UP400St |
| 01-დან 20 ლ-მდე | 02-დან 4 ლ / წთ | UIP2000hdT |
| 10-დან 100 ლ | 2-დან 10 ლ / წთ | UIP4000hdT |
| na | 10-დან 100 ლ / წთ | UIP16000 |
| na | უფრო დიდი | კასეტური UIP16000 |
ფაქტები Worth Knowing
ულტრაბგერითი ჰომოგენიზაციის საფუძვლები
ულტრაბგერითი homogenizers გამოიყენება დისპერსიული, ემულსიფიკაცია, სველი milling, nano- & მიკრონიზაცია, მოპოვება (მცენარეებისა და უჯრედის ქსოვილებისგან), ქიმიური ნივთიერებების სინთეზი და კატალიზი (ე.წ. სონო-ქიმია), აგრეთვე დეგრადირება. ულტრაბგერითი ჰომოგენიზაცია ხშირად გამოიყენება როგორც ქოლგის ტერმინი, რომელიც მოიცავს წინამდებარე განაცხადებს. ულტრაბგერითი დახმარების ჰომოგენიზაცია ეფუძნება აკუსტიკური ციკლის მუშაობის პრინციპს, რომელიც იწვევს ინტენსიური ულტრაბგერითი ტალღების ერთობლიობას თხევადი საშუალებით. ინტენსიური ულტრაბგერითი ტალღის ქვეშ, საშუალო ვაკუუმური ბუშტები წარმოიქმნება საშუალოში, რომელიც ზრდის ულტრაბგერითი ტალღების მაღალ წნევას / დაბალი წნევის ციკლს. გარკვეულ მომენტში, როდესაც მიკრო bubbles მიაღწიეს ენერგეტიკულ სტატუსს, სადაც ისინი ვერ აღიქვამენ მეტი ენერგია, ისინი დაშლის ძალადობრივად. ვაკუუმური ბუშტის იმპლანზიის ეს მოვლენა ეწოდება cavitation. ვაკუუმური ბუშტების იმპლანზია ქმნის შოკის ტალღებს, ნაკადი / სითბოს გამანადგურებლებზე, მაღალი წვიმაზე, მაღალ ტემპერატურასა და წნევის დიფერენციალებს საკმარისი ენერგიით, რათა მოახდინონ კოვალენტური ობლიგაციები, მოქნილი მოლეკულები და ქიმიური რეაქციების წარმოქმნა.
ჰომოგენიზაციის პროცესში საუკეთესო შედეგების მისაღებად ულტრაბგერითი პროცესორი და მისი კონფიგურაცია ოპტიმიზირებულია შემდეგი ცვლადების შეცვლით:
- ამპლიტუდა (sonotrode გადაადგილება) და ინტენსივობა
- ზეწოლა
- ტემპერატურა
- Sonication vessel (სურათების ან ნაკადის საკანში: ზომა, გეომეტრია, ნაკადის მაჩვენებელი)
Hielscher- ის მაღალტექნიკა ულტრაბგერითი პროცესორები იყენებენ პიცოსელექტრულ გენერატორებს ტყვიის ცირკონიტის ტიტანის კრისტალებისგან. ვიბრაცია გადაცემული ტიტანის horn tuned resonate ზე 19-26 kHz. საყვირიდან ულტრაბგერითი ვიბრაცია მოყვება ულტრაბგერითი სინოტოდის საშუალებით (წვერი, გამოკვლევა) სითხის მასაზე. Hielscher სთავაზობს ულტრაბგერითი პროცესორების ძალაუფლების რეიტინგებს 50 დან 16,000 ვატი თითო ულტრაბგერითი ერთეული და მოიცავს ამით მოთხოვნებს მცირე ლაბორატორია ultrasonicators და სკამზე დაბრუნება მოწყობილობები მდე პილოტი ქარხანა და სრულად კომერციული ულტრაბგერითი ერთეულების მაღალი მოცულობის გამტარუნარიანობა.
დახვეწილი პროცესი კონტროლის ოპტიმალური Sonication შედეგები
Sonication- ის პირობები მნიშვნელოვანია გამოსავლის, პროცესის შედეგებისა და ულტრაბგერითი პროცესების რეპროდუცირებისთვის. გარდა ამისა, ულტრაბგერითი ელექტროენერგიის ზუსტი კონტროლი, ამპლიტუდისა და ინტენსივობის, ტემპერატურის, ზეწოლისა და sonication დროის მიხედვით მორგებული მნიშვნელოვანი ფაქტორებია. Hielscher- ის ციფრული ულტრაბგერითი პროცესორები მოყვება საყრდენი თერმო წყვილით. Plugable სენსორი სურვილისამებრ არის შესაძლებელი. ორივე სენსორების უკავშირდება ულტრაბგერითი გენერატორი, რომელიც აღჭურვილია შიდა SD ბარათით. პროგრამული უზრუნველყოფის ულტრაბგერითი მოწყობილობა წერს ყველა პროცესის მონაცემებს (თარიღი, დრო, ამპლიტუდა, ულტრაბგერითი ენერგია, ქსელის ენერგია, ტემპერატურა, წნევა) CSV ფაილში SD ბარათზე. ეს ქმნის თქვენს sonication გადის შედარებით და რეპროდუცირებადი.
მაღალი გამაძლიერებლებისთვის აუცილებელია უმაღლესი გამომუშავება. გაზრდილი დატვირთვის დროს, როგორიცაა საშუალო ან მომატებული წნევის მაღალი სიბლანტე, საჭიროა გაზრდილი ულტრაბგერითი ძალა, საჭიროა სონოტროდის სასურველ ამპლიტუდაში გადაყვანა. უფრო დიდი ზედაპირზე sonotrode (tip), მეტი ძალა საჭიროა, რომ ეს resonate. დიდი sonotrode, დიდი მოცულობების შეიძლება დამუშავება. Hielscher- ის სამრეწველო სინოტროდი და კასკადროდები შეუძლია გამოაგზავნოს ძალიან მაღალი amplitudes. 200 მიკროგრამის გაფართოება ადვილად იმოქმედებს 24/7 ოპერაციაში. კიდევ უფრო მაღალია ამპლიტუდის, მორგებული ულტრაბგერითი sonotrodes ხელმისაწვდომია. Hielscher- ის ულტრაბგერითი აპარატების გამძლეობა საშუალებას იძლევა 24/7 ოპერაციისთვის მძიმე ტვირთის და მოთხოვნის პირობებში.
ყველაზე ულტრაბგერითი პროცესებისათვის, sonicated საშუალო ტემპერატურა უნდა იყოს მინიმუმ, რაც დაბალი ტემპერატურა ხელს უწყობს ინტენსიური კვატაციის თაობას. Hielscher გთავაზობთ ულტრაბგერითი ნაკადის უჯრედებს და რეაქტორებს გაგრილების ქურთუკებით, რომლებიც ოპტიმალური პროცესების ტემპერატურის შენარჩუნებას უწყობენ ხელს. ნაკადის უჯრედები და რეაქტორებიც ზეწოლაა. მომატებული ზეწოლის ქვეშ უფრო ინტენსიური კვატაცია ხდება. აქედან გამომდინარე, Hielscher გთავაზობთ რეაქტორები, რომლებიც ადვილად დაჭერით მდე 300atm.
Hielscher Ultrasonics აწარმოებს სხვადასხვა ზომის და ფორმის ულტრაბგერითი გამოკვლევებს (მაგ კასკადროდები), რომელიც საშუალებას იძლევა გაზარდოს ყველა ულტრაბგერითი პროცესი სრულიად ხაზოვანი. 16kW ულტრაბგერითი homogenizers და მრავალფეროვანი ტიპის sonotrodes და ნაკადის საკანში რეაქტორები, Hielscher არის თქვენი გრძელვადიანი გამოცდილი პარტნიორი ულტრაბგერითი პროცესების სამრეწველო მასშტაბით. გარდა ამისა, სხვადასხვა სტანდარტის ულტრასონერები, Hielscher დიზაინის და აწარმოებს ადრინდელს სისტემები, ძალიან.
