सोनिकेशन से सेलुलोज़ नैनोक्रिस्टल के स्व-संयोजन में नए स्तर का नियंत्रण संभव होता है

एक बिल्कुल नया अध्ययन दिखाता है कि सेलुलोज़ नैनोक्रिस्टल (CNCs) के कोलेस्टेरिक द्रव क्रिस्टल संरचनाओं में स्व-संयोजन को नियंत्रित करने के लिए सोनिकेशन एक शक्तिशाली साधन है। 2026 में प्रकाशित इस अध्ययन में शोधकर्ता दिखाते हैं कि उच्च-शक्ति अल्ट्रासाउंड का प्रयोग CNC समुच्चयों को फैलाने से कहीं अधिक करता है – यह सुव्यवस्थित क्रम बनने और गतिक अवरोध की शुरुआत को सीधे बदलता है, जिससे सुखाने के दौरान हेलिकल पिच के विकास को समायोजित किया जा सकता है। गोलाकार बूंदों के भीतर CNC संयोजन को वास्तविक समय में ट्रैक करके यह कार्य उच्च पुनरुत्पादकता के साथ संरचनात्मक रंग वाले CNC पदार्थों को प्रोग्राम करने का एक नवीन मंच प्रस्तुत करता है। ये निष्कर्ष विश्वसनीय CNC संश्लेषण और उन्नत फोटोनिक अनुप्रयोगों के लिए ऐसे अल्ट्रासोनिक प्रसंस्करण के औद्योगिक महत्व को रेखांकित करते हैं, जिसका पैमाना बढ़ाया जा सकता है।

सेलुलोज़ नैनोक्रिस्टल क्या हैं?

सेलुलोज़ नैनोक्रिस्टल (CNCs), टिकाऊ कोटिंग्स, फोटोनिक वर्णकों, पैकेजिंग और उन्नत कंपोज़िट के लिए उभर रहे सबसे रोमांचक जैव-आधारित नैनोपदार्थों में से एक हैं। कोलेस्टेरिक द्रव क्रिस्टल संरचनाओं में स्वतः व्यवस्थित होने की उनकी अनूठी क्षमता का अर्थ है कि वे चमकीले संरचनात्मक रंग उत्पन्न कर सकते हैं – बिना रंगों या संश्लेषित योजकों के।

सोनिकेशन एक शक्तिशाली प्रसंस्करण साधन है, जिससे यह समायोजित किया जा सकता है कि सेलुलोज़ नैनोक्रिस्टल (CNCs) कोलेस्टेरिक द्रव क्रिस्टलीय संरचनाओं में किस प्रकार स्व-संयोजित होते हैं।

लेकिन एक चुनौती है: औद्योगिक पैमाने पर CNCs का विश्वसनीय और पुनरुत्पादक तरीके से संयोजन कराना।

अब नया शोध दिखाता है कि CNC स्व-संयोजन को नियंत्रित करने के सबसे शक्तिशाली साधनों में से एक आश्चर्यजनक रूप से सरल हो सकता है: सोनिकेशन।

Utrecht University का एक हालिया अध्ययन (Saraiva et al., 2026) बताता है कि उच्च-शक्ति अल्ट्रासाउंड CNCs को केवल फैलाता ही नहीं है – यह मूलभूत रूप से समायोजित करता है कि वे कैसे व्यवस्थित होते हैं, कब जेल के रूप में उनकी संरचना का पुनर्विन्यास रुक जाता है और सुखाने के दौरान उनकी प्रकाशीय पिच कैसे विकसित होती है।

CNC स्व-संयोजन का विज्ञान: निलंबन से संरचनात्मक रंग तक

जब CNCs को पानी में फैलाया जाता है, तो वे कठोर छड़ाकार कोलॉइड की तरह व्यवहार करते हैं। जैसे ही उनकी सांद्रता एक क्रांतिक सीमा से ऊपर जाती है, वे एक कोलेस्टेरिक द्रव क्रिस्टलीय प्रावस्था बनाने लगते हैं, जिसमें छड़ें मुड़कर एक हेलिकल विन्यास बनाती हैं।

जैसे-जैसे पानी वाष्पित होता है, यह हेलिकल पिच संकुचित होती जाती है और अंततः ऐसे ठोस पदार्थ बनते हैं जो Bragg-जैसे संरचनात्मक वर्णन के माध्यम से दृश्य प्रकाश को परावर्तित करते हैं।

अधिकांश अध्ययन इस प्रक्रिया का अवलोकन समतल फिल्मों में करते हैं। लेकिन Utrecht की टीम ने अधिक जानकारी प्रदान करने वाला एक मंच इस्तेमाल किया: तेल में मौजूद माइक्रोन आकार की पानी की बूंदें, जिनसे गोलाकार परिबंधन में CNC के सुव्यवस्थित होने को वास्तविक समय में देखना संभव हुआ।

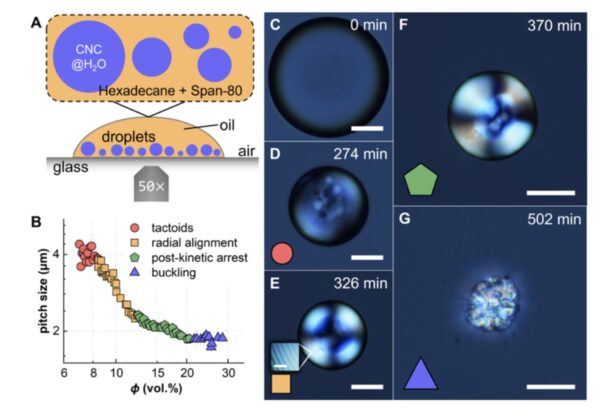

(A) हेक्साडेकेन/Span-80 में परिक्षेपित, वाष्पित होती पानी की बूंद में CNC स्व-संयोजन। (B) 150 mmol/kg NaCl वाले और 8 J/mL पर सोनिकेशन किए गए नमूने के लिए CNC आयतन अंश के सापेक्ष कोलेस्टेरिक पिच का विकास, जिसमें चार चरण दिखाए गए हैं: टैक्टॉइड, त्रिज्यीय संरेखण, गतिक अवरोध और बकलिंग। (C–G) संयोजन मार्ग के क्रॉस-ध्रुवित सूक्ष्मचित्र: (C) समदैशिक प्रावस्था, (D) टैक्टॉइड वृद्धि, (E) सहविलयन और त्रिज्यीय संरेखण, (F) गतिक अवरोध, (G) अंतिम बकलिंग। पैमाना पट्टियां: 50 µm; अंतःचित्र: 5 µm। अध्ययन और चित्र: ©Saraiva et al., 2026

शोधकर्ताओं ने चार अलग-अलग चरणों में CNC संयोजन को ट्रैक किया:

• समदैशिक निलंबन
• टैक्टॉइड नाभिकन
• कोलेस्टेरिक सहविलयन और संरेखण
• गतिक अवरोध और बकलिंग

सोनिकेशन: केवल मिश्रण ही नहीं, बल्कि संरचनात्मक प्रोग्रामिंग भी


नैनोपदार्थ प्रसंस्करण में प्रोब-प्रकार के सोनिकेशन का उपयोग अक्सर केवल समुच्चयों को तोड़ने के लिए किया जाता है। लेकिन यह अध्ययन दर्शाता है कि CNC प्रणालियों में अल्ट्रासाउंड की भूमिका कहीं अधिक गहरी है।
शोधकर्ताओं ने CNC निलंबन तैयार किए और 7 mm टाइटेनियम प्रोब (सोनोट्रोड S26d7) वाले Hielscher UP200St सोनिकेटर का उपयोग करके उच्च-शक्ति अल्ट्रासाउंड की नियंत्रित खुराकें दीं।


उन्होंने पाया कि सोनिकेशन की खुराक बढ़ाने से:

• किसी दी गई सांद्रता पर कोलेस्टेरिक पिच का आकार बढ़ता है
• कोलेस्टेरिक क्रम बनने की शुरुआत में देरी होती है
• गतिक अवरोध अधिक आयतन अंशों पर होने लगता है


दूसरे शब्दों में, सोनिकेशन CNCs की “स्व-संयोजन घड़ी” को बदल देता है।
टीम इसका कारण काइरल बंडलों और समुच्चयों का विखंडन मानती है, जिससे प्रारंभिक कोलेस्टेरिक क्रमबद्धता के लिए आवश्यक प्रभावी मरोड़ क्षमता कम हो जाती है।

स्व-संयोजन की दो अवस्थाएँ: गतिज अवरोध से पहले और बाद में

इस अध्ययन के सबसे महत्वपूर्ण योगदानों में से एक है स्केलिंग की दो अलग-अलग अवस्थाओं की पहचान:
अवरोध से पहले की अवस्था: संरचना का तीव्र विकास
जेल बनने से पहले, CNC टैक्टॉइड गतिशील रूप से बढ़ सकते हैं, आपस में मिल सकते हैं और पुनर्गठित हो सकते हैं। इस चरण के दौरान, पिच तेजी से घटती है।

शोधकर्ताओं ने घातांक ε₁ के माध्यम से इसका परिमाण निर्धारित किया और दिखाया कि सोनिकेशन पिच में कमी की गतिकी को अत्यधिक तेज करता है:

अल्ट्रासाउंड की खुराक बढ़ने पर ε₁ का मान −1.14 से −2.46 हो जाता है

इससे पुष्टि होती है कि सोनिकेशन केवल यांत्रिक परिक्षेपण नहीं है – यह स्व-संयोजन के मार्ग को सीधे नया रूप देता है।
अवरोध के बाद की अवस्था: सार्वत्रिक संपीड़न स्केलिंग

गतिज अवरोध के बाद, सभी नमूने एक ही स्केलिंग नियम का अनुसरण करने लगते हैं:
ε₂ ≈ −1/3

यह पूर्णतः ज्यामितीय संपीड़न प्रभाव को दर्शाता है, जो बूंद के सिकुड़ने से नियंत्रित होता है, कणों की पुनर्व्यवस्था से नहीं।
यह सार्वत्रिकता उद्योग के लिए अत्यंत महत्वपूर्ण है: एक बार अवरोध होने पर, CNC संरचना स्थिर हो जाती है।

लवण और सोनिकेशन के विभिन्न स्तरों वाली बूंदों के
पृष्ठीय क्षेत्रफल को समय के साथ दर्शाया गया है। रैखिक फिट (टूटी हुई
रेखाएँ) D2 नियम का पालन करते हैं।
अध्ययन और चित्र: ©Saraiva et al., 2026

औद्योगिक CNC उत्पादन के लिए यह क्यों महत्वपूर्ण है

CNC-आधारित सामग्रियों की व्यावसायिक सफलता के लिए – चाहे वे फोटोनिक कोटिंग, जैवअपघटनीय प्लास्टिक, प्रवाहिकी संशोधक या उच्च-सामर्थ्य वाले कंपोज़िट हों – निर्माताओं को चाहिए:

• पुनरुत्पादनीय स्व-संयोजन
• जेल बनने की पूर्वानुमेय अवधियाँ
• परिक्षेपण का ऐसा नियंत्रण जिसे बड़े पैमाने तक बढ़ाया जा सके
• समायोज्य प्रकाशीय और यांत्रिक परिणाम

यह अध्ययन दर्शाता है कि लवण और सोनिकेशन दोनों टैक्टॉइड के पुनर्व्यवस्थापन की गुंजाइश और अवरोध की सांद्रता को बदलते हैं, जिसका अर्थ है कि प्रसंस्करण की परिस्थितियाँ अंतिम सामग्री के प्रदर्शन को सीधे निर्धारित करती हैं।
उच्च लवणता वाली प्रणालियों में, टैक्टॉइड कुछ ही मिनटों में जेल बन सकते हैं, जिससे क्रमबद्धता के लिए बहुत कम समय बचता है – नियंत्रित न किए जाने पर यह एक औद्योगिक जोखिम है।
इसके विपरीत, सोनिकेशन अवरोध को विलंबित करने और प्रक्रिया का लचीलापन बढ़ाने के लिए एक स्वच्छ भौतिक साधन प्रदान करता है।

औद्योगिक पैमाने तक बढ़ाए जा सकने वाले साधन के रूप में सोनिकेशन

प्रयोगशाला में, UP200St जैसे टिप सोनिकेटर ऊर्जा की सटीक खुराक प्रदान करते हैं। लेकिन विनिर्माण में वास्तविक लाभ यह है कि अल्ट्रासाउंड नैनोसामग्री प्रसंस्करण की उन गिनी-चुनी तकनीकों में से एक है जो:

• अनुसंधान एवं विकास से उत्पादन तक रैखिक रूप से बड़े पैमाने पर विस्तारित की जा सकती है
• प्रति आयतन ऊर्जा (J/mL) द्वारा नियंत्रित की जा सकती है
• सतत प्रवाह संचालन के अनुकूल है
• दुनिया भर में औद्योगिक परिक्षेपणों में पहले से उपयोग की जा रही है

इससे सोनिकेशन विश्वसनीय CNC संश्लेषण और फ़ॉर्म्युलेशन के लिए विशिष्ट रूप से उपयुक्त बनता है, जहाँ विभिन्न बैचों के बीच पुनरुत्पादनीयता आवश्यक है।
